Мы поставили по одноклавишному проходному выключателю на трех участках: веранда-веранда, коридор-коридор, комната-комната. Управление освещением с двух мест: Для организации управления освещения с двух мест необходимо использовать 2 проходных выключателя. Разновидности перекрестных и проходных переключателей Давайте знакомиться поближе с предметом нашего интереса. В отличии от стандартных двухклавишных одноклавишных устройств, проходные выключатели могут работать только в паре, поскольку один и второй контролируют подачу фазы на прибор освещения и если одного из них не будет в схеме, то на источник освещения не будет приходить фазный провод, вследствие чего лампочка не засветится.
Проводка: открытый или скрытый вариант
Несмотря на то, что установка выключателя может показаться очень простым делом, существует большое количество нюансов, которые обязательно нужно знать начинающему электрику.
Для начала следует определиться с типом проводки.
Открытая проводка до сих пор используется в быту. Особенно любят ее дизайнеры, создающие интерьеры в стиле ретро или лофт
Электрическая проводка – обязательный элемент, присутствующий в каждом доме.
Различают две ее разновидности:
- Открытая. Провода проложены поверх стены. Они могут закрепляться декоративными роликами или закрываться пластиковыми кабель-каналами.
- Скрытая. Провод прокладывается внутри стены. Для этого в ее поверхности штробятся каналы, в которые укладывается кабель. После укладки штробы заделываются раствором.
Для каждого типа проводки используется разные вид выключателя. Для открытой системы выбирают накладные модели, которые ставятся непосредственно на стену. Они легко узнаваемы, поскольку очень заметны на поверхности.
Этот тип выключателей появился самым первым и за прошедшие десятилетия мало изменился. Для закрытой проводки используются внутренние или встроенные модели.
Их устанавливают в выемку, которую предварительно готовят в стене. Размеры отверстия подбираются в зависимости от габаритов выключателя. Он крепится внутри выемки при помощи особых лапок-распорок.
Есть еще одна разновидность встроенных приборов – с крепежными пластинами. Такой вариант более удобен в монтаже. После установки внутренние выключатели практически не выступают над плоскостью стены.
Способ №1. Двухклавишный переключатель
Данный метод позволяет получить проходные выключатели из обычных двухклавишных моделей. Это особенно удобно, если вы не хотите тратить время на сложные изменения их конструкции или у вас нет соответствующего инструмента.

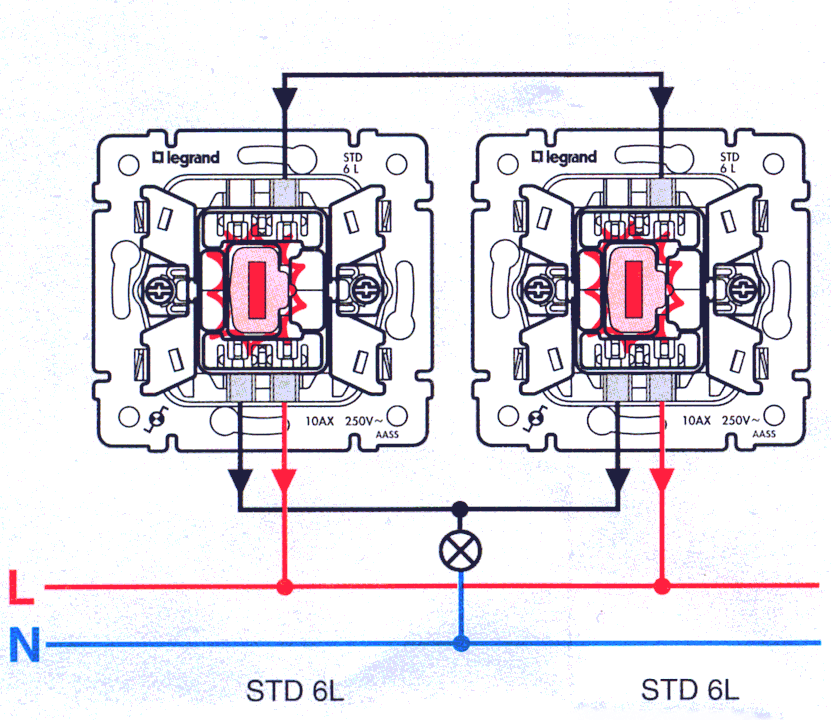

Рис. 2. Двухклавишная модель проходного выключателя
Для реализации этой модели проходного выключателя вам потребуется два двухклавишных устройства, соединительные провода и источник освещения.
Собрав все необходимое, выполните такую последовательность действий:
- Отключите напряжение на щитке при помощи автоматического выключателя – это предотвратит поражение электротоком при монтажных работах. Будет надежнее, если одновременно вы отключите и нулевой и фазный проводник для соответствующего светильника.
- Подключите первый из двухклавишных переключателей к фазному проводу трехжильного кабеля. Для этого отпустите клемму на выключателе и заведите туда жилу. Зажимается жила до получения надежного контакта с минимальным сопротивлением электрическому току.
- К каждому из выходных контактов также подключите по проводу. Далее проведите их к выходным контактам второго двухклавишного выключателя.
- От вводной клеммы второго коммутатора отведите провод к прибору освещения.
Если система освещения проводится в рамках капитального ремонта и замены всех светильников и приборов в доме, то для разводки электропитания штробятся стены. В противном случае можно обойтись наружной прокладкой в кабельном канале. В случае большой протяженности между точками переключения, проводку лучше выполнять трехжильным кабелем. Так как для промежуточного соединения проводов оптимально расходуется три провода.
В противном случае логика схемы нарушиться и в следующий раз вам попросту не удастся отключить лампочку. Поэтому если другие домочадцы могут халатно относиться к подобным переключениям, лучше переделать конструкцию устройства на одноклавишный вариант.
Конструкция и особенности проходных выключателей
Подключить провод фазы к входу в одном из проходных выключателей, на котором три выхода. При этом фаза которая подается на светоточку , не коммутируется на один из выходов, а наоборот, заводится на оба контакта, с одной стороны. Примерно так выглядит исполненный монтаж внутри помещения, где необходима система управления из трёх мест К примеру, создавать подобную схему под условия прохождения длинного коридора, на 1 вход и 1 выход, с коммутацией в центральной зоне, явно нецелесообразно. Ноль приходит сразу на лампу, без промежуточных узлов. Мы привыкли называть устройства включения-выключателями, но по сути это проходные и перекрестные переключатели. Допустим, один из них будет находиться возле кровати, второй у выхода комнаты, а третий возле рабочего стола. Особого внимания требует грамотное подсоединение концов электрических кабелей, что гарантирует бесперебойную работоспособность и безопасность эксплуатации всей системы. Аналогичное крепление оставшихся выходов. Его конструктивная особенность в том, что имеется четыре контактные точки две входных и две выходных.

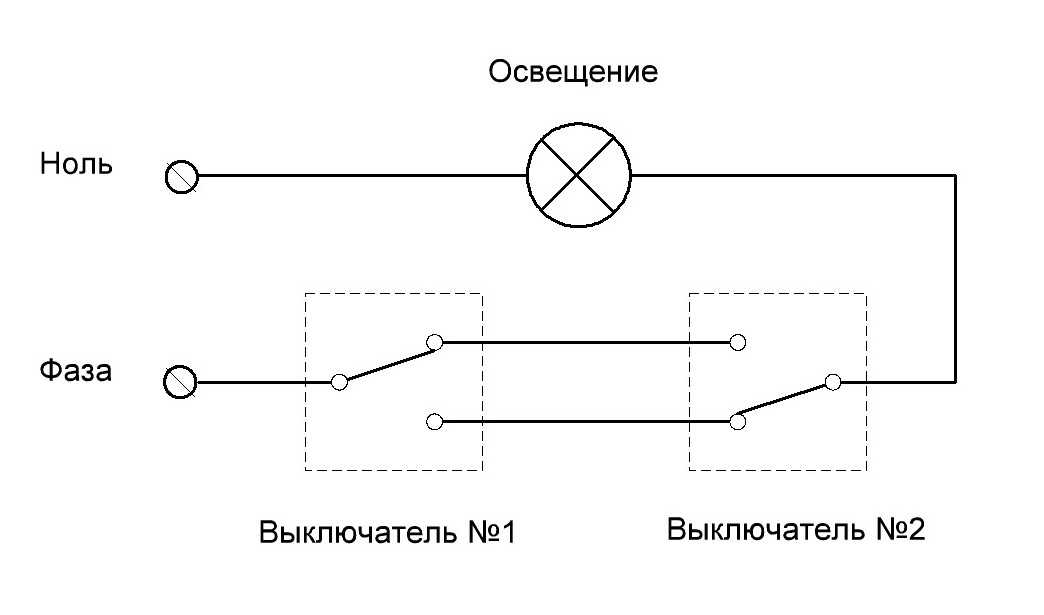

Работа схемы проходного выключателя
Путаница при чередовании фазы и нуля Нужно быть очень внимательным при коммутации проводников, чтобы не произошло как на картинке ниже. Скорее всего в новых выключателях есть ночная подсветка. К примеру, такой проект: Схемотехника для проектов, требующих увеличения числа мест управления более трёх.
Таким образом, можно будет включать, и отключать свет из разных мест. Главное преимущество изделия — возможность проводить включение или выключение с двух, трёх или более точек. Как подключить проходной выключатель из 3 х мест Целесообразность применения проходных выключателей обусловлена индивидуальной планировкой помещения со светильниками, требующими регулировки из различных точек. Особенность его в том, что при помощи его можно подключить множество выключателей. Но не исключается также вариант с одной РК.
Принцип работы и схема переключателя Как выглядит схема подключения проходного выключателя? Следствие из предпоследнего правила для перекрестного коммутатора: сколько выходных пар у проходного коммутатора, столько входных и выходных у перекрестного выключателя
Не менее важно осмотреть его конструктивные особенности, так как он может быть различного вида. Схема подключения представлена ниже. В диодных лампах, например, есть свой встроенный блок питания поэтому они такие дорогие , на входе которого стоит конденсатор

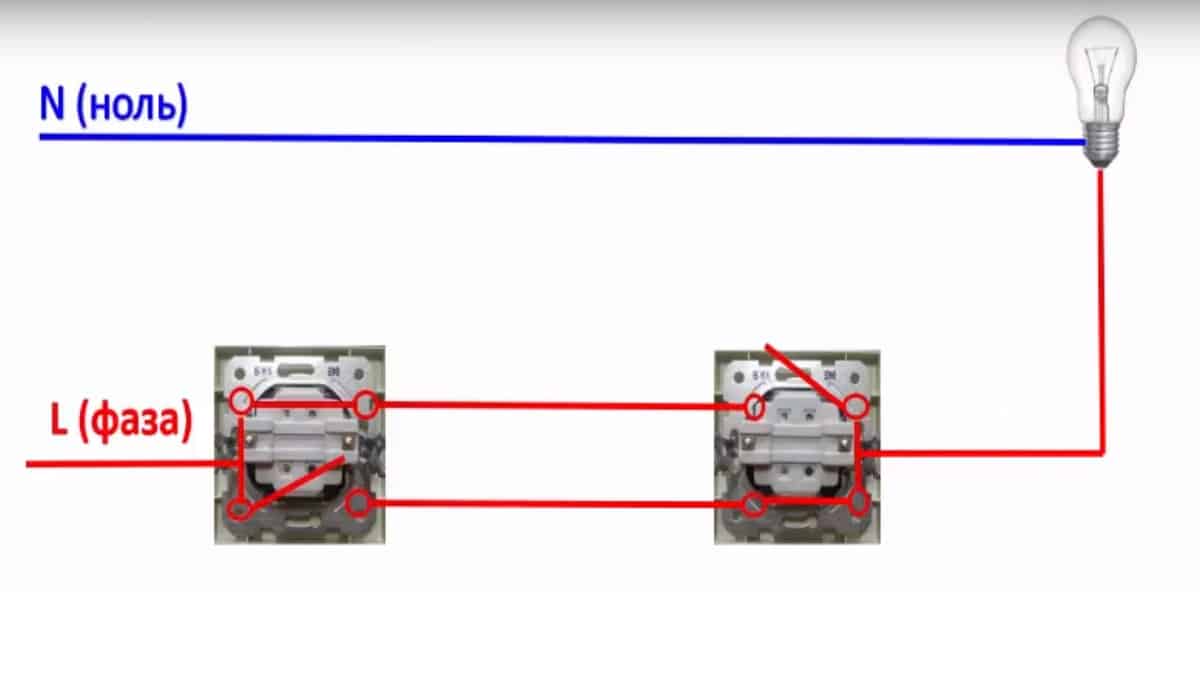

Как подключить проходной выключатель с двух точек полная схема монтажа
В диодных лампах, например, есть свой встроенный блок питания поэтому они такие дорогие , на входе которого стоит конденсатор. Как подключить проходной выключатель с двух точек полная схема монтажа
Выключатели или переключатели: что выбрать?
Начинающим специалистам и простым покупателям бывает сложно выбрать нужный прибор для управления освещением в комнате. Выключатели и переключатели практически не отличаются по внешнему признаку, разница состоит в схеме подключения и дальнейшей работе. И те, и другие служат для коммутации в электрической цепи.
Маршевый выключатель чаще всего устанавливается в следующих местах:
- В коридоре. Конструкция устанавливается в двух противоположных концах помещения. При входе в коридор свет включается с помощью одного прибора, а на выходе из него выключается другим.
- На лестнице. Такой способ монтажа проходных выключателей часто применяется в многоквартирных и частных многоэтажных домах. Они размещаются на нескольких этажах, и управление световыми потоками происходит с любого из них. Например, можно включить свет на 1 этаже, подняться по лестнице на 2 или 3 этаж, и там его выключить. Спускаясь обратно, активировать включатель на 2 этаже и отключить на 1.
- В спальне. Принцип действия аналогичен предыдущим вариантам: свет включается на входе и отключается у изголовья кровати. Даная смеха подключения популярна в детских комнатах, особенно, если ребенок не любит бродить в темноте.
Существует еще масса примеров применения переключателей проходного типа. Их можно установить в любом помещении жилого или промышленного назначения. Они упрощают схему управления освещением и экономят электроэнергию.
Общие сведения
Подбор, конструкции и отличия выключателей проходного типа
Основное отличие стандартных от проходных переключателей заключается в том, сколько в них контактов. Простые одноклавишник имеют лишь две клеммы, чтобы подключать провода (выход и вход), а проходного типа целых три! На обычном же электрическая цепь освещения или замкнута, или нет, и третьего просто не дано.
По внешнему виду спереди они могут казаться одинаковыми, но на клавише переходного элемента может быть значок, который состоит их вертикальных треугольников. Постарайтесь не перепутать их с элементами перекидного или перекрестного типа (о них подробнее поговорим дальше). У таких треугольники смотрят в исключительно горизонтально. Зато со второй стороны можно заметить разницу – у проходного элемента 1 клемма сверху, а снизу расположены сразу две.
У обычного 1 сверху и столько же снизу. Большинство людей путают по этим параметрам переключатели с одноклавишными выключателями, но двухклавишные тут точно не подойдут, хотя тоже имеют 3 клеммы. Есть существенная разница в работе контактов
При замыкании одного контакта у проходного типа переключателя автоматически замыкается второй, а вот у двухклавишников подобной функции нет. При этом обратите внимание, что предварительное положение, когда две электрические цепи разомкнуты, у проходного вовсе нет
Сенсорные модели выключателей
Помимо клавишных и рычажных модификаций на рынке встречаются модели сенсорного исполнения. По сути, функции приборов однообразные, но принцип действия, а также конструкция несколько отличаются.
Современная модификация – сенсорная модель, которая отличается более удобным принципом действия. К тому же этот вид бытовых коммуникаторов имеет увеличенный срок службы, благодаря отсутствию механики в составе конструкции
Есть два вида переключателей сенсорного исполнения:
- Сенсорные прямого действия.
- Сенсорные с диммерами.
Первые работают на прямой чёткий контакт через кратковременное прикосновение подушечкой пальца к стеклянной панели прибора. То есть в этом варианте действует только функция включения/отключения. Второй конструктивный вариант (диммерный) обеспечивает включение и отключение с плавной регуляцией яркости ламп.
Для работы с этими приборами требуется такое же прикосновение пальцем с последующим удержанием подушечки пальца на стекле до момента достижения требуемой яркости свечения лампы.
Вид сенсорного прибора сзади, где расположены клеммы для подключения: COM – синхронизирующий коннектор для работы в паре с другими приборами; L – контакт под сетевую фазу; L1 – первый выходной канал; L2 – второй выходной канал
Схематика сенсорных устройств отличается от приборов иного исполнения тем, что содержит одну общую (фазную) клемму (L), две перекидных (L1, L2) и одну клемму «COM».
Контакт «COM» используется для связи между выключателями при построении сложных схем. Например, с управлением из трёх и более точек несколькими зонами освещения. При этом на одну световую зону допускается нагрузочная мощность не более 1 кВт.
Классический вариант схемной разводки с одним сенсорным устройством: N – электрический нуль; L – электрическая фаза; Л1 – нагрузка первого канала; Л2 – нагрузка второго канала
Простая организация системы управления с одним сенсорным прибором выполняется так:
- Фазная линия соединяется с клеммой «L».
- Линия «L1» образует одну зону освещения.
- Линия «L2» образует вторую зону освещения.
Если же применяется группа устройств, фазные контакты приборов (L) соединяются в параллель, плюс между собой соединяются клеммы «COM». Все остальные клеммы расключаются стандартно в зависимости от числа коммутируемых зон света.
Чтобы сенсорные устройства корректно функционировали, необходимо их запрограммировать. По сути, речь идёт о синхронизации всех выключателей группы. Программирование выполняется последовательностью:
- Касание сенсора в течение 5 сек. до звукового сигнала (или мигания светодиода).
- После звукового сигнала снять касание и перейти к следующему прибору.
- Касание сенсора второго прибора.
- Если светодиод на фронтальной панели отозвался короткими вспышками, успешно.
- Отмена синхронизации – касание сенсора в течение 10 сек.
Для сенсорных конструкций есть некоторые ограничения по монтажу.
К примеру, максимально допустимое расстояние от выключателя до выключателя должно составлять не меньше 30 м.
Рекомендуем также прочесть другую нашу статью, где мы подробно рассказали о сенсорных выключателях света, их разновидностях и маркировке.
Какие ошибки можно допустить?
Естественно, при неумении читать схему монтажа проходных двухклавишных выключателей «Лезард», можно допустить массу ошибок. И самая первая случается при поиске общего контакта. По ошибке некоторые люди думают, что общей клеммой считается та, которая расположена отдельно от двух других. И это не так совсем. Конечно, на некоторых моделях такая «фишка» может прокатить, но случается это достаточно редко.
И если соберете схему с ошибкой, переключатели не смогут правильно работать, сколько их не клацай
Общий контакт может располагаться в любом месте, поэтому важно найти его, ориентируясь на схему или показания прибора. Достаточно часто такие проблемы возникают при установке или замене выключателей проходного типа от разных производителей. Посмотрели информацию по одному, соединили его правильно, а второй оказался другого производителя
И его по такой же схеме подключили, а он не работает. Чтобы восстановить работоспособность, нужно найти общий контакт и подключить все провода правильно. Этот шаг является главным, от него напрямую зависит то, как будет работать вся система в дальнейшем. Не нужно ориентироваться на авось, лучше несколько раз убедиться в том, правильно ли определены контакты. А чтобы не забыть, можно маркером пометить их. Таким образом, конечно, чтобы не было видно этих меток снаружи
Посмотрели информацию по одному, соединили его правильно, а второй оказался другого производителя. И его по такой же схеме подключили, а он не работает. Чтобы восстановить работоспособность, нужно найти общий контакт и подключить все провода правильно. Этот шаг является главным, от него напрямую зависит то, как будет работать вся система в дальнейшем. Не нужно ориентироваться на авось, лучше несколько раз убедиться в том, правильно ли определены контакты. А чтобы не забыть, можно маркером пометить их. Таким образом, конечно, чтобы не было видно этих меток снаружи.
Но случается и такое, что тот прибор, который вы используете, не является проходным
Поэтому при покупке нужно обращать внимание на то, какой тип устройства – проходной или обычный двухклавишный. Также стоит упомянуть и про неверное соединение перекрестных устройств. Некоторые электрики провода от первого выключателя «сажают» на контакты, расположенные вверху
А от второго выключателя – на контакты, которые внизу. Но нужно делать несколько иначе – все провода подключаете к устройству крест-накрест. Только в этом случае вся конструкция сможет правильно функционировать
Некоторые электрики провода от первого выключателя «сажают» на контакты, расположенные вверху. А от второго выключателя – на контакты, которые внизу. Но нужно делать несколько иначе – все провода подключаете к устройству крест-накрест. Только в этом случае вся конструкция сможет правильно функционировать.
Нужно ли предусматривать защиту на проходные выключатели и заземлять цепь освещения
В требованиях ПУЭ, ПТЭ и СНиП четко сказано, что осветительные сети необходимо защищать с помощью «автомата» на 6-10 Ампер. Из производителей рекомендуется отдать предпочтение компаниям АВВ, Шнайдер или Итон. С учетом сказанного в каждом распред-щитке обязательна установка автомата с оптимальным током.
Что касается заземления, здесь необходимо изучить нормы ПУЭ (гл. 1.7). В книге сказано, что заземление токопроводящих и металлических жил, на которые может податься напряжение, обязательно нужно заземлить. Это значит, что в помещении обязательно должно быть заземление, обеспечивающее необходимый уровень безопасности.
Как выбрать автоматический выключатель смотрите тут .
Как работает 2х клавишный ПВ
Одно дело, когда между распределительными коробками кусок четырехжильного кабеля, другое дело, когда от переключателя до переключателя тянется шести жильный, затем четырехжильный к светильникам, затем делится на два трехжильных… Мрак одним словом. Вам нужен будет тестер или мультиметр.
Помните, я говорил, что в переключателях контакты между собой никак не связаны.
При этом они управляют освещением из разных мест.
Теперь осталось проверить который. Соответственно, смотрим две схемы и выбираем, которая понравится больше. Схема управления двумя светильниками из трех мест Данная схема подключения проходного выключателя из 3-х мест демонстрирует возможность управления двумя отдельными лампочками. Более подробно о монтаже электропроводки читайте в отдельной статье.
Схема соединения четырех проходных выключателей для управления одним светильником По этому же принципу можно построить схему управления освещением из 4-х и более местоположений. Собрав всю схему, необходимо ее проверить перед подачей напряжения.
Для бытовых условий обычно применяют токопроводящие жилы 1. Управление несколькими светильниками из нескольких мест Бывают ситуации, когда необходимо управлять несколькими светильниками из нескольких местоположений. Поэтому сечение будет больше, надо тщательно учитывать и рассчитывать все параметры.
Следующим этапом необходимо проделать штробу, соединяющую оба прибора. Принцип подключения двухклавишных проходных выключателей Если необходимо организовать управление двумя источниками света из трех и более точек, придется в каждой точке ставить по два перекрестных переключателя: двухклавишных их просто нет. Нажимаем один из выключателей, одна из цепей соединяется и лампочка загорается.
Стандартный вариант установки в 2-х точках Вариант управления одним или несколькими параллельно соединенными лампами из двух местоположений наиболее востребован и прост. Коробка потребуется большого размера, так как в ней должно уместиться восемь соединений проводов. Как подключить проходной выключатель Схема подключения
Источник
Особенности использования проходного выключателя
Обычным пользователям и домашним мастерам бывает сложно определить, какой из коммутационных приборов выбрать. Проходные выключатели внешне практически не отличаются от стандартных – эти электроустановочные изделия также позволяют управлять освещением, но схема их подключения абсолютно другая.
Ключевое отличие состоит в том, что обычный выключатель может только замкнуть или разорвать цепь, тогда как проходной обеспечивает направление напряжения с одного контакта на другой – переключение.
Рекомендуем ознакомиться с тонкостями выбора проходного выключателя.
Использование таких приборов целесообразно в перечисленных ниже ситуациях:
- В коридоре. Схема подключения из двух точек обеспечивает возможность установить одно изделие в начале коридора, а второе – в конце, что позволит исключить необходимость идти по темному коридору после отключения светильника.
- На лестнице. Это отличное решение для многоквартирных домов, частных коттеджей, имеющих несколько этажей. Расположить такие выключатели можно на всех или нескольких этажах. Пользователь может включить свет на площадке, зайдя в дом, и выключить его перед входом в квартиру на своем этаже.
- В спальне. Принцип действия не отличается от предыдущих ситуаций, позволяет включить свет при входе в комнату, отключить его у изголовья кровати.
Выше приведены основные варианты использования проходных выключателей. На практике устройства могут быть установлены в любых помещениях, включая не только жилые, но и технические, промышленные. Такое решение обеспечивает удобство при управлении светом, позволяет снизить расходы на оплату электроэнергии.
Конструкция простого выключателя предполагает наличие одного входа, одного выхода, тогда как у проходного – два выхода. Благодаря этому движение тока может не только прерываться, но и перенаправляться. Хотя опытные электрики способны по внешним признакам определить тип приспособления, многие производители наносят на изделие схему подключения, что упрощает выбор коммутационного устройства.
Убедиться, что вы приобретаете именно одинарный проходной выключатель можно, если внимательно осмотреть клеммы. Их должно быть три. Он, по сути, выполняет опцию переключателя, направляющего напряжение с одного контакта на другой.
Для управления одним световым прибором из разных точек помещения используется минимум два проходных выключателя. Когда изменяется положение клавиши – цепь замыкается, лампочка загорается. При выключении любого из двух переключателей цепь размыкается, светильник гаснет. Таким образом, когда клавиши проходных переключателей находятся в одном положении – свет горит, когда в разном – гаснет.
Используя такой выключатель, легко управлять освещением из трех, четырех, шести точек. Для этого достаточно добавить в существующую схему необходимое количество выключателей.
