Как составить проект для подключения электрики к частному дому

Подключение кабелей и проводов внутри щитка

На первом этапе снимается изоляция с токонесущих жил. После этого провода соединяются между собой. Для многожильных проводников используются специальные наконечники с нужным сечением. Их опрессовка производится пресс-клещами.

Расключение электрического щитка значительно облегчается за счет использования специальных шин. У них имеются плоские контакты в виде штырей, соединяющиеся с контактами автоматических устройств. Такие гребенки выпускаются для конкретных приборов и к другим модулям просто не подходят из-за разницы шага штырей. В связи с этим, рекомендуется приобретать весь набор оборудования от одного производителя, чтобы облегчить монтаж.

Излишки проводов отрезаются, остается лишь необходимый запас для подключения аппаратуры. Во время расключения проводки должна строго соблюдаться цветовая маркировка, соответствующая фазным жилам, нулевому и заземляющему проводникам. Подключение, выполненное с нарушениями, может привести к короткому замыканию, возгоранию или пробою отдельных проводников.

Схема электрического щитка в квартире

Почему выбивает автомат в щитке

Электрический щиток: устройство и монтаж

Мощность электрической плиты

Схема распределительного щита

Электрический ввод в дом

Проводка своими руками

Современные тенденции строительства предусматривают скрытую проводку. Она может быть уложена в специально сделанные в стенах канавки — штробы. После укладки и закрепления кабелей их замазывают шпаклевкой, сравнивая с поверхностью остальной стены. Если возведенные стены будут потом облицовываться листовыми материалами — гипсокартоном, ГВЛ и т.п., то штробы не нужны. Кабели укладываются в зазор между стеной и отделкой, но в этом случае — только в гофрированных рукавах. Оболочка с проложенными кабелями крепится хомутами к элементам конструкции.

Как должна прокладываться внутренняя электропроводка. В частном доме при устройстве своими руками необходимо соблюдать все правила

При прокладке нужно помнить, что внутренняя электропроводка частного дома делается по всем правилам и рекомендациям. Только так можно гарантировать безопасность. Основные правила такие:

  • прокладка проводки только вертикально и  горизонтально, никаких скругленных углов или скошенных трасс;
  • все места соединений должны быть сделаны в монтажных распределительных коробках;
  • горизонтальные переходы должны быть на высоте не менее 2,5 метров, от них вниз опускается кабель к розетке или к выключателю.

Подробный план прохождения трассы, подобный тому, что на фото выше, необходимо сохранить. Он пригодится во время ремонта или модернизации проводки. С ним нужно будет сверятся, если где-то вблизи нужно будет штробить или делать дырку, забивать гвоздь. Основная задача — не попасть в кабель.

Способы соединения проводов

Большой процент проблем с электропроводкой происходит от плохого соединения проводов. Их можно сделать несколькими способами:

  • Скрутка. Соединятся таким способом могут только однородные металлы, или не вступающие в химическую реакцию. Скручивать медь и алюминий нельзя категорически. В остальных случаях длинна оголенных проводников должна быть не меньше 40 мм. Два провода между собой соединяются, как можно плотнее, витки укладываются один возле другого. Сверху соединение заматывается изолентой и/или упаковывается термоусадочной трубкой. Если хотите чтобы контакт был 100%, а потери минимальными, не поленитесь скрутку пропаять. Вообще, по современным нормам этот вид соединения проводов считается ненадежным.

    Правила монтажа электропроводки в частном оме запрещают делать скрутки в стенах (замуровывать их). Если и могут они быть, то только в монтажных коробках, где их состоянии можно проверить

  • Соединение через клеммную коробку с винтовыми зажимами. В корпусе из термостойкого пластика запаяны металлические клеммы, которые затягиваются при помощи винтов.  Очищенный от изоляции проводник вставляется в гнездо, закрепляется винтом, при помощи отвертки. Этот вид соединения — наиболее надежный.

    Соединение электропроводки при помощи клеммных коробок — это быстро, удобно, надежно, безопасно

  • Соединительные колодки с пружинами. В этих устройствах контакт обеспечивается пружиной. В гнездо вставляется оголенные проводник, которых зажимает пружина.

И все равно, наиболее надежные методы соединения — сварка и пайка. Если есть возможность сделать соединение таким, можно считать, что проблем у вас не будет. Во всяком случае с соединениями.

Монтаж электропроводки в доме своими руками требует тщательного выполнения всех требований. Это — гарантия вашей приватной безопасности и безопасности вашей частной собственности.

После того, как провода от автомата до точки подключения розетки или выключателя проложены, их проверяют на целостность тестером — прозванивают жилы между собой, проверяя целостность проводников, и каждую по отдельности на землю — проверяя не повреждена где-нибудь изоляция. Если кабель не поврежден, приступают к монтажу розетки или выключателя. Подключив, все еще раз проверяют тестером. Потом их можно заводить на соответствующий автомат. Причем автомат желательно сразу подписать: проще будет ориентироваться.

Закончив электроразводку по всему дому, проверив все самостоятельно, вызывают специалистов электролаборатории. Они проверяют состояние проводников и изоляции, замеряют заземление и ноль, по результатам дают вам акт (протокол) испытаний. Без него вам не дадут разрешение на ввод в эксплуатацию.

Варианты разводки

Конечно, при разработке проектной документации учитываются индивидуальные особенности жилого помещения, но существуют и типовые схемы электроснабжения частного дома. Основные принципы заключаются в следующем:

  1. Вначале всегда идет рубильник, который служит для того, чтобы при возникновении непредвиденной ситуации обесточить дом.
  2. Затем располагается счетчик.
  3. Следом размещают общий автоматический выключатель.
  4. И только потом идет разветвление проводов и кабелей на группы потребления. Обязательно устанавливаются автоматы защиты или УЗО.
  5. Отдельно монтируются шины на заземление и на ноль. Следите за тем, чтобы их провода никак не соприкасались между собой.

Для удобства можно использовать специальные онлайн-программы, которые помогут составить схему разводки кабелей, проводов и розеток во всем доме. На этом все.

С уважением А.М.

Сколько стоит провести электричество?

Существует базовая стоимость подключения электричества, которая составляет 550 руб., однако для подключения согласно этому тарифу должны выполняться следующие условия:

  • объём требуемой мощности не более 15 кВт;
  • ближайшая линия электропередачи необходимого напряжения находится на расстоянии не более 300 м для городов и ПГТ и не более 500 м — для сельских поселений;
  • требуется один источник снабжения;
  • потребление электричества не будет осуществляться для производственной деятельности.

В остальных случаях стоимость подключения электроэнергии будет определяться согласно установленных тарифов, которые регулируются местными исполнительными органами власти.

Затраты на подключение электричества могут составить 5-500 тыс руб, в зависимости от:

  • требуемой мощности;
  • количества источников снабжения;
  • расстояния от участка до ближайшего столба;
  • стоимости и характера ТУ.

Ввод электричества и монтаж электропроводки

Защитные устройства монтируются во вводно-распределительном щитке, который ставится обычно в коттедже в незамерзающем помещении. Туда же подводится электропроводка со всех групп и кабель ввода с улицы.

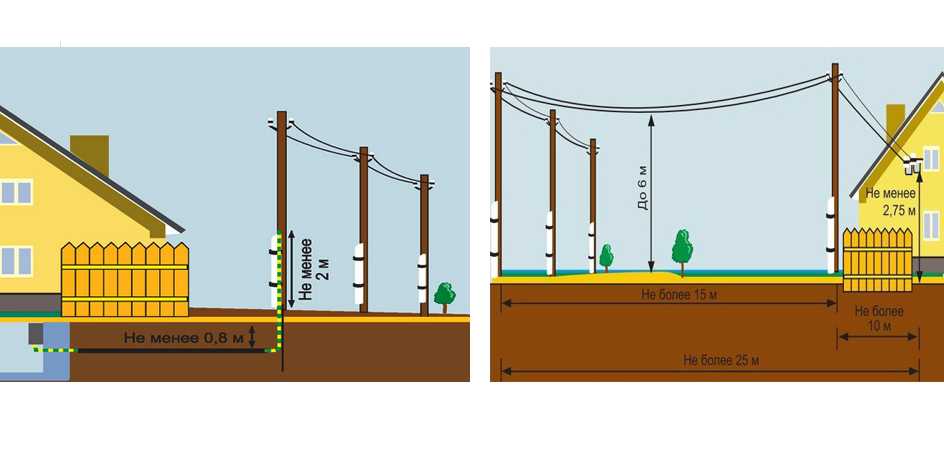

Ввод электричества в дом

В отдельных случаях электрощит разделяется на два – вводный и распределительный. Первый с рубильником, счетчиком и общим УЗО устанавливается снаружи, а второй со всем остальным внутри здания. Так контролерам проще будет снимать показания. Однако тогда уличный щиток и приборы в нем должны быть с повышенной защищенностью от влаги, что немало повышает их стоимость.

Если монтаж электропроводки в коттедже можно произвести самостоятельно, то вводной кабель подключают только электрики с сетевой компании. Причем сделают они только после проверки прибора учета и системы заземления, а также составления всех необходимых актов.

По воздуху

Проще и дешевле всего обойдется монтаж воздушного ввода. Для этого от ближайшей опоры ЛЭП прокидывается СИП (самонесущий изолированный провод) либо его обычный стальной аналог. Однако такой вариант соединения домашней электросети с поселковой не всегда возможно реализовать из-за нормативных ограничений по расстоянию от жилого строения до столба.

Требования к электропроводам

Воздушный кабель:

  1. Дешево стоит и быстро монтируется.
  2. Выглядит не слишком эстетично.
  3. Может быть оборван со временем (например, ветром или краном).
  4. Ограничивает возможности по заезду на участок габаритной строительной техники.

Если расстояние от дома до столба более 20 метров, то придется ставить еще одну опору. В противном случае кабель может оборваться под собственным весом. А это дополнительные расходы.

Подземный монтаж электропроводки

Ввод, уложенный в земле, более надежен и меньше подвержен воздействию осадков. Прокладывают такой кабель на глубине порядка 0,8–1 метра в защитной трубе из пластика либо стали.

Трубы и конструкции для подземной электропроводки

Этот вариант предусматривает земляные работы и проделывание отверстия в фундаменте или стене. Он более сложный в монтаже и затратный по времени. Однако вероятность обрыва подобной вводной электролинии ниже, а срок службы выше, нежели у воздушного аналога.

Необходимые расчеты при подземном вводе электричества

Какие лучше использовать выключатели и розетки

Под любые мощные устройства устанавливают розетки с максимально допустимым пусковым током. Для маломощных приборов можно использовать стандартные.

Они могут быть:

  • (Внутренние) Для установки розетки или выключателя, необходимо в стене подготовить углубление, в которую монтируют коробку. В этой коробке закрепляют электрическую начинку выключателя или розетки;
  • (Наружные) В этом случае корпус розетки или выключателя выступает из стены. Монтировать их удобней – на поверхности стены устанавливают подложку, на которую монтируют выключатель или розетку.

Укладка проводки в деревянном доме

Чаще всего сейчас используют внутренние выключатели и розетки. В основном их подбирают с учетом внутренней отделки помещения, или просто устанавливают белые приборы.

Электроснабжение коттеджа

«Energy Systems» — это уникальные и выверенные до мелочей проектные решения; это опытные и компетентные специалисты-проектировщики, и это полное соответствие разработанной документации требованиям клиента. Наверняка вы заинтересованы в том, чтобы в вашем коттедже не возникало проблем с электроэнергией; чтобы расходовалась она по-современному экономно, и чтобы затраты на предстоящий электромонтаж и подключение не проредили бюджет строительства. Именно такой вариант предлагает наша компания – мы гарантируем соблюдение ваших интересов и выгодные условия сотрудничества!

Пошаговое руководство по монтажу электропроводки

Общие сведения по монтажу наружной и скрытой разводки

При монтаже электропроводки в доме обязательно должно быть выполнено следующее условие: в общий элетрощиток должен быть подведен кабель питания. В самом электрощитке должны находиться группы автоматических выключателей и устройство защитного отключения (этот вид работ лучше доверить электрику.

Так как работа при высоком напряжении крайне опасна, а также есть шанс нарваться на штраф). От электрощитка проводка проходит в жилые и нежилые помещения.

Справка. Изначально к автоматам подводятся три фазы, 0 и заземление. Далее к розеткам и выключателем подводятся фаза, ноль и заземление. Три фазы нужны для того, чтобы распределить нагрузку.

Замечание. Для санузла и кухни следует протянуть линию отдельно.

Каждая линия делится на две группы проводов, одна тянется к розеткам, другая – к источникам.

Схема электропроводки в доме

Монтаж скрытой электропроводки

Нужно выбрать правильный размер сечения кабеля.

Замечание. Для выбора нужного сечения следует:

  • Выяснить максимальную мощность в электросети;
  • Рассчитать потребляемую мощность всех электроприборов, которые находятся или будут находиться в доме.

Пример: Если проводка в помещении сделана проводом 3х1,5, то максимальная мощность всех приборов, которые используются в данном месте не должна превышать 4кВт.

Замечание. Следует помнить, что в местах соединения кабеля между собой потребуется дополнительно 11-16 см длины!

По схеме проделываем штробы (щели) под провода с помощью молотка и болгарки с алмазным диском:

  1. Начинаем вести провод от автоматов к розеткам и выключателям. Глубина штроб приблизительно 2-3 см, ширина-2-2,5 см.
  2. С помощью перфоратора и круговой пилы вырезаем отверстия под розетки и выключатели:
    • Нарезаем провода на нужные длины и делаем сечение;
    • Укладываем провода в штробы;

Подготавливаем строительную смесь. Сухую смесь развести с водой до получения однородной массы и нанести на стену шпателем, после высыхания следует убрать все неровности с помощью терки из пенопласта.

Пример разметки электропроводки в квартире

Монтаж наружной проводки

Монтаж наружной электропроводки производится только при невозможности сделать скрытую проводку.

Процесс выполнения данного вида работы практически ничем не отличается от предыдущего, за исключением того, что провода укладываются не в штробы, а в пластиковый кабельный канал.

Несколько обязательных правил при монтаже открытой проводки:

  • Кабель прокладывается только под прямым углом;
  • Провода не должны пересекаться;
  • Расположение кабеля от дверных косяков и оконных рам- не менее 10 см;

Установка розеток и выключателей

Расположение элементов:

  • Выключатели располагаем слева от дверного проема на высоте 80-90 см от пола;
  • Розетки следует расположить на высоте 30 см от пола;
  • Подводить проводку к розеткам следует снизу, к выключателям – сверху.

Основные действия:

  • Соединяем провода там, где находятся места ввода, вывода коробок, выключателей, розеток. Это можно сделать с помощью опрессовывания или сварки.
  • Если производится открытый монтаж, тогда следует использовать подрозетники из материалов, не проводящих ток. Крепить их нужно с помощью шурупов, клея и саморезов.Замечание. Для выключателей существует правило: их устанавливают в разрыв фазного провода.
  • Монтируем установочные коробки в углубления стены, в них устанавливаем розетки и выключатели.Замечание. Для того, чтобы сделать углубления применяют специальные насадки для разных материалов стены, которые устанавливаются на перфоратор. Они бывают разные по размеру. Следует подбирать подходящие именно для ваших С. Установочные коробки (распределительные) нужны для того чтобы разветвить провод (один конец пойдет к розетке или выключателю, другой дальше).
  • Фиксируем надёжно распределительную коробку.
  • Устанавливаем сами розетки. Вставляем провода в клеммы и тщательно их фиксируем.
  • Вставляем розетку в установочную коробку и зажимаем винтами при помощи монтажной пластины. Поверх стены устанавливается накладная розетка.
  • Далее по принципу установки розеток, делаем выключатели.

Рекомендации по выбору проводов

В домах из кирпича, газобетонных блоков, шлакоблоков необходима внутренняя отделка стен, а значит, для прокладки проводов используют скрытый способ.

Чтобы обеспечить дополнительную защиту, а в случае ремонта быстро заменить кабель, его помещают в гофрированный рукав негорючего полимера.

В домах из бруса или оцилиндрованного бревна для сохранения ретро стиля используют открытый способ прокладки проводов, приобретая декоративную продукцию – скрученную проводку, ролики, стилизованные выключатели и розетки

Чтобы правильно подобрать сечение провода, специалисты производят расчеты, связанные с определением нагрузки.

Однако, опираясь на типовые схемы и многолетний опыт, квалифицированные электромонтажники придерживаются следующих параметров:

  • осветительные контуры – 3*1,5 мм² или 3*2 мм²;
  • розеточные группы – 3*2,5 мм²;
  • электроплита/духовка – 3*4 мм²;
  • кондиционер – 3*2,5 мм², для приборов приборы мощнее 5 кВт – 3*4 мм²;
  • отопительные котлы – 3*4 мм² и более (по рекомендациям производителя).

Оптимальный тип кабеля – медный трехжильный: ВВГнг, ШВВПнг. Использовать провода с сечением меньше указанного нельзя, так как они не будут соответствовать нагрузке и начнут плавиться, создавая опасную ситуацию.

Монтаж кабельно-проводниковой продукции

В большинстве случаев, при качественном монтаже вся кабельно-проводниковая продукция прокладывается в гофре. Это дает дополнительную защиту кабеля, упрощает монтаж и делает возможную последующую замену при выходе кабеля из строя без вскрытия стен и нарушения выполненного ремонта. Также стоит отметить, что электропроводка в доме своими руками в 90 % случаев выполняется скрытым способом (в штробах) и очень редко в кабель-каналах открытым способом.

Сечение жил кабеля

Когда вы выберите материал для кабеля, можно рассчитать нужный диаметр его жил. Делают это с учетом будущей нагрузки, которую просчитывают по специальной таблице.

Расчет жил кабеля

Выбирают сечение жил по мощности, или потребляемому всеми приборами току, подключенными к одному автомату. Тут еще раз понадобится план электрификации здания, в котором показаны все группы потребителей. Рассчитывается сумма мощности установленных приборов, и по данным указанным в таблице выбирается подходящее сечение жил провода.

  • Пользоваться таблицей несложно, если использую провода из меди, и подводится напряжение 220 В, то для укладки проводки внутри помещения используют левую сторону таблицы и подходящий столбик.
  • Сравнивать необходимо общую мощность всех подключенных приборов (ее рассчитать легче). Где указан медный провод, укладываемый в каналы, лотки или пустоты, в столбике «220 В» выбирают большее значение.
  • Перемещаясь вправо по этой строчке, до строчки «Сечение, кв. мм», находят необходимый диаметр жил. Из кабелей такого диаметра, и создают линию от автомата до потребителей электроэнергии.
  • Чтобы не путаться, жилы одинаковой толщины на плане отмечайте своим цветом (чтобы потом не забыть, отдельно отметьте, что указано под каким цветом).
  • Когда будет найден диаметр для всех кабелей, просчитывают для всех кабелей по каждому диаметру общую длину, и к этому добавить для страховки 20-25%. После этого считается, что вы просчитали кабеля для укладки в здании.

Выбор типа оболочки

Определенные требования к типу оболочки есть только при прокладке электрики в деревянных домах: там рекомендовано использовать тройную (NYM) или двойную (ВВГ) изоляцию кабелей. В домах их менее горючих материалов можно использовать любую изоляцию. Главное, чтобы она была целой, без трещин, наплывов и других повреждений. Если хотите перестраховаться, можно воспользоваться и проводниками с усиленной защитой. Это имеет смысл в помещениях с повышенной влажностью (кухня, ванная, бассейн, баня и т.п.).

Какие лучше использовать выключатели и розетки

Под любые мощные устройства устанавливают розетки с максимально допустимым пусковым током. Для маломощных приборов можно использовать стандартные.

Они могут быть:

  • (Внутренние) Для установки розетки или выключателя, необходимо в стене подготовить углубление, в которую монтируют коробку. В этой коробке закрепляют электрическую начинку выключателя или розетки;
  • (Наружные) В этом случае корпус розетки или выключателя выступает из стены. Монтировать их удобней – на поверхности стены устанавливают подложку, на которую монтируют выключатель или розетку.

Заземление

Заземлительный контур необходим, чтобы свести к минимуму опасность поражения людей электротоком. Современные объекты используют трехполюсные розетки с заземляющим контактом, соединенным заземляющей жилой с контуром.

Вводной кабель

Кабель, которым производится запитка дома от воздушной линии, называется вводным, он должен выдерживать общую нагрузку подключаемого объекта. Кабель ввода прокладывается от столба линии электропередач (ЛЭП) до вводного щитка. Монтаж к щитку осуществляется самостоятельно, к ЛЭП его присоединяет специализированная бригада электромонтажников.

Самонесущий изолированный провод (СИП), которым производится ввод, бывает сечением 10,16 и 25 мм. СИП фиксируется специальными натяжителями, его зачистка и коммутация посредством скруток не допускается, необходимо использовать прокалывающие зажимы.

Наружное подключение электричества

Хотя подключение от линии электропередач до здания – это обязанность электриков вашего поселка, жить в доме вам, и эту работу тоже нужно проконтролировать, как и обеспечить электриков всем необходимым для монтажа проводки. Тем более что вариантов подключения может быть несколько, и определяться вам.

Вот несколько замечаний по этому этапу работ.

Подводка проводов может быть осуществлена как по воздуху – от столба к дому, так и под землей. Провод от столба электропередачи к дому не должен провисать больше, чем на 3.5 метра от земли. Он не должен касаться веток деревьев, деревянных частей дома, каких-либо других выступающих узлов. При расстоянии  больше … метров от столба до входного узла в дом, нужно установить дополнительную опору для проводов.

Для входного кабеля используются провода с минимальным сечением 16мм2. Он может быть двужильным (при использовании напряжения 220В) и четырехжильным  (при напряжении 380В). Всем требованиям эксплуатации (безопасности, минимальным потерям и долговечности) соответствуют провода NYM,ВВГнг, ВВГ и ПУНП.

Ввод проводов внутрь дома производится через отверстие, тщательно заизолированное негорючим материалом. Провода должны продеваться через защитный кожух, например, пластиковую или металлическую трубу.

Правила наружного подключения дома

Внутри дома провода входят в электросчетчик, который учитывает потребленную электроэнергию, а от счетчика  – к распределительному щитку.

Заключение

Будь-то электропроводка в дачном доме, или же коттедже при правильно выполненном монтаже позволит Вам безаварийно эксплуатировать бытовые приборы, не переживая за то, что может произойти короткое замыкание или возгорание.

Также стоит отметить, когда электропроводка в загородном доме полностью смонтирована и подключена к контуру заземления, необходимо провести испытание мегомметром и прибором для проверки сопротивления контура заземления.

Данная статья «Электропроводка (электромонтаж) в частном доме – позволит Вам выполнить электромонтаж своими руками, однако всегда лучше поручить это дело профессионалам.
