Выбивает автомат, причины

Почему срабатывает защита

Существует всего три причины, почему может выбить пробку:

• Короткое замыкание;
• Превышение нагрузки;
• Поломка самого устройства.

Самая опасная причина – это замыкание, спровоцировать которое могут ослабленная или оплавленная изоляционная оболочка проводов, попадание в них воды, сгоревший электроприбор.

При подобном исходе в сети возникает резкий скачок тока, проводка нагревается, а напряжение быстро падает, а пробки улавливают чрезвычайную ситуацию и автоматически обесточивают сеть. В противном случае возникнет пожар или перегорание проводки.

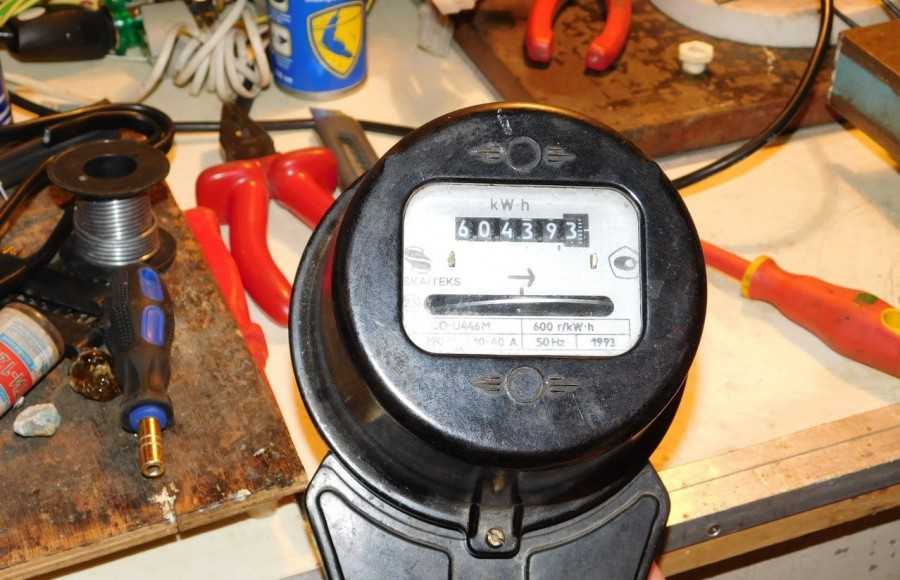

Если часто выбивает пробки в счетчике без печальных последствий, то причина кроется в перенапряжении сети. Включив в одну ветвь сразу нескольких приборов, Вы рискуете превысить допустимый номинал, который у автомата составляет 16 ампер, а у одной пробки – не более 2,5кВт.

Нечасто выбитая пробка сигнализирует о своей неисправности, ведь, как и любое устройство, она может просто выйти из строя и отключаться ложно. Также внезапная поломка крупного бытового прибора провоцирует срабатывание защитного механизма.

Шаг №1 — Осмотр

Поэтому первое, что нужно сделать при отключении автомата – внимательно осмотреть щиток и сам выключатель.

Если у вас стоит пластрон (защитная пластина), защищающий все контакты оборудования, то аккуратно откручиваете отверткой винты по углам и снимаете его.

В многоэтажной щитовой тоже встречается такая защита.

Без демонтажа пластрона вы попросту ничего не увидите, что у вас происходит внутри. Вот такая картинка может наблюдаться на клеммах автомата.

При этом снаружи, где находится “флажок” — все будет идеально.

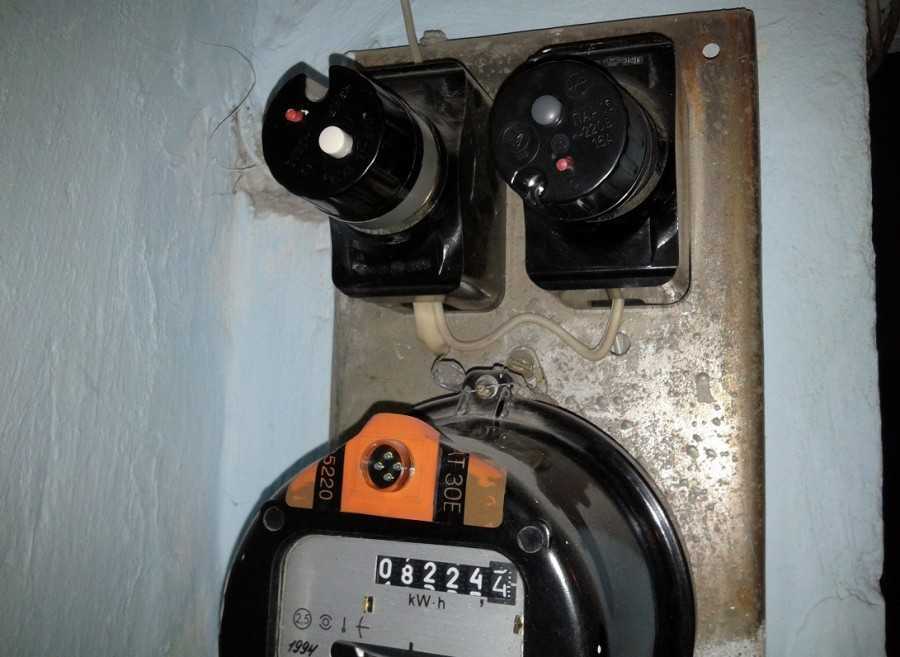

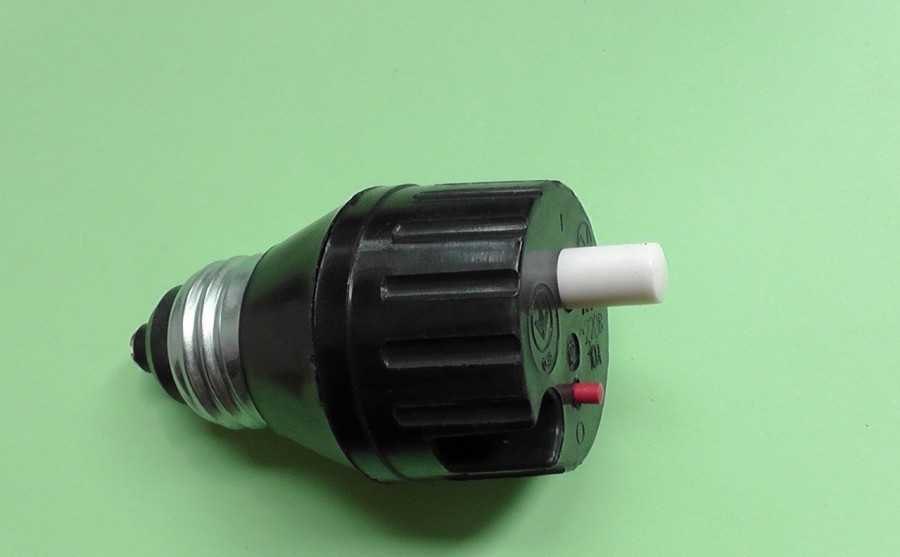

Именно поэтому старые электрики до сих пор с теплотой вспоминают “пробки”. Они всегда надежно срабатывали за счет калиброванной плавкой вставки, у них не залипали контакты, плюс они имели заводское керамическое исполнение.

Там гореть и плавиться то нечему!

Самое главное правило было — не ставить самодельные “жучки” из подручных предметов.

После демонтажа защитной планки внимательно осматриваете корпус самого автомата. На нем не должно быть никаких темных, пожелтевших, подгоревших пятен или вздутий.

Обычно это наблюдается возле нижних клемм. Если же что-то подобное есть, это уже явный звоночек к замене автоматического выключателя на новый.

Также все провода должны быть в изоляции, без характерных потеков и оплавлений.

Автоматический выключатель бытовой электросети – устройство, назначение, принцип работы

Стандартный бытовой автоматический выключатель представляет собой компактный модуль прямоугольной формы. На тыльной его части расположен специальный паз с защелкивающимся механизмом – для крепления на DIN-рейку. С передней стороны имеется выключатель и информация об эксплуатационных параметрах прибора. В верхней и нижней частях размещены клеммы, оснащенные винтовыми зажимами, для крепления проводников домашней электросхемы.

Бытовые модели имеют от 1-ой до 4-х пар контактов и соответствующее им аналогичное количество полюсов. При этом сфера их применения напрямую определяется этими параметрами. Так, 2-полюсные экземпляры устанавливаются в однофазной бытовой сети на 220 В на входе, 1-полюсные – на отдельной линии, а 3-4-полюсные – на двухфазные схемы, рассчитанные на работу под 380 В.

В назначении прибора выделяются три основные задачи:

Преднамеренное выключение питания.

Осуществляется вручную с помощью выключателя на корпусе прибора. Функция применяется, когда необходимо обесточить отдельную ветку или всю сеть дома в случае проведения ремонта, монтажа проводки и прочих работ, так или иначе задевающих электросхему.

Схема устройства автоматического выключателяИсточник strojdvor.ru

По мере выполнения всех работ, рычажок устройства просто переводится в рабочее состояние. После этого в сеть возобновляется подача электричества.

Автоматическое отключение при возникновении короткого замыкания.

В данном случае причиной, почему выбивает автомат в щитке, является значительное превышение силы тока в цепи свыше допустимого значения. Возникает такая ситуация, когда фаза и нулевая жила соединяются без нагрузки.

В результате мгновенно срабатывает электромагнитный разъединитель цепи. При отсутствии такого предохранителя электропроводка, а вместе с ней изоляция и все находящиеся рядом горючие материалы моментально бы воспламенялись, что, однако, иногда и происходит.

Выключение в случае перегрузки.

Автомат также будет выключаться, когда значение потребляемого тока существенно превышает номинал. Наблюдается такое явление, когда к сети подключено слишком много электроприборов, потребляющих электричества больше, чем допустимо электросхемой.

При перегрузке сети автомат переключается в положение «О»Источник stroyka-electro.ru

В таком случае размыкание происходит за счет движения чувствительного к нагреву механизма на базе биметаллической пластины. Однако в отличие от выше приведенного защитного механизма, срабатывание этого узла происходит не мгновенно, а по мере достижения уровня нагрева проводника до критического значения.

Если причина короткое замыкание

Этот вид неисправности, при котором выбивает автомат при включении, тоже не редкий. Короткое замыкание может возникнуть в старой электропроводке и сырых стенах, в электроприборах и освещении. Если эта неисправность возникла в электроприборах, то найти ее можно поочередным включением бытовой техники в розетку.

Короткое замыкание бытовой техники определяется по запаху горелой изоляции, пластика, его оплавлении и при появлении сажи. Короткое замыкание также может произойти в розетках при ослаблении контактов или в патронах ламп освещения, распределительных коробках.

Ослабленные контакты в розетке начинают искрить, появляется нагар, который хорошо проводит ток и как результат — короткое замыкание. В распределительной коробке возникает к.з. при ослаблении контактов в соединениях проводов и при нагреве изоляции проводов возможно возгорание. Труднее всего найти место к.з. в скрытой проводке.

В этом случае нужно сначала найти комнату с этой неисправностью. Находят такое помещение, отключая в распредкоробках поочередно все комнаты и прозванивают их мультиметром. В найденной комнате отсоединяют все провода в распределительной коробке и отдельно звонят все цепи. Найденные провода с к.з. заменяют полностью или частично, в зависимости от степени нарушения изоляции.

Внешние причины

Повреждены провода

• Утечка тока в бытовой сети в квартире или частном доме может быть связана с тем, что электропроводка старая и уже не выдерживает предельно допустимых нагрузок (вышибает «автомат»).
• Изоляция старой проводки могла рассохнуться, и на некоторых участках провод оголился. Также сечение алюминиевых проводов могло уменьшиться в некоторых местах (зачастую в местах контактов и электрических коробках) из-за перегибов.
• Ещё одна из возможных причин — недавняя замена электропроводки (если таковая проводилась), плохое соединение проводов ввиду неправильного монтажа.
• Возможно банальное повреждение провода в стене: может быть вы вбивали гвоздь в стену, чтобы повесить картину и случайно нарушили изоляцию скрытой в стене электропроводки.
• В цепь зачастую включена не только стиральная машина, но и другие бытовые приборы: одновременно работают микроволновка, чайник, кондиционер, обогреватель и прочие мощные электроприборы. Выясните, какие ещё приборы подключены в данную цепь и убедитесь, что причина отключения автомата кроется не в них. Для этого проверьте корректность работы всех электроприборов, подключённых в цепь.

Мне помогло2

Сработало УЗО

Проверьте, не сработало ли УЗО — устройство защитного отключения. Устройство следит, чтобы по проводам «фаза» и «ноль» шёл ток одинаковой силы, и отключает подачу напряжения, если токи неравны. Часто УЗО и токовый автомат объединяют в одном устройстве — дифавтомате, установленный в щитке (часто около счетчика).

Самая вероятная причина «отказа» устройства — неправильное подключение машинки. Проверьте, верно ли она подключена к заземлению, целый ли кабель и не касается ли корпус машинки металлической ванны или труб.

УЗО также есть на водонагревателе. Оно может сработать по ряду причин: нарушена изоляция ТЭНа или кабелей, к которым он подключён. Металлические части прибора касаются оголённых проводов, протёк котёл, слишком высокая влажность в помещении, из-за которой скапливается конденсат, или перегрев из-за того, что УЗО не подошёл ТЭНу по мощности.

Мне помогло2

Установлен автомат неправильного номинала или ненадлежащего качества

УЗО может иметь низкое качество, малую ёмкость или просто неправильную регулировку. В этом случае автомат будет отключаться (вырубаться) при включении любой функции машины, например при отжиме или сливе воды. Если проблема кроется в автомате, его нужно просто заменить или отрегулировать, если это возможно.

Устройство выбирается по номинальному току в цепи, в которой он будет работать. Мощность стиральной машины зачастую не превышает 3 кВт, поэтому защитное устройство с номинальным током в 16 ампер будет достаточно. Если же мы выбираем защитный автоматический выключатель, его задача — предотвращение повреждения проводки при перегрузках или коротком замыкании. Например, в случае пробоя спирали ТЭН’а.

Линия питания стиральной машины прокладывается одножильным медным кабелем с сечением жил не менее 2,5 мм², для таких проводников предельный ток составляет 25А. Желательно, чтобы цепь питания стиральной машины была защищена двухполюсным автоматом, чем исключается переполюсовка в сети переменного тока. Оптимально выбрать характеристику отключения «В», как наиболее чувствительную для бытовых сетей.

Номинальный ток утечки лучше всего выставить в 30 мА. При более высоком значении автомат может не сработать даже при достаточно чувствительном пробое изоляции на корпус. Но слишком высокий порог чувствительности (например, 10 мА) может привести к ложным срабатываниям из-за иных утечек в достаточно сложной схеме питания бытовых приборов.

Само УЗО, если же все же требуется его замена, выбирать лучше механическое, т. к. оно будет более надёжным. Работу по замене лучше всего будет доверить специалисту, т. к. для этой процедуры нужно будет обесточить какую-то часть дома.

Мне помогло2

Если стиральная машина выбивает автомат, как добраться до всех деталей?

На этапе диагностики или уже ремонта, так или иначе, Вам понадобиться добраться до каких-либо элементов, которые находятся внутри агрегата. Ввиду особенностей устройства каждой отдельной машинки, следует отметить, что для того, чтобы добраться до тех или иных элементов Вам понадобится разобрать домашнюю помощницу. Для этого рекомендуем соблюдать следующую последовательность:

• Стиралку лучше отключить от всех возможных коммуникаций и отодвинуть от стен и других предметов, которые могут загораживать доступ.
• Снять верхнюю панель, предварительно открутив крепежные болты, которые располагаются сзади машинки.
• Достаньте емкости для порошков и ополаскивателей.
• Снимите нижнюю переднюю часть панели. Под ней выкрутите остальные крепежные элементы.
• Снимите люк, а затем и резиновую манжету.
• Теперь можно беспрепятственно полностью снять переднюю панель.
• Перед тем, как выбить барабан стиральной машины, отсоедините пружины и амортизатор.
• Снимите ремень. Эту же процедуру необходимо проделывать для замены электродвигателя.
• Отключите патрубки и доставайте барабан, для облегчения веса барабана, лучше снять передний и задний противовесы.

Если же возникла ситуация, когда из-за течи воды Вам нужно заменить старый подшипник, разберите барабан и открутите шкив. Проверьте, не шатается ли вал, если Вы ощущаете люфт, то и его придется заменить. Перед тем, как выбить подшипник стиральной машины, следует запомнить, что маленький подшипник выбивают изнутри барабана, а большой снаружи. Удары наносятся при помощи бородка или стержня резкими ударами. Точки для нанесения ударов выбираются не хаотически, а располагаются крест-накрест относительно предыдущей, чтобы не перекосить подшипник и не нанести вреда барабану. Также запомните, что место под посадку нового подшипника должно тщательнейшим образом вычищаться от грязи и прочего мусора, который мог там накопиться. Новые подшипники забиваются, так же, как и выбивались старые: сначала маленький, потом большой. Следите за тем, чтобы каждый из них сел в отверстие до конца, при этом возникнет более звонкий звук от удара.

Главное – профилактика

В заключение посмотрим, как должна быть устроена электропроводка в квартире, чтобы автоматы и пробки выбивало как можно реже. Главное тут – включать защитную автоматику ради грошовой экономии только в разрыв фазного провода, как справа на рис. – грубейшая ошибка.

Правильное и неправильное включение защитной автоматики в квартирную электропроводку

Во-первых, в некоторых аварийных ситуациях на сети с глухозаземленной нейтралью на нулевом проводе возможно появление фазного напряжения; чем это чревато – см. выше. Во-вторых, и от проблем с электриками такое включение на гарантирует: если ноль проводки цельный, то есть способы воровать электричество. Пусть это делал кто-то на стороне, но диспетчер заметит, а доказывать инспектору, что верблюд это не вы, достанется вам.

Любая защитная автоматика должна разрывать при срабатывании все подходящие проводники (в сетях с глухозаземленной нейтралью – 2, фазу и ноль), это первое. А второе, все потенциально аварийные устройства и приборы должны включаться каждое через свой автомат токовой защиты, слева на рис. Если же вы живете в многоквартирном доме, устроить контур защитного заземления для которого нет возможности, эти правила должны соблюдаться неукоснительно.

***

2012-2020 Вопрос-Ремонт.ру

Загрузка…

Почему при включении утюга в розетку, выбивает автомат, что делать?

Утюг не новый, и раньше всё было в порядке.

Сейчас при включении утюга выбивает автомат, почему это происходит и что делать?

Причины могут быть как в самом утюге, так и в электропроводки, или в том самом автомате который отключается.

Моделей утюгов довольно много, но в целом это мощные бытовые приборы, мощность бытовых утюгов находится в пределах о 700 Ватт и до 3,2 кВт.

Автоматы рассчитаны на определённую нагрузку, и если эта нагрузка превышена, то автомат сработает (отключится).

Вот таблица для ознакомления,

Если у Вас утюг мощней, то автомат надо менять.

Или же вместе с утюгом, включаете иной бытовой прибор, автомата не рассчитан на эту суммарную нагрузку (чтобы рассчитать суммарную нагрузку, надо учитывать мощность обоих бытовых приборов).

Возможны проблемы с проводкой, возможно с розеткой в которой включается утюг.

Неправильно рассчитали сечение проводов и допустимую нагрузку, провода перегреваются под нагрузкой.

А может быть проблема в самом утюге он неисправен, или проблема в его проводе, вилки, где-то коротит (короткое замыкание) и автомат отключается.

Для начал пробуйте в эту же розетку включить другой бытовой прибор этой же мощности, если всё в порядке и автомат не отключается (не выбивает), то причина в утюге, его нужно ремонтировать.

Если в вилке, то она меняется на новую, чаще в современных утюгах устанавливают неразборные вилки.

Короткое замыкание могло произойти к примеру из-за попадания воды (если в утюге есть опция отпаривания, его его недавно чистили) на контакты.

Источник

Что делать для устранения неполадок?

Итак, чтобы найти неисправную бытовую технику, необходимо сначала отключить все приборы, после чего поочередно подключать каждый. Так Вы точно найдете сломанный агрегат, ведь именно при его подсоединении произойдет срабатывание. Инструкции по ремонту и обслуживанию техники мы рассматриваем в отдельной рубрике, в ней Вы можете узнать, как самостоятельно отремонтировать неисправность посудомоечной машины и других устройств. Чаще всего УЗО выбивает при подключении стиральной машины. духовки и водонагревателя (бойлера). Не желаете самостоятельно искать поломки, лучше вызовите мастера.

В том случае, если причиной срабатывания УЗО является электропроводка, дела обстоят сложнее. Если линия старая, лучше замените электропроводку в доме на новую, более надежную.

Как мы уже говорили, даже от новой проводки может происходить утечка, в результате которой УЗО срабатывает. В этом случае сделайте полную ревизию розеток, выключателей и распределительных коробок, т.к. может быть просто отпал нулевой проводник в соединении либо где-нибудь влага попадает на оголенную жилу

Обратите внимание на то, отключается ли изделие при включении света, т.к. светильники тоже часто являются причиной. После проверки всех электрических точек в квартире, проверьте и саму трассу прокладки кабеля

Хорошо если электропроводка открытого типа (к примеру, в гараже либо деревянном доме), т.к. доступ будет открыт по всей площади комнат. Если кабель скрыт в стене, найти обрыв можно будет только специальным прибором для поиска электропроводки. При его использовании можно точно найти место обрыва

После проверки всех электрических точек в квартире, проверьте и саму трассу прокладки кабеля. Хорошо если электропроводка открытого типа (к примеру, в гараже либо деревянном доме), т.к. доступ будет открыт по всей площади комнат. Если кабель скрыт в стене, найти обрыв можно будет только специальным прибором для поиска электропроводки. При его использовании можно точно найти место обрыва.

Обращаем Ваше внимание на то, что поиск причины, из-за которой срабатывает УЗО, является занятием не из простых. Для этого Вам придется потратить много времени и нервов, проводя длительные визуальные исследования. Мы же желаем Вам не сталкиваться с данной проблемой, а если она Вас затронет – только по простейшей причине!

Мы же желаем Вам не сталкиваться с данной проблемой, а если она Вас затронет – только по простейшей причине!

Принцип работы защиты

Здравствуйте. У меня в доме в щитке один УЗО и много автоматов. С некоторых пор УЗО стало выбивать при включении стиральной машины. При включении в эту розетку пылесоса выбивания не происходит. При включении стиралки через удлинитель в другую розетку выбивания так же не происходит. Я не электрик и моих познаний не хватает, чтобы понять причину такого поведения УЗО. Помогите, пожалуйста.

По видимому ТЭНы в машинке повреждены коррозией, а другой розетке не выбивает скорее всего из-за того, что вилка в розетке меняет свою фазировку, переворачивается. Вызывать нужно специалиста, проводить диагностику.

Ложное срабатывание УЗО (без нагрузки)

В данном разделе содержатся причины ложных срабатываний, которые относятся к неисправности самого устройства защитного отключения. Почему выбивает УЗО при исправной электропроводке и электроприборах? В некоторых случаях причиной того, что сработало УЗО, является не аварийная ситуация, а выход из строя самого аппарата. Он может быть изготовлен с браком заводом изготовителем или выйти из строя во время хранения или в процессе эксплуатации.

1) Неисправность кнопки «Тест»

При эксплуатации исправность аппарата необходимо периодически проверять. Для этого на его передней панели находится кнопка “Тест”. При её нажатии должно произойти срабатывание защиты.

Если выбивает УЗО, причиной может быть неисправность этой кнопки:

1. Отсутствие срабатывания УЗО при нажатии. В этом случае устройство перестаёт выполнять свои защитные функции и подлежит немедленной замене.
2. При “залипании” контактов кнопки ручку аппарата не получается взвести в рабочее положение. Такая ситуация сохраняется, если от устройства отключить отходящие провода. Если при их отсоединении прибор включается, то проблема не в кнопке “ТЕСТ”, а в наличии тока утечки в электроприборах или проводке.

2) Неисправен спусковой механизм

Постоянное срабатывание может происходить при неисправном спусковом механизме. В этом случае устройство защитного отключения будет отключаться при ударах двери и других толчках или не будет включаться совсем.

Для выявления этой неисправности необходимо обесточить дифреле, включить его и постучать по его корпусу ручкой отвёртки. Если аппарат не включается или отключается при лёгком постукивании, то неисправен механизм и УЗО необходимо заменить.

3) Появление конденсата внутри УЗО

При монтаже электрощита в сыром помещении или на улице внутри установленной в нём аппаратуры может появится конденсат. Это приведёт к появлению тока утечки внутри прибора и срабатыванию защиты.

Эта неисправность проверяется так же, как неисправность кнопки “Тест” – отключением отходящих проводов. Кроме того, в электрощите будут видны следы влаги и окисленные провода.

Причины неисправностей в самой стиральной машине

Когда выполнен осмотр электрической проводки и выявленные неполадки в ней ликвидированы, однако, УЗО опять срабатывает, стало быть, неисправности возникли в машинке. Перед осмотром либо диагностикой агрегат необходимо обесточить, удостовериться, что в машинке нет воды. Иначе высока угроза электро- и возможно механических травм, так как в машине есть вращающиеся агрегаты и узлы.

Существует ряд факторов, почему вышибает пробки, счетчик либо УЗО:

вследствие поломки штепсельной вилки, кабеля питания;

Повреждение штепсельной вилки, кабеля питания

Диагностика неизменно начинается с электрического провода и вилки. При использовании кабель подвергается механическому воздействию: передавливается, перехлестывается, натягивается. Вследствие неисправности штепсельная вилка и электрическая розетка имеют плохой контакт. Кабель на неисправности апробируют ампервольтваттметром.

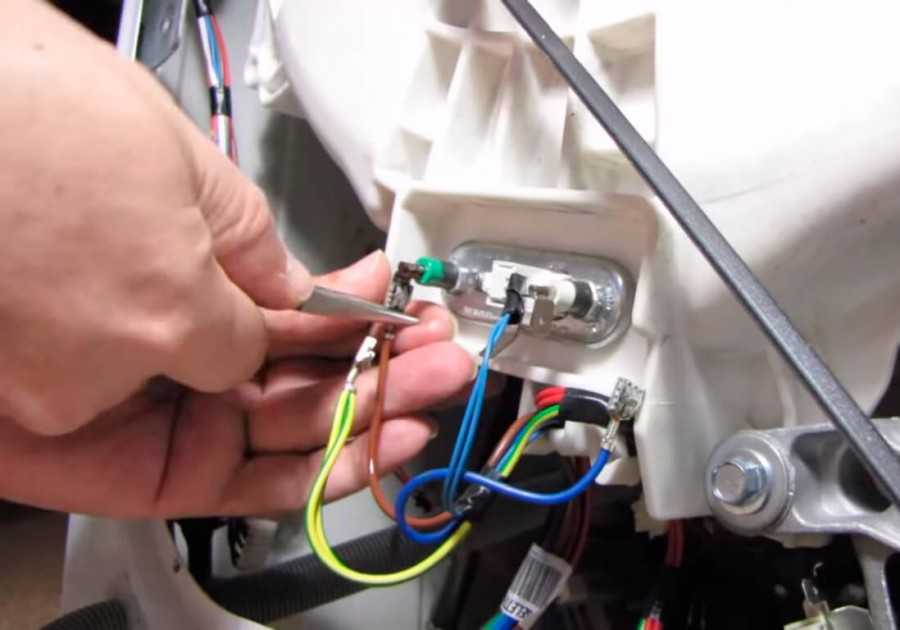

Короткое замыкание термоэлектрического нагревателя (ТЭНа)

По причине низкого качества воды и бытовой химии термоэлектрический нагреватель «съедается», напластовываются разнообразные посторонние вещества и накипь, передача тепловой энергии становится хуже, термоэлектрический нагреватель перегревается – так случается перемыкание. В итоге вышибает электросчетчик и пробки. Для диагностики ТЭНа отсоединяют кабель электрического питания и измеряют сопротивление посредством ампервольтваттметром, устанавливая максимальное значение на метке «200» Ом. В нормальном состоянии сопротивление должно колебаться от 20 до 50 Ом.

Иной раз происходит замыкание термоэлектрического нагревателя на корпус. Чтобы отсеять такой фактор, по очереди измеряют выводы и заземляющие винты на сопротивление. Даже незначительный показатель ампервольтваттметра сообщает о перемыкании, и это является фактором выключения устройства защитного отключения.

Выход из строя фильтра для подавления помех от питающей сети

Фильтр требуется для того, чтобы производить стабилизацию электрического напряжения. Сетевые перепады приводят узел в негодность, при включении стиральной машины вышибает автомат УЗО и пробки. В подобной ситуации фильтр требует замены.

О том, что сетевой фильтр для подавления помех от питающей сети закоротило, говорят элементы оплавления на контактах. Фильтр апробируют, прозванивая входящую и выходящую электропроводку ампервольтваттметром. В определенных марках машин в фильтр вмонтирован электрический кабель, который в равной мере требуется поменять.

Неисправность электродвигателя

Причина короткого замыкания электрической проводки электродвигателя не исключается при долговременном использовании агрегата либо нарушении целостности шланга, бака. Контакты электродвигателя и поверхность стиральной машины попеременно прозванивают. Помимо этого, пробки либо автомат устройства защитного отключения выбивает вследствие изнашивания щеток электродвигателя.

Выход из строя кнопки управления и контактов

Электрическая кнопка эксплуатируется чаще всего, в связи с этим осмотр следует начинать с ее проверки. При первичном обследовании можно заметить контакты, которые окислились и износились. Ампервольтваттметром проводят проверку проводов и контактов, ведущих к панели управления, электродвигателю, термоэлектрическому нагревателю, помпе и другим агрегатам.

Поврежденные и перетертые электрические провода

Поношенность электрических проводов обычно образуется в малодоступном месте стиральной машинки. Когда агрегат вибрирует в процессе слива воды либо отжима, электрические провода трутся о корпус, спустя определенный отрезок времени изоляция перетирается. Электрическое замыкание на корпусе и становится последствием того, что срабатывает автомат. Участки повреждения электропровода определяются зрительно: на изолирующем слое возникает нагар, потемневшие зоны оплавления.

Сборка своими руками

Для выполнения работы понадобится умение владеть паяльником и некоторые познания в электротехнике. Также нужен набор деталей, из которых будет собран сенсорный выключатель. Он питается от 220-вольтной сети.

На рисунке внизу изображена схема работы устройства.

Для сборки выключателя понадобятся такие компоненты:

• пара транзисторов KT315;
• сопротивление (на 30 Ом);
• полупроводник D226;
• обычный конденсатор на 0,22 мкФ;
• блок питания (также подойдет мощная 9-вольтовая батарея);
• электролитный конденсатор (100 мкФ, 16 вольт).

Указанные выше компоненты спаивают согласно рассмотренной ранее схеме.

При желании и умении можно собрать сенсорный выключатель своими руками. Это позволит сэкономить определенные деньги. Если же возможность самостоятельной сборки отсутствует, то и покупная модель полностью себя оправдает благодаря своей экономичности и комфортному управлению светом.

Устанавливаем защитное устройство – как подобрать номинал

Если требуется установить автоматический выключатель, отличающийся номиналом от установленного ранее, требуется осторожность. Неправильно подобранный номинал может вызвать возгорание проводки или постоянное отключение автомата

Если использовать способ, когда мощность приборов делят на 220 и не учитывать другие факторы, можно совершить ошибку. Обязательно учитываем сечение провода внутри дома.

Если в квартире используется старая алюминиевая проводка 2,5 мм2, изоляция задубела и потрескалась, выбираем только автомат на 16 А, какие бы приборы не использовали. Возможный вариант – проводим еще один фазный провод и устанавливаем на каждый АВ с номиналом 16 А, потому что такая проводка способна выдержать только 19 А. Выбираем для автомата номинал 16 А, чтобы он надежно срабатывал и не загорелись провода. Одновременно включаем электроприборы общей мощностью до 3,5 кВт.

Если проводка новая медная, но сечение неизвестное, нужно его определить. Берем небольшой кусочек провода, идем в магазин, сравниваем с образцами электропроводки. После определения сечения подбираем автоматический выключатель:

• на вход медного кабеля 1,5 мм2 устанавливаем 10-амперный автомат;
• при сечении 2,5 мм2 – 20 А, но лучше 16;
• кабель 4 мм2 выдержит ток 25 А;
• 32 А подойдет для кабеля 6 мм2.

Подсчитываем нагрузку для каждой линии.

Когда одновременно меняем автоматический выключатель и проводку, предельный номинальный ток автомата для городских многоэтажек – 40 А, чтобы не пострадала проводка от ЛЭП к дому. Устанавливаем щиток с отдельными автоматами для каждой линии. Смотрим мощность приборов для каждой линии, подбираем кабель с соответствующим сечением и только потом автоматический выключатель соответствующего номинала.

Коротко о главном

Бытовой автоматический выключатель имеет стандартное исполнение, заданное количество контактных пар – от 1 до 4-х, и устанавливается на DIN-рейку в щитке. Его основные задачи:

• Обесточивание пользователем подключенной ветки или всей сети дома.
• Автоматический обрыв питания при перегрузке.
• Разъединение цепи при коротком замыкании.

Существует несколько основных причин того, почему выбивает автомат – это перегрузка, корочение проводки, неисправность самого устройства, замыкание в электроприборах, поломка светильника, а также ряд менее распространенных – удар молнии, неграмотный монтаж, износ изоляции проводки. Выявлять и устранять неисправности допустимо только при наличии специальных знаний и навыков, а лучше доверить эту работу опытному специалисту.

Короткое замыкание как причина неполадок в работе с пробками

При возникновении КЗ можно наблюдать скачок энергии в цепи, после чего происходит нагрев проводки. Напряжение при этом резко падает, и в случае отсутствия защитного механизма может возникнуть пожар. Причинами для такого недуга может стать неправильное устройство изоляции или некорректная коммутация аппаратуры с энергоснабжением. Чем быстрее сработает пробка, тем меньше вреда получит система в итоге. Именно для этого устанавливаются данные элементы в помещениях.

В большинстве случаев выбивает пробки при включении света тогда, когда провода оголены или лампы накаливания вызывают процесс внутри колбы. Такой процесс заканчивается выходом из строя источника света.
