Высота розеток для телевизора в спальне

Особенности установки выключателей и розеток на кухне

Когда речь идет об установке розетки и выключателя на кухне, то в данной ситуации вопросу нужно уделить особое внимание. На кухне, как правило, находится очень большое количество разной бытовой техники

Кроме того, именно в этом помещении присутствует огромное количество зон, которые могут быть опасными: это и открытый огонь, плиты, которые нагреваются, большое количество воды

Нужно особенно много внимания в данной ситуации уделить безопасности

Не стоит использовать на кухни удлинители или переходники, лишние провода, которые очень часто становятся причиной замыкания и очень сильного пожара, который сложно ликвидировать.

Как правильно разместить на кухне розетки и выключатели: советы дизайнера видео

В кухонном помещении высота розеток и выключателей должна быть с учетом того, какие особенности имеет помещение, какие там есть электрические и иные приборы, а также в зависимости от многих других нюансов.

Существует несколько общих правил, с которыми необходимо ознакомиться каждому:

Поверхность, где вы варите, а также раковина — это самые опасные зоны, вблизи них нельзя монтировать их, ведь это может закончиться серьезными проблемами.
Установку розетки, обеспечивающий нормальную и полноценную работу бытовой техники на кухне, необходимо производить рядом с этой техникой или же над ее поверхностью.
Очень часто люди могут допускать одну и ту же ошибку — они располагают розетки за приборами, куда очень трудно, а порой и вовсе не реально достать.
Когда вы выбираете место под розетку, то в обязательном порядке нужно учитывать высоту столешницы. Это нужно для того, чтобы можно было обеспечить максимальный доступ до розетки, во время которого не будет возникать неудобств.

Неудобное расположение розеток и выключателей видео

Какая высота расположение выключателей и розеток в квартире — это очень важный вопрос, который нужно изучить во всех подробностях. Если вы нарушите какое-то правила и стандарты, то это может обернуться в дальнейшем не только дискомфортом, но и серьезной проблемой. Неправильное расположение розетки может привести к короткому замыканию, а потом к пожару. Кроме того, это может провоцировать массу неудобств, поэтому нужно соблюдать правила и относиться к данному вопросу очень внимательно. Если же вы не можете самостоятельно спроектировать расположение устройств в том или ином помещении, то воспользуйтесь услугами специалистов, которые помогут решить этот достаточно важный и деликатный вопрос.

Варианты схем подключения

Существует две основные схемы подключения – параллельная («звезда») и последовательная («шлейф» или проходная). Все остальные, какими бы сложными и затейливыми они не были, являются комбинациями этих двух основных вариантов. Они напоминают стандартные электрические схемы, но отличаются меньшим напряжением.

#1: «Звезда» – несколько независимых линий

Когда-то обходились одним видеоприемником на всю квартиру, сейчас почти в каждой комнате установлены телевизоры. Чтобы подключить все устройства к единственному кабелю, ведущему от щитка или эфирной антенны, требуется специальное устройство раздачи сигнала – сплиттер или разветвитель.

Это своего рода коммутирующий организатор, имеющий один вход для антенного кабеля и несколько выходов – для подключения телевизоров.

Становится понятным происхождение «говорящего» ассоциативного названия параллельного варианта подключения: разветвитель является центром «звезды», а все кабеля, отходящие от него – ее «лучами»

Преимущества параллельного подключения не только в хорошем качестве сигнала, которое обычно ослабляется проходными розетками. При монтаже разветвитель крепится в наиболее удобном месте (например, в коридоре), и от него легче проводить ответвления в другие комнаты. Если один из кабелей-отростков придет в негодность, функциональность остальной сети от этого не пострадает.

Существует улучшенное решение схемы «звезда» с усилителем, которое гарантирует минимизацию затухания видеосигнала. Стандартная подача мощности рассчитана на 2-3 приемника, но обычно их больше, поэтому усилитель компенсирует недостаток и в итоге улучшает видеосигнал.

Стандартный усилитель (типа SAT Legrand) может потребоваться в двух случаях: 1 – если в квартире находится большое количество действующих телевизоров, 2 – если сигнал от эфирной антенны или кабельного провайдера очень слабый

Для параллельного подключения необходимы или оконечные, или простые розетки. Оконечные лучше предпочесть, чтобы избежать помех, если один из телевизоров активно не используется. От простых они отличаются наличием волнового сопротивления (75 Ом), которое способно уравновесить сигнал.

#2: «Шлейф» – проходная последовательная схема

Проходная схема считается более дешевой, но менее качественной. Она активно использовалась в прежние годы, но современные цифровые технологии вытеснили ее, так как способны работать только по параллельному подключению.

Получается, что «шлейфовое» соединение вы можете использовать только в единственном случае – если у вас исключительно аналоговое телевидение и изменений в ближайшее время не ожидается.

Последовательная схема предполагает обязательное использование проходных розеток, расположенных одна за другой, но последней в цепочке обязательно должна быть оконечная

Проходные модули оснащены фильтрами, заглушающими отраженный ТВ-сигнал. Отсутствие фильтра легко определить по характерной ряби на экране телевизора

При выборе изделий обратите внимание на такие характеристики, как затухание на проход (от 1,5 до 5 ДБ) и затухание на ответвление (от 10 до 15 дБ), предпочтение отдайте устройствам с наименьшими параметрами

Учтите, что с увеличением количества подключений качество сигнала ослабевает, даже если сеть обеспечена усилителем или системой авторегулирования, поэтому для 4-5 и более приемников лучше применить параллельную схему.

И внимательно прочитайте договор с провайдером: в некоторых случаях они ограничивают количество активных точек, а за установку дополнительных налагают штраф.

Установка подрозетников в бетонную стену

Размещение розеток в жилой квартире

Подрозетники нужно делать исключительно для скрытого монтажа проводки дома. На стене размечается место установки электрических розеток, для этого можно обвести коробку карандашом.

Специальной коронкой по бетону режется отверстие, где было размечено. Когда контур просверлен при помощи молотка и зубила выбивается внутренность углубления. Стена в углублении равняется для того, чтобы подрозетник встал ровно к стене. Если нет коронки, можно выдолбить отверстие пикой с включённым ударом, либо вручную молотком и зубилом.

В основном дома используют круглые подрозеточные коробки для внутренней установки, хотя иногда встречаются и квадратной формы. В таком случае высверлить коронкой не получится. Можно сделать надпилы болгаркой или выдолбить перфоратором. Глубина отверстия должна быть такова, чтобы подрозетник заходил за края стены на 1 см. Когда отверстие готово, пора подводить штробу.

Установка подрозетника отличается в зависимости от их вида. Есть как одинарные, так и соединяемые по бокам. Для этого нужно знать как сделать штробу, она должна подходить, таким образом, чтобы кабель без проблем мог зайти вовнутрь углубления.

Для крепления подрозетника в стене требуется штукатурка, алебастр или перлфикс. Перлфикс будет лучше, так как он обеспечивает более быстрое высыхание. Иногда применим гипсовый клей. Смесь должна быть густая, таким образом, она схватится быстрее. Во время закрепления, при помощи шпателя изнутри всё заматывается раствором, после чего туда нужно поставить подрозетник. После этого замазывается щель между ним и стеной, при этом подрозетник придерживается рукой. Когда смесь окончательного засохла можно убрать излишки, и продолжить монтаж.

Если происходит установка розеток без заземления, на них будет всего 2 отверстия, если с заземлением – 3. По правилам контактные соединения должны быть расположены внизу. Лишняя длина провода укладывается на дно, после чего происходит подключение проводов к розетке.

Coswall CS-OFSO-3DE-SW–тройная розетка

Еще одна универсальная модель, работающая с номинальным напряжением электросети в 100-240 В. Изделие имеет прямоугольную форму и комплектуется сразу 3 гнездами. Розетка оптимально подойдет для установки в офисе или рядом с настольным компьютером.

Конструкция имеет немаленькие размеры – 222х118х65 мм. А толщина передней модели составляет всего 2.5 мм, благодаря чему конструкция не будет выпирать из стены. В отзывах пользователи хвалят хороший механизм открытия. Если в большинстве аналогичных розеток гнездо «вылетает» мгновенно после нажатия на кнопку, то в случае с CS-OFSO-3DE-SWоно выдвигается плавно, за счет дольше продержится без поломок.

Плюсы:

3 разъема;
серебряная крышка;
плавное открытие;
металлический корпус;

Минусы:

не предусмотрен USB-порт;
вес.

ПОСМОТРЕТЬ НА АЛИЭКСПРЕСС

Монтаж

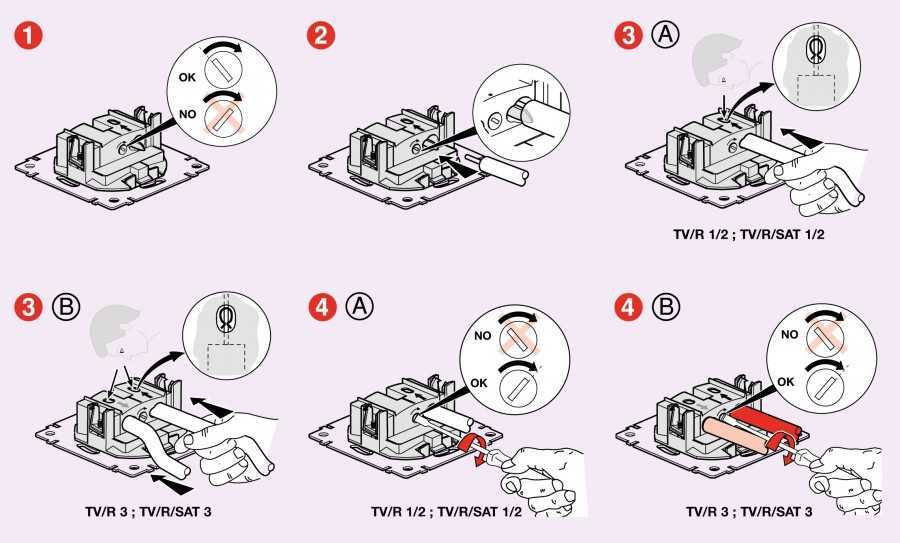

Чтобы произвести подключение телевизионной розетки (простой), нужно заранее провести в стене телевизионный кабель, замаскировать его штукатуркой или уложить в кабель-канал. Для второго варианта потребуются накладные телевизионные розетки.

Основные правила установки:

Перед началом монтажных работ, дрелью нужно проделать соответствующее отверстие и установить в стену пластиковую коробку, которая называется подрозетником.
На длину в 15 см вытянуть кабель.
Телевизионную розетку разбирают на составные части.
Подключить тв кабель по направлению стрелки и фиксируют прижимом.
После этого нужно качественно закрепить винт.
Используя тестер, нужно исключить возможность короткого замыкания из-за неправильного соединения.
Части телевизионной розетки устанавливают на место.

После сборки незащищенные разъемы должны быть закрыты, провода скрыты за корпусом. Изоляция проводов не должна быть повреждена.

Монтаж проходной телевизионной розетки отличается от предыдущего варианта. Если человек не ограничился установкой только одной розетки для телевизора и есть желание использовать схему «звезда», нужно знать, как установить правильно:

Для начала устанавливают сплиттер, а уже после – розетки.
К каждому выходу на сплиттере крепят один телевизионный кабеля к розетке, который заканчивается монтажом простой или оконечной розетки для тв кабеля.
Устанавливая простые модули, нужно учитывать, что в них нет фильтров.

Необходимо обращать внимание на чистоту. Возможная величина укладывается в рамки от 40 до 1000 МГц, но некоторые устройства эти границы сужают

Если нет желания устанавливать цифровое телевидение, или при использовании последовательной схемы, нужно позаботиться о количественном ограничении. Чем больше «точек» будет установлено в доме, тем хуже будет проходить через них сигнал.

Установка телевизионной розетки – ответственное дело. Чтобы своими руками смонтировать их по всему дому, следует обладать хотя бы базовыми знаниями электрики, или разбираться в этом вопросе профессионально.

Если спроектировали сложную схему, то по всем вопросам установки лучше обращаться к провайдеру, поскольку специалист может подсказать нюансы подключения.

Устройство и места установки розеточных блоков

Конструкция розеточного блока отличается от обычной розетки только количеством «посадочных» мест. Он состоит из пластмассового корпуса и внутренней части, представленной терминалами с контактами и клеммами, к которым прикрепляются пружины для вилок.

Большинство современных моделей оснащены заземляющими контактами, которые призваны повышать безопасность системы и снижать напряжение со всех подключенных через блок электроприборов.

Количество точек подключения устанавливаемого розеточного блока определяется исходя из наличия бытовой техники, посаженной на одну группу

Розеточные блоки бывают двух типов:

Предназначены для скрытой проводки. Устанавливаются в толщу стены с помощью модуля из выполненных в форме стаканов подрозетников;
Предназначены для открытой проводки. Устанавливаются на поверхность стены с помощью выполненного в форме пластины подрозетника.

Кроме двух основных разновидностей розеточных блоков есть еще весьма практичный выдвижной тип. Они легко монтируются в столешницу или в шкаф, из которых выдвигаются в период эксплуатационной необходимости. Их принцип работы аналогичен источникам питания, расположенным на/в стене.

Розеточные блоки часто устанавливают на кухнях, располагая их за рабочим столом на высоте в 10 см, внутри кухонных тумб и за стенками соседних тумбочек на уровне 30-60 см от чистового пола. Встроенные розетки удобно использовать при подключении группы не мощных бытовых приборов: вытяжки, мультиварки, холодильника…

Врезной корпус выдвижной розеточной группы, состоящей из трех-пяти электроточек, остается скрытым в столешнице до тех пор, пока слегка не надавишь на его верхнюю панель

При обустройстве залов и гостиных их размещают возле компьютерных столов или за экраном телевизора. Розеточные группы из трех электроточек часто можно встретить и ванных комнатах. Но в этом случае используют устройства с влагозащищенными корпусами, размещая их на расстоянии не менее 60 см от источника воды.

Оптимальная высота размещения

Не всегда получается заранее все просчитать при работе с электропроводкой под телевизор, тем более он может сломаться, и вы будете приобретать другой, отличный по своей конструкции от прежнего. Специально для таких ситуаций был разработан универсальный подход выбора высоты размещения розетки.

Согласно этому методу, оптимальная высота размещения розетки для вашего ТВ составляет около 130-140 сантиметров от пола. Эти данные, как правило, используются в тех помещениях, в которых просмотр телевизора осуществляется сидя.

Откуда взяты эти цифры и как самостоятельно рассчитать на какой высоте делать розетку для телевизора будет рассказано ниже, также будет предоставлена формула, применяющаяся при расчетах.

Как рассчитать высоту розетки для телевизора по формуле

Основным критерием для правильного местоположения розетки под телевизор является непосредственно размещение самого телевизора. При этом не нужно забывать, что телевизор должен располагаться под прямым градусом от глаз смотрящего. Если принять ваш взгляд за линию, то плоскость экрана телевизора должна находиться под углом в 90 градусов к этой воображаемой линии.

Расположение телевизора в гостиной рекомендуется на уровне от 120 сантиметров от пола. Именно на этом уровне находятся глаза человека, сидящего на диване или на кресле.

На изображении ниже можно увидеть как правильно установить розетку: по вертикальной оси, ближе к верхнему краю корпуса. Результат был получен с помощью простых математических вычислений.

Самой популярной диагональю современного телевизора считается диагональ 32 дюйма, высота диагонали такого телевизора около 40 сантиметров. Это самый маленький дисплей, меньше не покупают, только больше. Для своих расчетов мы берем высоту телевизора, берем высоту устанавливаемой розетки, которая вместе с пластмассовой рамкой составляет 8 сантиметров. Далее используем формулу.

Если телевизор расположен на высоте 120 сантиметров от пола, то получается следующее решение: 120+40/2-8=132. Все размеры округлены для большей наглядности.

Если же использовать в формуле точные цифры, то в результате розетка будет на 4 сантиметра ниже верхнего края дисплея взятого в пример телевизора, поэтому она не будет заметной даже если смотреть телевизор стоя.

Даже не прибегая к математике можно установить розетку на высоте 140 сантиметров, в таком случае она все равно будет скрыта корпусом телевизора, а за счет регулируемых кронштейнов всегда можно немного изменить положение и высоту телевизора.

Вывод следующий: если знаем параметры телевизора – рассчитываем все по формуле, если не знаем – монтируем розетку на высоте 140 сантиметров от пола.

На изображении выше можно увидеть прекрасный вариант расположения розетки: она утоплена в стену. Если ваша стена и наличие необходимых инструментов позволяют это сделать – это будет наилучшим расположением. Больше высота розеток для телевизора не вызовет у вас затруднений.

Друзья хочу отметить, подбирая высоту установки розеток для телевизора нет четких норм или правил. В этом вопросе в каждом конкретном случае нужен индивидуальный подход, все зависит от диагонали TV, размера мебели, высоты потолков и т.п. В этой статье даны лишь рекомендации, опираясь на которые вы сможете сделать правильный выбор.

Похожие материалы на сайте:

Где разместить выключатель освещения
Оставлять ли зарядное устройство в розетке
Как запитать вытяжку от розетки

Расстояния и места размещения

Здесь уже понадобятся точные размеры кухни – длина, высота помещения. Постепенно, в виде прямоугольников прорисовываете технику и все шкафчики.

Если кухня угловая, то же самое проделываете со смежной стеной.

Далее, берете свой план с количеством розеток и переносите их на развертки стен. Для каждой техники придерживайтесь своих правил.

Розетка для холодильника

Для встроенного холодильника розетку лучше размещать в цоколе кухни — так она будет в доступе, и при необходимости прибор можно отключить. Не следует располагать розетку за прибором — она может мешать установке каркаса и самого холодильника. Если конфигурация кухни позволяет, можно разместить розетку в соседнем шкафчике. В этом случае высота розетки варьируется от 20 до 70 см от уровня чистого пола и не далее 10–20 см от самого холодильника.

Для отдельно стоящего холодильника допускается размещение розетки непосредственно за ним. Но наилучший вариант — 5–10 см от холодильника: розетка будет в постоянном доступе, и при необходимости отключить холодильник его не придется двигать.

Розетки рабочей зоны и над столешницей

Высота столешницы как правило 85см, максимум 90см. Затем идет простенок высотой 550-600мм и далее шкафчики.

Размещайте розетки в этой зоне в 105см от пола.

В таком случае они не окажутся посередине простенка, и их удобно будет прикрыть той же самой микроволновкой.

Минимальное расстояние от столешницы должно быть не менее 5см, чтобы кухонный плинтус их не задевал. Места расположения — один комплект в любом углу, плюс между варочной поверхностью и мойкой.

Как уже говорилось выше, минимум по две штуки. Если вам не нравится вид розеток над кухонным фартуком, рассмотрите вариант выезжающего блока из столешницы.

Обязательно нужно продумать, будет ли встраиваемая техника в верхних шкафчиках. Например, микроволновка.

Под нее также придется делать отдельную розетку. Тянуть шнуры сверху до зоны столешницы не по фэншую.

Вытяжка

Также вверху на высоте 1,9м-2,0м выводится розетка под вытяжку. Однако многое может зависеть от марки. Если это дешевый вариант, то можно обойтись выводом кабеля и затем подключить его прямо внутри техники.

Но если, это дорогая модель, то она идет со своей вилкой. А срезание заводской вилки влечет за собой потерю гарантии.

Розетки для варочной поверхности и духового шкафа

Если это не единый прибор — электроплита, варочная поверхность и духовой шкаф подключаются в разные розетки. Когда духовка расположена классическим способом под варочной поверхностью, розетки размещают на высоте 10 см от уровня чистого пола в цоколе кухни по центру каркаса или в соседнем шкафчике.

Если духовой шкаф встраивают в колонну, розетку устанавливают там же, по центру каркаса на высоте 55—70 см от уровня чистого пола, в зависимости от нижних ящиков. Возможно также ее размещение и в цоколе кухни.

А вот расположение непосредственно за духовым шкафом — недопустимо. Есть большая вероятность того, что вилка, включенная в розетку, будет мешать установке прибора.

Посудомойка

Также запрещено помещать розетки за посудомоечной машинкой и стиралкой. Возле обеденного стола (если он находится возле стены, а не по центру кухни), желательно запланировать одну розетку.

В большие праздники, при наплыве гостей и родственников в квартире, обязательно понадобится что-то подключить на столе – миксер, соковыжималку, кухонный комбайн и т.п.

Да и в простые дни, туда запросто можно будет пристроить ноутбук при работе на кухне.

Розетка и выключатель для подсветки

А вот для подсветки необходима не только розетка, но и выключатель. Оптимальное расположение выключателя — в группе с бытовыми розетками на фартуке.

Розетка также может располагаться над кухней или внутри одного из навесных шкафов. Высота ее расположения зависит от высоты кухонной комбинации и каркасов.

Совет: если цвет плитки на фартуке в вашей кухне отличается по цвету от мебельных фасадов и стен, не стоит мириться и покупать розетки стандартного цвета — белого, бежевого или серого. Компания Legrand выпустила коллекцию розеток и выключателей Celiane со сменными рамками, цвет которых вы можете комбинировать сами: например, зеленые — для розеток над столешницей, бежевые, под цвет мебели, — для выключателя подсветки, а розетку для телевизора сделать серой.

В коллекции Céliane 44 варианта декоративной отделки рамок. Пластик и металл, пять видов стекла, натуральное дерево, кожа и другие материалы. Рамки и лицевые панели можно комбинировать как угодно — в любом подходящем вашему интерьеру варианте. Все рамки сочетаются с лицевыми панелями механизмов в четырех цветах: белый, слоновая кость, титан, графит.

Расположение точек освещения

Точки управления освещением в доме делятся на три основные группы:

Сюда попали классические выключатели – это приборы разных видов, зачастую с одной или двумя клавишами. А вот благодаря трехклавишным выключателям, можно одновременно задействовать три разные группы осветительных установок.
В эту группу вошли переключатели, задействовав которые, осуществляется регулирование несколькими источниками освещения сразу из разных мест.
В данную группу попали такие устройства, в которых регулирующие освещением механизмы, уже встроены в инструменты освещения. Среди них настольная лампа и напольный светильник/

В квартире практически все помещения оснащены одно- или двухклавишные выключателями, что считается оправданным, а главное комфортным.

В категорию общего освещения часто попадают светильники, размещающиеся под потолком, дающие равномерный рассеянный свет

Например, для ванной комнаты дополнительным источником света может стать светильник над зеркалом. Но регулирование для такого прибора осуществляется с помощью встроенного выключателя

Для спальни существует своя, уникальная система переключателей. Она позволяет регулировать источник света одновременно из разных мест. Рассмотрим удобство на примере.

Каждое спальное место необходимо оборудовать светильником в виде ночника на столике, прикроватной тумбе, настенного бра или торшера

Каждый раз, когда надо включить или выключить свет, приходится вставать с кровати, поскольку рубильники находятся достаточно далеко от кровати. Выход очевиден. В помещении монтируется сразу три выключателя. Один на выходе из комнаты, а остальные два – по обе стороны кровати. В итоге регулировать освещение в спальне стало очень просто, а доступ к рубильникам будет под рукой.

Инструкция по установке тв розеток

Начать следует с монтажа кабелей. Для этого понадобится некоторое количество приспособлений:

При слабо поступающем сигнале будет необходимо усилить теле-импульс, что усилит сигнал и улучшит изображение;
Также разделитель тв провода, потому как сигнал будет подаваться общий, а только потом разделится по всем телезрителям;
Теле-сигнальный сумматор, соберет вместе сигналы разной частоты и передаст импульс с помощью проводника на ваш телевизор;
Далее необходимы антенные штекера, для закрепления телевизионного кабеля, путем пайки, которая создаст надежное соединение.

Следующий этап – монтаж. В первую очередь, следует определиться с типом крепежа, которые делятся по видам установки розетки:

Накладыющаяся
Закрытый монтаж
Проходная

Далее понадобятся рабочие инструменты для монтажа:

сама ТВ-розетка;
перфоратор;
отвертки разных видов;
крепежи;
приспособления для удаления изоляции.

Порядок монтажа прибора:

По габаритам прибора проделывается отверстие в стене.
Непосредственно сама установка и фиксирование устройства.
Снятие изоляции провода, контролируем процесс, особенно препятствуем повреждению жила, иначе кабель может перегнуться и обломиться.
Закрепляем все с помощью винта.
Фиксируем наружной крышкой.

Если все операции проведены правильно и тщательно, то прибор полностью готов к применению.

За и против

Телевизор – популярный электроприбор. Современная техника оборудована множеством инструментов, функций и расширенных возможностей. Плоская телеаппаратура монтируется на стене, поскольку такое расположение экономит место и выглядит современно

Чтобы техника работала, нужно подключение к сети, поэтому так важно знать, как правильно и грамотно расположить розетки для телевизора

У правильного монтирования оборудования ряд преимуществ:

Возможность спрятать провода, шнуры, идущие от аппаратуры. Убрав их за экран, улучшается внешний вид гостиной или спальни.
Сокращение расстояния между розеткой и ТВ-приемником до минимального. Современная техника имеет тонкий экран, не занимает много места, в отличие от коробок, поэтому смотрится утонченнее и изысканнее.
Найдя подходящее место для разъема, устанавливают крепления и размещают шнуры таким образом, чтобы гнездо не создавало препятствий.
Включение необходимой техники в один блок.
Создание безопасности для детей. Они не дотянутся до разъемов.

Если разъем смонтировать далеко от крепления телевизора, то его потребуется переносить, а это немалый объем работы. Можно воспользоваться удлинителем, но он будет некрасиво проходить через комнату, портя внешний облик помещения.

Особенности параллельной и проходной схемы

Если вы не ограничились установкой розетки для одного телевизора и хотите воспользоваться «звездочной» схемой, обратите внимание на следующие нюансы:

В первую очередь монтируем сплиттер, а уже затем – розетки.
К каждому выходу сплиттера присоединяем один кабель, который должен заканчиваться монтажом одной розетки (простой или оконечной).
Устанавливая простые модули, учтите, что они не оснащены фильтрами.

Следите за частотой. По ГОСТу (Р 52023), возможная частота должна укладываться в рамки от 40 до 1000 МГц, а некоторые устройства «сужают» указанные границы. Например, рабочий диапазон DOCSIS v.2.0 – от 47 до 862 МГц, соответственно, розетки поддерживают эти ограничения.

Если вы являетесь владельцем большого двухэтажного коттеджа, то разводку кабелей различного назначения необходимо продумать до начала отделочных работ. На схеме – пример подключения различных технических устройств с указанием типа кабелей, цифрами обозначены телеприемники

Если вас не интересует цифровое телевидение и вы выбрали последовательную схему подключения, не забудьте про количественное ограничение.

Чем больше розеток – тем слабее сигнал. Из допускаемых российским ГОСТом уровнем в 57-83 дБ уже при установленных 3-4 штуках вы исчерпываете отпущенный лимит (на каждую розетку – около 15 дБ).

Со спецификой установки и подключения компьютерной розетки ознакомит следующая статья, с содержанием которой мы советуем ознакомиться.

Высота розеток на кухне

В этом помещении сосредоточено до половины, а иной раз и больше, общего количества домашней техники. При этом часть техники является встроенной или стационарной, с частью работают исключительно на столе. Поэтому вопрос расположения розеток на кухне – схема и высота размещения – стоит рассмотреть отдельно.

А вот для кухни островного типа устройство электроснабжения немного сложнее – потребуется делать вывод через пол, под напольным покрытием, или подводить кабели с потолка, чтобы обеспечить электроэнергией расположенные на удалении от стен электроприборы. Для стационарно установленной техники – плиты, посудомоечной машины, вытяжки – розетки также делаются стационарными, скрытыми (обычно их прячут столах и тумбах). Для мелкой, периодически подключаемой техники удобно сделать полускрытую розетку, которая в обычном положении находится под столешницей, а при необходимости разворачивается гнездами для вилок вверх-вперед.

Естественно, такие устройства нуждаются в качественной защите от намокания. Это можно сделать и самостоятельно, устроив по периметру поднимаемой панели уплотняющую прокладку. Но лучше приобрести готовое устройство фабричного производства с подъемным механизмом и защитной панелью.

Удобен также вариант с подъемным блоком розеток, обычно скрытым под столешницей, причем подходит он как для островной кухни, так и для обычной, пристенной.

В этом случае, конечно, нижнее гнездо находится на не слишком удобном для подключения расстоянии от столешницы, но это компенсируется тем, что на стенах нет дополнительных электрических «украшений».

Если не использовать скрытые в столешнице точки подключения, для техники с постоянным расположением можно использовать розетки в шкафах. Этот вариант чаще всего используют для средней по габаритам техники – хлепопечек, мультиварок, кухонных комбайнов, кофемашин и так далее.

Прибор может быть подключен постоянно или только по мере необходимости. Защитить оборудование от пыли, грязи и влаги можно подъемными, распашными, раздвижными или подъемно-поворотными дверками, как показано на фото выше.

Если техника «прячется» в нижних шкафах, то есть ниже уровня столешницы, можно организовать выдвижные полки с держателями для кабеля электроприбора, который не позволяет проводу попадать между рабочими элементами мебели и при этом удерживает его в нужном положении. Розетка в этом случае размещается на стене кухни (или задней стенке шкафа).

Аналогично можно сделать выдвижные полки и для техники, размещенной выше уровня столешницы.

Если вариант скрытого монтажа не подходит, высота розеток на кухне над столешницей выбирается по трем критериям:

удобство использования. Очень маленькое расстояние до столешницы затрудняет включение прибора, мешает уборке поверхности;
безопасность электросети. Размещенные практически вплотную к рабочей поверхности розетки попадают в зону риска – брызги, случайное намокание во время очистки столешницы, мелкий мусор способны сильно затруднить работу устройства и даже привести к короткому замыканию;
длины провода прибора. Большинство мелкой, относительно стационарной техники имеют небольшую длину кабеля, поэтому поднимать розетки слишком высоко не стоит.

Оптимальным расстоянием считается 15…30 см от уровня стола, причем для удобства прокладки кабелей очень рекомендуется располагать все точки на одной горизонтальной линии.

Таких линий может быть три: нижняя для крупной стационарной техники, средняя для розеток над столешницей, верхняя – для подключения вытяжки и подсветки шкафов.

Важно: снизить риск КЗ поможет удаление розетки (или их группы) от мойки не менее чем на 50…60 см.

Высота розетки для вытяжки выбирается либо выше уровня ее размещения, либо ниже (под шкафом, в который она встроена, или под нижней панелью самой вытяжки. При этом верхний вариант расположения более удачен – на пластиковых внешних элементах розетки не скапливаются частицы жира и копоти, возникающие в процессе приготовления еды.

Достаточно удобно расположение группы электроприборов на одном уровне с рейлингами.

В этом случае расстояние от столешницы составляет 35…50 см.

Интересный момент: чтобы не штробить и не сверлить стену под каждый электроприбор в отдельности, можно использовать специальную установочную планку. Гнезда для подключения техники и выключатели на ней крепятся в наиболее удобном порядке, а провода проходят в каналах планки.
