Монтаж электропроводки начинается с подбора подходящего кабеля, от которого зависит пожарная безопасность всего здания. Ошибка в выборе сечения или материала жилы приводит к перегреву линий и выходу из строя автоматических выключателей. Качественный медный кабель по ГОСТу стоит в среднем на 30-50% дороже аналогов, произведенных по ТУ, но служит более 30 лет без потери свойств. Знание того, как выбрать качественный электрокабель, позволяет избежать дорогостоящего переделывания сети. Грамотный расчет материалов сокращает время монтажа и исключает лишние траты.
Основы устройства и назначение кабельной продукции
Электрокабель представляет собой сложную инженерную конструкцию, предназначенную для передачи электрической энергии. Основными компонентами изделия являются токопроводящая жила и защитная изоляция. Жила отвечает за пропуск тока, а изоляция из полимеров предотвращает короткое замыкание и защищает людей от поражения электричеством. Такие изделия используются для создания стационарных сетей в жилых домах, промышленных объектах и уличных коммуникациях.
Классификация и популярные марки кабелей

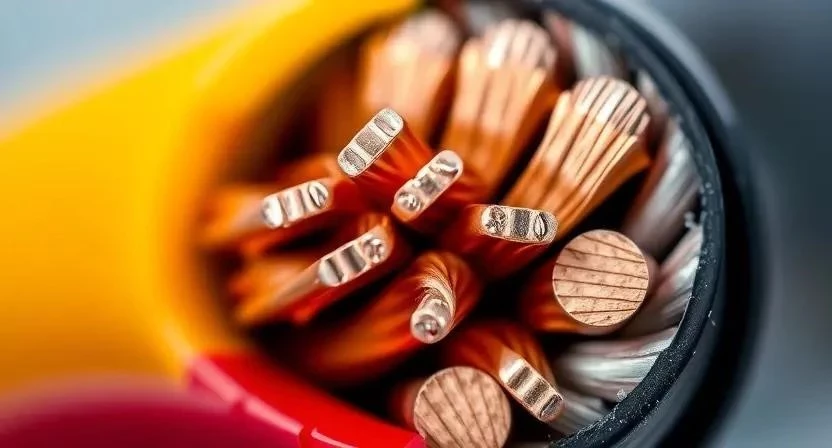

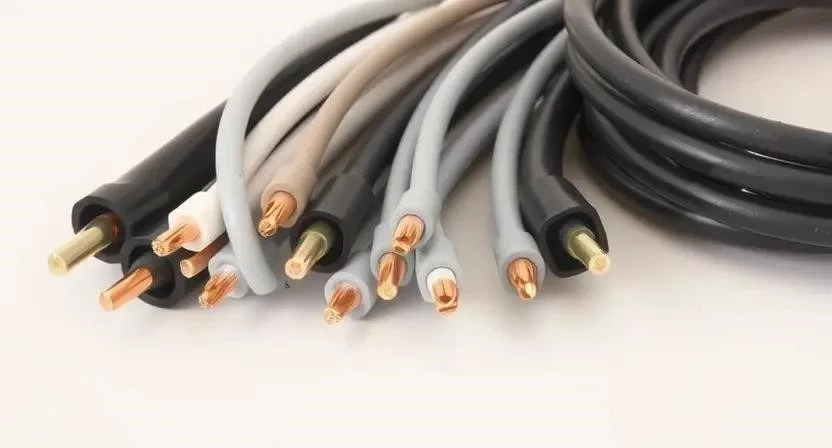

Разновидности кабельной продукции разделяют прежде всего по материалу токопроводящего сердечника. Медь обладает высокой проводимостью и гибкостью, в то время как алюминий дешевле, но более хрупок и подвержен окислению. Тип изоляции определяет стойкость к влаге, температуре и воздействию огня. Среди наиболее востребованных марок выделяют ВВГ (виниловая изоляция, без поддержки), NYM (с дополнительным наполнителем для защиты) и ПВС (гибкий провод для удлинителей).
| Марка кабеля | Материал жилы | Особенности изоляции | Основное назначение | |
|---|---|---|---|---|
| ВВГнг-LS | Медь | Не поддерживает горение, низкое дымовыделение | Стационарная проводка в квартирах | |
| NYM | Медь | Трехслойная изоляция с заполнением | Монтаж в сухих помещениях, штробах | |
| ПВС | Медь (многожильный) | Мягкая ПВХ-оболочка | Переносные приборы, удлинители | |
| СИП | Алюминий | Сшитый полиэтилен | Воздушные линии электропередач | |
| ВВГ | Медь | Стандартный ПВХ | Промышленные объекты, склады |
Технические параметры и показатели нагрузки
Технические характеристики определяют допустимый предел эксплуатации линии. Сечение жилы напрямую влияет на величину тока, который может пройти через кабель без перегрева. Номинальное напряжение для бытовых сетей составляет 220/380 В. Температурный режим эксплуатации обычно варьируется от -50 до +50 градусов. Класс гибкости указывает на то, состоит ли жила из одного монолитного провода или из множества тонких нитей.
| Сечение жилы (мм²) | Максимальный ток (А) | Рекомендуемая нагрузка (кВт) | Типичный автомат защиты (А) |
|---|---|---|---|
| 1.5 | 19 | 3.5 — 4.0 | 10А — 16А |
| 2.5 | 25 | 5.0 — 5.5 | 16А — 25А |
| 4.0 | 35 | 7.0 — 8.0 | 25А — 32А |
| 6.0 | 40 | 9.0 — 11.0 | 32А — 40А |
| 10.0 | 50 | 12.0 — 15.0 | 40А — 50А |
Сферы применения в разных помещениях
Выбор кабеля зависит от конкретной задачи и условий эксплуатации. Для линий освещения достаточно сечения 1.5 мм², тогда как для розеточных групп обязательно использовать 2.5 мм². Силовые линии для электроплит или варочных панелей требуют сечения от 4.0 до 6.0 мм². В ванных комнатах и кухнях предъявляются повышенные требования к влагостойкости и электробезопасности. Запрещено использовать гибкие провода ПВС для скрытой стационарной прокладки в стенах.
Технология монтажа и правила работы

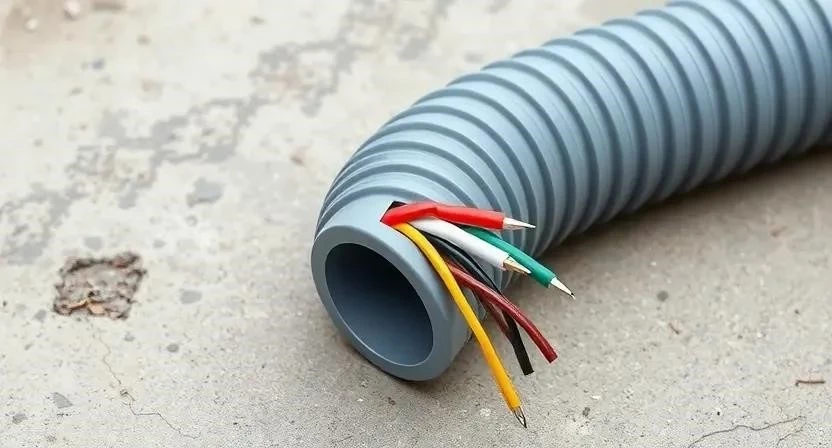

Процесс прокладки требует строгого соблюдения норм ПУЭ. Кабель укладывают в штробах или защитной гофротрубе для предотвращения механических повреждений. Крепление осуществляется с помощью пластиковых клипс или стяжек с шагом 40-60 см. Для зачистки изоляции используют специальные стрипперы, чтобы не повредить медную жилу.
- Стриппер для зачистки изоляции (обязательно)
- Штроборез с пылесосом (обязательно)
- Перфоратор (обязательно)
- Отвес или лазерный уровень (обязательно)
- Клеммники WAGO или винтовые (обязательно)
- Гофротруба ПВХ (желательно)
- Диэлектрический индикатор напряжения (обязательно)
- Стяжки нейлоновые (желательно)
- Штангенциркуль для проверки сечения (желательно)
Пример из опыта: При монтаже в старом фонде я столкнулся с тем, что стандартные клипсы не держали кабель в рыхлом кирпиче. Пришлось использовать монтажную пену в сочетании с ПВХ-трубами, что обеспечило жесткую фиксацию и защиту от перетирания.
- Разметка трасс на стенах с помощью уровня (30-60 мин)
- Прорезание штроб штроборезом (2-4 часа)
- Очистка пазов от строительного мусора (30 мин)
- Прокладка гофротрубы по маршруту (1-2 часа)
- Затяжка кабеля в гофру (1-3 часа)
- Фиксация кабеля клипсами или стяжками (1 час)
- Маркировка каждой линии для последующего подключения (30 мин)
- Зачистка концов жил под клеммы (15 мин на точку)
- Подключение к распределительной коробке (2-3 часа)
- Установка автоматических выключателей в щитке (2 часа)
- Тестирование линии на прозвон и напряжение (1 час)
Соблюдение техники безопасности подразумевает полное обесточивание сети перед началом работ. Температура в помещении при монтаже должна быть выше +5 градусов, чтобы изоляция не трескалась при изгибах.
Расчет необходимого количества кабеля
Определение объема материалов производится путем суммирования длин всех линий с добавлением запаса. Формула расчета выглядит так: L = (Длина трассы × Количество жил) + Запас на изгибы и подключения. Обычно закладывают 10-15% дополнительной длины на подъем к потолку и спуск к розеткам.
| Тип комнаты | Средняя площадь (м²) | Кол-во точек (свет/розетки) | Примерный расход кабеля (м) |
|---|---|---|---|
| Кухня | 10 | 1 свет / 6 розеток | 40 — 60 |
| Гостиная | 20 | 2 свет / 8 розеток | 70 — 100 |
| Спальня | 15 | 1 свет / 4 розетки | 30 — 50 |
| Ванная | 5 | 1 свет / 2 розетки | 20 — 30 |
| Прихожая | 7 | 1 свет / 2 розетки | 25 — 40 |
Производители и проверка подлинности
Выбор бренда напрямую влияет на реальное сечение жилы. Продукция, изготовленная по ГОСТ, имеет строго определенный диаметр меди, тогда как кабели по ТУ часто имеют заниженное сечение (на 10-20%). Чтобы отличить оригинал от подделки, следует проверять маркировку на оболочке: она должна быть четкой, с указанием завода-изготовителя и даты выпуска. Настоящий качественный электрический кабель имеет однородный цвет изоляции без пузырьков воздуха.
Преимущества и недостатки материалов
Сравнительный анализ показывает, что медь значительно превосходит алюминий по всем параметрам, кроме стоимости. Кабели с индексом LS (Low Smoke) являются наиболее безопасными для жилых помещений, так как при нагреве не выделяют едкого дыма.
- Высокая электропроводность медных жил
- Стойкость к коррозии (особенно у оловянных жил)
- Отсутствие риска хрупкого излома при монтаже
- Пожарная безопасность индекса LS
- Длительный срок эксплуатации без замены
- Совместимость со всеми типами современных клемм
- Стабильность сопротивления при нагрузках
- Легкость зачистки изоляции
Минусами медных кабелей остаются высокая цена и склонность к окислению при контакте с алюминием без специальных переходов.
Сравнение популярных марок
Разные типы кабелей подходят для разных условий. ВВГнг-LS идеален для скрытой проводки, NYM удобен для монтажа в сухих помещениях благодаря защитному слою, а ПВС предназначен исключительно для временных соединений.
| Характеристика | ВВГнг-LS | NYM | ПВС |
|---|---|---|---|
| Тип монтажа | Скрытый / Открытый | Скрытый / Открытый | Открытый (переносной) |
| Гибкость | Низкая (монолит) | Средняя | Высокая (многожильный) |
| Пожаробезопасность | Высокая (LS) | Средняя | Низкая |
| Цена | Средняя | Выше среднего | Низкая |
| Срок службы | 30 лет | 30 лет | 10-15 лет |
Стоимость и рекомендации по покупке
Цена продукции формируется из стоимости цветного металла и качества полимеров. Покупать кабель рекомендуется в специализированных электротехнических магазинах или у официальных дилеров заводов. В чеке и паспорте изделия обязательно должно быть указано соответствие ГОСТ. Подозрительно низкая цена часто свидетельствует о заниженном сечении жилы, что опасно при высоких нагрузках.
Анализ отзывов и практический опыт
Мастера-электрики часто жалуются на дешевые кабели, у которых изоляция «стеклянная» — она трескается при малейшем изгибе. Владельцы жилья отмечают, что использование кабеля по ТУ привело к оплавлению розеток при включении мощного обогревателя.
Пример из опыта: Однажды я купил бюджетный кабель, который выглядел как качественный. Однако при зачистке выяснилось, что фактическое сечение было 2.1 мм² вместо заявленных 2.5 мм². Это привело к тому, что кабель грелся под нагрузкой в 3 кВт, и мне пришлось заменить всю линию.
Часто задаваемые вопросы
Замена старого алюминиевого кабеля на медный — единственный способ обеспечить безопасность в старых домах. Смешивать медь и алюминий напрямую запрещено из-за возникновения гальванической пары, что ведет к окислению и пожару. Для соединения таких металлов используют специальные клеммники или переходные гильзы.

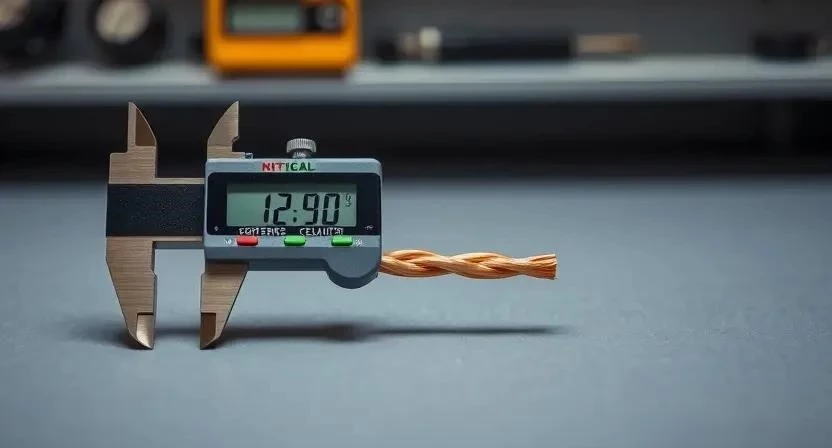

- Используйте штангенциркуль для замера диаметра жилы (сравните с таблицей ГОСТ).
- Проверяйте эластичность изоляции: она не должна трескаться при сгибе.
- Убедитесь в наличии маркировки на каждом метре кабеля.
- Не покупайте кабель без паспорта качества от производителя.
- Всегда берите запас 10% для компенсации ошибок раскладки.
Пример из опыта: Чтобы проверить честность продавца, я всегда замеряю диаметр жилы штангенциркулем прямо в магазине. Если заявлено 2.5 мм², а по факту 2.2 мм² — такой кабель я не беру, даже если он стоит в два раза дешевле.
