Организация электрики в помещении с повышенной влажностью представляет собой сложный процесс, требующий строгого соблюдения норм ПУЭ и ГОСТ. Среднее время выполнения работ занимает от 2 до 5 дней, а стоимость материалов варьируется в зависимости от выбранного класса защиты IP. Правильный электромонтаж в ванной комнате исключает риск поражения током и предотвращает короткие замыкания. Четкое планирование позволяет избежать дорогостоящих переделок на этапе чистовой отделки.
Особенности подготовки к работам
Высокий уровень сложности данной задачи обусловлен спецификой среды, где вода и электричество создают опасное сочетание. Для реализации проекта требуются базовые навыки работы с электроинструментом и понимание принципов электробезопасности. Оптимально проводить разводку электрики в ванной на этапе черновых работ, сразу после демонтажа старых покрытий, но до начала укладки плитки. Сроки выполнения зависят от количества точек освещения и розеток.
Перечень необходимых материалов
Выбор комплектующих напрямую влияет на долговечность системы. Основным материалом служит кабель ВВГнг-LS, который не поддерживает горение и имеет низкое дымовыделение. Для защиты механизмов используются подрозетники и розетки со степенью защиты IP44 или IP65. Безопасность обеспечивается установкой УЗО и автоматических выключателей в распределительном щите.
- Кабель ВВГнг-LS сечением 2.5 мм² для розеток;
- Кабель ВВГнг-LS сечением 1.5 мм² для освещения;

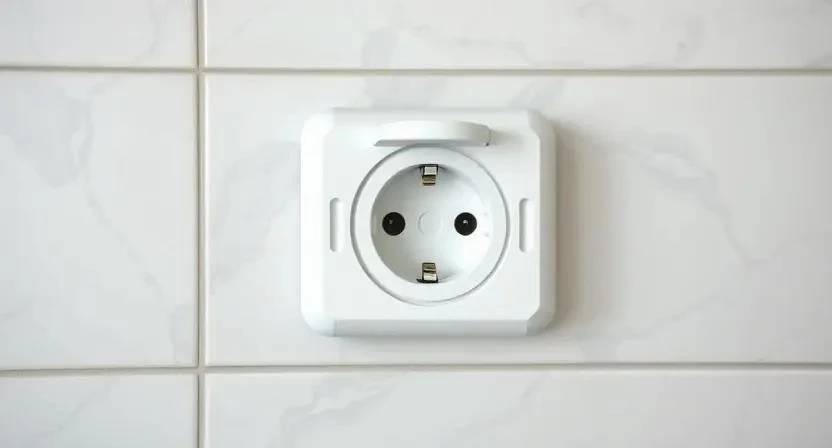

- Влагозащищенные розетки IP44/IP65;
- Специальные влагостойкие подрозетники;

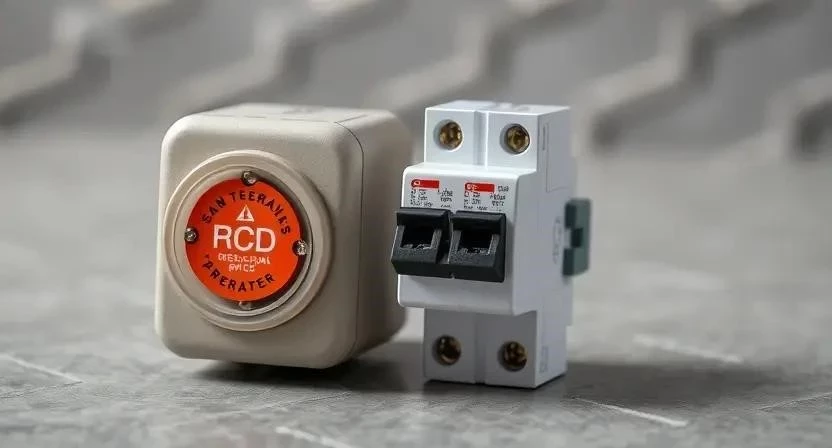

- Устройство защитного отключения (УЗО);
- Автоматические выключатели;
- Гофрированная труба (ПВХ или ПНД);
- Клеммники для соединений;
- Монтажные коробки.
| Материал | Расход на площадь (ориент.) | Цена за ед. | |
|---|---|---|---|
| Кабель ВВГнг-LS 3х2.5 | 20-30 м | 80 руб/м | 2400 руб |
| Кабель ВВГнг-LS 3х1.5 | 15-25 м | 60 руб/м | 1500 руб |
| Розетка IP44 | 2-3 шт | 450 руб/шт | 1350 руб |
| УЗО (10мА/30мА) | 1 шт | 1200 руб/шт | 1200 руб |
| Гофра 20 мм | 30-40 м | 25 руб/м | 1000 руб |

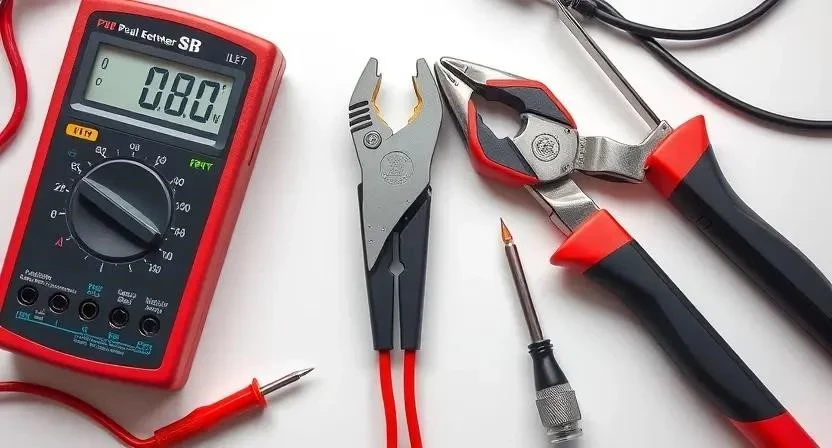

Инструментарий для монтажа
Профессиональное оборудование значительно ускоряет процесс и повышает качество штробления. Перфоратор и штроборез необходимы для создания каналов в бетонных или кирпичных стенах. Стриппер позволяет аккуратно снимать изоляцию, не повреждая жилы провода. Мультиметр используется для финальной проверки цепи на отсутствие замыканий.
| Инструмент | Назначение | Обязательно/Желательно | Ориент. цена |
|---|---|---|---|
| Перфоратор | Бурение отверстий, штробление | Обязательно | 5000-15000 руб |
| Штроборез | Создание ровных канавок | Желательно | 7000-12000 руб |
| Стриппер | Снятие изоляции с кабеля | Обязательно | 800-2000 руб |
| Мультиметр | Проверка напряжения и целостности | Обязательно | 1500-4000 руб |
| Уровень | Выравнивание розеток | Обязательно | 500-1500 руб |
Первичная подготовка помещения
Работа начинается с полной очистки стен от старой краски, обоев или плитки. Пол и оставшаяся мебель должны быть защищены плотной пленкой. Важно организовать своевременный вынос строительного мусора, чтобы обеспечить свободный доступ к стенам. Также необходимо проверить исправность вентиляции, так как она влияет на общий уровень влажности в будущем.
Работа с поверхностями стен
Разметка точек расположения выключателей и розеток производится с учетом эргономики и зон доступа к воде. После этого выполняется штробление стен, при котором строго контролируется глубина канавок, чтобы не ослабить конструкцию стены. Поверхности обрабатываются грунтовкой для лучшего сцепления с последующим слоем штукатурки. Готовность к прокладке кабеля подтверждается отсутствием пыли и ровностью штроб.
Технология проведения электромонтажных работ
Процесс монтажа разделен на последовательные этапы, каждый из которых требует точности. Личный опыт показывает: если не проверить глубину подрозетника до начала плиточных работ, механизм может не встать вровень со стеной, что приведет к нарушению герметичности.
- Составление схемы разводки (2-4 часа). Определение всех потребителей и расчет нагрузок.
- Монтаж распределительных коробок (3-5 часов). Установка в верхних точках стен.
- Прокладка кабеля в гофре (6-10 часов). Закрепление провода в штробах.
- Установка подрозетников (3-6 часов). Фиксация на гипсовый раствор.
- Подключение заземления (2-3 часа). Соединение всех токопроводящих частей.
- Монтаж УЗО в щитке (1-2 часа). Установка защиты от утечек тока.
- Установка влагозащищенных розеток (2-4 часа). Монтаж механизмов с IP44/65.
- Монтаж осветительных приборов (3-5 часов). Установка светильников в потолке.
- Проверка цепи мультиметром (1-2 часа). Тестирование на пробой и замыкание.
- Финишное подключение (2-3 часа). Подача напряжения и проверка работоспособности.
| Этап работ | Время | Особенности |
|---|---|---|
| Разметка и штробление | 1 день | Соблюдение глубины канавок |
| Прокладка кабеля | 1 день | Использование гофры ПВХ |
| Установка щитка и УЗО | 0.5 дня | Точное соблюдение схемы фаза-ноль |
| Монтаж розеток/света | 0.5 дня | Проверка уплотнителей IP |
| Тестирование | 2-4 часа | Замер сопротивления изоляции |
При выполнении работ следует поддерживать температуру в помещении не ниже +5°C. Высокая влажность воздуха может негативно повлиять на сцепление штукатурки с кабелем, поэтому рекомендуется просушить стены перед установкой финальных механизмов. Важно использовать автоматику одного бренда для обеспечения полной совместимости компонентов в щитке.
Технические тонкости и требования
Температурный режим при монтаже должен быть стабильным, чтобы избежать трещин в отделочных материалах. Влажность воздуха влияет на выбор изоляции — только специализированные кабели с маркировкой LS допустимы в таких зонах. Время высыхания штукатурки перед установкой розеток составляет от 24 до 72 часов в зависимости от слоя. Совместимость брендов автоматики гарантирует корректную работу дифференциальных автоматов.
Типичные ошибки при разводке
Многие новички совершают критические промахи, которые могут привести к аварии. Из практики: однажды при монтаже выключатель был установлен прямо напротив душевой кабины, что создало риск поражения током при случайном попадании брызг. Исправление таких ошибок требует полного демонтажа плитки в данной зоне.
- Использование обычных розеток вместо влагозащищенных IP44.
- Полное отсутствие заземления в системе.
- Применение кабеля с недостаточным сечением провода.
- Размещение выключателей внутри «влажной зоны» (ближе 60 см к воде).
- Отказ от установки УЗО в цепи питания ванной.
Финансовые расчеты
Стоимость электромонтажа складывается из затрат на материалы и оплаты труда. Личный опыт подсказывает: можно сэкономить, выполнив штробление стен самостоятельно, однако подключение щитка и установку УЗО лучше доверить мастеру-электрику.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Материалы | 7000 | 7000 | 0 |
| Работа по штроблению | 0 | 3000 | 3000 |
| Прокладка кабеля | 0 | 4000 | 4000 |
| Монтаж щитка/УЗО | 0 | 2500 | 2500 |
| Установка розеток/света | 0 | 2000 | 2000 |
| 7000 | 18500 | 11500 |
Эксплуатация и обслуживание
После завершения работ необходимо регулярно проверять плотность прилегания защитных крышек розеток. Раз в месяц рекомендуется нажимать кнопку «Тест» на УЗО для проверки его работоспособности. Срок службы качественных материалов при правильной эксплуатации составляет до 25 лет. Основное правило использования — не прикасаться к электроприборам мокрыми руками.
Варианты реализации проводки
Выбор метода прокладки зависит от стадии ремонта и бюджета. Скрытая проводка эстетичнее, но требует штробления, в то время как открытая монтируется быстрее в кабель-каналах. Существуют также специализированные системы быстрого монтажа для гипсокартонных перегородок.
- Скрытая проводка в штробах (эстетично, долговечно);
- Открытая проводка в гофре (быстро, легко обслуживать);
- Проводка в кабель-каналах (для технических помещений);
- Системы быстрого монтажа (для ГКЛ);
- Использование дифференциальных автоматов вместо связки Автомат+УЗО;
- Применение кабелей с усиленной изоляцией;
- Разделение линий освещения и силовых розеток.
Ответы на часто задаваемые вопросы
Можно ли ставить розетку рядом с ванной?
Разрешено только при соблюдении дистанции не менее 60 см от края ванны и использовании розеток IP44.
Какой кабель лучше выбрать?
Оптимальным вариантом является ВВГнг-LS с медными жилами.
Обязательно ли устанавливать УЗО?
Да, это обязательное требование ПУЭ для помещений с повышенной влажностью.
Как выбрать степень IP?
Для ванной комнаты минимальный стандарт — IP44 (защита от брызг), для зон прямого контакта с водой — IP65.
Можно ли использовать алюминиевые провода?
Категорически запрещено из-за их хрупкости и склонности к окислению во влажной среде.
Нужно ли заземление в ванной?
Заземление обязательно для всех розеток и осветительных приборов в металлическом корпусе.
Где лучше разместить выключатель?
За пределами ванной комнаты или с использованием влагозащищенного механизма вне зоны прямого попадания воды.
