Вакуумные трубки для солнечного коллектора: типы, эффективность и конструкция

Сборка агрегата своими руками

Процесс сборки вакуумного коллектора начинают с изготовления рамы-подложки для рабочих элементов. Ее монтируют сразу в том месте, которое выделено под агрегат.

Размер и габариты рамы целиком и полностью зависят от модели, которую планируется сделать, и обычно прописываются в инструкции, находящейся среди сопроводительных документов к компонентам.

Готовую раму под коллектор закрепляют на крыше так, чтобы она занимала четкое положение и не качалась. Если крыша строения шиферная, используют обрешоточный брус и крупнокалиберные толстые шурупы. Для других материалов кровли применяют обычные анкера

Места прилегания рамы к поверхности крыши дополнительно фиксирую герметиком, чтобы в будущем через отверстия в дом не попадала вода. Затем к месту монтажа доставляют накопительный бак и шурупами крепят его на верхней части рамы.

На следующем этапе собирают ТЭН, температурный датчик и автоматизированный воздухоотвод. Все вспомогательные узлы и сопутствующие детали ставят на идущие в комплекте смягчающие прокладки. Для крепления температурного датчика используют торцевой ключ.

Далее обустраивают подвод водопроводных коммуникаций. Для этой цели берут трубы из любого материала, стойкого к низким температурным показателям и способного выдерживать до 95°С. Хорошо себя зарекомендовали полипропиленовые трубы и фитинги.

Трубы из полипропилена идеально подходят для организации соединения солнечного коллектора с водопроводной системой жилого помещения. Арматура имеет хорошие физические показатели и эксплуатационную выносливость, надежно служит в течение многих лет и легко заменяется в случае возникновения трещин или надрывов

Подключив водопровод, накопительный бак наполняют водой и тестируют на герметичность. Если в течение 3-4 часов где-то обнаружились утечки, их устраняют.

В конце устанавливают греющие элементы. Для этого медную трубку оборачивают алюминиевым листом и помещают в вакуумную трубку из стекла. Снизу на колбу одевают фиксирующую чашку и пыльник из прочной, гибкой резины.

Верхний медный наконечник трубки до упора вдвигают в латунный конденсатор. Вязкую термоконтактную смазку с труб не удаляют. Защелкивают фиксирующий механизм на кронштейне и по этому же принципу монтируют все оставшиеся стеклянные трубки.

Трубчатые солнечные коллекторы нуждаются в регулярном обслуживании и обязательной чистке, особенно в период активного выпадения снега. Если соблюдать эти простые правила, они будет работать долго и сохранят высокий уровень эффективности в течение всего эксплуатационного срока

На конструкцию ставят монтажный блок, подводят к нему электропитание в 220 вольт и присоединяют к системе три вспомогательных блока – ТЭН, воздухоотвод и температурный датчик.

Последним подключают контроллер, предназначенный для корректного управления комплексом. В меню контроллера вносят желаемые параметры работы и запускают систему в стандартном режиме.

Пошаговый инструктаж по сооружению солнечного коллектора приведен в этой статье.

Критерии выбора коллектора

Если в планы входит купить вакуумный коллектор для отопления, стоит обратить внимание на ряд нюансов, которые помогут определиться с моделью:

1. Для плоской крыши подходит трубчатая гелиосистема. При большой парусности она будет держаться прочно и устойчиво.

2. Изучая технические характеристики, нужно учесть количество трубок, их тип, размеры, площадь оборудования.

Также важно знать объем жидкости, габариты прибора, поверхность абсорбера, качество стекла колб и толщину изолятора

4. Для расчета реальной производительности необходимо выяснить площадь отопления, количество теплопотерь, особенности климата, потребление горячей воды в сутки.

5. При приобретении коллектора также нужно учитывать дополнительные расходы на установку комплектующих: бака, аккумулятора и обменника.

Несмотря на довольно высокую стоимость, гелиоустановки получили большую заинтересованность, о чем свидетельствуют отзывы владельцев, которые воспользовались подобными системами отопления:

«В целях экономии пришлось обратить внимание на солнечные коллекторы для применения в частном пансионате. В сезон расход горячей воды довольно большой, понадобилось выбирать альтернативный способ подачи ГВС и обогрева

Китайский производитель Shentai предлагает купить технику по приемлемой цене, поэтому я остановился на их продукции, тем более, что отзывы, в основном, положительные. Согласно расчетам, мне рекомендовали необходимую мощность, доставили и монтировали все оборудование быстро. По сравнению с затратами на бойлер в каждом номере экономия получилась колоссальная. Недостатков и проблем в работе не наблюдалось».

Евгений Гончар, Краснодар.

«Сейчас все люди стараются перейти на более выгодный источник отопления. Доверившись отзывам, мы также заказали коллектор фирмы Paradigma для своего коттеджа. Сначала использовали, как запасной вариант, через год убедились в эффективности и полностью перешли на обеспечение дома гелиосистемой. Переживали, что трубки могут повредиться от непогоды или ветра, но они прочные, не боятся даже урагана. Благодаря системе накопления можно не волноваться по поводу прекращения работы. Недостатков не нашли, мы довольны своим выбором, хоть и цена немаленькая».

«Поставили коллектор от компании Анди Групп марки SCH-18, так как отзывы о фирме хорошие. Я не очень разбираюсь в технических особенностях, выбирал устройство муж. Но мне нравится, что оно проработало всего сезон, а экономия уже ощущается. Правда, в этом году было много солнца, поэтому накопление энергии практически не прерывалось. Единственный недостаток – не всегда хватает мощности, отопление функционирует хорошо, а с расходом горячей воды приходится быть сдержаннее, так как семья большая. Посмотрим, как коллектор покажет себя в дальнейшем».

«Я работаю в частном детском саду. Владелец два года назад установил на крыше гелиосистему Micoe. Постоянно требуется расход горячей воды и в помещениях должна быть оптимальная температура, а это приличные затраты. С новым оборудованием получается полностью обслуживать отопление, подавать горячую воду без перебоя, еще и нагревать бассейн. Даже ночью все системы функционируют отлично. Так как недостатков я не увидела, думаю купить такой же прибор для своего дома, тем более, что цена приемлемая. Только нужно почитать обзоры, чтобы выбрать подходящую модель».

У всех компаний существует свой диапазон цен на солнечные коллекторы вакуумного типа

При закладке бюджета на гелиосистему для отопления важно произвести предварительные расчеты и определиться с подходящим вариантом. Приблизительная стоимость указана в таблице:

Компания, производитель, модель

Отопление дома солнечным коллектором завоевывает все большую популярность, благодаря универсальности и эффективности. Изготовители разрабатывают новые технологии для улучшения характеристик, надежности и безопасности использования. Владельцы, которые установили системы на дома, уже успели оценить их качество, экономию и высокую производительность.

Компания Rehau специализируется на производстве теплых полов уже много лет.

Промывка и опрессовка системы отопления – процедура, направленная на проверку.

О такой организации обогрева своих жилищ думает все большее количество.

Бойлеры косвенного нагрева

Обзор водонагревателей Thermex

Водяной теплый пол своими руками

Циркуляционный насос для систем отопления

Обзор теплоизоляции марки Техно-Николь

Копирование материалов сайта возможно в случае установки активной индексируемой ссылки на Obogrevguru.ru.

ПГ «Обогревгуру» Москва, Волгоградский проспект 47, к 511б (499) 611-34-45

obogrevguru 2017

Трубчатые гелионагреватели

В системах нагрева одна из первостепенных задач — обеспечить сохранность тепла и не допустить его потерь. Для этого используются разные утеплители и среды, предупреждающие рассеивание тепловой энергии. Самый эффективный теплоизолятор — вакуум. Этот принцип и использован в трубчатых или, как их еще называют, вакуумных солнечных коллекторах. Но вакуумные гелиоколлекторы могут быть четырех модификаций. Они имеют разный тип стеклянной трубки и разные тепловые каналы.

Так выглядят трубчатые гелиоустановки

Типы трубок

Сегодня в основном используются два типа трубок: коаксиальная (труба в трубе) или перьевая. Коаксиальная трубка по строению напоминает термос: две колбы герметично спаяны между собой одним из концов, между стенками — разреженное пространство — вакуум. На стенку второй колбы нанесен поглощающий слой. В нем солнечные лучи преобразуются в тепловую энергию. Внутренняя стенка колбы нагревается, от нее нагревается воздух внутри колбы, а от него в свою очередь нагревается теплоноситель, который циркулирует по тепловому каналу. Из-за сложной системы передачи тепла нагреватели с такими трубками имеют не очень высокий КПД. Но используются они чаще. По тому причине, что работать могут в любое время, даже в сильные морозы и имеют небольшие теплопотери (из-за вакуума), что улучшает их эффективность.

Коаксиальная трубка

Перьевая трубка — это всего одна колба, но с большей толщиной стенки. Внутрь вставляют тепловой канал, который для улучшения теплоотдачи снабжают плоской или чуть извилистой пластиной из адсорбирующего материала. После чего трубка вакуумируется. Этот тип имеет более высокий КПД, но стоит намного дороже коаксиальных. К тому же более сложная замена при выходе трубки из строя.

Перьевая трубка — внутри пластина, напоминающая перо

Виды тепловых каналов

Сегодня распространены два типа тепловых каналов:

Heat-pipe
U-type или прямоточный канал.

Схема работы теплового канала Heat-pipe

Система Heat-pipe — это полая трубка с массивным наконечником на одном конце. Это наконечник изготовлен из материала с хорошей теплоотдачей (чаще всего медь). Наконечники соединяются в единую шину — манифолд (manifold). Их тепло отбирает циркулирующий через манифолд теплоноситель. Причем циркуляция теплоносителя может быть организована по одной или двум трубам.

Внутри трубки находится легко кипящее вещество. Пока температура невысокая, оно находится в жидком состоянии в нижней части теплового канала. По мере нагрева начинается его кипение, часть вещества переходит в газообразное состояние, поднимается вверх. Разогретый газ отдает тепло металлу массивного наконечника, охлаждается, переходит в жидкое состояние и по стенке стекает вниз. Затем он снова нагревается и т.д.

В трубчатых коллекторах с прямоточным каналом используется более привычная схема теплообмена: имеется U-образная трубка, по которой движется теплоноситель. Проходя по ней, он нагревается.

Теплообменники U-типа показывают лучшую производительность, но их главный недостаток — они являются неделимой частью системы. И при повреждении одной трубки в солнечной панели менять придется всю ее полностью.

Теплообменники Heat-pipe типа менее эффективны, но используются намного чаще из-за того, что система получается модульной и любая поврежденная трубка меняется очень просто. Просто из манифолда достается одна, на ее место ставится другая. Как это происходит, вы можете увидеть в видео. Как ни странно, но так собирается вакуумная трубка для солнечных коллекторов. И противоречия тут нет. Просто использована коаксиальная колба и вакуум находится между ее стенками, а не вокруг теплового канала.

Отдельным видом солнечных трубчатых коллекторов являются установки прямого нагрева. Их еще называют «мокрой трубкой». В этой конструкции между двумя колбами циркулирует вода, она и нагревается от их стенок, затем поступает в резервуар. Эти установки просты и дешевы, но не могут работать под повышенным давлением или при отрицательных температурах (вода замерзает и разрывает колбы). Этот вариант для отопления непригоден, можно использовать для нагрева воды в теплый сезон.

Принцип работы солнечного коллектора

Хоть принцип работы солнечного коллектора для нагрева воды и обогрева дома для всех типов гелиоустановок одинаков (Солнце греет адсорбер, который передает энергию носителю), при покупке системы следует учесть характеристики оборудования.

Для северных областей плоские системы будут малоэффективны в связи с тем, что среднегодовой уровень инсоляции там ниже, как и температура воздуха. Поэтому на севере применяют вакуумные коллекторы, работающие с минимальной потерей тепла. Но чем короче световой день, тем ниже продуктивность системы. Также на КПД оборудования влияют погодные условия региона, угол наклона и место, где установлен коллектор, площадь отапливаемого помещения.

Как работает солнечный коллектор зимой

Одна из причин, по которой жители России с опаской относятся к гелиосистемам — уверенность в том, что гелиоколлектор зимой работать не может. Но вакуумные системы справляются со своей задачей. Они способны аккумулировать рассеянную солнечную радиацию даже в пасмурную погоду, не теряют тепловую энергию и отличаются приличным КПД.

Владельцы плоских гелиосистем описывают ряд проблем, с которыми им пришлось столкнуться в холодное время года.

Пластину часто засыпает снегом, особенно в безветренную погоду.
Имеют место большие теплопотери из-за низкой температуры.
Физическое повреждение градом.

Неудобства исчезают, когда речь заходит о вакуумном коллекторе.

Снег на нем задерживается редко, только при сильном обледенении.
Безвоздушное пространство позволяет сохранить 95% энергии.
Многократные тесты на ударопрочность подтвердили, что вакуумная трубка устойчива даже к граду, диаметр которого составляет 35 мм, а скорость падения около 18 м/с.

Единственное, что нужно учитывать, — накопительный бак необходимо размещать в теплом помещении либо оборудовать дополнительной теплоизоляцией.

Где лучше размещать солнечный коллектор

Выбирая место для монтажа гелиосистемы, необходимо подобрать точку, наиболее освещаемую солнцем. Идеально, если это южная сторона дома. Но если такой возможности нет, для установки подойдет место, куда в течение дня не будет попадать тень от деревьев, домов по соседству, рекламных щитов и т. д.

Гелиоколлекторы, эксплуатируемые для промышленных целей, могут располагаться в открытом поле, но при условии, что на них не будет попадать грязь, налипать снег и падать тень.

Что нужно знать о мощности гелиоустановки

Мощность гелиосистемы, которая необходима в том или ином случае, зависит от:

региона, в котором эксплуатируется оборудование;
нужд владельца — ГВС, отопление или то и другое;
роли коллектора — основное это оборудование или дополнительное;
места установки и уровня наклона конструкции;
площади помещения;
сезона эксплуатации.

Определить нужную мощность позволяет формула:

Pv = sin A x Pmax x S

Где Pmax — среднегодовой показатель инсоляции на 1 м2 , определенный для конкретного региона;

S — поглощающая площадь оборудования, указанная производителем;

A — уровень наклона плоскости панели по отношению к югу.

При выборе модели нужно ориентироваться на степень мощности оборудования в самое продуктивное время года — летом. Брать систему «с запасом» не стоит — излишняя выработка тепловой энергии может стать губительной для гелиосистемы.

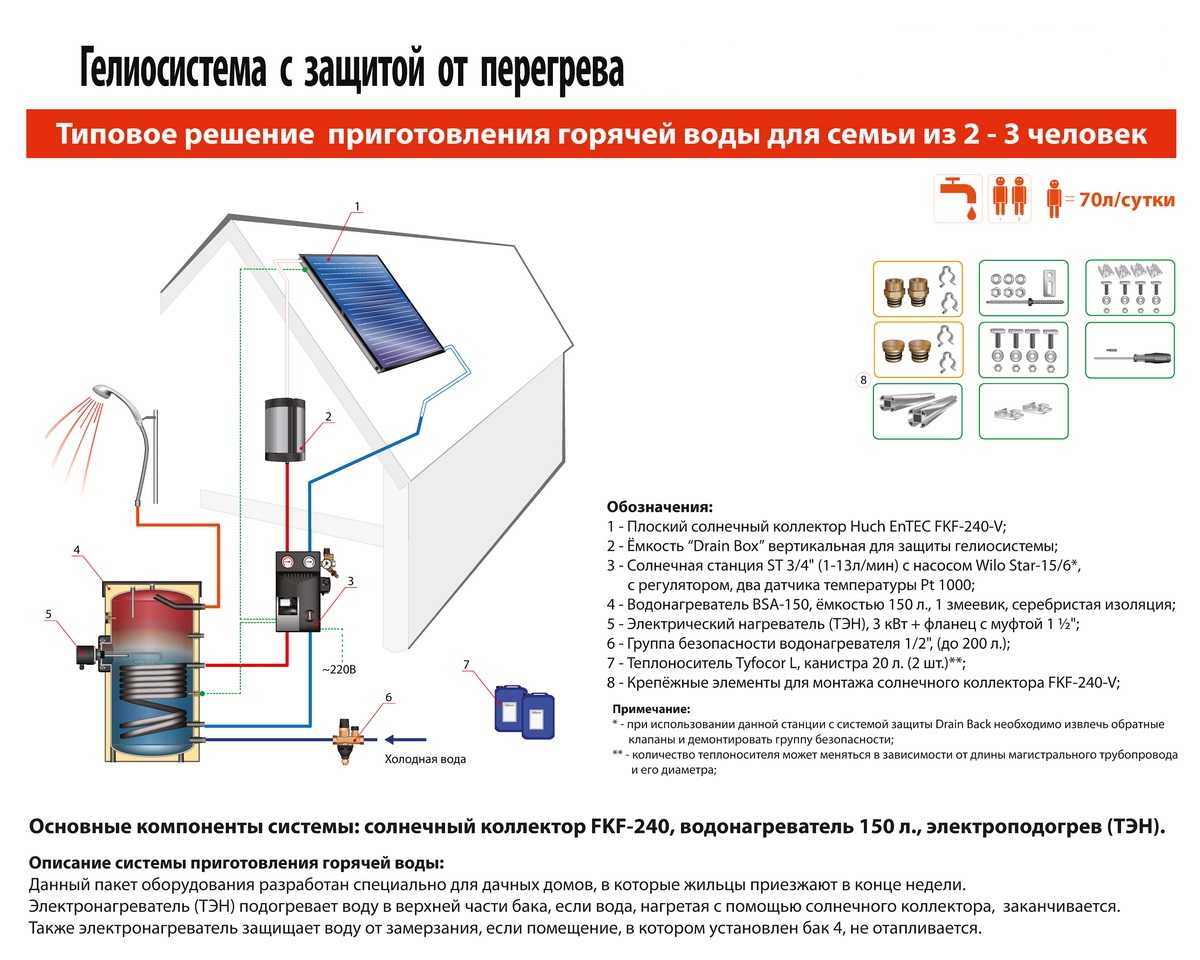

Как защитить гелиоколлектор от перегрева

При возникновении ряда обстоятельств солнечный коллектор может перегреться. Это явление называется стагнацией. Обычно такая ситуация возникает, когда владельцы резко сокращают потребление горячей воды, что приводит к избытку тепловой энергии, повреждающей систему.

Решить вопрос со стагнацией можно несколькими способами.

Установить дополнительный резервуар для горячей воды.
Использовать излишки для подогрева бассейна.
Сбросить нагревшуюся воду небольшими порциями в грунт.
Закрыть накопитель от лучей. Для этого заранее монтируются автоматические роллеты.

Еще одна распространенная причина перегрева гелиоколлектора — внезапное отключение электричества в солнечный день. Насос отключается, циркуляция останавливается, тепловая энергия накапливается. Проблему решает установка бесперебойного источника питания.

Виды солнечных коллекторов

Стандартное устройство имеет вид металлической пластины, которая помещена в пластмассовый или стеклянный корпус. Поверхность этой пластины аккумулирует солнечную энергию, задерживает тепло и передаёт его для различных бытовых нужд: отопление, подогрев воды и т.д. Интегрированные коллекторы бывают нескольких видов.

Накопительные

Накопительные коллекторы ещё называют термосифонными. Такой солнечный коллектор своими руками без насоса получается наиболее выгодным. Его возможности позволяют не только подогревать воду, но и поддерживать температуру на необходимом уровне некоторое время.

Такой солнечный коллектор для отопления состоит из нескольких баков, наполненных водой, которые находятся в теплоизоляционном ящике. Баки накрыты стеклянной крышкой, через которую пробиваются солнечные лучи и подогревают воду. Этот вариант наиболее экономичен, прост в эксплуатации и в обслуживании, но его эффективность в зимнее время практически равна нулю.

Плоские

Ппредставляет собой большую металлическую пластину – абсорбер, который находится внутри алюминиевого корпуса со стеклянной крышкой. Плоский солнечный коллектор своими руками будет более эффективен при использовании именно крышки из стекла. Поглощает солнечную энергию через градостойкое стекло, которое хорошо пропускает свет и практически его не отражает.

Внутри ящика присутствует термоизоляция, что позволяет значительно снизить теплопотери. Сама пластина имеет низкий КПД, поэтому она покрыта аморфным полупроводником, который значительно увеличивает показатель аккумуляции тепловой энергии.

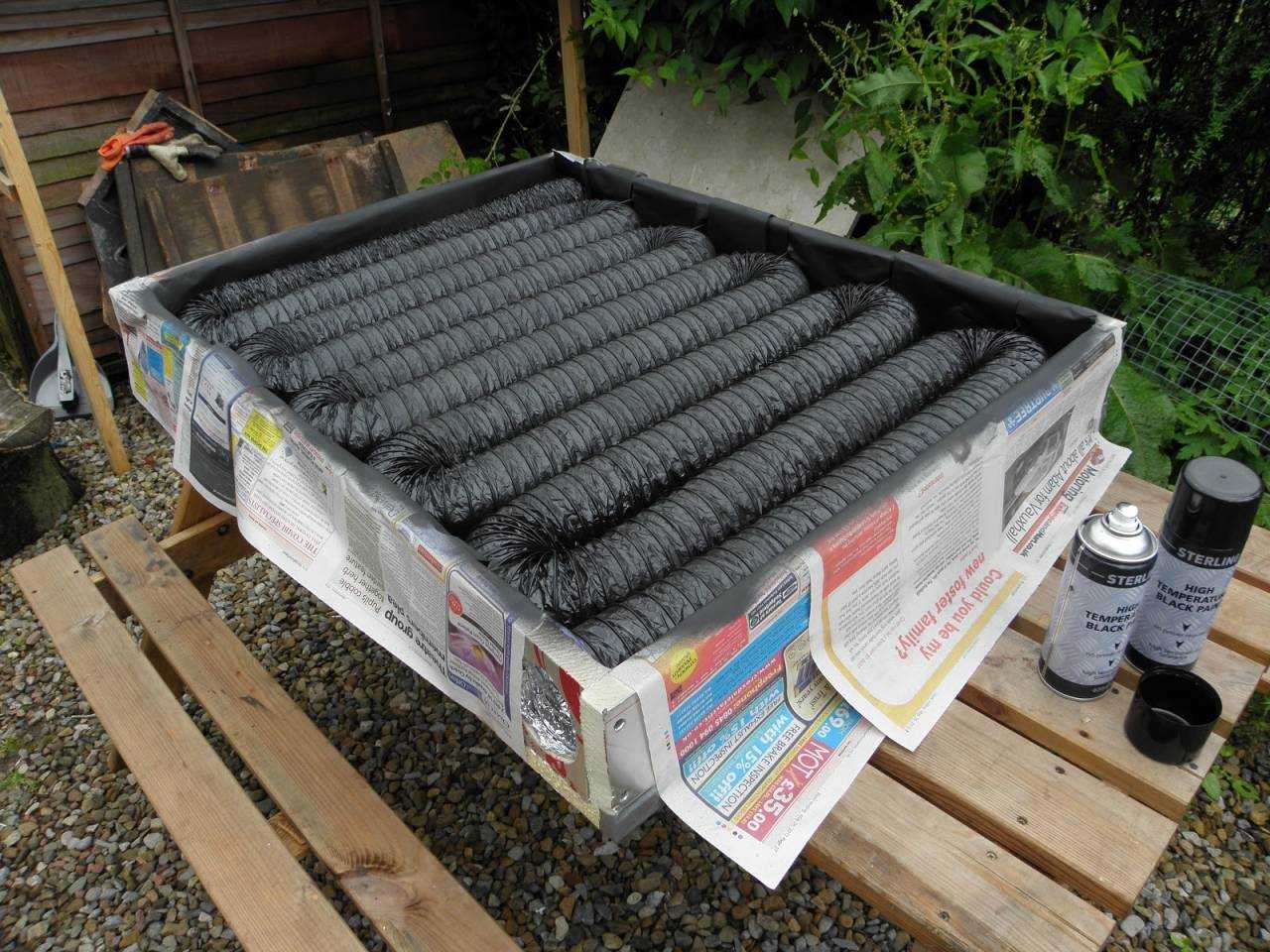

При изготовлении солнечного коллектора для бассейна своими руками, часто отдают предпочтение именно плоскому интегрированному устройству. Впрочем, он не хуже справляется и с другими задачами, такими как: подогрев воды для домашних нужд и отопление помещения. Плоский – самый широко используемый вариант. Абсорбер для солнечного коллектора своими руками предпочтительно делать из меди.

Жидкостные

Из названия понятно, что главным теплоносителем в них выступает именно жидкость. Водяной солнечный коллектор своими руками делается по следующей схеме. Через поглощающую солнечную энергию металлическую пластину, тепло передаётся по прикрепленным к ней трубам в бак с водой или незамерзающей жидкостью или прямо к потребителю.

К пластине подходят две трубы. Через одну из них подаётся холодная вода из бака, а через вторую в бак поступает уже подогретая жидкость. У труб обязательно должны присутствовать отверстия входа и выхода. Такую схему подогрева называют замкнутой.

Когда же подогретая вода напрямую подаётся для удовлетворения нужд пользователя – такую систему называют разомкнутой.

Неостекленные чаще применяются для нагрева воды в бассейне, поэтому сборка таких тепловых солнечных коллекторов своими руками не требует закупки дорогих материалов – сгодится резина и пластмасса. У остекленных КПД выше, поэтому они способны отапливать дом и обеспечивать потребителя горячей водой.

Воздушные

Воздушные устройства экономичнее вышеперечисленных аналогов, использующих воду в качестве теплоносителя. Воздух не замерзает, не подтекает и не кипит как вода. Если в такой системе происходит утечка, она не приносит столько проблем, однако определить где она произошла довольно сложно.

Самостоятельное изготовление не обходится потребителю дорого. Солнцеприемная панель, которая накрывается стеклом, нагревает воздух, который находится между ней и теплоизоляционной пластиной. Грубо говоря, это плоский коллектор, имеющий внутри пространство для воздуха. Внутрь поступает холодный воздух и под действием солнечной энергии подаётся потребителю тёплый.

Такие варианты долговечны и надёжны и обслуживать их проще, чем устройства, которые используют жидкость в качестве теплоносителя. Для поддержания нужной температуры воздуха в погребе или для отопления теплицы солнечным коллектором подойдёт как раз такой вариант.

Что такое коллектор и назначение солнечных коллекторов

Под солнечным коллектором понимают устройство, которое собирает энергию излучения, а затем перемещает накопленную теплоту потребителям. На практике используют еще один термин – гелиоколлектор.

По назначению солнечные установки (гелиоустановки) использования подразделяют:

гелиоконцентраторы – устройства, собирающие солнечную энергию в узкий поток. Их используют для плавки металла. В институте НПО «Физика-Солнце» (г. Ташкент) были разработаны и изготовлены плавильные печи, в которых достигнуты температуры более 5000…5500 °С;
солнечные батареи – устройства для преобразования излучения от Солнца в электрическую энергию;
гелиоопреснительные установки – машины, предназначенные для получения пресной воды из воды с высоким содержанием минеральных солей;
гелиосушильные установки – тепловые устройства, в которых осуществляется удаление влаги из овощей и фруктов с использованием энергии Солнца;
гелионагреватели (воздушный солнечный коллектор) – установки для передачи теплового потока от инфракрасного излучения к теплоносителям.

Разновидности солнечных батарей

Классификация гелиосистем происходит по конструктивным особенностям трубок и типу теплового канала, используемого в качестве приемника:

1. Коаксиальная модель вакуумного солнечного коллектора для отопления дома представляет собой двойную колбу из стекла, в полости которой откачан воздух. На поверхность нанесено абсорбирующее покрытие, поэтому передача энергии происходит от самой трубки.

2. Перьевая конструкция является одностенной, пустота здесь расположена в пространстве теплового канала, часть которого вместе с накопителем интегрирована в колбу.

4. В системах с принудительной циркуляцией установлен маломощный насос, способствующий движению носителя. При этом потребляемая мощность значительно меньше получаемой энергии для обогрева частного дома.

5. Также существует различие по числу контуров. В самых простых коллекторах вода для отопления нагревается и расходуется из бака-накопителя.

6. Более сложные состоят из вакуумной трубки и элементов отбора жидкости. В устройстве находится незамерзающий и нетоксичный носитель с антикоррозийными и противопенными добавками. Такой метод надежно защищает оборудование от солей и накипи и способствует более долгой эксплуатации при отоплении.

Обзор моделей и их характеристики

На данный момент Китай держит лидерство по производству коллекторов, работающих на солнечной энергии. Согласно отзывам владельцев частных домов, отечественные изготовители также поставляют в продажу оборудование с хорошими характеристиками. Европейские устройства отличаются довольно высокой ценой, но со временем затраты на покупку и установку приборов вполне оправдываются. Наиболее известные компании выпускают следующие коллекторы:
