Бойлеры косвенного нагрева

Подключение бойлера косвенного нагрева к одноконтурному котлу — схема

Необходимо по схеме найти в котле клеммы для датчика бойлера и соединить концы провода в них.

Обычные бойлеры косвенного нагрева работают в основном с автоматизированными котлами.

Подключение бойлера к котлу с применением трёхходового клапана Данная схема подключения отлично подходит для газовых котлов, оснащённых циркуляционным насосом и автоматикой. Предпочтение отдается настенным моделям, которые можно подвесить на высоте 1 м над полом.

Лучшее положение — это когда низ водогрейного бака выше отопительного котла и радиаторов. Как правильно подключить бойлер косвенного нагрева к системе отопления? Реже подключаются к отдельно стоящим бойлерам аналогичного объёма.

Конструкция бойлера косвенного нагрева

Косвенного нагрева Эти водонагреватели тепловую энергию самостоятельно не производят. Если необходимо создать схему подключения для твердотопливного котла, работающего на дровах, рекомендуем выбрать вариант, нарисованный на картинке ниже. Некоторые производители намеренно выпускают оборудование со стандартными габаритами разъемов и фитингов.

В данной схеме нет трехходового крана, подключается контур через обычные тройники. С этой деталью агрегат служит значительно дольше. Работа на очень высоких температурах может привести к преждевременному повреждению внутренней поверхности бака. Виды двухконтурных газовых котлов со встроенным бойлером нужны ли они Бойлеры применяются совместно с одно- и двухконтурными газовыми котлами. Циркуляционный насос здесь общий, он гоняет теплоноситель по отопительному контуру и по водонагревателю.

Как подключить бойлер (водонагреватель) косвенного нагрева

Схема подключения водонагревателя косвенного нагрева в гравитационную систему При реализации данной схемы контур, который идет на водонагреватель, делают трубой с диаметром на 1 шаг больше, чем отопительный. В них есть змеевик и встроенный ТЭН.

Этот способ обвязки пригодится тем, кто использует бойлер в постоянном режиме 2: Вариант с двумя циркуляционными насосами Если бойлер применяют редко например, сезонно или по выходным или появилась необходимость в воде, температура которой ниже, чем в системе обогрева, применяют схему с двумя циркуляционными насосами. Работает отопительная система квартиры или дома, и как бы вскользь словно побочным эффектом нагревается вода в бойлере. Подключённый бойлер к отопительному оборудованию и электрическим тэнам Такой способ возможен только при наличии отдельного котлового оборудования, которое способно работать от природных отопительных источников в виде сжиженного газа, угля или дров круглый год. Контур горячего водоснабжения также имеет более высокий приоритет перед контуром отопления, однако он достигается лишь за счет настройки алгоритма включения. Выполнение обвязки требует предварительного проведения грамотных теплотехнических расчетов.
Уфа. Схема подключения бойлера косвенного нагрева.

Двухнасосная схема

В такой схеме управление потоками теплоносителя осуществляется активным воздействием циркуляционных насосов в различных магистралях.

В этой схеме линия ГВС также имеет приоритет (режим приоритета бойлера) – она подключена перед циркуляционным насосом системы отопления. Правильнее будет сказать, что линия нагрева водонагревателя и линия отопления подключены параллельно, и каждая имеет свой циркуляционный насос. Переключение режима работы насосов осуществляется сигналами с того же термодатчика бойлера.

Для исключения взаимного влияния потоков теплоносителя после каждого насоса устанавливается обратный клапан.

Эта схема, так же как и первая, предусматривает отключение линии отопления при включении контура ГВС, что не должно привести к значительному охлаждению дома за короткое время нагрева воды в накопительном нагревателе (первоначально нагревается примерно за 30 минут, а то и меньше).

Но в сложных системах отопления может быть использовано два котла, один из которых постоянно работает на отопление, тогда как второй работает по второй схеме переключения режимов.

Зачем нужен накопительный нагреватель?

Бойлер косвенного нагрева — не единственный способ организации ГВС. Можно установить двухконтурный газовый котел, проточный электрический водонагреватель, электрический накопительный нагреватель, но…

Каждый из перечисленных способов вносит свои функциональные ограничения в работу системы ГВС (горячего водоснабжения):

  • Проточные устройства нагрева не могут обеспечить достаточную производительность для снабжения нескольких точек забора горячей воды;
  • Они же не обеспечивают постоянство температурного режима воды. Электрический накопительный нагреватель может «возразить», но при своих достаточных возможностях он «кушает» довольно много электроэнергии за Ваши деньги.

Эти два фактора накладывают ограничения на режим использования горячей воды в доме при наличии нескольких точек водозабора, например, в одном доме решили вымыть посуду и принять ванну или душ. А водички-то горячей может не хватить…

Как обвязать бойлер

Есть несколько схем обвязки, которые мы приведем ниже. Выбирайте наиболее удобный для вас.

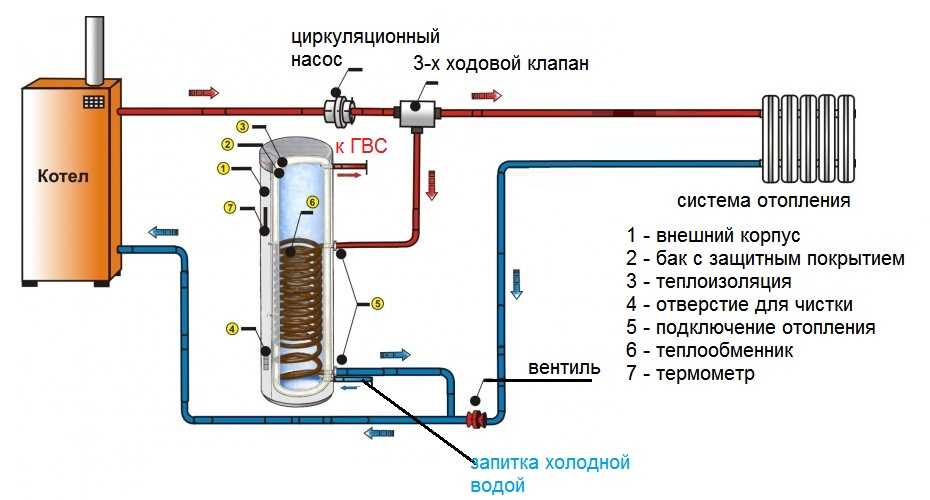

Принудительная циркуляция и трехходовой клапан

Схема подойдет для обвязки одноконтурного или двухконтурного котла с бойлером. Если на данный момент газовый котел уже установлен, расположите БКН рядом. На подачу монтируется насос циркуляции. После чего подключается трехходовой клапан, который управляется термодатчиком.

На входную трубу перед корпусом врезается тройник, к которому подсоединяется шланг для отвода жидкости из теплообменника. Как это работает:

  • Как только термодатчик сообщает плате управления, что температура снижена, клапан включает теплоноситель водонагревателя. Происходит запуск системы отопления.
  • Содержимое теплоносителя проходит через теплообменник, в резервуаре нагревается.
  • Как только нагрев достигает заданной температуры, клапан переключает работу на отопление.

Удобная схема для регулярного использования водонагревателя.

Использование двух насосов

Если монтаж БКН происходит на большом расстоянии от котла или вы редко им пользуетесь, в систему лучше включить насос циркуляции.

Схема подключения к автоматическому котлу:

Один насос монтируется на входном патрубке, а другой — на корпусе отопления. Обвязка выполняется с помощью тройников, без трехходового клапана. Запуском и отключением насосов руководит термостат.

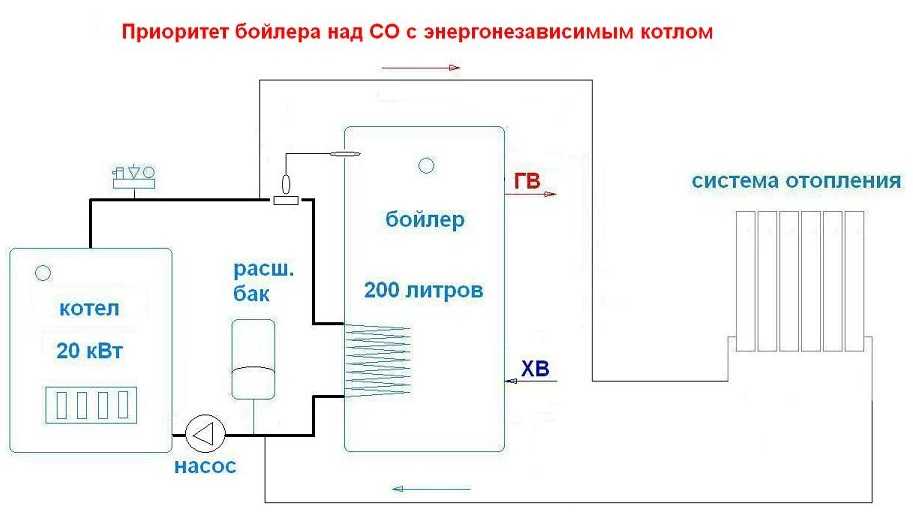

Энергонезависимый котел

Для этой схемы лучше использовать настенные модели, поскольку бойлер должен располагаться выше остальных приборов.

Приоритет обеспечивается большим контуром, который подводится к водонагревателю. Он должен быть на шаг больше, чем тот, который подводится к отопительной системе.

Температуру и переключение потока обеспечивает термостатическая головка с датчиком. На нем устанавливаются желаемые показатели. Если датчик показывает, что в баке холодная вода, нагрев переключается на бойлер — и наоборот.

Применение гидравлического подключения

Подходит для установок с несколькими контурами и большими объемами бака. Подобные схемы применяются в многоквартирных домах, когда помимо отопления нужно обеспечить, например, нагрев полов.

Гидравлический распределитель (гидрострелка) помогает рассредоточить давление так, чтобы избежать теплового удара. Выполнять самостоятельный монтаж рискованно, лучше обратиться к специалисту.

Оборудование рециркуляции

Если вы хотите включить в работу дополнительный прибор обогрева, сушилку для полотенец, нужно организовать подключение так, чтобы в трубах вода постоянно циркулировала. Можно сразу купить прибор с функцией рециркуляции либо включить ее с помощью тройников. Однако такое подключение имеет негативные моменты:

  • Большой расход электроэнергии, топлива. Проходя через трубы сушилки, вода остывает, поэтому прибор нуждается в более частом включении.
  • Смешение слоев. При обычной работе горячая жидкость поднимается вверх. Поток, который выходит из труб, перемешивает слои, и на выходе вы получаете жидкость более низкой температуры.

Что такое бойлер косвенного нагрева и какие они бывают

Водонагреватель или бойлер косвенного обмена — это бак с водой, в котором размещен теплообменник (змеевик или по типу водяной рубашки — цилиндр в цилиндре). Теплообменник подключен к котлу отопления или к любой другой системе, в которой циркулирует горячая вода или другой теплоноситель.

Нагрев происходит просто: через теплообменник проходит горячая вода от котла, она нагревает стенки теплообменника, а они, в свою очередь, передают тепло воде, находящейся в емкости. Так как нагрев происходит не напрямую, то и называется такой водонагреватель «косвенного нагрева». Нагревшаяся вода по мере необходимости расходуется на хозяйственные нужды.

Устройство бойлера косвенного нагрева

Одна из важных деталей в данной конструкции — магниевый анод. Он снижает интенсивность процессов коррозии — бак служит дольше.

Виды

Есть два типа бойлеров косвенного нагрева: со встроенным управлением и без. Бойлеры косвенного нагрева со встроенным управлением подключаются к системе отопления, работающей от котлов без управления. У них есть встроенный датчик температуры, собственное управление, которое включает/отключает подачу горячей воды в змеевик. При подключении оборудования такого типа все что надо — завести на соответствующие входы подачу и обратку от отопления, подключить подачу холодной воды и к верхнему выходу подключить гребенку раздачи горячей воды. На этом все, можно заполнять бак и начинать ее греть.

Обычные бойлеры косвенного нагрева работают в основном с автоматизированными котлами.  Во время монтажа необходимо в определенное место установить датчик температуры (есть отверстие в корпусе) и связать его с определенным входом котла. Далее делают обвязку бойлера косвенного нагрева в соответствии с одной из схем. Можно их подключить и к энергонезависимым котлам, но для этого требуются особые схемы (есть ниже).

Что ее надо помнить, что воду в бойлере косвенного нагрева можно нагреть чуть ниже температуры теплоносителя, циркулирующего в змеевике. Так что если котел у вас работает в низкотемпературном режиме и выдает, скажем +40°C, то максимальная температура воды в баке будет именно такой. Больше вы ее никак не сможете нагреть. Чтобы обойти это ограничение, есть комбинированные водонагреватели. В них есть змеевик и встроенный ТЭН. Основной обогрев в этом случае идет за счет змеевика (косвенного нагрева), а ТЭН только доводит температуру до заданной. Также такие системы хороши в паре с  твердотопливными котлами — вода будет теплой даже тогда, когда топливо прогорело.

Что еще можно сказать по особенностям конструкции? В больших по объему косвенниках устанавливают несколько теплообменников — это уменьшает время нагрева воды. Для уменьшения времени нагрева воды и для более медленного остывания бака, лучше выбирать модели с теплоизоляцией.

К каким котлам можно подключать

Бойлеры косвенного нагрева могут работать с любым источником горячей воды. Подойдет любой водогрейный котел — твердотопливный — на дровах, угле, брикетах, пеллетах. Можно подключить газовому котлу любого типа, электрическому или работающему на жидком топливе.

Схема подключения к газовому котлу со специальным выходом для бойлера косвенного нагрев

Просто, как уже писали выше, есть модели с собственным управлением, и тогда их установка и обвязка — более простая задача. Если же модель простая, приходится продумывать систему регулирования температуры и переключения котла с обогрева радиаторов, на обогрев горячей воды.

Формы баков и способы установки

Бойлер косвенного нагрева может устанавливаться на пол, может — навешиваться на стену. Настенные варианты имеют емкость не более 200 литров, а в напольные могут вмещать до 1500 литров. И в том и в другом случае есть горизонтальные и вертикальные модели. При установке настенного варианта крепление стандартное — кронштейны, которые монтируются на дюбеля подходящего типа.

Если говорить о форме, то чаще всего эти устройства сделаны в форме цилиндра. Практически во всех моделях все рабочие выводы (патрубки для подключения) выведены сзади. Так проще подключать, да и внешний вид лучше. На лицевой части панели есть места для установки датчика температуры или термореле, в некоторых моделях есть возможность установки ТЭНа — для дополнительного догрева воды при нехватке мощности отопления.

По типу установки они есть настенные и напольные, емкость — от 50 литров до 1500 литров

При установке системы, стоит помнить, что система будет работать эффективно только в том случае, если мощность котла будет достаточной.

Схема подключения

Подключение бойлера косвенного нагрева к одноконтурному котлу любого типа выполняется по одним и тем же схемам: приоритетом или без. В первом случае теплоноситель при необходимости изменяет направление движения и прекращает отапливать дом, а вся энергия котла направляется на обогрев. Этот метод позволяет быстро нагревать большой объем воды.

При этом отопление дома приостанавливается. Но бойлер, в отличие от двухконтурного котла, нагревает воду на короткое время и помещения не успевают остыть.

Особенности подключения бойлера косвенного нагрева зависят от материала труб:

  • полипропилен;
  • металлопластик;
  • сталь.

Проще всего подключить оборудование к коммуникациям из полипропилена, не зашитым в стены. В этом случае мастеру предстоит разрезать трубу, установить тройники, с помощью муфт подключить трубы, идущие к бойлеру.

Для подключения к скрытым полипропиленовым коммуникациям необходимо дополнительно установить патрубки, идущие к трубам в стенах.

Технологии скрытого монтажа металлопластикового водопровода не существует, поэтому подключение будет идентично подключению полипропиленовых открытых коммуникаций.

Правильно установленный бойлер косвенного нагреваИсточник www.o-vannoy.ru

Подключение бойлера в видео:

При установке водонагревателя необходимо в первую очередь правильно выбрать место расположения в соответствии с требованиями:

  • Быстрый доступ к соединительным звеньям водопровода для быстрого выполнения ремонтных работ.
  • Близость коммуникаций.
  • Наличие прочной несущей стены для крепления настенных моделей. При этом расстояние от крепежей до потолка должно составлять 15–20 см.

Варианты размещения водонагревателяИсточник legkovmeste.ru

Когда место для оборудования найдено, необходимо выбрать схему обвязки бойлера. Большой популярностью пользуется подключение с помощью трехходового клапана. Схема позволяет параллельно подключить несколько источников тепла к одному водонагревателю.

При таком подключении легко регулировать температуру воды в бойлере. Для этого устанавливаются датчики. При охлаждении жидкости в баке они подают сигнал на трехходовой клапан, который перекрывает подачу теплоносителя в систему отопления и направляет его в котел. После нагревания воды клапан вновь срабатывает, возобновляя отопление дома.

При подключении далеко расположенных точек забора воды необходимо сделать рециркуляцию. Это поможет поддерживать высокую температуру жидкости в трубах. При открывании кранов люди будут сразу получать горячую воду.

Подключение бойлера с рециркуляциейИсточник yandex.net

Подключение с рециркуляцией в этом видео:

Возможные ошибки

При подключении бойлера косвенного нагрева люди совершают несколько распространенных ошибок:

  • Главная ошибка – это неправильное размещение водонагревателя в доме. Установленный вдали от источника тепла аппарат требует прокладки труб до него. Это приводит к увеличению затрат. При этом в трубопроводе остывает теплоноситель, идущий к бойлеру.
  • Неправильное подключение выпуска холодной воды снижает эффективность прибора. Оптимально расположить ввод теплоносителя в верхней части прибора, а выход – в нижней.

Чтобы увеличить срок эксплуатации системы, необходимо правильно выполнить подключение и после этого выполнять периодическое обслуживание оборудования

Важно чистить насос и поддерживать его работоспособность.. Вариант правильного размещения и подключения водонагревателяИсточник opt-953360.ssl.1c-bitrix-cdn.ru

Вариант правильного размещения и подключения водонагревателяИсточник opt-953360.ssl.1c-bitrix-cdn.ru

Коротко о главном

Бойлер косвенного нагрева – это экономичный способ организовать дома систему горячего водоснабжения. Оборудование использует для обогрева энергию отопительного котла, это не приводит к дополнительным тратам.

Водонагреватель – это долговечное оборудование, поэтому следует выбирать качественную установку. Лучше всего себя показали баки из нержавеющей стали с латунным змеевиком. Они быстро нагревают воду и не боятся коррозии.

Целевое назначение и принцип работы бойлера косвенного нагрева

Подключение бойлера косвенного нагрева в систему позволяет избежать ограничения числа потребителей ГВС. Правильно рассчитанная мощность теплообменника и его объем, позволяют быстро и равномерно прогревать воду в нем до нужной температуры, одинаковой по всему его объему.

Например, бак объемом в 100 л способен обеспечивать около 500 л горячей воды в час. Обычный электрический «аппарат» на такое не способен.

Принцип работы бойлера косвенного нагрева обязательно предполагает «тандем» с источником тепла в схеме отопления дома. Объем бака нагревателя согласовывается с мощностью котла отопления, который обеспечивает повышение температуры воды за счет передачи тепла теплоносителя от одного контура (греющего) к другому (контуру ГВС).

Теплопередающих «радиаторов» в бойлере может быть несколько.

Например, для подогрева воды может быть использован твердотопливный котел, солнечный коллектор, тепловой насос геотермальной системы отопления. Каждый из этих «источников тепла» имеет автономные магистрали движения теплоносителя, связанные «теплопередачей» в нагреваемой среде.

Забор воды при отключении подачи

Большинство накопительных водонагревателей имеют устройство закрытого типа и не сливают воду самотёком. Однако существует ряд дополнений обвязки, делающий возможным забор воды при отсутствии давления. Эти же дополнения позволяют наиболее легко опустошить бак, если он снимается для обслуживания.

Прежде всего, теория: горячий патрубок бака достигает самого верха ёмкости, холодный расположен внизу под колпаком рассеивателя. Слив воды происходит именно через холодный патрубок, а по длинной трубке горячего отвода в ёмкость подсасывается воздух.

Наиболее простое решение — врезать в горячий отвод тройник до места установки шарового крана. Используя два этих крана, можно обеспечить баку подсос воздуха и пользоваться горячей водой из «холодного» трубопровода. Но такой подход не вполне безопасен: забыв перекрыть кран подсоса воздуха, вы рискуете затопить своё жильё при появлении давления в системе холодного водоснабжения.

Задача решается двумя способами. Первый — установка обратного клапана на кран подсоса воздуха на горячем вводе. Проблема в том, что в высокой трубке наполненного бака почти всегда есть небольшое количество воды, поэтому система работает не очень стабильно — водяной столб мешает открытию клапана даже если в баке есть относительное разрежение. Приходится стравливать воду из трубки вручную при первом открытии системы.

1 — тройник; 2 — обратный клапан; 3 — кран для подсоса воздуха

Также установка обратного клапана возможна в обход запорного крана холодного подвода. В этом случае клапан устанавливается встречно нормальному протоку воды, блокируя её поступление в бак при подаче напора. Как и прежде, эта задача может быть решена ещё меньшим количеством трехходовых кранов.

Подключение бойлера к электросети

Бойлер косвенного нагрева не использует для основного теплотехнического процесса электроэнергию. Она применяется в высокотехнологичных современных устройствах БКН для работы электронной системы управления и защиты.

Для того чтобы правильно подключить бойлер электросети потребуется электрическая схема, составленная специалистами. В ней должно быть предусмотрено, что кабель прокладывают скрытым методом и присоединяется к ближайшей электрической коробке или напрямую к электрощиту.

В удобном месте устанавливают двухполюсный автомат 20 А в защитной пластиковой коробке, зажимами подключают к нему кабель, который идет к топочной и может также направляться к двухконтурному газовому котлу, для питания системы автоматики и циркуляционного насоса.

Ход подключения бойлера косвенного нагрева

После выбора схемы становится ясно, какое оборудование потребуется. Кроме основных приборов могут понадобиться вентили, шаровые краны, распределительные гребенки, клапаны (трехходовой или обратный).

Порядок действий:

  • подготовить место установки (на полу или на стене);
  • сделать разводку, обозначив красным/синим цветом выходы горячей/холодной воды;
  • встроить тройник и клапан сброса давления, закрепив соединения герметиком;
  • прикрутить краны горячей (сверху) и холодной (снизу) воды;
  • подключение к источнику электроэнергии, установить термостат и автоматику;
  • выбрать режим нагрева;
  • протестировать подключение.

Это общие рекомендации, необходимые, чтобы представить объем работ. При подключении конкретной модели необходимо следовать инструкции, которая поставляется в комплекте.

Подключение бойлера косвенного нагрева к СО и ГВС

После того, как БКН утвердится на своем законном месте в котельной или ванной комнате, следующим этапом идет подключение бойлера косвенного нагрева к системе отопления.

В самом БКН всего четыре патрубка – вход и выход горячего теплоносителя системы отопления, и вход холодной воды и выход горячей воды системы ГВС. В случае, когда организована циркуляция в системе ГВС, последние два патрубка будут – вход циркулирующей теплой воды из системы ГВС и выход подогретой воды обратно в систему ГВС с циркуляцией.

Пока краны в точках разбора не открыты вода циркулирует по системе ГВС и подогревается бойлером до нужной температуры. Как только кран в точке разбора открыт, вода пошла «по требованию» к потребителю.

Чтобы сделать подключение бойлера косвенного нагрева, нужно подключить два первых патрубка в систему отопления от котла, а два вторых патрубка – в систему горячего водоснабжения.

При работе комбинированного бойлера вода в БКН будет греться не только от теплоносителя в системе отопления, но и может догреваться до установленных потребителем значений при помощи электрического ТЭНа, встроенного в БКН.

Ниже приводится схема подключения бойлера косвенного нагрева, когда БКН располагается непосредственно в помещении котельной.

Обвязка бойлера косвенного нагрева – СХЕМА ДЛЯ НАСТЕННОГО КРЕПЛЕНИЯ:

Обвязка бойлера косвенного нагрева – СХЕМА ДЛЯ НАПОЛЬНОЙ УСТАНОВКИ:

В случае с ГВС, в которой реализована циркуляция горячей воды, в схему добавляется циркуляционный насос, который стоит перед входным патрубком ГВС перед БКН.

В итоге вся схема ГВС и СО с подключением БКН будет выглядеть следующим образом:

Обвязка бойлера косвенного нагрева должна производиться с таким расчетом, чтобы можно было исключить прибор из общей схемы для профилактики или ремонта. С этой целью предусматривается байпас на всех входах / выходах – СО и ГВС.

Еще по этой теме на нашем сайте:

  1. Правильная обвязка газового котла отопления – схема и фото Если вас интересует, как делается правильная обвязка газового котла отопления, схема, приведенная на этой странице, поможет вам разобраться в этом…
  2. Простая схема отопления частного дома с газовым котлом Самая простая и правильная схема отопления частного дома с газовым котлом представлена на этой странице. Поскольку именно для газовых котлов…
  3. Обвязка твердотопливного котла — схема с теплоаккумулятором и без него Сегодня посмотрим, как делается обвязка твердотопливного котла отопления схема с теплоаккумулятором и без оного….
  4. Электрокотлы ЭВАН — технические характеристики и схема подключения электрического котла отопления Один из ведущих производителей отопительного оборудования в России — , начала свою историю в 1997 году. Именно тогда была…

Оптимальный рабочий режим электрического бойлера

Выставлять температурный режим до минимально допустимого крайне не рекомендуется по следующим причинам:

  • Снижение КПД водонагревательного оборудования;
  • Температура жидкости 30-40⁰ С – идеальная среда для образования, размножения бактерий, плесневого грибка, которые непременно попадают в воду;
  • Увеличивается скорость образования накипи.

Данные приборы часто оснащаются опцией экономного режима, обозначенного буквой Е. Данный режим работы означает нагрев жидкости внутри емкостного резервуара до температуры +55⁰ С, что позволяет продлить срок использования до технического обслуживания. То есть при данном температурном режиме медленнее всего образуется накипь, соответственно реже приходится проводить очистку ТЭНа. К экономии электроэнергии это не относится.
