Монтаж электросети в жилом здании требует строгого соблюдения ПУЭ и ГОСТ. Разводка электрики в частном доме обычно занимает от 10 до 20 рабочих дней в зависимости от площади и сложности проекта. Технические работы оцениваются как трудоемкие, а стоимость комплектующих может составить значительную часть бюджета на черновые отделочные работы. Грамотное планирование всех линий питания исключает дорогостоящие переделки на этапе чистовой отделки помещений.
Особенности подготовки к электромонтажу
Сложность реализации проекта зависит от квалификации исполнителя и архитектуры здания. Для качественного результата требуются навыки работы с электроинструментом, знание правил расчета нагрузок и умение читать технические схемы. Общий срок выполнения работ складывается из времени на разметку, штробление и непосредственную прокладку кабеля. Оптимально проводить монтаж после возведения стен и перегородок, но до начала штукатурных работ.
Пример из опыта: Однажды я приступил к монтажу без детального проекта, в итоге пришлось переносить три розетки в кухне уже после того, как стены были заштукатурены, что увеличило время работы на два дня.
Перечень необходимых материалов
Выбор комплектующих определяет безопасность и долговечность всей системы. Основным материалом служит кабель ВВГнг, который отличается устойчивостью к возгоранию. Для защиты линий используется гофрированная труба, а для распределения питания — автоматические выключатели и УЗО.
- Кабель ВВГнг-LS (разного сечения: 1.5, 2.5, 4-6 мм²);
- Гофрированная труба ПВХ или ПНД;
- Подрозетники для бетона или гипсокартона;
- Распределительные коробки;
- Автоматические выключатели (разных номиналов);
- Устройства защитного отключения (УЗО);
- Шины заземления и нулевые шины;
- Кабельные стяжки и клипсы;
- Клеммники для соединений проводов;
- Электрощиток на нужное количество модулей.
| Материал | Расход на 100 м² (примерно) | Расход на м² | Средняя цена за ед. | |
|---|---|---|---|---|
| Кабель ВВГнг 3х2.5 | 250 м | 2.5 м | 70 руб/м | 17 500 руб |
| Кабель ВВГнг 3х1.5 | 200 м | 2.0 м | 50 руб/м | 10 000 руб |
| Гофра 20 мм | 300 м | 3.0 м | 20 руб/м | 6 000 руб |
| Подрозетники | 30 шт | 0.3 шт | 40 руб/шт | 1 200 руб |
| Автоматы/УЗО | 15 шт | 0.15 шт | 400 руб/шт | 6 000 руб |
Инструментарий для проведения работ

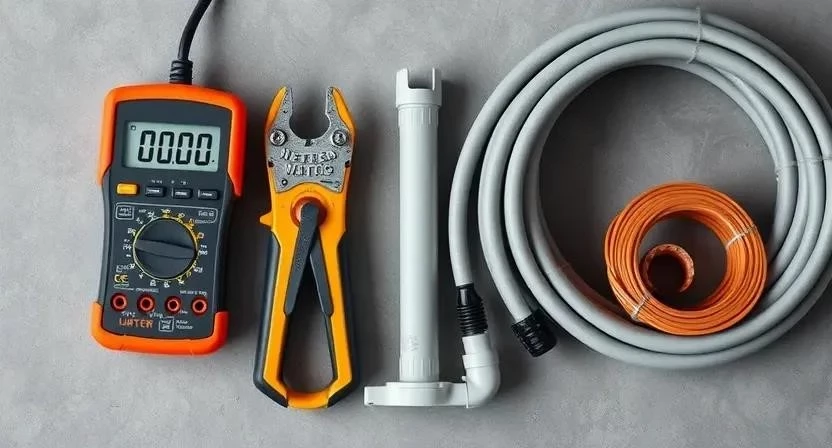

Правильный набор инструментов ускоряет процесс и повышает точность монтажа. Перфоратор и штроборез необходимы для создания пазов в стенах, а стриппер позволяет быстро зачищать изоляцию без повреждения жил. Мультиметр применяется для проверки целостности цепей и измерения напряжения.
Покупка дорогостоящего штробореза оправдана только при больших объемах работ, в остальных случаях выгоднее воспользоваться арендой профессионального оборудования. В качестве альтернативы штроборезу можно использовать болгарку с пылесосом, хотя это увеличивает количество пыли.
| Инструмент | Назначение | Обязательно/Желательно | Примерная цена аренды/покупки |
|---|---|---|---|
| Перфоратор | Бурение отверстий, штробление | Обязательно | 5 000 — 15 000 руб |
| Штроборез | Создание ровных каналов в стенах | Желательно | 500 — 1000 руб/сутки |
| Стриппер | Снятие изоляции с кабеля | Обязательно | 800 — 2 000 руб |
| Мультиметр | Тестирование сети, прозвонка | Обязательно | 1 500 — 5 000 руб |
| Лазерный уровень | Разметка точек и линий | Желательно | 3 000 — 10 000 руб |
Организация рабочего пространства
Помещение должно быть полностью освобождено от мебели и крупногабаритных предметов. Пол застилается плотной пленкой или оргалитом для защиты от строительного мусора и пыли. Стены очищаются от временных конструкций. Заранее организуется место для сбора и выноса бетонной крошки и обрезков кабеля, чтобы поддерживать порядок в зоне работ.
Подготовка стен и разметка
Процесс начинается с нанесения на стены точек расположения всех розеток, выключателей и распределительных коробок. Далее определяются трассы прохождения кабелей, которые должны идти строго вертикально или горизонтально. После разметки выполняется штробление стен, очистка пазов от остатков бетона и грунтовка поверхности для лучшего сцепления с последующей заделкой.
- Разметка расположения розеток согласно проекту.
- Определение мест установки выключателей.
- Нанесение линий прокладки кабеля.
- Прорезка штроб штроборезом.
- Выбивание основания штроб перфоратором.
- Бурение отверстий под подрозетники.
- Очистка всех пазов от пыли и мусора.
Пошаговый алгоритм монтажа электропроводки
Реализация электромонтажа проходит в несколько последовательных стадий. Важно не переходить к следующему этапу, пока не завершен предыдущий и не проведена проверка качества.
- Составление детального проекта и схемы. (1-2 дня). Разработка плана с учетом всех потребителей энергии и расчет сечения проводов.
- Монтаж подрозетников. (1-2 дня). Установка пластиковых стаканов в стены с помощью уровня и алебастра.

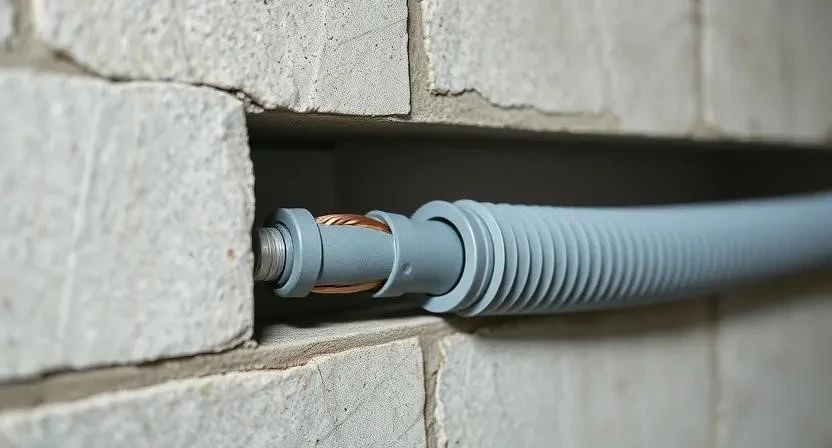

- Прокладка кабельных линий в гофре. (3-5 дней). Растяжка кабеля от щитка к точкам потребления.
- Установка распределительных коробок. (1-2 дня). Монтаж узлов соединения проводов.

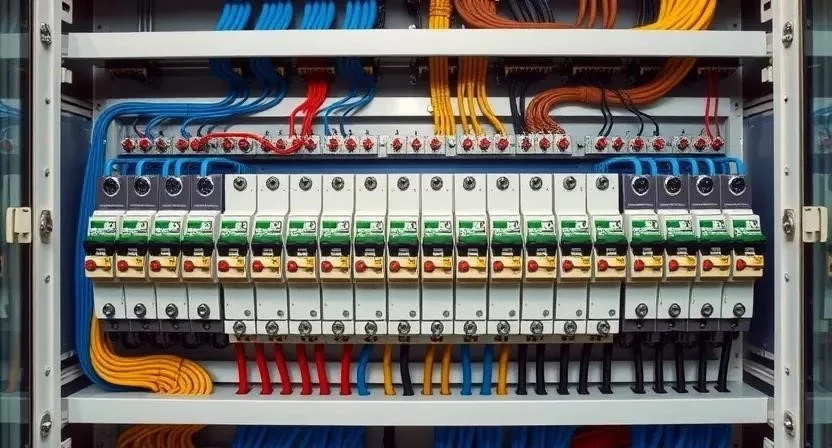

- Сборка и монтаж электрощита. (2-3 дня). Установка автоматов, УЗО и разводка фаз, нуля и заземления.

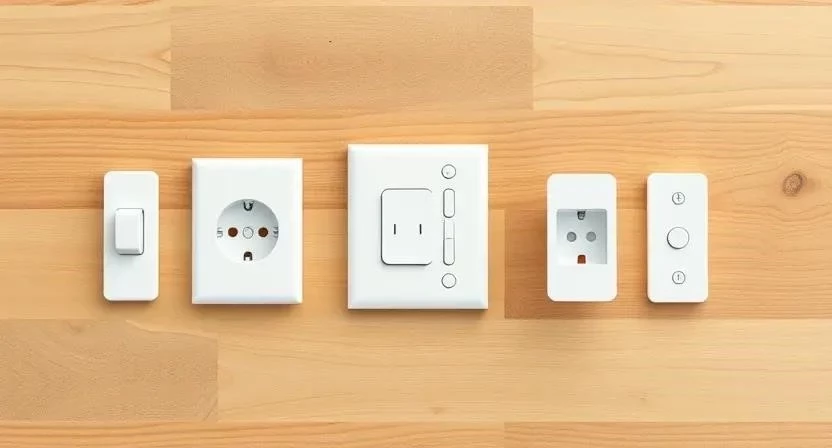

- Подключение розеток и выключателей. (1-2 дня). Монтаж конечных устройств в подрозетники.
- Проверка цепей и тестирование системы. (1 день). Прозвонка всех линий и проверка работы под нагрузкой.
- Финишная заделка штроб и отделка. (2-3 дня). Заполнение пазов штукатуркой или гипсовой смесью.
Пример из опыта: Использование лазерного уровня при разметке всех розеток в гостиной позволило мне избежать перекосов, и в итоге все розетки оказались идеально выровнены по одной линии.
| Этап работ | Время выполнения | Особенности выполнения |
|---|---|---|
| Проектирование | 16-32 часа | Учет пиковых нагрузок приборов |
| Штробление | 24-40 часов | Использование пылесоса обязательно |
| Прокладка кабеля | 72-120 часов | Соблюдение радиусов изгиба провода |
| Сборка щита | 48-72 часа | Маркировка каждого автомата |
| Тестирование | 8 часов | Проверка срабатывания УЗО |
Пример из опыта: Мой сосед решил сэкономить и использовал кабель с заниженным сечением для электроплиты, что привело к перегреву изоляции и срабатыванию защиты уже в первый месяц эксплуатации.
Технические тонкости и нормы
При монтаже необходимо поддерживать стабильный температурный режим, чтобы избежать растрескивания пластиковых элементов. В санузлах и на кухне строго соблюдаются нормы влажности: используются влагозащищенные розетки и специальные зоны установки. После заделки штроб следует выждать время полного высыхания смеси перед началом финишной отделки. Особое внимание уделяется совместимости кабелей: нельзя соединять алюминиевые и медные жилы напрямую без специальных клеммников.
Типичные ошибки при разводке
Одной из самых опасных ошибок является неправильный расчет сечения провода, что ведет к перегрузке сети. Отсутствие полноценного заземления подвергает людей риску поражения током. Экономия на автоматических выключателях приводит к тому, что защита не срабатывает вовремя при коротком замыкании. Исправление таких недочетов требует полного демонтажа части проводки, что обходится значительно дороже первоначального правильного монтажа.
Финансовый расчет электромонтажных работ
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Материалы (кабель, гофра) | 35 000 | 35 000 | 0 |
| Расходники (крепеж, смесь) | 5 000 | 5 000 | 0 |
| Оборудование (автоматы, щит) | 15 000 | 15 000 | 0 |
| Стоимость работ | 0 | 60 000 | 60 000 |
| 55 000 | 115 000 | 60 000 |
Эксплуатация и обслуживание сети
После завершения всех работ рекомендуется раз в год проводить проверку затяжки контактов в электрощите. Правила эксплуатации включают запрет на перегрузку одной линии множеством мощных приборов через переходники. Срок службы качественного медного кабеля составляет до 30 лет. Вызывать электрика для технического обслуживания следует при появлении мерцания света или посторонних звуков в щитке.
Варианты реализации проводки
Выбор метода прокладки зависит от типа отделки стен и эстетических предпочтений владельца. Скрытая проводка считается стандартом для жилых комнат, тогда как открытая применяется в технических помещениях или стиле лофт.
- Скрытая проводка в штробах;
- Открытая проводка в кабель-каналах;
- Использование гофрированной трубы ПВХ;
- Монтаж в металлорукаве (для защиты от грызунов);
- Беспроводные системы управления освещением;
- Установка умных реле в подрозетники;
- Монтаж кабеля в напольных каналах;
- Применение медных жил вместо алюминиевых.
Ответы на популярные вопросы
Какой кабель выбрать для освещения? Для линий света оптимально использовать ВВГнг-LS сечением 3х1.5 мм².
Сколько розеток нужно в комнате? Количество зависит от техники, но в среднем рекомендуется устанавливать по 3-4 розетки на каждую стену.
Как выбрать УЗО? Подбирайте номинал тока утечки (10 мА для влажных зон, 30 мА для общих комнат) и номинальный ток согласно нагрузке линии.
Можно ли менять схему в процессе? Любые изменения должны быть внесены в проект и проверены на предмет перегрузки автоматов.
Нужна ли гофра в бетонных стенах? Да, она защищает кабель от механических повреждений и позволяет заменить его без демонтажа стены.
Чем соединять провода в коробках? Рекомендуется использовать клеммники WAGO или пайку с последующей изоляцией.
Какое сечение нужно для розеток? Для стандартных розеток используется кабель сечением 2.5 мм².
