Монтаж электрощита требует строгого соблюдения технических норм и правил электробезопасности. Высокая сложность работ предполагает наличие базовых навыков электрики, а время выполнения занимает от 8 до 16 часов. Схема подключения распределительного щита: как собрать правильно и безопасно является основой для создания надежной системы питания в доме. Правильный подход исключает риск коротких замыканий и перегрузок сети.
Особенности подготовки к электромонтажу
Сборка щитка относится к работам повышенной сложности. Мастер должен владеть навыками работы с электроинструментом и понимать принципы распределения нагрузок. Оптимальное место установки — сухое, доступное помещение, обычно в прихожей или техническом шкафу. На выполнение всех этапов потребуется около двух рабочих дней, включая планирование и тестирование.

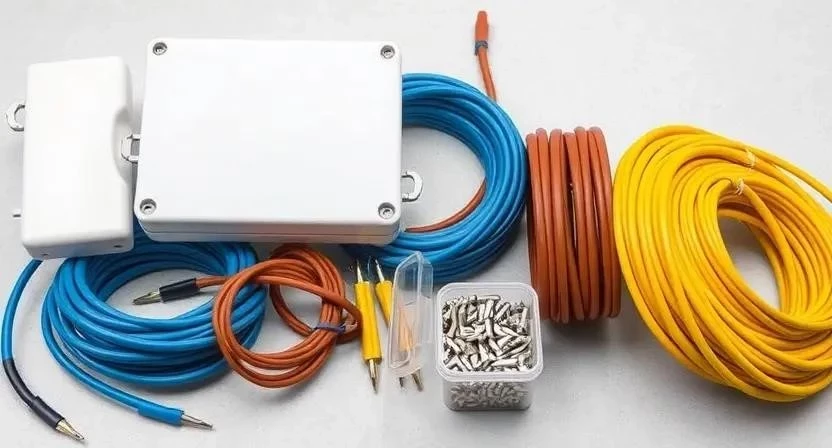

Перечень комплектующих для сборки
Для качественной сборки подбираются компоненты, соответствующие ГОСТ и ПУЭ. Количество модулей рассчитывается исходя из числа групп потребителей в квартире.
- Корпус распределительного щита (встраиваемый или накладной);
- Автоматические выключатели различных номиналов;
- Устройства защитного отключения (УЗО);
- Шина N (нулевая);
- Шина PE (заземляющая);
- Кабель ВВГнг подходящего сечения;
- Наконечники НШВИ для многожильных проводов;
- Гребенка (фазная шина) для соединения автоматов;
- Кросс-модуль для удобного распределения;
- Изолента и гофрированная труба.
| Материал | Количество (пример) | Расход на м2/ед. | Цена за ед. | |
|---|---|---|---|---|
| Корпус щита на 24 модуля | 1 шт. | 1 шт. | 2500 руб. | 2500 руб. |
| Автомат 16А | 6 шт. | 1 шт. | 300 руб. | 1800 руб. |
| УЗО 40А/30мА | 2 шт. | 1 шт. | 1200 руб. | 2400 руб. |
| Кабель ВВГнг 3х2.5 | 50 м | по схеме | 80 руб/м | 4000 руб. |
| Наконечники НШВИ | 1 уп. | 100 шт. | 400 руб. | 400 руб. |

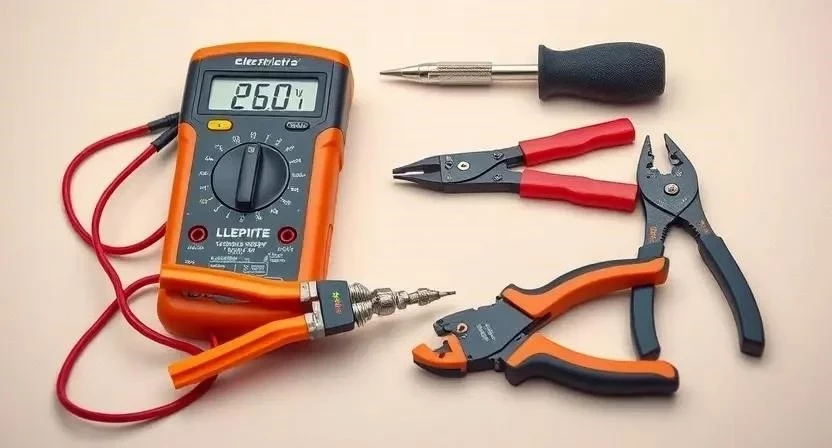

Инструментарий электрика
Правильный подбор инструмента ускоряет процесс и гарантирует надежность соединений. Рекомендуется использовать профессиональный инструмент с диэлектрическими ручками.
- Набор отверток (шлицевая, крестовая) — для затяжки клемм;
- Стриппер — для быстрой и чистой зачистки изоляции;
- Обжимной инструмент (кримпер) — для установки наконечников;
- Мультиметр — для проверки напряжения и прозвонки цепей;
- Индикаторная отвертка — для поиска фазы;
- Строительный уровень — для ровной установки корпуса;
- Перфоратор — для сверления отверстий в стене.
| Инструмент | Назначение | Обязательно/Желательно | Примерная цена |
|---|---|---|---|
| Мультиметр | Проверка цепей | Обязательно | 1500 руб. |
| Стриппер | Снятие изоляции | Желательно | 1200 руб. |
| Кримпер | Обжим наконечников | Обязательно | 2000 руб. |
| Индикаторная отвертка | Поиск фазы | Обязательно | 300 руб. |
| Перфоратор | Монтаж корпуса | Обязательно | 5000 руб. |
Организация рабочего пространства
Перед началом работ необходимо очистить зону монтажа от пыли и строительного мусора. Обеспечивается свободный доступ к вводному кабелю, который подает питание в квартиру. Чтобы избежать повреждения отделки, окружающие поверхности закрываются защитной пленкой. Организация рабочего места включает раскладку всех инструментов и компонентов в порядке их использования.
Монтаж корпуса щита
Разметка места установки производится с учетом высоты, удобной для доступа. С помощью уровня отмечаются точки крепления, после чего перфоратором сверлятся отверстия для дюбелей. Корпус щита плотно прижимается к стене и фиксируется саморезами. Однажды я установил щит без уровня, что привело к перекосу DIN-рейки и сложности в установке модулей, поэтому проверка горизонтали является критически важным этапом. После закрепления корпуса проверяется плотность прилегания вводных отверстий для кабелей.

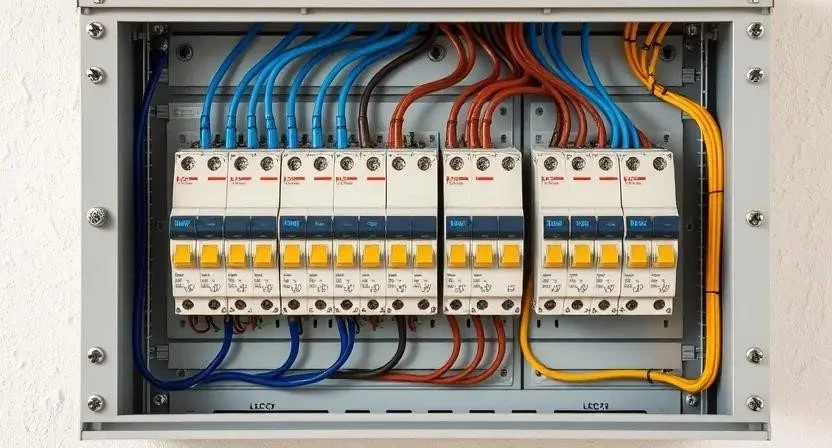

Этапы подключения компонентов
- Планирование и создание однолинейной схемы (1-2 часа). Определяются группы потребителей, подбираются номиналы автоматов и УЗО.
- Установка DIN-реек и монтаж шин N и PE (30-60 мин). Рельсы фиксируются в корпусе, шины крепятся на свои места.
- Установка вводного автоматического выключателя (20 мин). Общий автомат монтируется в начало цепи.
- Подключение вводного кабеля к автомату (30 мин). Фаза и ноль подводятся к вводному устройству.

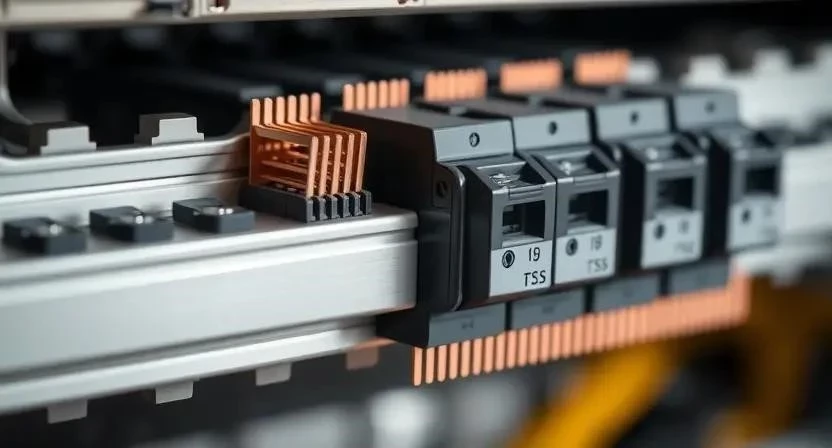

- Монтаж распределительных шин и гребенок (40 мин). Соединяются вводные элементы с групповыми автоматами.
- Установка УЗО и дифференциальных автоматов (40 мин). Устройства защиты монтируются согласно схеме.
- Распределение потребителей по группам и установка модульных автоматов (1 час). Каждый автомат отвечает за свою линию.
- Подключение фазных проводов к автоматам (1-2 часа). Провода от линий подключаются к выходам автоматов. Рекомендую использовать цветные стяжки для группировки проводов — это значительно упрощает поиск нужной линии при проверке.
- Подключение нулевых проводов к соответствующим шинам (1 час). Нули каждой группы выводятся на шину N.
- Подключение заземляющих проводов к шине PE (1 час). Все желто-зеленые провода собираются на шине заземления.
- Маркировка всех линий и автоматов (30 мин). Наклеиваются бирки с названием каждой группы (например, «Кухня», «Свет»).
- Финальная затяжка всех контактов (30 мин). Проверяется надежность каждого винтового соединения.
- Проверка целостности изоляции и отсутствия коротких замыканий (1 час). Используется мультиметр для прозвонки.
- Подача напряжения и тестирование работы (1 час). Проверяется работа каждого автомата и срабатывание УЗО.
| Этап | Время | Особенности |
|---|---|---|
| Схема и планирование | 2 часа | Точный расчет нагрузки |
| Монтаж корпуса и шин | 1.5 часа | Соблюдение уровня |
| Установка автоматики | 2 часа | Соблюдение последовательности |
| Подключение кабелей | 4 часа | Использование наконечников |
| Тестирование | 2 часа | Проверка под нагрузкой |
Технические тонкости монтажа
Температурный режим внутри щитка должен оставаться в пределах нормы, чтобы избежать перегрева контактов. Влажность воздуха влияет на окисление металлов, поэтому в сырых помещениях используются герметичные корпуса. Время затяжки винтовых соединений должно быть достаточным, но без чрезмерного усилия, чтобы не сорвать резьбу. Столкнулся с проблемой, когда автоматы разных брендов имели разную ширину зажима, поэтому лучше покупать всё одной серии для полной совместимости.
Типичные промахи при сборке
- Неправильный подбор сечения кабеля, что приводит к его нагреву.
- Отсутствие заземления, создающее риск поражения током.
- Перегрузка одного автомата слишком большим количеством потребителей.
- Путаница в маркировке, затрудняющая поиск неисправности.
- Слабый зажим контактов, вызывающий искрение и оплавление изоляции.
Финансовая смета проекта
Стоимость сборки зависит от количества групп и выбранного бренда автоматики. Самостоятельный монтаж позволяет существенно сэкономить на услугах специалиста.
| Статья расходов | Количество | Цена | |
|---|---|---|---|
| Материалы (комплект) | 1 набор | 12000 руб. | 12000 руб. |
| Работа мастера | 1 услуга | 7000 руб. | 7000 руб. |
| Расходники (стяжки, маркировка) | 1 набор | 500 руб. | 500 руб. |
| — | — | 19500 руб. | |
| — | — | 12500 руб. | |
| Экономия | — | — | 7000 руб. |
Эксплуатация и обслуживание
Регулярная проверка затяжки контактов должна проводиться раз в год, так как металл имеет свойство «усаживаться». Срабатывание УЗО необходимо проверять нажатием кнопки «Тест» ежемесячно. Срок службы современных компонентов составляет от 10 до 20 лет при условии отсутствия постоянных перегрузок. Правила эксплуатации запрещают загромождать пространство вокруг щитка.
Разновидности систем защиты и корпусов
Выбор между встраиваемыми и накладными щитами зависит от стадии ремонта: встраиваемые монтируются в стену на этапе черновых работ, накладные — поверх неё. В системах защиты можно использовать только УЗО в сочетании с обычными автоматами или устанавливать диф-автоматы. Диф-автоматы компактнее, так как объединяют две функции в одном модуле, но стоят дороже и сложнее в замене.
Ответы на популярные вопросы
Можно ли использовать один автомат на всю квартиру?
Нет, это небезопасно и неудобно. При вылете одного автомата обесточится всё жилье.
Чем отличается УЗО от дифавтомата?
УЗО защищает только от утечки тока (удара током), а дифавтомат защищает и от утечки, и от короткого замыкания/перегрузки.
Какое сечение провода использовать для ввода?
Обычно используется кабель сечением 6 или 10 мм², в зависимости от выделенной мощности.
Нужно ли использовать наконечники на проводах?
Да, наконечники НШВИ предотвращают разрыв жил многожильного провода при затяжке винта.
Как выбрать номинал автомата для розетки?
Для стандартных розеток с кабелем 2.5 мм² устанавливается автомат на 16А.
Что делать, если постоянно выбивает автомат?
Проверить суммарную мощность включенных приборов или вызвать электрика для поиска короткого замыкания.
Можно ли менять схему щита после монтажа?
Да, при условии полного обесточивания сети и наличия свободного места на DIN-рейке.
Как правильно промаркировать группы?
Использовать специальные самоклеящиеся этикетки с четким названием комнаты или типа прибора.
