Автоматизация электросети позволяет управлять освещением и бытовыми приборами дистанционно. Процесс требует базовых знаний электрики, занимает от 30 минут до 2 часов на одну точку и обходится в стоимость самого модуля плюс расходные материалы. Установка умных розеток и выключателей своими руками превращает обычное жилье в технологичное пространство. Правильный подход к монтажу гарантирует безопасность эксплуатации всей сети.
Подготовительная оценка работ
Электромонтажные задачи средней сложности требуют внимательности и соблюдения техники безопасности. Для успешного завершения процесса необходимо владеть навыками работы с ручным инструментом и понимать принципы распределения фазы и нуля в сети. Время выполнения зависит от состояния проводки: замена старого механизма проходит быстрее, чем монтаж в новый подрозетник. Оптимально проводить такие работы в выходные дни или во время планового ремонта, чтобы временное отсутствие электричества не мешало быту.
Комплектация для монтажа
Правильный подбор компонентов исключает необходимость повторных визитов в магазин. Основу составляют умные модули, которые выбираются исходя из протокола связи и нагрузки приборов. Важно использовать качественные клеммники для обеспечения надежного контакта.

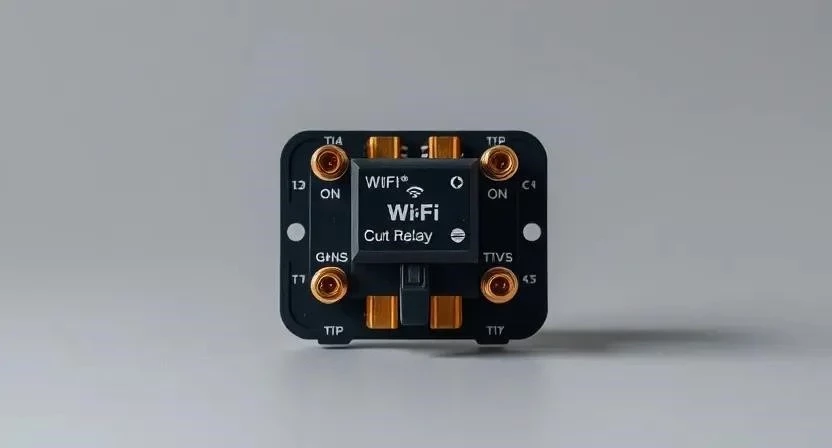

- Умные Wi-Fi реле для освещения
- Zigbee-модули для создания стабильной сети
- Клеммники WAGO для быстрого соединения
- Медный многожильный провод ПВС
- Изоляционная лента или термоусадка
- Крепежные саморезы по металлу/пластику
- Диэлектрические стяжки для кабеля
- Декоративные рамки и клавиши
| Наименование | Количество | Примерная цена | |
|---|---|---|---|
| Умный выключатель Wi-Fi | 3 шт. | 1200 руб. | 3600 руб. |
| Умная розетка Zigbee | 2 шт. | 1500 руб. | 3000 руб. |
| Клеммники WAGO (набор) | 1 уп. | 500 руб. | 500 руб. |
| Провод медный 1.5 мм² | 5 м. | 80 руб./м | 400 руб. |
| Изолента ПВХ | 1 шт. | 100 руб. | 100 руб. |

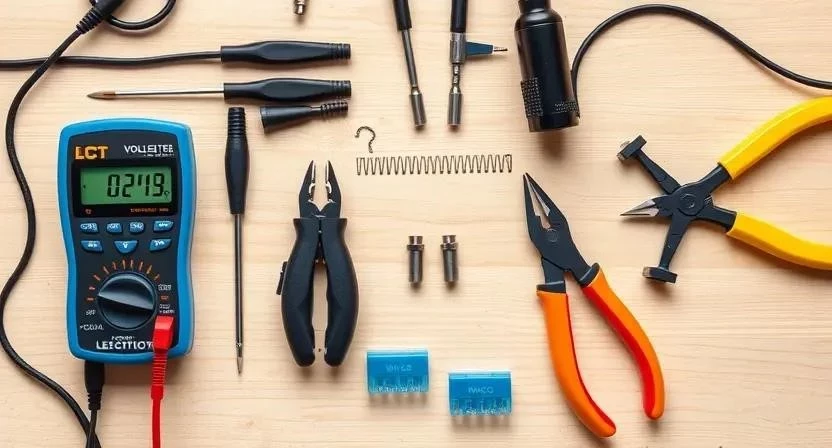

Инструментарий для электромонтажа
Качественный инструмент сокращает время работы и предотвращает повреждение изоляции проводов. Индикатор напряжения является критически важным элементом безопасности, без которого начинать монтаж запрещено. Стрипперы позволяют зачищать концы кабеля аккуратно, не повреждая жилу.
- Индикатор напряжения (бесконтактный)
- Отвертка с тонким шлицем (плоская)
- Крестовая отвертка (PH2)
- Стриппер для зачистки изоляции
- Пассатижи с изолированными ручками
- Мультиметр для проверки цепи
- Фонарь налобный для освещения подрозетника
| Инструмент | Функция | Критичность |
|---|---|---|
| Индикатор напряжения | Проверка отсутствия тока | Обязательно |
| Набор отверток | Фиксация контактов и модулей | Обязательно |
| Стриппер | Снятие изоляции с проводов | Желательно |
| Пассатижи | Загиб и обрезка проводов | Обязательно |
| Мультиметр | Замер напряжения и прозвонка | Желательно |
Организация рабочего пространства
Безопасность начинается с полного обесточивания линии в электрощите. Перед началом работ следует отключить соответствующий автоматический выключатель и убедиться, что питание не подано. Мебель, находящаяся рядом с розетками, сдвигается или накрывается защитной пленкой. Рабочая зона должна быть освещена, а все инструменты разложены в доступном порядке для исключения лишних движений.

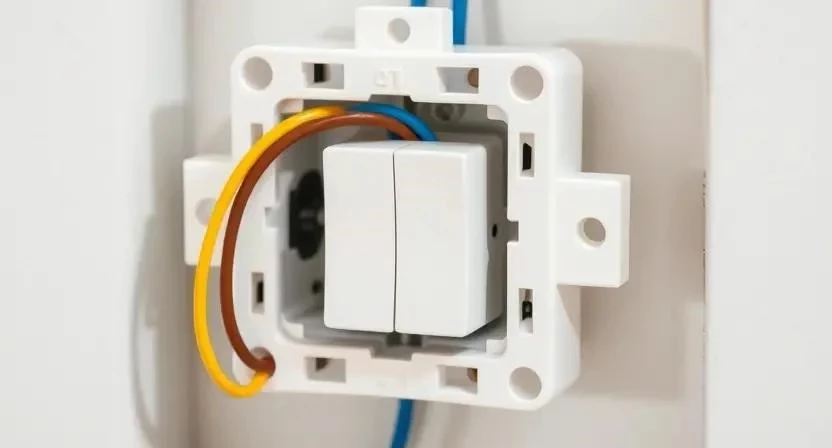

Работа с подрозетниками и проводкой
Глубина подрозетника определяет, поместится ли умный модуль за стандартный выключатель. В случае недостатка места потребуется аккуратное расширение отверстия в стене. После очистки полости от строительного мусора проверяется наличие нейтрального провода (нуля), так как большинство умных устройств требуют полноценного питания для работы Wi-Fi или Zigbee модуля. Дефекты стен вокруг отверстия зашпаклевываются для плотного прилегания декоративной панели.
Алгоритм установки устройств
Монтаж выполняется строго последовательно. Из личного опыта: если провода в подрозетнике расположены слишком плотно, лучше использовать гибкий многожильный провод с наконечниками, чтобы модуль легче зашел в паз.
- Полное обесточивание линии и проверка отсутствия напряжения индикатором (5 мин).
- Демонтаж старых розеток и выключателей с откручиванием винтов (10 мин).
- Анализ имеющейся проводки: определение фазы, нуля и заземления (5 мин).
- Подготовка проводов: зачистка концов на 10-12 мм с помощью стриппера (5 мин).
- Подключение умного модуля к сети согласно схеме производителя (15 мин).
- Фиксация устройства в подрозетнике с помощью винтов или защелок (10 мин).
- Установка и выравнивание декоративной панели (5 мин).
- Подача напряжения на электрощитке и проверка работоспособности (5 мин).
- Синхронизация устройства с мобильным приложением через Wi-Fi/Zigbee (10 мин).
- Настройка сценариев автоматизации и голосового управления (20 мин).
| Этап | Время | Особенности |
|---|---|---|
| Подготовка и обесточивание | 15 мин | Проверка индикатором обязательна |
| Демонтаж и анализ | 15 мин | Маркировка проводов фаза/ноль |
| Коммутация и монтаж | 30 мин | Плотная затяжка клемм |
| Сборка и запуск | 15 мин | Проверка фиксации панели |
| Программная настройка | 30 мин | Создание групп и сценариев |
Технические особенности эксплуатации
Качество электрического контакта напрямую влияет на долговечность электроники. Плохо затянутый винт вызывает нагрев, что может привести к выходу модуля из строя. Температурный режим внутри подрозетника не должен превышать допустимые нормы производителя. Совместимость протоколов играет ключевую роль: Zigbee работает стабильнее и меньше нагружает роутер, чем Wi-Fi. Однажды я столкнулся с тем, что дешевые Wi-Fi реле конфликтовали с соседским роутером, поэтому для больших систем рекомендую переходить на Zigbee-шлюзы. Время первичной настройки всей системы в квартире обычно составляет от 3 до 6 часов.
Типичные промахи при установке
Ошибки в электромонтаже могут привести к короткому замыканию или некорректной работе автоматики. Наиболее часто встречаются следующие проблемы:
- Попытка подключения модуля с нейтралью в старую проводку, где в выключателе есть только фаза.
- Перетяжка винтовых зажимов, приводящая к обрыву медной жилы.
- Недотяжка контактов, вызывающая искрение и перегрев.
- Путаница в фазах при подключении многоклавишных выключателей.
- Игнорирование заземления в розетках, что опасно для металлических корпусов приборов.
Финансовые расчеты
Стоимость реализации проекта зависит от количества точек и выбора бренда оборудования. Самостоятельный монтаж позволяет существенно сэкономить на услугах электрика, однако требует покупки качественного инструмента. В моем случае экономия составила около 7000 рублей, но я потратил на изучение схем подключения два вечера.
| Статья расходов | Своими руками | С мастером | Экономия |
|---|---|---|---|
| Оборудование (модули) | 6100 руб. | 6100 руб. | 0 руб. |
| Расходные материалы | 1000 руб. | 1000 руб. | 0 руб. |
| Работа по монтажу | 0 руб. | 5000 руб. | 5000 руб. |
| Настройка ПО | 0 руб. | 2000 руб. | 2000 руб. |
| 7100 руб. | 14100 руб. | 7000 руб. |
Обслуживание системы
После завершения монтажа рекомендуется провести ревизию соединений через месяц эксплуатации. Вибрации или температурные расширения могут ослабить зажимы. Регулярное обновление прошивок устройств через приложение исправляет ошибки безопасности и добавляет новые функции. Эксплуатировать умную электронику следует строго в рамках заявленной мощности, не подключая к умным розеткам сверхмощные обогреватели без проверки номинала тока.
Другие способы автоматизации
Если замена розеток кажется слишком сложной, существуют альтернативы. Установка умных реле за обычные выключатели позволяет сохранить привычный дизайн интерьера. Беспроводные кнопки можно клеить на любую поверхность, создавая дополнительные точки управления без штробления стен. Голосовое управление через умные колонки позволяет управлять светом даже без физического контакта с выключателем, если в сети установлены совместимые модули.
Ответы на популярные вопросы
Безопасно ли использовать умные розетки с мощной техникой?
Да, если мощность прибора не превышает номинал устройства (обычно 10А или 16А). Всегда проверяйте маркировку на корпусе.
Будет ли работать свет, если пропадет интернет?
Физические кнопки продолжат работать в обычном режиме. Дистанционное управление и сценарии станут недоступны до восстановления связи.
Совместимы ли устройства разных брендов?
Если устройства поддерживают единый стандарт (например, Zigbee 3.0 или Matter), их можно объединить в одном шлюзе или приложении.
Можно ли установить такие модули в старом жилом фонде?
Это возможно, но часто требует полной замены проводки из-за отсутствия нейтрального провода в подрозетниках выключателей и износа изоляции.
