Вытяжная вентиляция с выходом через стену на улицу, установка

Назначение кровельного элемента УП

Схема и габаритные размеры узла прохода для мягкой кровли.

Узел прохода вентканала через кровлю маркируется УП, насчитывает в стандартном варианте 11 наименований. Для сложных эксплуатационных условий этот доборный элемент проектируется, изготавливается индивидуально. Узел прохода трубы через кровлю регламентируется ГОСТом 15150, определяющим диаметр, габариты конструкции.

При помощи кровельной проходки отводится только холодный воздух, для дымоходов применяют конструкции из огнеупорных материалов, размеры которых контролируются другими нормами СНиП.

При выборе УП для воздуховода через кровлю ориентируются на степень запыленности, разницы температур, загазованности, влажности транспортируемой воздушной смеси. Фиксация доборного элемента прохода воздуховода через кровлю осуществляется к силовому каркасу крыши (обрешетке либо контробрешетке). Показано на рис.1.

Вентиляционная конструкция в туалете

В частных постройках устанавливают туалеты необязательно внутри помещения.

Туалет внутри здания

Вытяжку в туалете устраивают во время строительства. Но бывает и так, что столь немаловажная конструкция отсутствует, если туалет, к примеру, отсутствовал. Тогда вентиляционную систему нужно делать вместе с его обустройством. Если это упустить, в туалетной комнате будет скапливаться сырость, а потом появятся плесень и неприятные «ароматы».

Во избежание этого и устраивается вентиляция из туалета на улицу. Ее составляют:

воздуховоды;
приточные каналы;
вентиляторы в отверстии для вытяжки.

Воздуховодами являются трубы, которые проходят через чердак или стену. Вентиляторы необходимы для усиления тяги в воздуховоде.

Уличный туалет

Здесь также необходимо обустройство вентиляционных систем, причем не только кабинки, а и выгребной ямы. Ведь яма расположена непосредственно под кабинкой. Кроме неприятных запахов яма постепенно разрушает постройку. Во избежание накопления запахов можно спланировать яму на некотором расстоянии от кабинки с помощью труб канализации с системой смыва. Тогда дополнительной вентиляции не нужно будет делать.

Но возможен и вариант организации вентиляционной конструкции.

Если запах несильный, достаточно естественной вентиляционной конструкции. Но при сильных «ароматах» естественной вентиляции вряд будет хватать.

Схема естественной вентиляции максимально простая: внизу одной стены проделывают приточный канал. Вверху противоположной стены делают вытяжное отверстие. При несильных запахах эта вентиляция легко справляется со своей задачей.

В случае устройства принудительной вентиляционной системы вытяжное отверстие устанавливают вентилятор, работающий от электросети, потому в туалетную кабинку проводят электричество. Но следует позаботиться о безопасной проводке.

В случае расположения туалета на улице, необходимо также вентиляционное устройство и для выгребной ямы.

Вентиляция через стену на улицу, точнее ее устройство, особенности и преимущества, чаще всего интересует потребителей. Такое отверстие в стене обычно проделывают в кухне или санузле.

Прежде чем приступить к выполнению работ, необходимо уточнить особенности конструкции и правила ее монтажа, чтобы не нарушить теплоизоляцию помещения.

Вентиляция через стену на улицу обеспечивает приток свежего и отвод отработанного воздуха в тех случаях, когда естественного движения воздушных недостаточно для поддержания нормального микроклимата в жилом помещении.

В квартире с пластиковыми окнами не обойтись без монтажа вентиляции

Монтаж принудительной вентиляции стал необходимостью в тех домах, где осуществлена установка пластиковых окон. Это герметичная конструкция полностью исключает свободный естественный приток свежего воздуха через щели между створками.

В современных домах (как многоэтажных, так и частных) отсутствует специально организованная и созданная сеть каналов, по которым в помещение поступает свежий воздух по принципу сквозняка.

Это значит, что в таких постройках отсутствует абсолютно независимая от других устройств система, обеспечивающая комфортные условия для тех, кто находится в помещении. Осуществляя монтаж системы вентиляции, в стенах частных домов создают систему:

с механическим выводом воздушных масс;
с естественным притоком;
комбинированную.

Первым делом выбирают место расположения отверстия в стене, а после этого предстоит сделать выбор и приобрести систему для обеспечения естественной или механической вентиляции.

Разновидности вытяжных клапанов

Низкая эффективность вытяжной вентиляции чаще всего объясняется различными причинами, например, нарушением проходимости каналов или их герметичности.

В многоэтажных домах такие ситуации часто возникают из-за огрехов при проведении ремонта, а ликвидировать последствия ошибок и восстановить нормальное состояние вентиляционных ходов удается не всегда.

В зависимости от места установки вытяжной вентиляции используют горизонтальную или вертикальную модель клапана и вентилятор с достаточно высокой производительностью (+)

В таком случае вытяжные клапаны могут оказаться более чем уместными. Конструкция этих устройств очень проста, их основное назначение в том, чтобы пропускать потоки воздуха наружу и не позволять им проникать обратно. По типу установки такие клапаны разделяют на горизонтальные и вертикальные, все зависит от направления потока воздуха.

Если вытяжной поток должен двигаться вертикально, выбирают клапан с горизонтальной установкой. А для отведения воздуха по горизонтали нужен вертикальный клапан. Обычно модели вытяжных клапанов комплектуются вентилятором. Они применяются там, где удаление воздуха из помещения нужно проводить принудительно.

Еще один существенный момент – уровень шума, который издает работающее устройство. Чем ниже звуковые эффекты от раскрывающихся лопастей клапана и/или вращающегося вентилятора, тем лучше. Много полезных сведений можно найти в техническом паспорте изделия.

Выбирая вытяжной клапан, который будет установлен в стене, следует учесть толщину этой стены, а также материал, в котором придется проделать отверстие

Особенности различных видов проветривания комнат в частном доме

Форточка

Для качественного воздухообмена понадобится (в зависимости от размеров помещения) от 30 минут до часа.
При низкой температуре на улице на окнах, откосах, подоконниках велика вероятность появления конденсата.
Чем дольше открыта форточка, тем значительнее теплопотери.

Окно

Подразумевается, что створка распахивается полностью.

Достаточно от 5 до 10 мин.
Образование конденсата, охлаждение воздуха в помещении исключено.

Полное проветривание

Открываются все окна и двери

Рекомендуется лишь в отдельных случаях, с соблюдением мер предосторожности (особенно в отношении детей), причем в течение нескольких минут (не более 3 – 4)

Если простейшая система вентиляции не обеспечивает должного комфорта в частном доме, то следует изучить другие варианты.

Например, схема вентиляции с рекуперацией.

Нелишне разобраться и с типами, разновидностями вентиляторов, шумоглушителей, моделями кухонных вытяжек и другими устройствами, которые могут быть установлены. Но это уже отдельные, и довольно объемные темы, поэтому автор считает возможным ограничиться приведенной информацией.

Ее вполне достаточно, чтобы понять и принцип функционирования вентиляции в частном доме, и возможные схемы ее организации своими руками.

Где установить приточный клапан

Существует три основных варианта для монтажа приточного клапана:

Над источником тепла. В этом случае наружный воздух попадает в комнату уже подогретым, а также стимулируется его конвекция.
На высоте 2/3 от окна, что составляет около двух метров от пола, и на расстоянии 0,3 м от оконного откоса. Воздушная масса будет направлена к потолку, где она смешается с теплым комнатным воздухом.
В местах с повышенной сыростью. Это может быть угол дома, уже начавший покрываться плесенью.

Стеновые проветриватели устанавливают не только в стенах частных домов, но и используют для улучшения приточной вентиляции в квартире. Часто их ставят на нижних этажах многоквартирных домов – лучшим местом будет пространство между подоконником и радиатором.

Востребованы эти устройства в детских учреждениях, где свежий воздух особенно важен. С помощью такой конструкции обеспечивают оптимальный микроклимат в помещениях для содержания животных и птиц.

Проветриватель или приточное вентиляционное устройство можно установить на любых стенах. Клапан не затрагивает конструкцию стен и не уродует внешний вид фасада

Ошибочно думать, что установив один клапан, вы решите проблему с недостатком чистого воздуха. Это возможно только в том случае, если в его конструкцию включено устройство для принудительной вентиляции. Когда этого нет, воздухообмен происходит в результате разности давлений внутри помещения и снаружи.

Один стеновой клапан при перепаде давления в пределах 10 Па, которое наблюдается в нормальных условиях, обеспечивает поступление до 30 мᶾ/ч. Это является нормой для одного человека.

При большей разности давлений, увеличивается и объем воздуха, попадающего в комнату. Поэтому, для достижения нужного эффекта придется устанавливать еще один клапан дополнительно или принудительное вентилирование.

Производят и приточные клапаны, которые встраивают в вентиляционные шахты. Обычно это делают в санузле, в ванной, кухне. Перед их монтажом следует протестировать тягу. Для этого проверяют наличие притока воздуха при открытой форточке, при помощи зажженной спички, поднесенной к отверстию.

Если окажется, что существующая вентиляция функционирует плохо, то и установленный в стене приточный клапан не будет гарантировать поступление свежего притока в том объеме, на который он рассчитан

Эти ручные способы проверки могут не сработать в жаркое время года. Разогретый летним солнцем воздух становится более тяжелым, чем во время прохлады. Из-за этого давление в вентиляционном канале снизится и даже при удовлетворительно работающей системе, пламя или лист бумаги не будут притягиваться.

Кроме того, стоит учесть следующие правила:

Если проходимость приточного клапана довольно большая, а его конструкцией не предусмотрена регулировка, нельзя устанавливать два таких устройства напротив друг друга. Зимой, когда вентиляция функционирует наиболее активно из-за неравенства давлений внутри и на улице, появятся сквозняки.
Крышка клапана должна свободно разместиться в пространстве между подоконником и отопительным прибором. Если радиатор полутеплый, то воздух, входящий сквозь широкий клапан без регулировки, не успеет прогреться и в комнате понизится температура. А при недостаточном объеме поступающего воздуха, придется подумать о дополнительном вентилировании.

При выборе на фасаде места установки клапана, нужно учесть, куда эта стена направлена. Лучше, когда забор воздуха происходит не со стороны улицы, где наблюдается активное движение транспортных средств, а со двора.

Конструкция стенового устройства

Обычный вытяжной клапан состоит из трех основных частей:

фланца;
заслонки;
декоративной решетки.

Круглый фланец – это соединительный элемент, который позволяет подключить клапан к вентиляционному каналу. Решетка представляет собой декоративный элемент, который просто маскирует дыру в стене, а также предотвращает случайное попадание внутрь крупного мусора. Основа конструкции – заслонка.

Это подвижный лепесток, круглой или квадратной конфигурации, закрепленный на оси. Он может открываться только в одну сторону, обеспечивая правильное передвижение воздушного потока. Конструкция может также включать отвес, который позволяет оставить клапан в закрытом состоянии, если отключен вентилятор.

Осевой вытяжной вентилятор состоит из таких элементов как кабель электропитания (1), воздухозаборная решетка (2), выключатель (3), кабель выключателя (4), крыльчатка (5), жалюзи (6)

Для промышленных объектов обычно рекомендуется выбрать клапан с хорошими взрывозащитными характеристиками, но для жилых помещений значение имеют другие особенности. Например, полезным будет наличие резиновой прокладки, которая позволяет уменьшить количество шума.

Одним из распространенных вариантов вытяжного клапана является конструкция типа “бабочка”. Она представляет собой две лопасти, закрепленные на центральной оси. Другая популярная конструкция таких устройств называется лепестковой, она включает ряд параллельно установленных лопастей, которые движутся по принципу жалюзи.

Установка осевого вентилятора для вытяжного типа вентиляции производится по единой для всех систем схеме:

Такой вентилятор часто монтируют в санузлах, ванных комнатах.

15 Регулировка и настройка

Процесс регулировки параметров системы вентиляции сводится к обеспечению на всех участках сети уровня притока и отвода воздуха, предусмотренного проектом. Сделать это самостоятельно, без специального оборудования и опыта, достаточно сложно.

Тем не менее, можно попробовать произвести настройку, опираясь на следующие рекомендации:

Производительность вентилятора регулируется путем изменения частоты вращения лопастей.
В первую очередь производится настройка заслонок, расположенных ближе к вентилятору. Необходимый уровень сопротивления воздушному потоку выставляется путем плавного поворота лопасти заслонки.
Излишки воздуха имеет смысл перенаправить на те участки сети, производительность которых меньше проектных значений.
Допустимая погрешность расхода воздуха в приточных и вытяжных устройствах составляет 10%.

Вентиляционные заслонки и клапаны помогают быстро и эффективно осуществлять регулировку параметров вентиляционной системы. Управление может производиться вручную, либо в автоматическом режиме, позволяя строить климатические системы любой сложности: от простейших решений для частных домов и квартир до сложных и разветвленных вентиляционных сетей крупных зданий или производственных помещений.

Самодельная заслонка:

Схемы вентиляции через стену

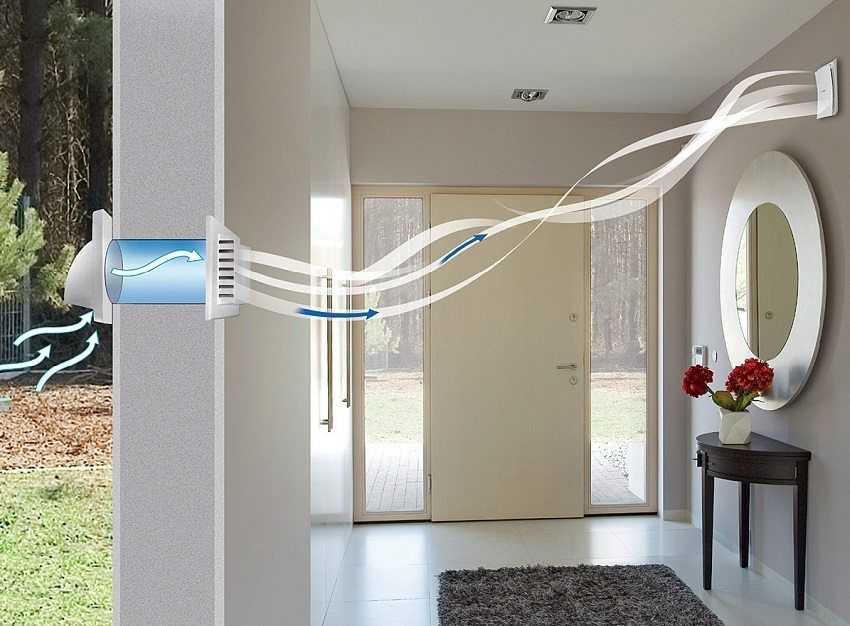

бесканальная система вентиляции через стену

В квартирах или частных домах наиболее рационально обустройство вентиляции через стену:

с естественной тягой;
с механическим оттоком;
комбинированной.

Естественная вентиляция основывается на принципе сквозняка. Воздух передвигается благодаря разнице давлений и температуры внутри квартиры и за ее пределами. Такая система не зависит от источников энергии и представляет собой конструкцию из воздуховодов и отверстий, как правило, выходящих через стены.

Естественная вентиляция широко использовалась при строительстве старых многоэтажных домов, в современных зданиях значительно реже.

Одна из проблем, возникающих при ее эксплуатации – отсутствие притока воздуха. Подразумевается, что свежий воздух проникает в помещения через щели между оконными створками, открытые форточки. Однако современные окна обеспечивают практически полную герметизацию. Поэтому жильцы решают проблему самостоятельно, вытягивая вентиляцию через стену на улицу, устанавливая приточные клапаны.

Общедомовые вытяжки тоже зачастую работают плохо, но сделать проход вентиляции из санузла через стену можно не во всех квартирах. Значительно проще соорудить вентиляцию в стене частного дома. Желательно запроектировать узел прохода вентиляции через стену заранее, увязав его со всеми остальными конструкциями.

Механическая или естественная?

аккуратные вентиляционные решетки совсем не нарушают вид фасада

Планируя вентиляцию в наружной стене, определитесь с системой. Одними из важнейших показателей воздухообмена являются скорость движения и температура.

Видимо поэтому люди чувствуют себя хуже в помещениях с вентиляторами. Но в некоторых случаях без механики не обойтись. Например, если нет возможности сделать широкие вытяжные каналы в наружной стене для вытяжной вентиляции. Чем выше скорость движения потока воздуха, тем меньше сечение вентканала. Поэтому зачастую в наружных стенах вентиляцию устанавливают механическую. Целесообразнее механическое побуждение и в помещениях большой площади.

Как установить приточный клапан – инструкция

Перед монтажом необходимо решить 2 вопроса: куда ставить вентиляционный клапан и каким образом просверлить в стене аккуратное отверстие. По месту размещения дадим следующие рекомендации:

Проветриватели с диаметром трубы 50–60 мм лучше располагать между радиатором отопления и подоконником. При условии, что хватает высоты зазора. Тогда холодный уличный воздух сразу смешается с восходящим конвективным потоком от батареи.
Устройство с воздуховодом более Ø100 мм ставим сбоку от оконного проема, делаем отступ 30 см (чтобы исключить промерзание). Второй вариант – между окном и потолком, минимальное расстояние от перекрытия – 15 см. В обоих случаях проветриватель находится в зоне конвекционного потока от радиатора.
Высота пассивного клапана над полом – 180…200 см.
При установке клапана-рекуператора соблюдайте отступ 0.5 м от всех конструкций – потолка, окна, ближайшего угла, как показано на чертеже.
Переточное устройство размещайте в удобном месте без ограничений.

Сверление железобетонной стены лучше доверить профессионалам, вооруженным станком с алмазной коронкой нужного диаметра. Сделать отверстие в кирпиче можно самому, хотя придется повозиться. Длинным тонким буром выполняете множество сверлений по окружности, затем аккуратно выбиваете середину.

Два важных момента. Перед началом работ убедитесь, что на выбранном участке конструкции отсутствует электропроводка либо трубы отопления, проложенные скрытым способом. Второе: отверстие сверлится с наклоном 2–3° в сторону улицы для выхода конденсата.

Как правильно установить приточный клапан в стену:

Обрезаем воздушную трубу заподлицо с конструкцией или с небольшим выпуском – как прописано в монтажной инструкции производителя. Телескопический воздуховод «Вентс» не подрезается.
Вставляем трубу в отверстие, зазоры задуваем строительной пеной. Цементно-песчаный раствор применять нельзя.
Крепим снаружи решетку с москитной сеткой. Соблюдаем правильное положение элемента – козырек вверху, жалюзи направлены вниз.
Вставляем внутрь воздуховода теплоизоляционный элемент, при необходимости подрезаем по длине.
Разбираем оголовок клапана, прикрепляем корпус к трубе и внутренней поверхности стены дюбелями. Ставим фильтр, заслонки и крышку приточными щелями кверху.

Схема сборки внутренней части комнатного проветривателя

Технология монтажа клапана-рекуператора идентична. Сначала в стену заделывается воздуховод, крепится наружная решетка, потом изнутри ставятся элементы агрегата – теплообменник из керамики, вентилятор и остальные элементы. Отличия: теплоизоляция монтируется снаружи трубы, к вентилятору подводится кабель электропитания.

Специфика работы наклонной вытяжки

Вытяжные агрегаты наклонного типа специализируются на применении в отводном режиме. Поэтому при установке вытяжка подводится к кухонному вентиляционному стволу. Этот режим подразумевает вывод последствий термической обработки продуктов без фильтрования. В рециркуляционном режиме устройство обычно функционирует тогда, когда нет соединения с вентиляционным каналом.

В подобных случаях воздух подвергается замкнутой циркуляции. Отработанные массы свозь воздухозаборник подаются к фильтрам, подвергаются ступенчатой очистке и снова выпускаются в пространство кухни. Максимальная переработка обеспечивается благодаря двухфазной фильтрации – здесь задействованы угольные и жироулавливающие вставки. Такое исполнение способствует полному избавлению от испарений, жировых взвесей, запахов.

Схемы вентиляции через стену

В квартирах или частных домах наиболее рационально обустройство вентиляции через стену:

с естественной тягой;
с механическим оттоком;
комбинированной.

Одна из проблем, возникающих при ее эксплуатации – отсутствие притока воздуха. Подразумевается, что свежий воздух проникает в помещения через щели между оконными створками, открытые форточки. Однако современные окна обеспечивают практически полную герметизацию. Поэтому жильцы решают проблему самостоятельно, устанавливая приточные клапаны.

Механическая или естественная?

Типичные проблемы с вентиляцией

Естественное вентилирование жилых помещений основано на наличии микрощелей, характерных для деревянных оконных конструкций. Через такие небольшие отверстия воздух регулярно поступал снаружи и удалялся из дома по устроенным в строительных конструкциях вентиляционным каналам.

Так в квартире осуществлялась постоянная смена воздушных масс, способствующая нормальному уровню влажности, удалению неприятных запахов и т.п.

Регулярное обновление воздушной массы, происходящее естественным образом через неплотное прилегание оконных створок и дверных полотен, а также путем проветривания, формирует оптимальный для жизнедеятельности микроклимат, удаляет избыток влаги, углекислоту и прочие вредные токсичные вещества

Неправильный воздухообмен в доме — проблема практически неизбежная при проведении мероприятий по сокращению теплопотерь. Устанавливая новые окна и двери, стремясь минимизировать утечку тепла, мало кто задумывается о вентилировании своего жилья.

Но вскоре проблемы проявляются в виде душной атмосферы, размножения плесени в ванной комнате и других подобных явлениях. Вскоре ненормальный микроклимат начинает негативно сказываться на состоянии здоровья тех, кто в таком доме проживает.

Приточные вентиляционные установки различного типа и вида помогают разобраться с избыточной герметизацией помещений, но для нормального вентилирования этого может оказаться недостаточно. Тяга естественной вытяжной вентиляции часто оказывается слабой, а то и вовсе отсутствует. Из-за проблем с устройством вентиляционных конструкций часть воздушных масс, которые должны быть удалены из дома, проникает обратно.

Отсутствие вентиляции или неправильная ее организация опасна не только для жизни людей. Конденсирующаяся на поверхностях влага, не устраненная в результате вентилирования, становится причиной преждевременного выхода из строя конструкций, коммуникаций, отделки

На состоянии тяги в вентиляционной системе дома или квартиры отражается и температура воздуха на улице, вернее, разница температуры внутри помещения и снаружи. В зимнее время этот разрыв достаточно большой, что обеспечивает хорошую тягу. Но в летний период разница температур наружного и внутреннего воздуха не настолько значительна, а это на качестве тяги сказывается не слишком хорошо.

По этим причинам следует задуматься о необходимости установить специальные вытяжные клапаны. Они обеспечат быстрое и эффективное удаление отработанного воздуха из жилища, а также предотвратят его обратное проникновение.

Застоявшийся затхлый воздух и излишне влажная среда способствуют расселению грибковых колоний, угрожающих проживающим серьезными заболеваниями и разрушением стройматериалов (+)
