Принципиальная схема котельной и отдельных элементов

Алгоритм работ по проектированию котельных установок



ТЗ

Проект газовой котельной начинается с разработки/согласования технического задания.Техническое задание является неотъемлемой частью договора на проектирование котлов.



Документ: разрешение на строительство

Основным документом исходно-разрешительной документации на строительство и проектирование котельной является разрешение на строительство котельной или всего объекта в целом, выдаваемое административными органами по месту нахождения объекта.



Документ: технические условия

Рабочий проект котельной разрабатывается на основании технических условий (технические условия, «лимиты» на газ).



Теплотехнический расчет

Перед началом процедуры оформления технических условий, необходимо выполнить теплотехнический расчет тепла и топлива для данного объекта, в котором на основании исходных данных определяются необходимые нагрузки, требуемый годовой расход топлива и выбирается основное оборудование котельной.Далее этот расчет используется для подготовки технического задания на проектирование котельных и для получения соответствующих разрешений от организаций выдающих технические условия.

Специалисты ГК ТУРБОПАР окажут услуги:

  •     разработка технического задания на проектирование котельных установок;
  •     выбор основного и вспомогательного оборудования котельной;
  •     определение тепловых нагрузок потребителей;
  •     определение габаритов здания котельной;
  •     выбор площадки строительства, места расположения котельной;
  •     расчет дымовой трубы, определение требуемой высоты трубы из условий рассеивания вредных выбросов;
  •     определение общей стоимости строительства котельной(поставка оборудования, монтажные работы, пусконаладочные работы, сдача в эксплуатацию).

 Основные нормативные документы, используемые на проектирование газовых котельных:

  •     Постановление Правительства РФ от 16 февраля 2008 г. № 87 О составе разделов проектной документации и требованиях к их содержанию;
  •     СНиП II-35-76 «Котельные установки»;
  •     ПБ 10-574-03 «Правила устройства и безопасной эксплуатации паровых и водогрейных котлов»;
  •     СНиП 42-01-2002 «Газораспределительные системы»;
  •     ПБ 12-529-03 «Правила безопасности систем газораспределения и газопотребления»;
  •     СНиП 23-02-2003 «Тепловая защита зданий»;
  •     СНиП 41-03-2003 «Тепловая изоляция оборудования и трубопроводов»;
  •     «Правила учета тепловой энергии и теплоносителя». ГУ Госэнергонадзора РФ. Москва, 1995г. Рег.МЮ №954 от 25/09/1996.
авторский надзор при монтаже оборудования котельной;
адаптацию проектной документации иностранных производителей к требованиям российских ГОСТ, СНиП и Правил;
выполняем функцию генпроектировщика.

Чертежи котельных. Некоторые примеры:

  • Проект котельной 8Мвт, водогрейные котлы Buderus, скачать в формате PDF (316Kб)
  • проект котельной 16МВт, котельное оборудование Buderus, скачать в формате PDF (299 Кб)
Референции проектирования котельных Рабочий проект котельной Опросный лист для заказа проекта О Проектном институте Образцы чертежей проектирования

Выбор материалов и котлов: отопление своими руками в частном доме

Перед покупкой оборудования и материалов необходимо определиться с мощностью котла. Для этого производят расчет отапливаемой площади с учетом торцовых стен окон и проходов.

Гид расчета отопления:

  • Для помещения площадью 200 кв. м достаточным станет котел в 25 кВт;
  • Дом на 300 кв. м обогреет оборудование в 35кВт;
  • От 400 до 600 кв. м обогреет аппаратура на 60 кВт;
  • Для большего здания комфортную температуру можно получить при мощности оборудования в 100 кВт.

Следующим этапом становится выбор и расчет трубопровода.

На рынке предоставлены материалы из:

Идеальным вариантом станут медные носители. Они долговечны, удобны в эксплуатации, выдерживают высокие давления и температуры. Единственным минусом является их высокая стоимость.

Металлопластиковые конструкции приобрели широкую популярность. Материал хорошо выдерживает тепловую нагрузку, легко гнется под разными углами. Для монтажа необходимо приобретать специальные фитинги. Они облегчат процесс сборки конструкции. Металлопластик относится к средней ценовой политике.

Самым дешевым вариантом являются полипропилены. Для монтажа системы требуется специальное оборудование для запайки пресс-фитингов. Полимерные изделия расширяются при увеличении внутренней температуры, а сгибы могут расправляться, поэтому есть риск утечки воды. Такие элементы имеют эстетичный вид.

Водоподготовка для котельной. Котельная вода. Монтаж и обслуживание котельных установок.

Вода в теплоэнергетике. Термины и определения.

Вода, используемая для паровых и водогрейных котлов, в зависимости от технологического участка, имеет разные наименования, закрепленные в нормативных документах:

Сырая вода – вода из источника водоснабжения, не прошедшая очистку и химическую обработку.

Питательная вода – вода на входе в котел, которая должна соответствовать заданным проектом параметрам (химический состав, температура, давление).

Добавочная вода – вода, предназначенная для восполнения потерь, связанных с продувкой котла и утечкой воды и пара в пароконденсатном тракте.

Подпиточная вода – вода, предназначенная для восполнения потерь, связанных с продувкой котла и утечкой воды в теплопотребляющих установках и тепловых сетях. Котловая вода – вода, циркулирующая внутри котла.

Прямая сетевая вода – вода в напорном трубопроводе тепловой сети от источника до потребителя тепла.

Обратная сетевая вода – вода в тепловой сети от потребителя до сетевого насоса.

Классификация котлов. Термины и определения.

По способу получения энергии для нагрева воды или получения пара котлы делятся на: – Энерготехнологические – котлы, в топках которых осуществляется переработка технологических материалов (топлива); – Котлы-утилизаторы – котлы, в которых используется теплота отходящих горячих газов технологического процесса или двигателей; – Электрические – котлы, использующие электрическую энергию для нагрева воды или получения пара.

По типу циркуляции рабочей среды котлы делятся на котлы с естественной и принудительной циркуляцией . В зависимости от количества циркуляций, котлы могут быть прямоточные – с однократным движением рабочей среды, и комбинированные – с многократной циркуляцией.

Относительно движения рабочей среды к поверхности нагрева выделяют: – Газотрубные котлы , в которых продукты сгорания топлива движутся внутри труб поверхностей нагрева, а вода и пароводяная смесь – снаружи труб. – Водотрубные котлы , в которых вода или пароводяная смесь движется внутри труб, а продукты сгорания топлива – снаружи труб.

Помимо нормативной документации необходимо учесть рекомендации производителя котла, указанные в инструкции по эксплуатации/ руководстве пользователя.

Сетевая вода ГВС должна соответствовать нормам «СанПиН 2.1.4.1074-01. Питьевая вода. Гигиенические требования к качеству воды централизованных систем питьевого водоснабжения. Контроль качества».

Примеси сырой воды. Методы водоподготовки для котельной.

Для воды из скважины характерным является превышение содержания железа и марганца , которые также влияют на рабочий режим котлового оборудования. Выбор метода обезжелезивания определяется многими факторами – от производительности установки до сопутствующих примесей.

Существует большое количество реагентов, предназначенных для ингибирования процессов солеотложения и коррозии. Традиционно применяют автоматически дозирующие станции для ввода реагента в предварительно подготовленную воду. В некоторых случаях реагенты совместимы и могут дозироваться из одной ёмкости рабочих растворов, в других – требуется наличие нескольких дозирующих станций. При использовании реагентной коррекционной обработки необходимо следить за приготовлением дозируемых растворов и постоянно контролировать концентрации дозируемых веществ в котловой воде.

гарантирует индивидуальный подход к подбору и расчету установки ВПУ для каждого объекта.

Требования к котельной в частном доме в зависимости от типа котла

Каждое топливо имеет свои особенности, и то, что относительно безопасно в одной ситуации, может стать причиной катастрофы в другой. Это нужно понимать и нормально относиться к тому, что каждый вид котельного оборудования добавляет в список основных требований к котельной как минимум пять дополнительных пунктов. Рассмотрим подробнее наиболее часто используемые котлы отопления.

Газовая котельная в частном доме

Можно сказать, что это самая требовательная к изготовлению котельная – здесь важно буквально все. Во-первых, это объем помещения – при минимальной высоте перекрытий в 2,5м ее объем не должен составлять менее 15м³. Здесь даже имеются ограничения по площади пола, который не должен быть менее 6м²

Все это связано с возможными утечками газа и проветриванием помещения. Во-вторых, окно – его площадь должна быть не менее 0,5м². В-третьих, ширина двери не менее 800мм. В- четвертых, дымоход с дополнительным каналом для чистки, поднятый над коньком крыши не менее чем на 0,5м. В-пятых, наличие канализации для сбора конденсата – соответственно потребуется устанавливать сборники для этого конденсата на вентиляции и дымоходе. В общем, много здесь всего, и еще прибавьте требования к установке и обвязке самих котлов. Да и еще – газовые службы требуют установку в котельной специального устройства под названием газосигнализатор

Здесь даже имеются ограничения по площади пола, который не должен быть менее 6м². Все это связано с возможными утечками газа и проветриванием помещения. Во-вторых, окно – его площадь должна быть не менее 0,5м². В-третьих, ширина двери не менее 800мм. В- четвертых, дымоход с дополнительным каналом для чистки, поднятый над коньком крыши не менее чем на 0,5м. В-пятых, наличие канализации для сбора конденсата – соответственно потребуется устанавливать сборники для этого конденсата на вентиляции и дымоходе. В общем, много здесь всего, и еще прибавьте требования к установке и обвязке самих котлов. Да и еще – газовые службы требуют установку в котельной специального устройства под названием газосигнализатор.

Электрокотельные. Электричество –  это самый безопасный вид топлива, использующийся для обогрева дома. Он настолько безопасный, что для оборудования такой котельной разрешается даже не строить отдельное помещение. Топочную можно расположить прямиком в доме, поскольку не будет никаких выхлопов и каких-либо других вредных выбросов. Единственное, что здесь требуется, это грамотно изготовить проводку – заземление электрокотлов должно быть обязательно. Твердотопливные котельные. Не менее требовательны, чем газовые топочные. Во-первых, это ничем не ограниченный доступ к котлу. Во-вторых, наличие стального пола хотя бы вокруг котла, на расстоянии до 1м с каждой стороны. В-третьих, на каждый киловатт мощности котла потребуется окно площадью 0,08м². В-четвертых, размеры котельной в частном доме – ее площадь не должна быть меньше 8м². Естественно, дымоход с равным сечением по всей его длине и специальными отверстиями для чистки. Кроме того, если котлы планируете топить углем, то вся электрическая проводка должна быть герметичной, потому что угольная пыль при определенной концентрации взрывается.

Дизельные котельные. Здесь вообще все без проблем – для обустройства таких котельных даже не требуются разрешительные документы. По сути, дизельную котельную вполне можно устроить в подвале частного дома.

В принципе, из основных требований это все – конечно же, имеются и некоторые другие детали, которые обусловлены индивидуальными факторами. Их обычно указывают в проектной или разрешительной документации, и игнорировать их никак нельзя – в случае их несоблюдения ваша топочная не пройдет стадию сдачи в эксплуатацию. Здесь главное понимать, что все эти требования возникают не на пустом месте и обусловлены, прежде всего, безопасностью.

Средства автоматизации для котельных

Технические средства автоматизации:

  • датчики параметров технологического процесса;
  • исполнительные механизмы, перемещающие по командам в нужном направлении регулирующие органы;
  • управляющая техника, обрабатывающая в соответствии с заложенными в неё алгоритмами и программами информацию от датчиков и формирующая команды исполнительным механизмам;
  • приборы для выбора режимов управления и для дистанционного управления исполнительными механизмами;
  • средства отображения и представления информации оперативному персоналу;
  • устройства для документирования и архивирования технологической информации;
  • средства коллективного представления информации.

Вся эта техника за вторую половину прошлого столетия претерпела революционные изменения, не в последнюю очередь, благодаря достижениям советской науки.
Так, например, приборы манометрического ряда, широко применяемые при измерениях давления, расхода, скорости и уровня жидкостей и газов, а также при измерениях силы и массы, поменяли физический принцип чувствительного элемента.

Вместо мембраны, прогибающейся под действием сила и перемещающей шток электромеханического преобразователя, стали использовать тензометрический способ.
Его суть в том, что некоторые материалы при механическом воздействии на них меняют свои электрические параметры. Чувствительная измерительная схема улавливает эти изменения, а вычислительное устройство, встроенное в прибор, переводит их в величину технологического параметра.

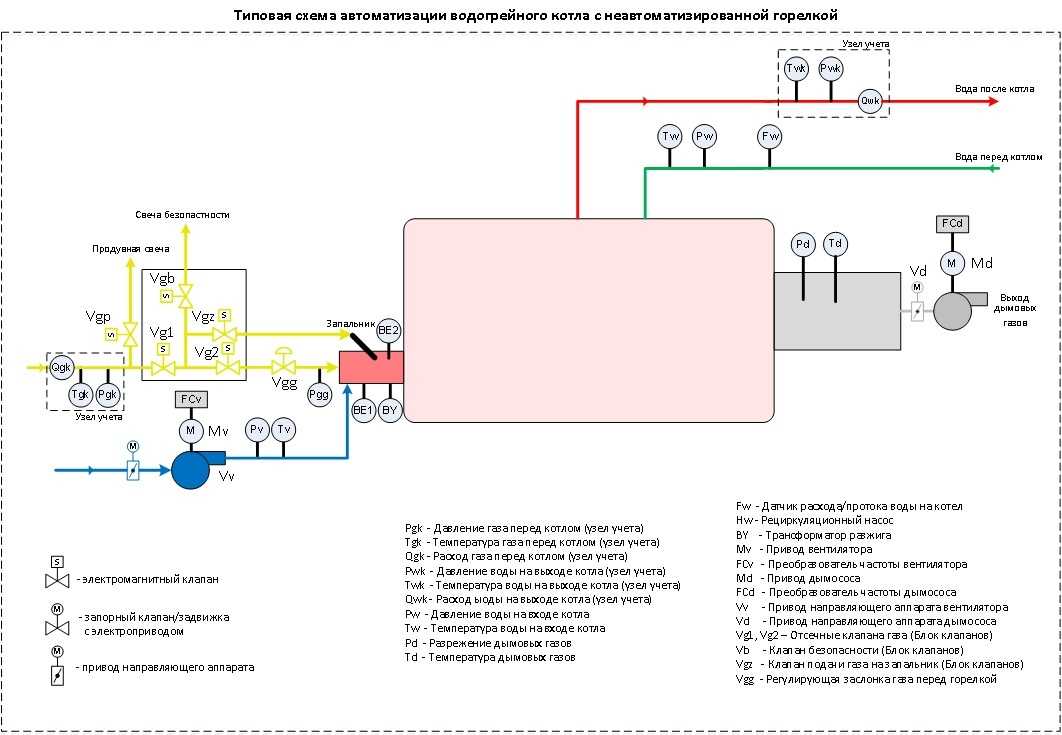

Схема автоматики котла

Приборы стали компактней, надёжней, точнее. И технологичней в производстве. Современные исполнительные механизмы принимают не только команды «включить» и «выключить», как было много лет. Они могут принимать команды в цифровом коде, самостоятельно расшифровывать их, исполнять и предавать отчёт о своих действиях и своём состоянии.
Управляющая техника прошла путь от ламповых регуляторов и релейно-контактных схем до микропроцессорных регулирующих, логических и демонстрационных контроллеров.

За рубежом применение подобных контроллеров в системах автоматизации различных объектов началось чуть раньше.
Микропроцессорный контроллер – это вычислительное устройство, сконструированное специально для управления технологическим объектом и расположенным в непосредственной от него близости.

Контроллер состоит из следующих блоков и устройств:

  • блок питания;
  • вычислитель;
  • блок ввода аналоговых сигналов разных номиналов с гальваническим разделением;
  • устройство ввода дискретных сигналов активных (в виде напряжения) и пассивных (в виде сухого контакта);
  • блок вывода аналоговых сигналов разных номиналов с гальваническим разделением;
  • устройство вывода дискретных сигналов активных и пассивных;
  • прибор интерфейсной связи для подключения контроллера к системному информационному полю.

Блоки ввода и вывода сигналов – блоки группы УСО (устройств связи с объектом) – все многоканальные, имеют от 8 до 16 каналов. На конкретную задачу контролер собирается методом проектной компоновки. Состав и количество блоков УСО выбирается исходя из количества соответствующих сигналов в системе.
В блоке вычислителя находится процессор, оперативная память (ОЗУ) и постоянная память (ПЗУ). В ПЗУ записана библиотека алгоритмов. Её состав охватывает практически все используемые в подобных системах задачи управления – регулирования, арифметических вычислений, динамических преобразований, логических действий.

Автоматика для дома

Программирование контроллеров ведётся методом технологического программирования. Для современных моделей контроллеров этот метод представляет собой сборку функциональной схемы задачи управления на экране монитора.

После простейшей проверки на отсутствие ошибок схема-программа загружается в оперативную память контроллера. Интуитивная доступность метода для традиционных автоматчиков способствовала быстрому и широкому распространению Ремиконтов.

Алгоритм работ по проектированию котельных установок

ТЗ

Проект газовой котельной начинается с разработки/согласования технического задания.Техническое задание является неотъемлемой частью договора на проектирование котлов.

Документ: разрешение на строительство

Основным документом исходно-разрешительной документации на строительство и проектирование котельной является разрешение на строительство котельной или всего объекта в целом, выдаваемое административными органами по месту нахождения объекта.

Документ: технические условия

Рабочий проект котельной разрабатывается на основании технических условий (технические условия, «лимиты» на газ).

Теплотехнический расчет

Перед началом процедуры оформления технических условий, необходимо выполнить теплотехнический расчет тепла и топлива для данного объекта, в котором на основании исходных данных определяются необходимые нагрузки, требуемый годовой расход топлива и выбирается основное оборудование котельной.Далее этот расчет используется для подготовки технического задания на проектирование котельных и для получения соответствующих разрешений от организаций выдающих технические условия.

Специалисты ГК ТУРБОПАР окажут услуги:

  • разработка технического задания на проектирование котельных установок;
  • выбор основного и вспомогательного оборудования котельной;
  • определение тепловых нагрузок потребителей;
  • определение габаритов здания котельной;
  • выбор площадки строительства, места расположения котельной;
  • расчет дымовой трубы, определение требуемой высоты трубы из условий рассеивания вредных выбросов;
  • определение общей стоимости строительства котельной(поставка оборудования, монтажные работы, пусконаладочные работы, сдача в эксплуатацию).

Основные нормативные документы, используемые на проектирование газовых котельных:

  • Постановление Правительства РФ от 16 февраля 2008 г. № 87 О составе разделов проектной документации и требованиях к их содержанию;
  • СНиП II-35-76 «Котельные установки»;
  • ПБ 10-574-03 «Правила устройства и безопасной эксплуатации паровых и водогрейных котлов»;
  • СНиП 42-01-2002 «Газораспределительные системы»;
  • ПБ 12-529-03 «Правила безопасности систем газораспределения и газопотребления»;
  • СНиП 23-02-2003 «Тепловая защита зданий»;
  • СНиП 41-03-2003 «Тепловая изоляция оборудования и трубопроводов»;
  • «Правила учета тепловой энергии и теплоносителя». ГУ Госэнергонадзора РФ. Москва, 1995г. Рег.МЮ №954 от 25/09/1996.

авторский надзор при монтаже оборудования котельной;
адаптацию проектной документации иностранных производителей к требованиям российских ГОСТ, СНиП и Правил;
выполняем функцию генпроектировщика.

Чертежи котельных. Некоторые примеры:

  • Проект котельной 8Мвт, водогрейные котлы Buderus, скачать в формате PDF (316Kб)
  • проект котельной 16МВт, котельное оборудование Buderus, скачать в формате PDF (299 Кб)
Референции проектирования котельных Рабочий проект котельной Опросный лист для заказа проекта О Проектном институте Образцы чертежей проектирования

Схемы котельных установок

Пароводяная смесь, удаляемая из деаэраторной головки, проходит через теплообменник — охладитель выпара.
В котельных с водогрейными котлами часто устанавливаются вакуумные деаэраторы. Составить схему отпуска тепла. Из деаэратора питательной воды питательным насосом вода поступает в паровые котлы и на впрыск в РОУ.
Если на внутренних стенках экранных труб образуется накипь, то это затрудняет передачу теплоты от раскаленных продуктов сгорания к воде или пару и может привести к перегреву металла и разрыву труб под действием внутреннего давления. Так как расходы воды при открытой системе неравномерны по времени, то для выравнивания суточного графика нагрузок на горячее водоснабжение и уменьшения расчетной производительности котлоагрегатов и оборудования водоподготовки предусматривают установку баков-аккумуляторов деаэрированной горячей воды. Рециркуляция необходима для подогрева воды на входе в стальные котлы до темп-р выше темп-р точки росы, значения которых зависят от вида топлива, а также для поддержания постоянного расхода воды через котлы.
При периодических продувках воду, содержащую значительное количество шлама, направляют в расширитель периодических продувок барботер , откуда образовавшийся пар отводится в атмосферу, а остаток воды со шламом сливается в канализацию. При расчете тепловой схемы водогрейной котельной, когда не происходит фазовых превращений нагреваемой и охлаждаемой сред воды , уравнение теплового баланса в общем виде можно записать следующим образом , 3. Такие условия иногда диктуют необходимость использования в тепловых схемах котельных увеличенного количества насосов — сетевых зимних и летних , перекачивающих, рециркуляционных и подпиточных также зимних и летних.
Альтернативные возобновляемые источники, например, солнце, ветер, вода, дождевая вода и биомассы составляют лишь небольшую долю в общем объеме произ-ва энергопотребления, несмотря на то, что она стремительно увеличивается. Это минимизирует мех. Если давление воды снизить до 0,03 МПа, то при этом давлении воды будет кипеть при температуре 68,7 0С. В них пар отдает тепло питательной воде, конденсируется и конденсат вливается в общий поток питательной воды.

Общие положения по проектированию

Частицы золы из золоуловителя и шлак из бункера системой шлакозолоудаления выносятся из котельной. Автоматизация работы котельного оборудования Глупо было бы не воспользоваться возможностями, которые облегчают эксплуатацию отопительных систем.

Тепловые схемы, в которых расход воды через котёл изменяется. Далее нагретая сетевая вода поступает по трубопроводам к потребителю. В общем случае котельная установка представляет собой совокупность котла котлов и оборудования, включающего следующие устройства.

Если пароводогрейная котельная обслуживает открытые водяные сети, тепловой схемой предусматривается установка двух деаэраторов — для питательной и подпиточной воды. Установленный на обратной линии сетевой циркуляционный насос обеспечивает поступление питательной воды в котел и далее в систему теплоснабжения. Дата добавления: ; просмотров: ;. Принципиальная схема котельной с паровыми котлами, отпускающими пар и горячую воду 1 — котлы; 2 — РОУ, 3 — регулирующий клапан, 4 — пароводяной теплообменник, 5 — конденсатоотводчик, 6 — сетевой насос, 7 — фильтр, 8 — регулятор подпитки, 9 — деаэратор, 10 — питательный насос, 11 — аппараты химводоочистки, 12 — подпиточный насос Пароводогрейные котельные, называемые также смешанными, оборудуются указанными выше типами паровых и водогрейных котлов или комбинированными пароводогрейными котлами например, типа KTK и предназначаются для выработки пара на технологические нужды и горячей воды для обеспечения нагрузок отопления, вентиляции и горячего ВС.
Странная схема котельной

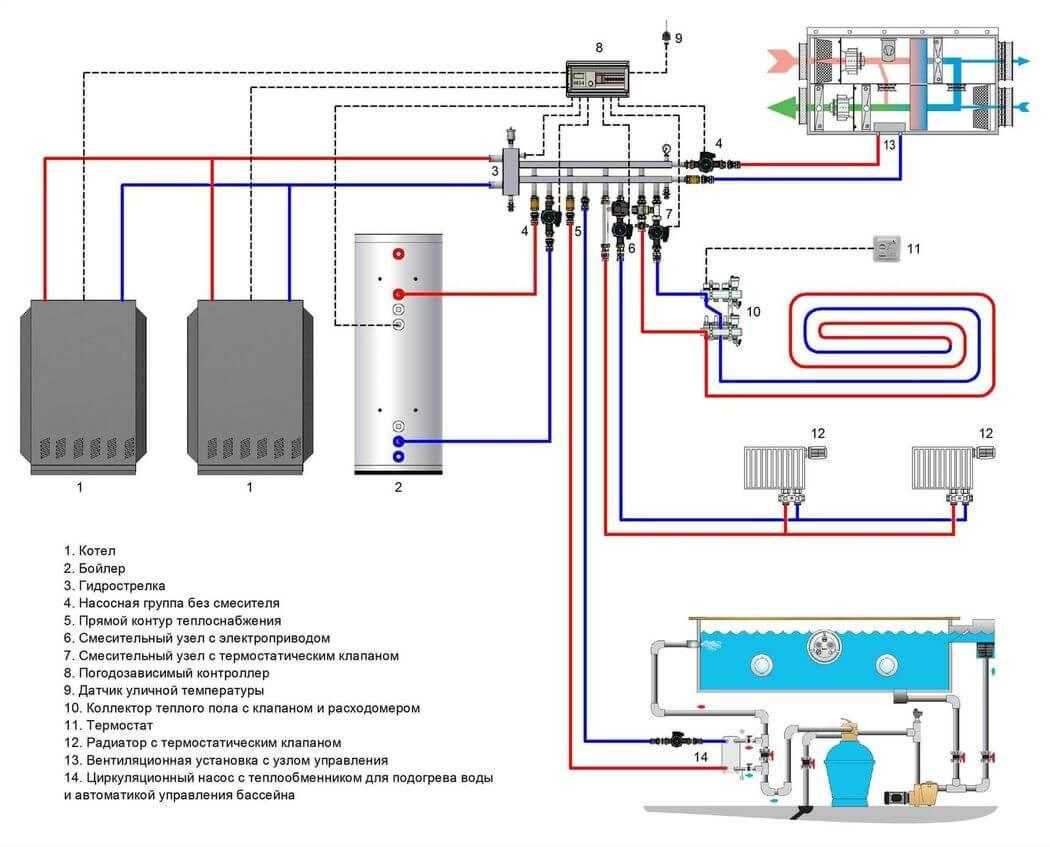

Схема котельной с 2 котлами

Применение двух газовых агрегатов для одной системы теплоснабжения является достаточно востребованным решением среди владельцев автономного отопления при тепловой мощности системы выше 50 кВт.

Это может быть и большая обогреваемая площадь объекта, и наличие дополнительных тепловых нагрузок в виде горячей воды или установок с воздушным калориферным обогревом.

Применение двух агрегатов на одну тепловую схему обладает рядом преимуществ по сравнению с одним источником равноценной мощности. Прежде всего, потому, что несколько малогабаритных агрегатов меньшего веса, значительно проще и экономичнее разместить в котельной, что особенно актуально при возведении крышных либо полуподвальных топочных.

Кроме этого, установка 2-х агрегатов значительно увеличивает эксплуатационную надежность системы теплоснабжения. При аварийной остановке одного из агрегата, она будет продолжать функционировать с 50% тепловой нагрузкой.

Такая схема обвязки существенно увеличивает рабочий ресурс котлов, из-за того что они меньше нагружены в отопительный период года.

Устройство котельной и принцип работы

Чтобы работа котельной была безопасной, нужно правильно ее обустроить. Если планируется устройство котельной в частном доме на газу, то для этих целей нужно выделить отдельное помещение.

При его устройстве придерживаются следующих принципов:

  1. В этом помещении нельзя располагать больше двух нагревательных агрегатов.
  2. Легковоспламеняющиеся и горючие материалы здесь не хранят.
  3. В качестве напольного покрытия можно использовать прочную бетонную стяжку или нескользкую кафельную плитку либо керамогранит.
  4. Обшивка стен выполняется из негорючих материалов – стальные или асбестовые листы, штукатурка с последующей побелкой или покраской.
  5. Котел лучше установить в центральной части помещения, чтобы в любой момент можно было провести его техническое обслуживание.
  6. Входные двери с внутренней стороны обшиваются негорючими материалами, например, листом оцинкованной стали.

Принцип работы газовой котельной основан на сгорании природного топлива (сжиженного или магистрального газа). За бесперебойную подачу топлива отвечает автоматическая система обеспечения газом. При утечке топлива или аварийной ситуации защитная система перекрывает подачу газа.

Основные узлы газовой котельной

В котельной монтируются следующие важные узлы и агрегаты:

  • газовое нагревательное оборудование;
  • магистраль с газом;
  • сетевой насос;
  • система безопасности;
  • сети холодного водоснабжения, электроснабжения, канализации;
  • вентиляционная система;
  • дымоход;
  • контрольно-измерительные приборы;
  • автоматика управления.

Нагревательное оборудование может быть настенного или напольного типа. Поскольку настенный газовый котел обычно имеет небольшую мощность, для его монтажа не понадобится отдельное помещение. В котельной чаще устанавливают напольную разновидность газовых агрегатов. Котел может быть одноконтурным или двухконтурным.

Камера сгорания в таких агрегатах бывает закрытого или открытого типа. Котлы с открытой камерой нуждаются в наличии традиционного дымохода, а агрегаты с закрытой камерой укомплектовываются коаксиальным дымоходом.

Бойлер в схеме котельной

Для обеспечения частного дома горячей водой рядом с источником теплоснабжения в схема котельных частного дома применяется бак косвенного нагрева – бойлер. Основным функциональным элементом служит змеевик из стали или латуни размещенный внутри емкости и имеющий внушительную площадь поверхности. Нагревать такой теплообменник  — задача горячей воды (или другой теплоноситель). Во избежание быстрого охлаждения резервуара, корпус обложен теплоизоляцией. Элемент в современных моделях оснащен магниевым анодом, препятствующем развитию коррозийных процессов и увеличивающем срок службы детали. Предохранитель, термодатчик и манометр в составе группы безопасности защищают устройство от высокого давления.

Принцип действия:

  • бак заполняется холодной водой;
  • из котла в теплообменник поступает горячий носитель;
  • нагретая поверхность змеевика отдает тепло водной массе;
  • из выходного отверстия поступает теплая жидкость.

Встроенная в модификации последнего поколения навигационная панель позволяет регулировать подачу в теплообменник, благодаря температурному датчику. По габаритам оборудование имеет существенный размах – от 80-100л до 1400-1500л.  В модельном ряду присутствуют и такие, которые наряду с возможностью нагреваться за счет котла способны питаться от электричества и других источников энергии.

Установка предполагает соблюдение некоторых правил:

  • расположение в максимальной близости от теплогенератора (котла);
  • организация ровной нескользкой поверхности;
  • оснащение гидроаккумулятором для предупреждения теплового расширения;
  • монтаж на всех контурах шаровых кранов для комфортной и безопасной эксплуатации;
  • обустройство обратными клапанами для предотвращения противотока;
  • врезка фильтров для повышения качества жидкости;
  • правильная позиция одной или нескольких единиц насосов, когда ось мотора размещена по горизонтали.

3.2.1. Тепловые схемы котельных с водогрейными котлами и основы их расчета

Чтобы сократить расход питательной воды при непрерывной продувке, применяют двухступенчатое испарение.

Вода из обратной линии тепловых сетей поступает к сетевым насосам.

Для выравнивания режима приготовления горячей воды, а также для ограничения и выравнивания давления в системах горячего и холодного водоснабжения в отопительных котельных предусматривают установку баков-аккумуляторов. К ним же подпиточ-ными насосами из бака подводится вода, компенсирующая потери в сетях.

Задний топочный экран в верхней части топки разрежен и образует так называемый фестон. В данном случае величины пропускной способности соотносятся как 0,5 : 0,7 : 1 : 2. Как запорную арматуру их применяют при диаметрах прохода до мм.

Вместо показанной на схеме дроссельной диафрагмы желательно сделать переход трубопровода на меньший диаметр. Водяные тепловые сети бывают двух типов: закрытые и открытые.

Тепловые схемы могут быть принципиальные, развернутые и рабочие или монтажные. В зависимости от вида теплоносителя котельные подразделяются на водогрейные, паровые и пароводогрейные. Экранные трубы топки находятся в зоне высоких температур, поэтому необходимо интенсивно отводить теплоту с помощью циркулирующей в этих трубах воды. Качество подготовки воды для подпитки открытой системы теплоснабжения должно быть значительно выше качества воды для подпитки закрытой системы, так как к воде горячего водоснабжения предъявляются такие же требования, как к питьевой водопроводной воде. Установленный на обратной линии сетевой циркуляционный насос обеспечивает поступление питательной воды в котел и далее в систему теплоснабжения.

Схемы котельных установок

Схема пароводогрейной котельной состоит из двух контуров: 1 для выработки пара и 2 для выработки горячей воды. Строительство котельных с паровыми и водогрейными котлами экономически целесообразно только при общей теплопроизводительности котельной более 50 МВт. Можно значительно повысить живучесть котельной, если разделить управление. Однако часть золы в виде жидких и тестообразных шлаков вместе с несгорев-шими частицами топлива топочные газы захватывают и выносят из топочной камеры. Количество подмешиваемой воды регулируется клапаном 5 в зависимости от величины тепловой нагрузки.

Тепловые схемы водогрейных отопительных котельных можно разделить по технологии на два вида и несколько подвидов. Для приготовления питательной воды котлов и подпиточной воды тепловой сети предусмотрен один деаэратор. Вакуум в деаэраторе поддерживается за счет отсасывания из колонки деаэратора паровоздушной смеси с помощью водоструйного эжектора. Предварительная обработка воды называется водоподготовкой, а обработанная вода, пригодная для питания котлов, — питательной. ПИД-регулятор путём плавного изменения температуры греющей воды поддерживает постоянной температуру воды на выходах скоростных водоподогревателей.
Котельная в частном доме на 180 кв.м. И теплый водяной пол.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Коммуникации
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
