Аэратор для крана: выбираем и устанавливаем насадку на смеситель

Виды аэраторов для канализации

Аэрация является основным процессом очистки канализационных сточных вод, осуществляемым несколькими видами аэраторов для системы канализаций.

Кинетические или антивакуумные аэраторы срабатывают в условиях небольшого давления в трубной системе. Предназначены для торможения значительного количества воздуха при заполнении канализации жидкостью или в процессе очищения трубопроводной системы.
Автоматические конструкции выводят накапливающийся воздух из канализационной трубной системы, но недостаточно высокий коэффициент полезного действия, как правило, совсем не способствует удерживанию большого напора. Этот вариант чаще всего устанавливается в небольших домовладениях.
В комбинированных приборах работоспособность обеспечивается объединением функций кинематической и автоматической конструкции, благодаря чему модели имеют преимущества двух таких аэраторов. В зависимости от конструктивных особенностей, современные аэраторы для канализации могут быть представлены трубными и дисковыми мембранными моделями.
Дисковая конструкция, выполненная из современных и надёжных материалов, устойчивых к агрессивной среде, устанавливается внутри высокопроизводительного септика. Модификация характеризуется полной герметичностью, комплектуется специальными насадками для труб и отличается диаметром.
Трубчатая конструкция в виде прочного цилиндра достаточной длины без наличия соединений имеет высокие противоударные качества, очень устойчива к плесени и коррозийным изменениям. Такие модели отличаются долговечностью и достаточно высокой пропускной способностью, которая позволяет предельно равномерно выполнять распределение воздуха.

Модификации современных канализационных аэраторов отличаются внешним видом и особым внутренним устройством, но объединяются принципом действия. Выпускаемые аэраторы имеют разные размеры, но наибольшую популярность снискала пара типоразмеров изготавливаемых в настоящее время моделей:

Модификация с размерами 110 мм монтируется на общие канализационные трубопроводы, обладающие выходом на чердачное пространство. В сантехнических узлах любого частного домовладения или квартиры модификации монтируются на вспомогательные стояки. Такое изделие может иметь внутренний или внешний установочный элемент, не нуждается в выводе трубы через кровельную часть, обладает автоматическим регулированием давления и не требует обязательного профессионального монтажа.
Модификация диаметром 50 мм в обязательном порядке устанавливается возле каждого сантехнического прибора, если общие показатели длины горизонтальной трубы достаточно большие или в наличии имеются трубные переходы при разном их диаметре. Правильное функционирование обеспечивается наличием горизонтального уклона труб и монтажом в самой высокой точке трубопроводной системы. Подключение осуществляется только к трубам с малым диаметром, а установка выполняется после сантехнического прибора, расположенного самым последним.

Виды, диаметры

В торговой сети реализуется немалое число разновидностей канализационных аэраторов отечественного и зарубежного производства, отличающихся между собой установочными диаметрами корпуса, местом расположения, конструкцией запорного клапана. Ниже рассмотрены основные типы аэраторов, устанавливаемых в бытовую канализацию.

Аэратор 110 мм

Один из популярных методов борьбы с канализационными запахами в многоквартирных и частных домах — вывод стояковой трубы (в индивидуальном строительстве ее называют фановой) через крышу наружу. Если в коммунальном здании это не создает трудностей и торчащая из крыши труба накрывается металлическим зонтом, то в частном доме протяжка фановой трубы вызывает массу проблем.

Она должна проходить через чердак и крышу, в которых надо проделывать соответствующие отверстия, изолировать места примыканий к конструкциям. Помимо увеличения расходов при монтаже, труба стояка занимает пространство, создает неудобства пользования жилыми помещениями и ухудшает их эстетичный вид, если чердак используется для проживания.

Поэтому резонно не удлинять трубу стояка, а оставлять короткий отрезок и закрывать его в высшей точке вакуумным фильтром, которым является аэратор для канализации 110 мм. Также такой фильтр устанавливают и в разветвленную канализационную сеть с несколькими стояками — основной из них выводят через крышу, а вспомогательные закрывают аэраторами.

Посадочная часть корпуса аэратора может размещаться как снаружи, так и внутри трубы, приборы оснащены клапанами мембранного или поплавкового типа, некоторые модели имеют защитную решетку, иногда в них устанавливают два штоковых клапана.

Аэраторы 50 мм — устройство

Аэратор 50 мм

Канализационный аэратор 50 мм позволяет при монтаже канализации вообще обойтись без выступающего стояка. Для этого в его верхнюю точку опускают патрубок от унитаза или ставят заглушку, закрывая выходное отверстие, а в канализационный трубопровод диаметром 50 мм помещают вакуумный фильтр подходящего размера.

Важно: Аэратор на d50 мм устанавливают только в вертикальный участок трубопровода, используя для подключения тройник, главное условие его размещения — он должен находиться после гидрозатвора и по возможности ближе к трубопроводу стояка

Встроенный аэратор

Еще более практичная вещь, чем вакуумные клапаны на 50 или 110 мм — вмонтированный в сифон аэратор. Преимуществом прибора является простота монтажа — вместо обычного берется сифон с клапаном и устанавливается по стандартной схеме, при этом не надо покупать отдельный аэратор, тройники, обрезать трубопровод.

Также для удобства монтажа в торговой сети реализуют встроенные в тройники аэраторы, которые подключают к горизонтально расположенному 50 мм трубопроводу.

Аэраторы в сифонах

Разновидности аэраторов для смесителя

Практически все производители сантехнической продукции устанавливают на смесители в базовой комплектации фиксированный рассеиватель для экономного расходования воды. Насадка работает в режиме, определенном в заводских условиях. Пользователи могут демонтировать стоковое приспособление и установить современный экономайзер, обладающий улучшенными характеристиками, высокой эффективностью и большим эксплуатационным ресурсом. По типу конструкции и способу рассеивания водной струи аэраторы классифицируют на вакуумные, поворотные устройства и насадки со светодиодной подсветкой.

Вакуумный

Приспособления вакуумного типа оборудованы специальным клапаном. Такая конструкция способствует увеличению давления при выбросе струи и водосбережению в 4 раза. В месте крепления к крану благодаря использованию клапана обеспечивается сужение водного канала. В верхней части приспособления формируется область высокого давления, в центральном сегменте происходит забор воздуха, а снизу – область низкого давления и на выходе воздушно-водяной поток. За счет перепада давлений, достигается многократный эффект аэрации. Преимущества вакуумных приспособлений:

Оптимальное сбережение водных ресурсов.
Простой монтаж и демонтаж устройства.
Сильное насыщение потока кислородом.
Высокая мощность и интенсивность струи.

Вакуумные конструкции стоят дороже других моделей, что можно назвать недостатком экономайзеров, но демонстрируют самую высокую эффективность по экономии воды – в среднем 1,1 литра в минуту. Специальный клапан сжимает воду под давлением и на выходе формируется мощный интенсивный поток.

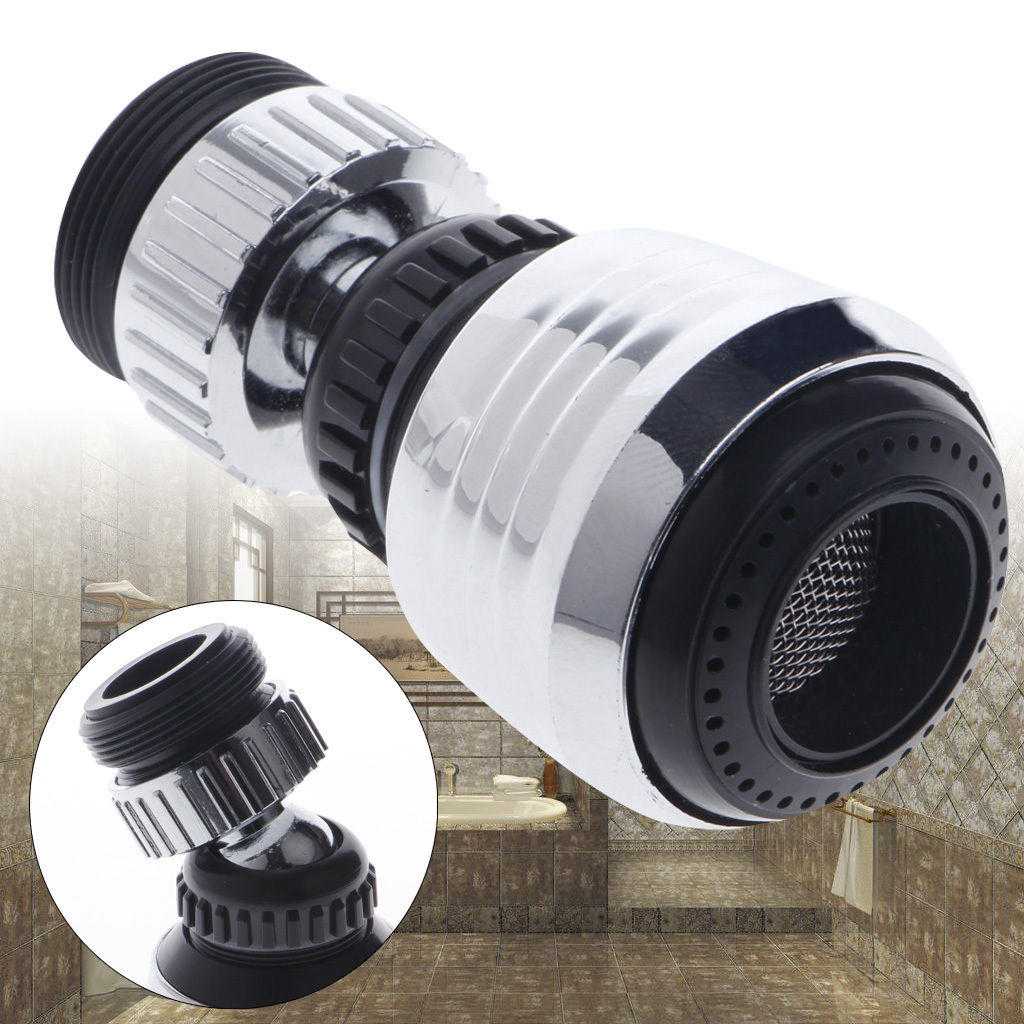

Поворотный (регулируемый)

Гибкие насадки дают пользователю возможность направлять и регулировать водную струю, не поворачивая смеситель. Регулируемые аэраторы работают в двух режимах – как спрей с мелкодисперсионным распылением жидкости или с подачей воды интенсивной струей. Особенности поворотной модели:

Комплектация конструкции гибким шариком – элемент помогает перенаправлять поток в нужную сторону.
Оснащение насадки аэратора на кран гибким шарниром-трубкой, который объединяет две отдельные части приспособления.
Регулирование силы потока, что позволяет достаточно быстро наполнять вместительные резервуары, к примеру, ванны.
Некоторые модели распылителей оснащены подвижными лейками, что позволяет перемещать струю в пределах раковины в нужную сторону.

Конструкция гибкого типа жестко зафиксирована в верхней части крана. При помощи переходника шарнирного или шлангового типа происходит регулирование или перенаправление потока. Такие приспособления очень удобны для мытья посуды, раковины, установки в душе

Важное условие – герметичность соединения двух частей насадки с гибким переходником (шлагом, шарниром, трубкой)

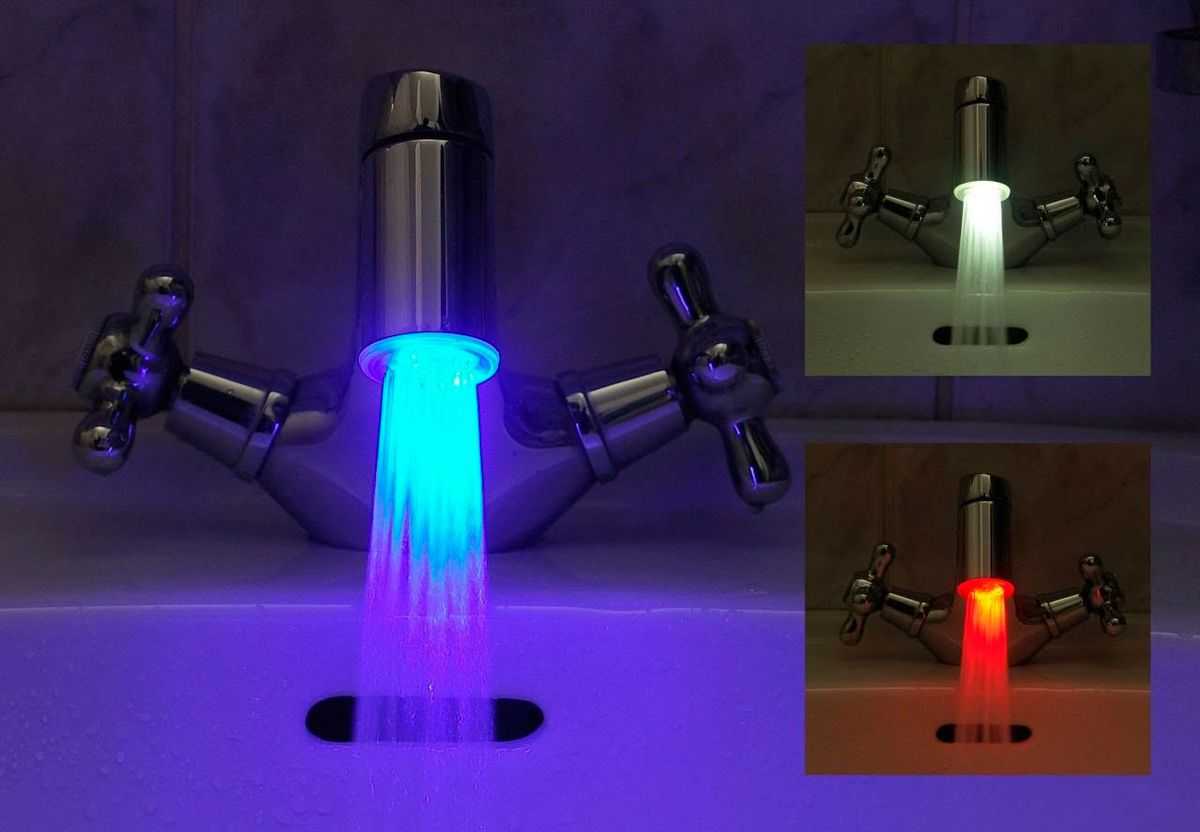

С подсветкой

В продаже есть «умные» водосберегающие гаджеты с интересной декоративной функцией подсветки водной струи, выполненной с использованием диодов разного оттенка. Включение подсветки срабатывает при прохождении воды через экономайзер. Наличие декоративного освещения не отражается на экономии воды. Преимущества и особенности устройства:

В большинстве моделей источник света представлен диодами.
Разноцветная подсветка не зависит от потребления энергии.
Источники света функционируют за счет вращения турбины.
Установка на излив не отличается от монтажа других моделей.

Наличие функции подсвечивания струй влияет на стоимость экономайзера. Рационально устанавливать такие аэраторы на качественные дорогие смесители. Диоды окрашивают поток в разные оттенки в зависимости от температуры воды – зеленый, синий, красный цвет.

Чистка аэратора для смесителя

Все чаще на носиках кухонных кранов и смесителей для ванны можно увидеть такое интересное устройство, как аэратор. Зачем оно нужно? Аэратор представляет собой специальную насадку, которая смешивает воду с воздухом и, тем самым, устраняет назойливые брызги в струе воды.

В наши дни в строительных супермаркетах и магазинах сантехники представлены сотни моделей разнообразных аэраторов, которые могут кардинально улучшить работу вашего крана: снизить потребление воды, уменьшить засор, улучшить тактильные ощущения.

Из чего состоит аэратор

Схема разобранного аэратора для крана на кухне или в ванной.

Аэратор с щелевым отверстием и деталями из пластика.
Аэратор с диском и экраном.
Носик крана.
Диск с прорезями.
Опора диска.
Компонент для отклонения струи воды.
Рассекатель струи.
Корпус аэратора.
Шайба.
Перфорированный диск.
Латунный экран.
Корпус аэратора закручивается в носик крана.

Этой технологии уже много десятилетий, и со временем она кардинально изменилась. Ранее аэратор представлял собой металлический диск с отверстиями и защитный экран. К сожалению, такая конструкция быстро забивается.

Разновидности аэраторов

Фото аэраторов трех разных размеров и из чего они состоят: металлический корпус, пластиковый модуль и резиновая прокладка.

В новых же версиях аэратор выполнен из пластика, а отверстия значительно большего размера. Тем не менее, любой аэратор забивается со временем, поскольку в водопроводной воде присутствует множество извести и минеральных веществ.

Правила выбора экономителей

Чтобы корректно подобрать экономитель воды-аэратор, требуется определить:

наиболее подходящий вид аэратора;
материал, использованный для изготовления прибора;
дополнительные параметры.

Выбор устройства по виду

В настоящее время можно приобрести экономители воды для ванны или раковины следующих видов:

фиксированный (неподвижный) аэратор. Таким устройством оснащаются все современные смесители. Он способен работать исключительно в заданном режиме. Приборы отличаются невысокой стоимостью, которая в среднем составляет 250-350 рублей (3-5 $);

Неподвижный экономитель воды

подвижный (регулируемый) аэратор. Устройства данного вида позволяют самостоятельно подобрать желаемый напор и способ подачи воды. Средняя стоимость регулируемых экономителей составляет 350-500 рублей (3-7 $).

Подвижное устройство для экономии воды

Регулировка напора воды в устройствах осуществляется за счет специального уплотнительного кольца или пружины. При образовании слишком большого потока воды кольцо (пружина) деформируется и перекрывает поступление жидкости к потребителю.

Как происходит регулирование потока воды

Вода в подвижном аэраторе может подаваться двумя способами:

единой струей;
в виде душа.

В зависимости от модели экономителя способ подачи воды может изменяться:

поворотом устройства;
движениями взад-вперед;
специализированным переключателем.

Регулировка способа подачи воды поворотом устройства

Дополнительно любой аэратор может быть оснащен датчиком температуры и светодиодами. В зависимости от температуры вода изменяет цвет. Данная функция несет исключительно эстетическое удовлетворение пользователю и отражается только на стоимости оборудования.

Устройство, оснащенное датчиком температуры и светодиодами

В магазинах также можно найти устройства, оснащенные функцией автоматического выключения после подачи заданного количества воды. Такие аэраторы предназначены для загородных домов, где водоснабжение осуществляется из личной скважины или колодца.

Подбор материала

Современный аэратор на кран для экономии воды изготавливается из следующих материалов:

из пластика. Пластиковые устройства не отличаются долговечностью использования, так как материал сильно подвержен негативному воздействию примесей, содержащихся в воде. Однако стоимость таких экономителей является минимальной;

Экономитель, изготовленный из пластика

из металла. Для изготовления аэраторов применяются различные металлы от обыкновенной стали до сплавов бронзы. Стальные экономители подвержены коррозии и не могут быть рассчитаны на большой период службы. Аэраторы из латуни и бронзы более устойчивы к воздействию примесей и служат более длительное время;

Аэратор, изготовленный из латуни

из керамики. В большинстве случаев из керамики изготавливаются исключительно внутренние составляющие аэратора, а корпус может быть выполнен как из пластика, так и из любого металла.

Устройство с наполнением из керамики

Наиболее длительным сроком службы отличаются экономители, изготовленные из латуни или бронзы, и устройства с внутренним наполнением из керамики.

Дополнительные параметры

При подборе аэратора также следует учитывать и дополнительные аспекты, к которым относятся:

расположение резьбы на смесителе. Бывают краны, оснащенные внутренней или внешней резьбой. Для крана, имеющего внутреннюю резьбу, требуется приобретать аэратор с наружной резьбой и наоборот;
диаметр крана. Диаметр экономителя должен соответствовать диаметру крана. В противном случае добиться герметического соединения устройства со смесителем не получится, что приведет к утечке воды и абсолютной бесполезности приспособления;
проток воды. Данная характеристика является основополагающей для экономителей и указывается на упаковке оборудования. Аэраторы, имеющие проходимость 3 л воды в минуту, способны привести к экономии в 70%. При проходимости 4 л в минуту экономия воды сокращается до 60%, а при параметре 5 л в минуту экономия составит только 50% потребляемой воды.

На примерах доказано, что аэраторы помогают существенно снизить потребление воды. Чтобы самостоятельно подобрать устройство для установки на смеситель, достаточно руководствоваться простейшими правилами, подробно рассмотренными в представленной статье.

Меры борьбы с шумом

У смесителей с аэраторами для воды все же есть недостаток, который проявляется в случае установки смесителя в мойках из нержавеющей стали. Вода с пузырьками, падая на дно мойки, заставляет вибрировать тонкие ее стенки и создает больше акустического шума, чем без аэратора. Снизить уровень шума можно простым способом. Достаточно на наружную сторону дна мойки приклеить пластину микропористой резины или иного пористого материала, которая будет гасить вибрацию, а вместе с ней и шум.

Для подбора наиболее подходящего шумопоглощающего материала достаточно открыть кран и приложить материал ко дну мойки. Затем уже и приклеивать наиболее подходящий. Вполне возможно, будет эффективно и нанесение тонкого слоя макрофлекса или другого пенного материала. Но я сам не пробовал.

Канализационный аэратор – эффективное решение проблемы неприятного запаха в помещении

Одно из важнейших требований к канализационной системе заключается в отсутствии неприятного запаха в жилье. Для этого предпринимается целый ряд мер, к которым относится и канализационный аэратор 50 или 110. Но, что представляет собой данное устройство, какую функцию оно выполняет и что означают эти цифры?

Далее я постараюсь ответить на все эти вопросы, а также расскажу в каких случаях необходимо использовать аэратор.

Что такое аэратор и зачем его используют

Предназначение устройства

Сам по себе канализационный трубопровод герметичен, поэтому не имеет никакого запаха. Однако, обратный поток воздуха может проникнуть в жилые помещения через точки забора, т.е. сантехнические приборы.

Чтобы этого не происходило, между каждым сантехническим прибором и канализацией устанавливают сифоны. Последние обеспечивают гидрозатвор (водяной замок), как на схеме ниже.

Схема гидрозатвора в сифоне

Однако, в некоторых случаях в результате резкого изменения давления в системе гидрозатворы срываются. Происходит это по причине слива большого количества жидкости. На практике срыв гидрозатворов чаще всего происходит после использования, и выглядит это следующим образом:

в процессе залпового сброса воды, давление в системе резко возрастает;
как только вода попадает в стояк, в системе возникает разряжение давления по причине недостатка воздуха, т.е. вода работает как поршень в насосе – перед потоком давление повышается, а за ним наоборот, разряжается.

Когда в системе происходят подобные процессы, в раковинах и умывальниках раздается характерное бульканье воды, после чего появляется неприятный запах. Чаще всего срыв происходит в одном месте, где гидрозатвор наиболее слабый, т.е. сифон мелкий.

Конечно, далеко не всегда слив большого количества воды приводит к срыву гидрозатворов. Чаще всего причина сильных перепадов давления заключается в недостаточной вентиляции системы. Это может быть вызвано:

ошибками проектировки канализационной системы;
одновременным использованием большого количества сантехнических приборов, к примеру, в многоквартирных домах;
отсутствием фановой (вентиляционной) трубы, которая от стояка выводится на крышу.

Решить проблему в таком случае можно лишь одним способом – установкой дополнительной точки забора воздуха. Но тут возникает другая проблема – из канализации будет просачиваться неприятный запах. Как вы наверняка догадались, для ее решения как раз и предназначен аэрационный клапан для канализации или, сокращенно, аэратор.

На фото – пример использование аэрационного клапана в системе

Таким образом, данное устройство выполняет две важные функции:

при возникновении разряженного давления в системе обеспечивает приток воздуха, и тем самым уравновешивает его;
предотвращает попадание газов из канализации в помещение в результате избыточного давления.

Устройство

Конструкция канализационных аэраторов предельно простая. Устройство включает в себя несколько основных элементов:

корпус – выполнен из того же материала, что и канализационные трубы, т.е. ПВХ;
входное отверстие – обеспечивает подачу воздуха при разряжении давления в канализационной системе;
запирающий механизм — представляет собой задвижку, которая при повышенном или уравновешенном давлении перекрывает входное отверстие. При разряженном давлении, задвижка открывает отверстие;
резиновая прокладка – обеспечивает надежную герметизацию входного отверстия в закрытом состоянии.

Схема устройства аэрационного клапана

По типу устройства, запирающий механизм делится на два вида:

шток, который поднимается при разнице давления;
односторонняя мембрана.

Следует отметить, что мембранная система является более предпочтительной, так как отличается надежностью. Шток же при длительном бездействии может заклинить в результате попадания мусора. Кроме того, время стабилизации системы у такого устройства выше.

Если вы заметили, что прибор перестал работать или работает некорректно, нужно снять верхнюю крышку и почистить его каналы.

Виды и применение аэраторов

Итак, принцип работы аэратора для канализации мы разобрали. Теперь ознакомимся с видами этого устройства, а также рассмотрим случаи, при которых оправдано его использование.

Как уже было сказано выше, клапана бывают двух типов 50 и 110. Данные цифры говорят о диаметре труб, для которых предназначено устройство. От этого зависит и область его применения.

Аэратор диаметром 110 мм

Аэратор 110 мм

Аэратор для канализации диаметром 110 мм, в зависимости от типа монтажа, бывает двух видов:
