Обеспечение электробезопасности в жилом секторе требует строгого соблюдения технических норм и правил монтажа. Организация защитного контура в квартире занимает от двух до пяти рабочих дней, а стоимость материалов зависит от площади помещения и типа жилого фонда. Правильное заземление в многоквартирном доме исключает риск поражения электрическим током при повреждении изоляции бытовых приборов. Данная процедура позволяет эффективно отводить токи утечки в землю.
Оценка условий перед началом работ
Первоочередной задачей является определение типа постройки, так как в панельных и кирпичных домах подходы к электромонтажу различаются. Необходимо проверить наличие общедомового заземляющего контура в электрощите. Для проведения работ требуются базовые навыки работы с электрическими цепями и понимание принципов работы автоматики. Важным этапом считается согласование всех действий с управляющей компанией, чтобы избежать повреждения общедомовых коммуникаций.
Подбор необходимых материалов

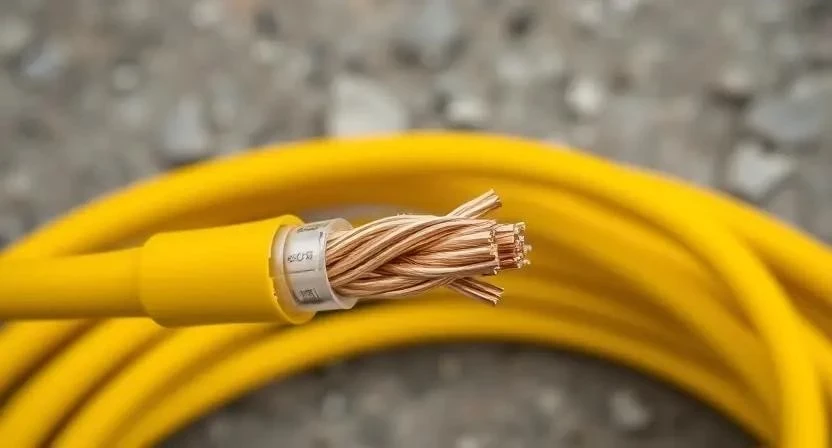

Выбор комплектующих напрямую влияет на надежность системы и ее долговечность. Основным проводником выступает медный кабель ПВ-3, который обладает высокой гибкостью и проводимостью. Количество кабеля рассчитывается исходя из суммарной длины трасс от щитка до каждой розетки с учетом запаса 10-15%.
- Провод ПВ-3 (сечением 2.5 или 4 мм²)
- Шина заземления (медная или стальная оцинкованная)
- Наконечники кабельные (НШВИ)
- Клеммы соединительные
- Гофра ПВХ для защиты кабеля
- Крепежные клипсы или хомуты
- Изоляционная лента
- Маркировочные бирки для проводов
| Материал | Расход на квартиру (60 м²) | Примерная цена за ед. | |
|---|---|---|---|
| Провод ПВ-3 2.5 мм² | 100 м | 60 руб/м | 6000 руб |
| Шина заземления | 1 шт | 400 руб | 400 руб |
| Наконечники НШВИ | 50 шт | 5 руб/шт | 250 руб |
| Гофра ПВХ 16 мм | 80 м | 20 руб/м | 1600 руб |
| Клеммы Wago | 30 шт | 15 руб/шт | 450 руб |
Приобрести материалы рекомендуется в специализированных электротехнических магазинах, что гарантирует соответствие ГОСТу.

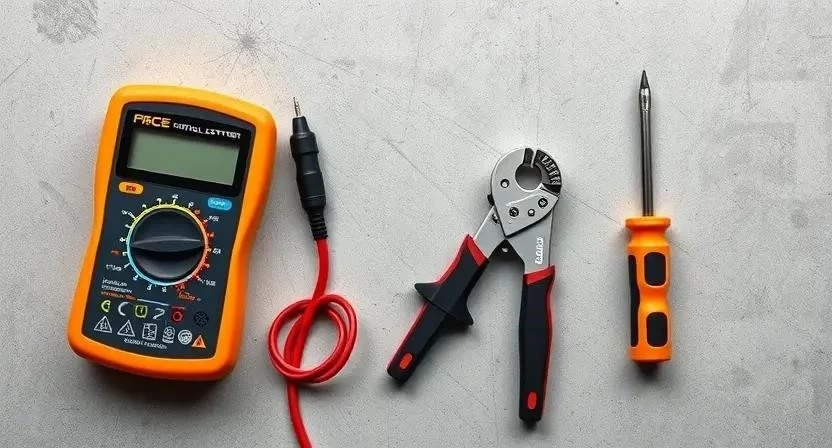

Инструментарий для электромонтажа
Для качественного выполнения работ потребуется набор специализированного оборудования. Некоторые позиции можно арендовать в строительных центрах, если они не потребуются в будущем.
- Мультиметр — замер сопротивления и напряжения
- Стриппер — быстрая зачистка изоляции
- Перфоратор — создание штроб и отверстий
- Набор отверток — затяжка винтовых соединений
- Кримпер — опрессовка наконечников
- Строительный уровень — ровная установка щитка и розеток
- Канцелярский нож — подрезка гофры
| Инструмент | Назначение | Статус | Примерная цена |
|---|---|---|---|
| Мультиметр | Проверка цепи | Обязательно | 1500 руб |
| Стриппер | Снятие изоляции | Желательно | 800 руб |
| Перфоратор | Штробление стен | Обязательно | 5000 руб |
| Кримпер | Монтаж наконечников | Обязательно | 1200 руб |
| Отвертки | Монтаж контактов | Обязательно | 1000 руб |
Организация рабочего пространства
Процесс начинается с планирования трасс прокладки кабеля, которые должны идти перпендикулярно стенам. Свободный доступ к электрощитку обеспечивается путем перемещения мебели или демонтажа декоративных панелей. Стены и напольное покрытие закрываются защитной пленкой. Весь строительный мусор после штробления собирается в мешки и выносится незамедлительно для поддержания чистоты.
Подготовка поверхностей к монтажу
Стены подвергаются штроблению в местах прохождения кабеля, при этом глубина канавок должна позволять полностью скрыть гофру. Места крепления кабеля очищаются от пыли и старой краски. В стенах устанавливаются подрозетники с помощью коронки по бетону. Перед началом прокладки проводов проверяется общая готовность электросети к модернизации, чтобы избежать конфликтов с существующими линиями.
Пошаговый процесс установки заземления
Монтаж выполняется строго по технологической последовательности. В одном из моих проектов в панельном доме выяснилось, что общедомовой контур был поврежден, поэтому пришлось согласовывать восстановление шины с главным электриком дома перед началом работ.
- Анализ существующей сети на предмет износа изоляции и наличия старых соединений.
- Выбор точки подключения к общедомовой шине заземления в распределительном щите.

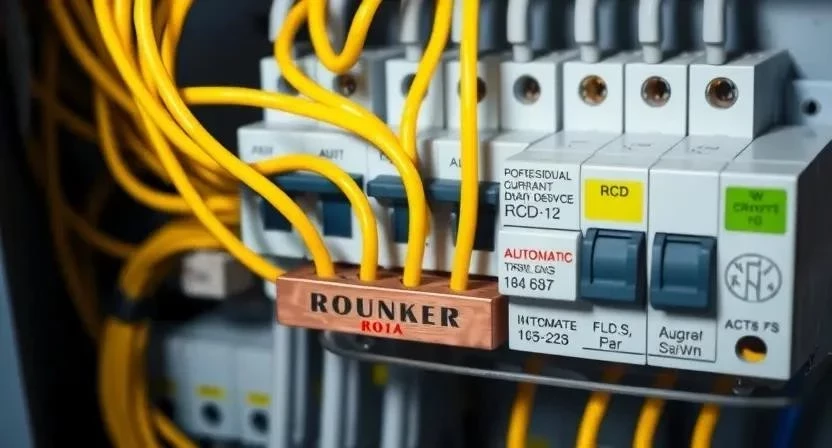

- Монтаж заземляющей шины в щитке с помощью зажимных болтов.
- Прокладка кабеля заземления от щитка к каждой распределительной коробке и розетке.
- Подключение заземляющего контакта в каждой розетке с использованием наконечников.
- Установка устройства защитного отключения (УЗО) для защиты от утечек тока.
- Проверка целостности всей цепи с помощью мультиметра.
- Замер сопротивления заземляющего проводника на соответствие ПУЭ.
- Тестирование системы под нагрузкой с использованием мощных электроприборов.
- Закрытие штроб штукатурным раствором и финальная отделка поверхностей.
| Этап работ | Время выполнения | Особенности |
|---|---|---|
| Анализ и разметка | 3-5 часов | Точный расчет длины кабеля |
| Штробление и сверление | 1-2 дня | Использование пылесоса |
| Прокладка кабеля | 1 день | Соблюдение перпендикулярности |
| Монтаж в щитке и розетках | 6-8 часов | Надежная затяжка контактов |
| Тестирование и замеры | 3-4 часа | Проверка УЗО кнопкой «Тест» |
Технические нюансы и требования
Все работы должны соответствовать правилам устройства электроустановок (ПУЭ). Температурный режим кабеля не должен превышать допустимых значений при максимальной нагрузке. В ванной комнате особое внимание уделяется влажности, поэтому используются влагозащищенные розетки и герметичные коробки. Совместимость меди и алюминия обеспечивается только через специальные переходные клеммы. После закрытия штроб штукатурка должна высыхать в течение 24-48 часов перед проведением малярных работ.
В моей практике использование специальных переходных клемм при соединении медного ПВ-3 со старой алюминиевой магистралью полностью исключило окисление контактов в течение трех лет эксплуатации.
Типичные ошибки при монтаже
Некоторые начинающие мастера пытаются сэкономить, используя небезопасные методы, что ведет к аварийным ситуациям.
- Использование батареи отопления или водопроводных труб в качестве заземления (крайне опасно).
- Выбор слишком тонкого сечения провода, что вызывает его перегрев.
- Отказ от установки УЗО, что лишает систему функции автоматического отключения при утечке.
- Прямое соединение медного и алюминиевого проводов скруткой.
- Игнорирование требований ПУЭ по маркировке заземляющего проводника.
Экономический расчет
Стоимость реализации проекта зависит от того, выполняется ли работа самостоятельно или силами профессионалов.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Материалы | 9000 | 9000 | 0 |
| Работа по штроблению | 0 | 5000 | 5000 |
| Электромонтаж и замеры | 0 | 7000 | 7000 |
| Установка УЗО и щитка | 0 | 3000 | 3000 |
| 9000 | 24000 | 15000 |
Эксплуатация и обслуживание
После завершения монтажа необходимо проводить регулярную проверку затяжки винтовых контактов раз в год. Работоспособность УЗО проверяется нажатием кнопки «Тест» ежеквартально. Срок службы медного кабеля в гофре составляет до 30 лет. Эксплуатировать бытовую технику можно сразу после завершения всех электромонтажных работ и проверки цепи.
Однажды при плановом осмотре я обнаружил ослабленный зажим на шине заземления, что привело бы к искрению; своевременная подтяжка болта предотвратила возможный пожар.
Альтернативные системы защиты
Существует несколько систем заземления, таких как TN-S (полное разделение нулевого и защитного проводников) и TN-C-S (совмещенный ноль и земля на вводе, разделение в щитке). В многоквартирных домах чаще всего применяется TN-C-S. Локальное заземление возможно только в частном секторе или на первых этажах при согласовании. В качестве дополнительной защиты от скачков напряжения рекомендуется установка стабилизаторов.
Ответы на часто задаваемые вопросы
Можно ли заземлять технику на трубу отопления?
Категорически запрещено. Это может привести к поражению током всех жителей подъезда и вызывает быструю коррозию труб.
Что делать в старом доме, где нет заземления в щитке?
Необходимо обратиться в управляющую компанию для организации общего контура или использовать УЗО для защиты людей.
Нужно ли разрешение от ЖЭКа на установку заземления?
Да, так как работы затрагивают общедомовые сети электроснабжения.
Чем опасно отсутствие заземления?
При пробое изоляции корпус прибора оказывается под напряжением, что вызывает удар током при касании.
Какой провод лучше выбрать для заземления?
Оптимальным вариантом является медный многожильный провод ПВ-3 сечением не менее 2.5 мм².
Поможет ли УЗО заменить заземление?
УЗО защищает человека от удара током, но не убирает напряжение с корпуса прибора, которое устраняет только заземление.
Как проверить, работает ли заземление в розетке?
С помощью мультиметра замеряется напряжение между фазой и заземляющим контактом (должно быть равно напряжению между фазой и нулем).
