Замена прибора учета электроэнергии требуется при истечении срока поверки или выходе устройства из строя. Процесс занимает от 2 до 4 часов, а затраты на новый прибор и расходники составляют в среднем 3000–7000 рублей. Правильная замена электросчетчика пошаговая инструкция которой представлена ниже, позволяет избежать штрафов и обеспечить безопасность сети. Монтаж требует строгого соблюдения регламентов энергосбытовой компании.
Подготовительный этап и требования
Техническая сложность данной задачи оценивается как средняя. Для успешного выполнения работ потребуются базовые навыки работы с электричеством и понимание принципов построения однофазной или трехфазной сети. Перед началом любых манипуляций необходимо официально согласовать замену с энергосбытовой компанией, так как самовольный демонтаж пломб влечет за собой крупные штрафы. Время выполнения всех операций, включая подготовку, составит около трех часов.
Перечень необходимых материалов
Для качественного монтажа следует заранее подготовить все компоненты, чтобы не прерывать процесс обесточивания линии. Важно подбирать сечение провода в соответствии с нагрузкой на сеть.
- Новый электросчетчик (соответствующий типу сети)
- Медный многожильный провод ПВ-3 (сечение 4-6 мм²)
- Наконечники НШВИ под сечение провода
- Изолента ПВХ или термоусадочные трубки
- Кабельные стяжки нейлоновые
- Маркеры для подписи фаз и нуля
- Диэлектрический герметик
- Крепежные элементы для DIN-рейки
Расход материалов зависит от расстояния от вводного кабеля до прибора учета.
| Материал | Количество | Расход на точку | Цена за ед. | |
|---|---|---|---|---|
| Счетчик однофазный | 1 шт. | 1 шт. | 3500 руб. | 3500 руб. |
| Провод ПВ-3 4мм² | 3 м | 3 м | 80 руб/м | 240 руб. |
| Наконечники НШВИ | 10 шт. | 8 шт. | 5 руб. | 50 руб. |
| Изолента | 1 рулон | 0.3 рул. | 60 руб. | 60 руб. |
| Стяжки нейлоновые | 1 уп. | 5 шт. | 150 руб. | 150 руб. |

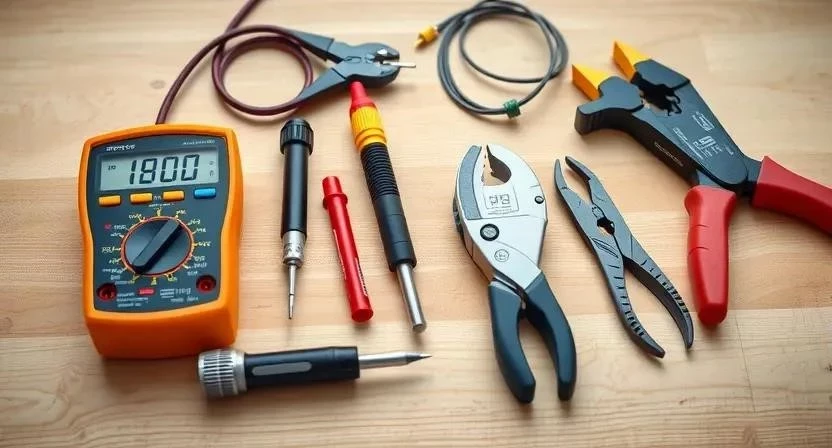

Инструментарий для электромонтажа
Качественный инструмент обеспечивает надежность соединений и безопасность мастера. Рекомендуется использовать профессиональный обжимной инструмент для фиксации наконечников.
- Индикаторная отвертка — проверка отсутствия напряжения
- Стриппер — быстрая и аккуратная зачистка изоляции
- Пассатижи — обрезка и правка проводов
- Мультиметр — замер напряжения и проверка целостности цепи
- Отвертка с крестовым шлицем (PH2) — затяжка клемм
- Отвертка с плоским шлицем — работа с DIN-рейкой
- Кримпер (обжимной инструмент) — установка наконечников
| Инструмент | Назначение | Обязательно/Желательно | Ориентировочная цена |
|---|---|---|---|
| Индикатор напряжения | Безопасность | Обязательно | 200 руб. |
| Стриппер | Зачистка жил | Желательно | 800 руб. |
| Мультиметр | Диагностика | Обязательно | 1500 руб. |
| Кримпер | Обжим наконечников | Обязательно | 1200 руб. |
| Набор отверток | Монтаж | Обязательно | 1000 руб. |
Организация рабочего пространства
Свободный доступ к электрическому щитку является приоритетом. Необходимо расчистить пространство перед панелью, чтобы можно было свободно перемещаться и использовать инструменты. Для работы в темных нишах или подъездах следует организовать дополнительное освещение с помощью переносного прожектора или налобного фонаря. Окружающее пространство рекомендуется защитить от строительного мусора и обрезков изоляции с помощью плотной пленки.

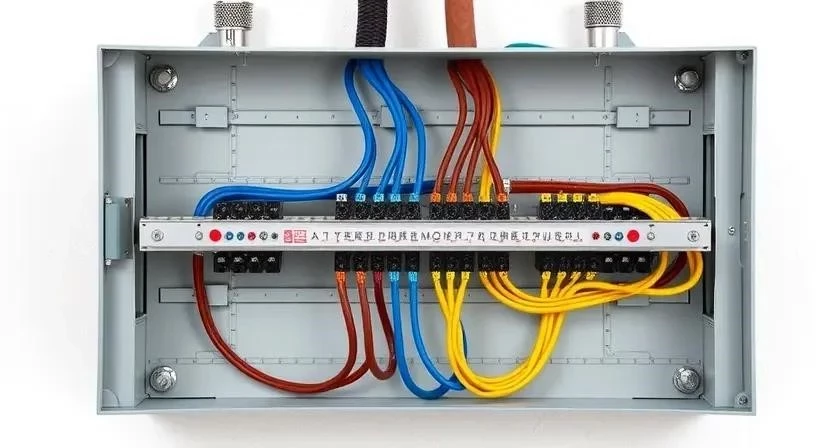

Подготовка щитка и кабельных линий
Очистка внутренней поверхности щитка от пыли и паутины предотвращает короткие замыкания и облегчает монтаж. Важно детально проверить состояние старых проводов на предмет перегрева, окисления или трещин изоляции. Если обнаружились обгоревшие участки, их следует обрезать до здорового металла. Проверка надежности креплений DIN-рейки исключит люфт нового прибора. Готовность к демонтажу подтверждается наличием всех необходимых допусков от энергосбыта и подготовленным инструментом под рукой.
Технология монтажа прибора учета
Соблюдение последовательности действий гарантирует работоспособность системы и безопасность жильцов. Из личного опыта: использование наконечников НШВИ вместо зачистки провода «под голый металл» предотвращает окисление жил и исключает их перелом при затяжке клеммы.
- Полное обесточивание линии через вводной автомат и проверка отсутствия напряжения индикатором (10 мин).
- Снятие старых пломб в присутствии представителя компании или согласно регламенту (15 мин).
- Аккуратный демонтаж старого прибора учета путем откручивания клемм (20 мин).
- Подготовка концов проводов: зачистка изоляции и установка обжимных наконечников (30 мин).
- Установка нового счетчика на DIN-рейку до щелчка фиксатора (10 мин).
- Подключение фазного провода на входную клемму и выходную линию к потребителям (20 мин).
- Монтаж нулевого провода в соответствующие клеммы прибора (20 мин).
- Тщательная проверка плотности затяжки всех винтовых соединений (15 мин).
- Первичное включение питания и проверка индикации на дисплее (10 мин).
- Фиксация начальных показаний в паспорте прибора (5 мин).
- Вызов инспектора для проверки схемы и установки новых пломб (по графику).
Технические особенности и тонкости
Температурный режим в месте установки должен быть в пределах нормы, указанной в паспорте устройства, чтобы избежать сбоев электроники. Особое внимание следует уделить совместимости сечения кабеля с диаметром отверстий в клеммах счетчика; слишком тонкий провод будет плохо зажат, а слишком толстый может повредить корпус. Один из частых случаев из практики: чрезмерная затяжка винта клеммы приводит к срыву резьбы или деформации жилы, что в будущем вызывает искрение. Время на финальную проверку всех соединений «на вырыв» должно составлять не менее 5 минут.
Типичные промахи при установке
Ошибки в электромонтаже могут привести к выходу оборудования из строя или пожару. В моей практике встречались случаи, когда мастер забывал проверить напряжение мультиметром после выключения автомата, полагаясь только на индикаторную отвертку, которая могла быть неисправна.
- Нарушение полярности (перепутывание фазы и нуля) — ведет к некорректной работе счетчика. Исправляется перекоммутацией проводов.
- Плохой контакт в клеммах — вызывает нагрев и оплавление изоляции. Требуется перетяжка винтов.
- Отсутствие заземления в щитке — создает риск поражения током. Решается прокладкой отдельного контура.
- Нарушение правил безопасности (работа под напряжением) — смертельно опасно. Только полное обесточивание.
- Использование провода с заниженным сечением — приводит к перегреву кабеля. Необходима замена провода на соответствующий нагрузке.
Финансовые расчеты
Стоимость замены зависит от выбранной модели счетчика и необходимости привлечения сторонних специалистов для подготовки документации.
| Статья расходов | Количество | Цена за ед. | |
|---|---|---|---|
| Счетчик (средний сегмент) | 1 шт. | 3500 руб. | 3500 руб. |
| Расходные материалы | комплект | 600 руб. | 600 руб. |
| Услуги по опломбировке | 1 услуга | 1000 руб. | 1000 руб. |
| Транспортные расходы | — | 300 руб. | 300 руб. |
| — | — | 5400 руб. |
| Вариант выполнения | Своими руками | С вызовом мастера | Экономия |
|---|---|---|---|
| Материалы | 5400 руб. | 6000 руб. | 600 руб. |
| Работа | 0 руб. | 3000 руб. | 3000 руб. |
| 5400 руб. | 9000 руб. | 3600 руб. |
Эксплуатация и контроль
После завершения монтажа рекомендуется провести проверку всех соединений через месяц эксплуатации, чтобы убедиться в отсутствии ослабления контактов из-за температурного расширения. Регулярный контроль показаний поможет вовремя заметить возможные неисправности прибора. Средний срок службы современных электронных счетчиков составляет от 10 до 20 лет, в зависимости от условий среды и качества компонентов.
Сравнение типов счетчиков
При выборе прибора учета следует ориентироваться на количество фаз, заведенных в дом. Однофазные модели подходят для квартир и небольших домов с низкой нагрузкой. Трехфазные устройства необходимы при наличии мощного оборудования (электрокотлы, станки). Современные умные счетчики с дистанционной передачей данных позволяют энергосбыту снимать показания автоматически, что избавляет владельца от необходимости ежемесячно передавать цифры вручную.
Ответы на популярные вопросы
Можно ли менять счетчик без разрешения?
Нет, это запрещено. Самовольная замена приравнивается к хищению электроэнергии и карается штрафами.
Что делать, если счетчик мигает красным индикатором?
Обычно это сигнализирует о вскрытии корпуса или попытке воздействия на прибор (сработка датчика тампера).
Как выбрать модель счетчика?
Ориентируйтесь на требования вашей энергосбытовой компании и класс точности прибора (чем выше, тем точнее расчет).
Каковы сроки опломбировки после установки?
Сроки зависят от региона, обычно инспектор посещает объект в течение 3–10 рабочих дней после заявки.
Нужно ли менять провода при замене счетчика?
Если старая проводка имеет признаки перегрева или окисления, ее замена обязательна для безопасности.
Можно ли использовать алюминиевые провода?
Не рекомендуется соединять алюминий и медь напрямую; необходимо использовать специальные переходные клеммы или гильзы.
Что делать, если новый счетчик не считает энергию?
Проверьте правильность подключения фазы и нуля, а также убедитесь, что прибор исправен и прошел заводскую поверку.
