Установка и настройка трехфазного электросчетчика

Установка прибора учета трехфазного тока представляет собой сложный технический процесс, требующий строгого соблюдения норм электробезопасности. Среднее время выполнения работ составляет от 4 до 6 часов, а стоимость комплектующих зависит от выбранного бренда и мощности сети. Трехфазный счетчик: как правильно установить и настроить самостоятельно, разберем в данной инструкции. Правильный подход к монтажу гарантирует стабильную работу электросети и отсутствие проблем при приемке объекта.

Особенности подготовки к работе

Сложность данного процесса высока, поэтому к работам допускаются лица с соответствующей квалификацией электрика. Перед началом любых действий необходимо пройти процедуру согласования с энергосбытовой компанией, так как самовольное вмешательство в систему учета запрещено. Важно заранее рассчитать время на выполнение всех этапов, включая пусконаладку и ожидание инспектора для опломбирования.

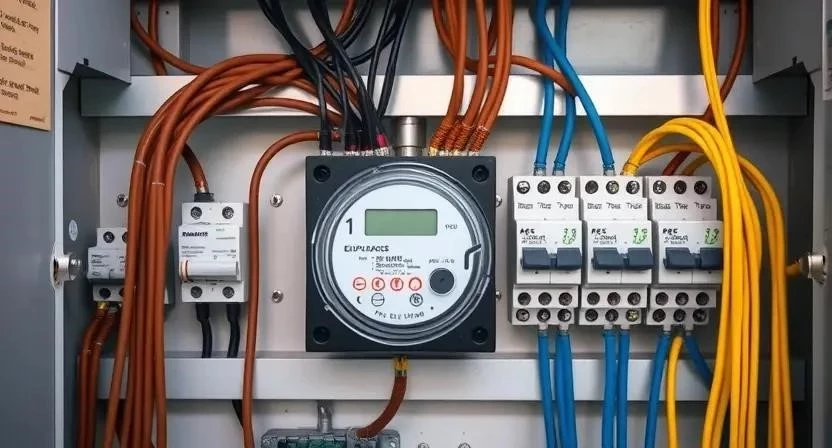

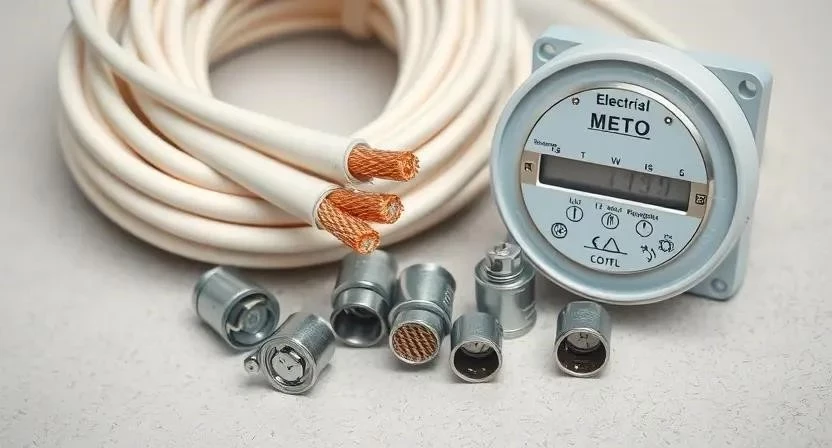

Комплектация материалов для ввода

Для качественного исполнения работ потребуется определенный набор компонентов. Количество материалов рассчитывается исходя из габаритов электрощита и длины линий.

• Трехфазный электросчетчик (ПУ);
• Вводной автоматический выключатель;
• Кабель ВВГнг соответствующего сечения;
• Устройство защитного отключения (УЗО);
• Наконечники кабельные (НШВИ);
• Шины нулевая и заземляющая;
• DIN-рейка для монтажа оборудования;
• Изоляционные стяжки и маркировка проводов.

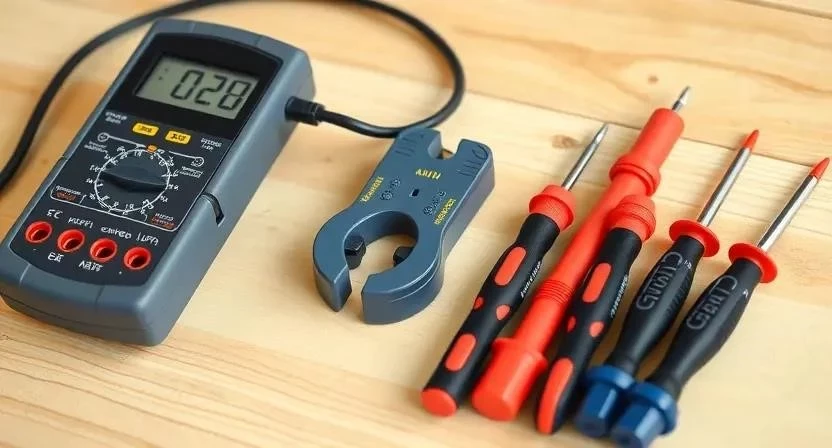

Инструментарий для электромонтажа

Правильно подобранный инструмент обеспечивает точность соединений и безопасность мастера. Рекомендуется использовать профессиональное оборудование с соответствующим классом защиты.

• Мультиметр — для замера напряжения и проверки фаз;
• Стриппер — для быстрой и аккуратной зачистки изоляции;
• Обжимной инструмент (кримпер) — для фиксации наконечников;
• Набор диэлектрических отверток — для затяжки клемм;
• Уровень строительный — для ровной установки щита;
• Перфоратор — для монтажа корпуса в стену;
• Индикаторная отвертка — для оперативной проверки отсутствия тока.

Организация рабочего пространства

Выбор места для установки щита должен основываться на требованиях энергосбыта: прибор учета должен быть легко доступен для инспектора. Необходимо обеспечить достаточное освещение зоны работ и защитить окружающие поверхности от строительной пыли. Важно, чтобы вокруг электрощита не было горючих материалов и источников влаги.

Подготовка и монтаж корпуса

Корпус электрощита крепится к стене с использованием уровня, чтобы избежать перекосов. После фиксации выполняется обязательное заземление корпуса щита. В нижней или верхней части корпуса подготавливаются отверстия для ввода кабеля, которые в дальнейшем закрываются специальными сальниками для защиты от попадания пыли и влаги.

Пошаговый алгоритм установки и настройки

1. Полное отключение питания на вводном рубильнике и проверка отсутствия напряжения индикатором (15 мин).
2. Монтаж DIN-рейки в корпус и установка на нее трехфазного счетчика (20 мин).
3. Подключение вводного кабеля: фазы L1, L2, L3 и нулевой провод N к соответствующим клеммам (40 мин).
4. Соединение выхода счетчика с распределительной шиной нагрузки (30 мин).
5. Установка и подключение вводного автоматического выключателя для защиты сети (20 мин).
6. Монтаж УЗО для обеспечения безопасности пользователей от утечек тока (30 мин).
7. Тщательная проверка затяжки всех клеммных соединений с помощью динамометрической отвертки (20 мин). Из личного опыта: недотянутый винт на клемме фазы L2 однажды привел к сильному нагреву провода и оплавлению изоляции, поэтому проверка затяжки критически важна.
8. Первичный запуск системы и проверка индикации на дисплее прибора учета (10 мин).
9. Фазировка — проверка правильности соответствия фаз и их последовательности (20 мин).
10. Тестирование работы всей системы под реальной нагрузкой (30 мин).
11. Фиксация всех кабелей внутри щита пластиковыми стяжками для эстетики и безопасности (15 мин).
12. Закрытие дверцы щита и подготовка документации к опломбированию (15 мин).

Технические нюансы эксплуатации

Температурный режим работы прибора должен соответствовать паспорту изделия, обычно от -25 до +50 градусов. Сечение провода выбирается строго исходя из расчетной мощности: для стандартного ввода 15 кВт используется кабель 5х6 мм². Правильная последовательность фаз необходима для корректной работы трехфазных двигателей. Совместимость счетчика с автоматикой проверяется по номинальному току.

В моей практике случался перекос фаз из-за неравномерного распределения однофазных потребителей, что приводило к скачкам напряжения. Рекомендую распределять нагрузку между L1, L2 и L3 максимально равномерно.

Типичные ошибки при монтаже

1. Ошибки в фазировке, приводящие к неправильному вращению трехфазного оборудования.
2. Плохая затяжка контактов, что вызывает искрение и перегрев клемм.
3. Отсутствие или неправильное подключение заземления корпуса щита.
4. Выбор автоматического выключателя с завышенным номиналом, что делает защиту бесполезной. Однажды я столкнулся с ситуацией, когда вместо автомата на 25А установили 40А, и при коротком замыкании кабель начал плавиться раньше, чем сработала защита.
5. Использование проводов с сечением меньше требуемого по нагрузке.

Расчет затрат на установку

Стоимость реализации проекта зависит от того, выполняется ли работа самостоятельно или силами специалиста.

Правила ухода и эксплуатации

Раз в полгода рекомендуется проводить визуальный осмотр контактов на предмет окисления или ослабления зажимов. Контроль показаний следует вести регулярно, сверяя их с данными энергосбыта. Срок службы современного прибора учета составляет от 10 до 20 лет, в зависимости от условий среды и качества компонентов.

Сравнение вариантов учета

Однотарифные счетчики проще в настройке, тогда как многотарифные позволяют экономить на электроэнергии в ночное время. Современные умные счетчики поддерживают удаленную передачу данных, что исключает необходимость визита инспектора. Прямое подключение используется при малых нагрузках, а трансформаторное — в промышленных сетях с очень высокими токами.

Ответы на часто задаваемые вопросы

Можно ли установить счетчик самостоятельно без лицензии?
Монтаж можно выполнить самому, но пусконаладка и опломбирование должны проводиться сертифицированным специалистом.

Что делать, если счетчик считает слишком быстро?
Необходимо вызвать службу поверки прибора для проверки точности измерений.

Как проверить правильность подключения фаз?
Используйте фазиметр или мультиметр для проверки последовательности фаз.

Нужен ли отдельный ноль для каждой фазы?
Нет, в трехфазных системах используется общий нулевой провод N.

Какие бренды счетчиков самые надежные?
Рекомендуются проверенные производители, имеющиеся в реестре средств измерений.

Как происходит процесс опломбировки?
Инспектор проверяет схему подключения и накладывает свинцовые или пластиковые пломбы на клеммную крышку и корпус.

Можно ли менять счетчик без уведомления энергосбыта?
Нет, это расценивается как хищение электроэнергии и влечет крупные штрафы.

Что такое перекос фаз и как он влияет на прибор?
Это разница в напряжении между фазами из-за неравномерной нагрузки, что может привести к сбоям в работе электроники прибора.
