Ремонт светодиодных ламп 220 в своими руками за 4 шага: инструкция для домашнего мастера

Основные причины почему моргает светодиодная лампа или светильник при включенном свете

У данной проблемы есть всего несколько вариантов:

  1. Низкое напряжение в сети;
  2. Неисправная пусковая аппаратура;
  3. Скачки напряжения в электросети.

Низкое напряжение в сети

Для того, чтоб выявить эту проблему, необходимо проверить уровень напряжения в сети.

Для этого нужен обычный мультиметр или вольтметр.

При нормальном уровне напряжения на индикаторе должно быть от 215 до 225 В. Это допустимые погрешности в стационарной электросети.

Если же этот показатель ниже 200 В или выше 250 В Вам нужно будет обратится в ЖЭК или энергоснабжающую организацию, для того чтоб они выполнили все необходимые замеры и в случаях несоответствия отрегулировали работу силового трансформатора на подстанции.

Часто на практике специалисты электроснабжающей организации не смогут (или не захотят) отрегулировать уровень напряжения согласно ПУЭ, в таком случае без установки ограничителя напряжения или стабилизатора Вам не обойтись.

Неисправная пусковая аппаратура

Данная проблема в большинстве случаев встречается у старых светодиодных ламп. Она может быть вызвана как пересыханием электролитического конденсатора, так и частичным выходом из строя выпрямительного моста.

В подобных случаях необходимо либо выполнять ремонт пусковой аппаратуры (менять электролит) или же покупать новую светодиодную лампу.

Скачки напряжения в электросети

Довольно часто в домах или квартирах со старой проводкой возникают кратковременные скачки напряжения, при которых уровень напряжения может достигать 280–320 В. В таких случаях для защиты всех бытовых электроприборов и светодиодного освещения необходимо устанавливать стабилизаторы напряжения, которые сглаживают перепады и скачки напряжения до номинального значения (220 В).

Моргает светодиодная лампа в выключенном состоянии

В некоторых случаях светодиодная лампа начинает мигать в выключенном состоянии. В большинстве случаев стал уже привычным тот факт, что коммуникационный аппарат способствует разрыву электрической цепи, в результате чего ток перестает поступать в осветительный прибор и лампа не функционирует. Со светодиодными светильниками дела обстоят совершенно по-другому. Обусловлено это тем, что такие элементы освещения намного чувствительнее, в результате чего способны улавливать даже самые незначительные изменения в электрической цепи.

На сегодняшний день существует несколько основных причин, которые приводят к мерцанию осветительных элементов. Сюда можно отнести:

  • неисправность схемы электрической проводки;
  • в процессе установки была неправильно осуществлена настройка подсветки;
  • в целях упрощения конструкции был приобретен блок питания низкого качества.

Самой распространенной проблемой остается приобретение устройства ненадлежащего качества.

Светодиодная лампа мигает из-за неисправности проводки

В случае если светодиодный светильник моргает во включенном состоянии, то рекомендуется искать проблему в неисправности электрической проводки. Как показывает практика, мерцание может быть разным и полностью зависеть от количества электрического тока, проходящего через блок питания.

Несмотря на то что существует неисправность, осветительный прибор продолжает функционировать. Так как блок питания не способен сгладить пульсацию и предотвратить нестабильную работу, устройство начинает моргать.

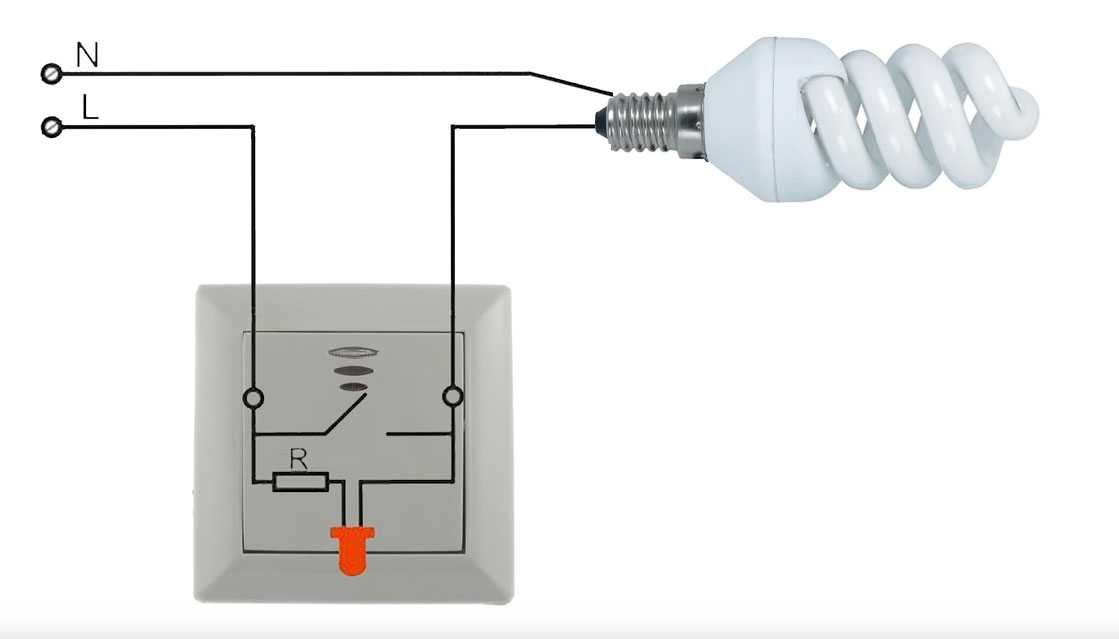

Мерцание светодиодных ламп из-за выключателя с подсветкой

Многие производители оснащают выключатели специальной подсветкой. Как показывает практика, такое нововведение довольно полезное и приносит неоспоримую пользу пользователям, так как имеется возможность найти выключатель даже в темное время суток.

Важно понимать, что если использовать выключатель с подсветкой совместно с бюджетными вариантами, можно спровоцировать мигание. Данная особенность приводит к тому, что во включенном состоянии ток поступает в прибор освещения, а выключатель выполняет роль подсветки

В дальнейшем некоторое количество электричества может попасть в емкостный фильтр и гасящий конденсатор. После того как будут достигнуты рабочие характеристики, электричество попадает в осветительный прибор, тем самым вызывая мерцание.

Светодиодная лампа мерцает из-за плохого качества

Довольно часто можно увидеть, как мигает светодиодный светильник во включенном состоянии. Такое явление напрягает глаза, мешает полноценному и комфортному отдыху. Как показывает практика, очень часто причина заключается в том, что были приобретены приборы низкого качества. Такое случается в том случае, когда возникает желание сэкономить и причин этому может быть большое количество, как правило, самая распространенная – это ограниченный бюджет.

В таких ситуациях важно понимать, что экономия – не самый лучший вариант, так как от этого полностью зависит комфорт проживания в помещении. Если имеются некоторые ограничения в бюджете, то рекомендуется воздержаться от покупки и установить светодиоды через некоторое время, но выбрать приборы высокого качества

Диодная лампа моргает из-за неправильной схемы подключения

При выборе светодиодов в качестве источника освещения стоит понимать, что при неправильном подключении могут появиться некоторые проблемы, среди которых самой распространенной является мерцание. В случае если лампа начинает мерцать в выключенном состоянии, то это может свидетельствовать лишь о том, что была неправильно выполнена схема подключения либо допущена ошибка в процессе укладки электрических проводов.

Бытовая электрическая сеть состоит из 3 цепей:

Зачастую бывает так, что работы выполняет человек, не имеющий соответствующего опыта, в результате чего можно довольно легко перепутать контакты, а именно, фазу и ноль – именно это является причиной появления мерцания.

Как избавиться от мигания выключенных светодиодных ламп

Если найдена причина, по которой при выключенном выключателе мигает светодиодная лампочка, то устранить проблему не так сложно.

Если причиной является выключатель с подсветкой, то его рекомендуется разобрать и перекусить нужные провода, после чего проблема с постоянным миганием будет устранена.

Зачастую бывает, что проблема кроется в самих лампах и блоке питания – они могут быть низкого качества. Если имеется необходимость использовать такой вид освещения и в дальнейшем, стоит заменить приборы.

Особенности ремонта led ламп

Основой ремонта считается грамотное диагностирование. Чаще всего достаточно осуществить припой контактов, в определенных случаях провоцируется необходимость замены ключевых узлов.

Ремонт светодиодного светильника

Если вы не знаете, как отремонтировать светодиодную лампу, вы можете изучить нашу статью, а также просмотреть рекомендованное видео, которое вы найдете ниже. Выполнение качественного ремонта, который гарантирует в дальнейшем исправность изделия и его длительную эксплуатацию, начинается с детальной подготовки;

  • Демонтаж светильника;
  • Изучение технической документации;
  • Подготовка приборов (список перечислен выше);
  • Приобретение мультиметра для проверки контактов;
  • Проведение ремонтных работ в зависимости от проблемы;
  • Замена драйвера или же блока питания при необходимости.

Ремонт светодиодных люстр

  1. Приспособление снимается с потолка или же стены;
  2. Корпус прибора снимается;
  3. Изучается схема электронная (чаще всего дефекты являются видимыми);
  4. Удаляется плафон и другие украшения декоративного формата;
  5. Выкручиваются лампочки, производится диагностика цоколя на предмет прогоревших мест (зачистка может быть осуществлена простым ножом);
  6. Заново выполняется процесс сбора, подтяжки винтов, проверка всех контактов.

Ремонт светодиодной ленты

Если не горит вся лента, то нужно проверить подключение блока питания к розетке, проверить напряжение, осуществить процесс анализа целостности провода. Осуществляется проверка блока питания. В лентах именно блок питания страдает чаще всего, и чаще всего его нужно будет просто заменить. Если лента горит частично, то проблема с дорожками. Часть сегментов могла выйти из строя. Их можно заменить, для этого потребуется паяльник и припой.

При мерцании ленты – полной или же частичной, нужно осуществить проверку блока питания, а также осуществить процесс изучения ленты на предмет чрезмерного изгиба. При проблеме с блоком осуществляется его ремонт или же замена, если поврежден определенный сегмент, проводится процесс замены диодов. Если же часть сегментов потухла, но диоды целые, это может отражать проблему с резистором. Нужно осуществить проверку цепи последовательно, чтобы найти участок повреждения и осуществить замену.

Ремонт светодиодных фонарей и прожекторов своими руками

Проведение ремонта является стандартной процедурой. Осуществляется визуальный осмотр, снимается корпус, проверяются все элементы поэтапно. В случае необходимости контакты очищаются и припаиваются, в случае серьезной поломки осуществляется замена резисторов, диодов, драйвера, блока питания и пр.

Техника безопасности при ремонте светодиодных ламп на 220 в

Учитывая, что необходимо произвести ремонт прибора, который работает от сети, то обязательно нужно соблюдать и технику безопасности. Рассматриваемые нами лампы обладают бестрансформаторным питанием, все имеющиеся в устройстве элементы во время работы находятся под напряжением, которое может нести угрозу жизни

Исходя их этого важно соблюдать следующие предосторожности:

  • В процессе перепайки и при необходимости провести любые измерения обязательно нужно следить, чтобы лампа была отключена;
  • При наличии разрядных резисторов, которыми зашунтированы конденсаторы все равно необходимо по завершению ремонта вручную проводить разрядку конденсаторов. Сделать это можно, если закоротить выводы конденсатора, используя любой металлический инструмент, который оснащен диэлектрической ручкой;
  • По завершению ремонта если производится первое включение лампы, берегите глаза. В ряде случаев некоторые элементы в лампе могут взорваться, поэтому лучше предусмотрительно отстраняться или отворачиваться;
  • Внимательно следите за паяльником и не забывайте его выключать при перерывах. Не нужно класть включенный паяльник на предметы, которые могут вызвать воспламенение.

Зная все особенности светодиодных лампочек можно сделать выводы о принципах их работы и соответственно, при необходимости осуществить правильный ремонт

Важно все ремонтные процедуры совершать с соблюдением правил безопасности

Рекомендуем также просмотреть видео по данной теме:

Шаг 3. Изучаем, как разобрать светодиодную лампочку простыми инструментами

Корпус лед лампы может быть собран одним из следующих способов:

Осматриваем корпус и оцениваем возможность его разборки

Вначале пробуем осторожно покрутить его руками в разные стороны, постепенно увеличивая усилия крутящего момента

Сильно сжимать пластиковые детали не рекомендую: их можно элементарно раздавить.

В первом случае резьбового соединения детали корпуса отделятся относительно просто.

Если же этого не произошло, то потребуется определить местоположение защелок

Поможет тонкое острое лезвие, которое надо всунуть в щель крепления и осторожно направлять по периметру

Приклеенный колпачок снять сложнее: надо капнуть из шприца или тонкой трубочки растворитель для красок на шов склейки, выждать время для размягчения клея и еще раз поработать тонким лезвием.

Не пользуйтесь ацетоном! Он может разъесть пластиковые детали так, что они придут в нерабочее состояние.

Снятый колпачок откладываем в сторону и рассматриваем крепление платы со светодиодами: ее надо снять. Она может быть:

  1. просто вставлена;
  2. зажата винтами;
  3. или приклеена.

Когда винтовое крепление отсутствует, а плата не достается, то это означает, что она приклеена. Опять потребуется прорезать тонким ножом щель по периметру корпуса.

Дальнейшая разборка может потребовать приложения усилий для снятия защитного чехла со стороны цоколя.

Вполне возможно, что придется отпаивать провода с платы.

В итоге у вас должно получиться снять плату со светодиодами и получить доступ к драйверу питания. Именно здесь чаще всего возникают неисправности. Рассказываю о них подробнее.

Последовательность восстановления работоспособности светодиодной ленты

Светодиодная лента, как известно, представляет собой гибкую огнепрочную основу из диэлектрика, на одну из поверхностей которой нанесено несколько (до трёх) LED-светильников. При последовательном соединении мигание одного светодиода в ленте приводит к мерцанию и остальных. При более длинных светодиодных лентах мигание может распространяться на длину свыше метра. Во время мигання яркость свечения может не достигать требуемого значения в 12В, что легко проверяется вольтметром.

Неисправный элемент ленты выявляется очень просто. Один из LED-светильников кратковременно переводится в режим короткого замыкания, при этом остальные светодиоды должны ярко вспыхнуть. После замены бракованного светильника электрическое соединение элементов восстанавливается, причём перед этим необходимо проверить, в нужном ли месте расположен сглаживающий колебания конденсатор: он не должен находиться ранее первого, и после последнего светодиода в ленте.

Крепить основу светодиодной ленты необходимо только на сухое основание потолка или стены в помещении. При этом необходимо позаботиться о том, чтобы между основанием и корпусом происходила постоянная вентиляция: при длительной работе схема нагревается, что может нарушить целостность коннекторов. Следует обеспечивать также постоянную механическую защиту от неблагоприятных внешних воздействий.

Оцените, пожалуйста, статью. Мы старались:)

Другие факторы, вызывающие мерцание

Достаточно часто владелец светодиодного освещения сталкивается с ситуациями, при которых такими устройствами испускаются кратковременные вспышки даже в выключенном положении.

Подобное явление может возникать при слишком близком расположении источника освещения с электрической проводкой, излучающей относительно мощное и стабильное электрическое поле, постепенно увеличивающее количество энергии внутри конденсатора драйвера. При достижении максимальных значений напряжения отмечается возникновении вспышки света.

Мерцание стандартной светодиодной лампы может возникать также, если установленный осветительный прибор не предназначается для конкретных нагрузок светового регулятора и при абсолютной несовместимости драйвера используемой управляющей схеме. В этом случае осуществляется замена драйвера или самого осветительного прибора для совпадения оптимальных значений напряжения.

Установка шунтирующего резистора непосредственно в патрон

Помимо неправильного подключения или установки, причиной мигания может являться брак в используемых изделиях, поэтому специалисты рекомендуют приобретать только качественные сертифицированные устройства, выпускаемые надежными и уже проверенными, известными фирмами и производителями.

При необходимости допускается выполнить монтаж трансформатора, способного надежно обеспечивать необходимые параметры светодиода.

Некачественный монтаж проводки и дребезг контактов

О том, как выполнять электромонтажные работы в квартире и частном доме я уже написал отдельную статью. Электрические нагрузки должны надежно передаваться, не вызывать перегрев токоведущих жил и повреждение изоляции.

На качество работы электропроводки влияют способы соединения проводов между собой и с коммутационными аппаратами. Контакты выключателей, клеммников, соединителей необходимо подбирать по коммутируемой мощности.

Любое нарушение переходного электрического сопротивления сказывается на качестве питающего напряжения, а оно может повлиять на мерцание чувствительных светодиодов.

Если в лампе работает хорошо налаженный дорогой драйвер, то он справится с такими помехами. А вот упрощенные модели с простым преобразованием сигнала могут и подвести.

Отдельно остановлюсь на дребезге контактов. Он характерен практически для всех механических выключателей и переключателей, включая релейные устройства.

У них коммутации мощностей, особенно разрывы токоведущих цепочек под нагрузкой, происходят максимально быстро под действием сил отключающих пружин или электромагнитов.

Замыкание контактов сопровождается ударом металлической части подвижного контакта по стационарно закрепленному основанию. При этом создается усилие противодействия, под действием которого контакт отскакивает, как мячик или молоток при ударе по наковальне.

Пружина дожимает контакт на основание, преодолевая затухающее усилие сопротивления. Во время кратковременного протекания этих противоположных процессов ток меняется по величине. Дополнительно сказываются переходные процессы.

Качественно собранная проводка и хорошо подобранные и налаженные коммутационные аппараты не создают проблем владельцу квартиры, а всевозможные нарушения и упрощения вполне способны ухудшить эксплуатационные характеристики, привести к миганию светодиодов.

Блок питания

Если такие дефекты возникают не сразу после подключения, а через несколько минут или секунд, возможно неправильно подобран блок питания. Ему элементарно не хватает мощности и начинается падение напряжения.

По правилам, при выборе источника питания необходимо покупать его с запасом мощности минимум в 30%.

Обычно, как происходит — в магазине ленту вам подключают и все светится нормально, и только дома через некоторое время, после нагрева микросхем и других элементов, начинаются проблемы. Почему такое случается?

Да потому что многие китайские блоки питания не соответствуют своим паспортным данным. На табличке написано, что он 200Вт, а по факту не выдает и 150Вт!

При включении через такой блок на полную мощность, лента может «вспыхнуть» и тут же погаснуть. Так как блок питания уходит в защиту от перегрузки.

Совет здесь один – покупать фирменные проверенные источники питания, либо выбирать китайские с двойным запасом.

Когда у вас протяженная подсветка длиной 15-20 метров и более, старайтесь монтировать ее лентой одной марки. Иначе в RGB варианте при разноцветном моргании, какой-то из участков будет отставать или вообще пропускать отдельные цвета.

Также такое возможно при подключении лент от разных блоков питания. За счет разницы на них выходного напряжения, отрезок подсоединенный к блоку с одним Uвых., может чуть позже менять цвета RGB, чем другой, или грубо говоря отставать.

Еще распространенной причиной мерцания светодиодной ленты, даже в выключенном состоянии является ситуация, когда блок питания подключают через комнатный выключатель света с подсветкой.

Общеизвестно, что подсветка выключателя заставляет светиться светодиодные лампочки. То же самое относится и к светодиодной ленте.

Так что подключайте блок напрямую через автомат в эл.щитке, либо через выключатели, но без подсветки.

Ну и конечно не нужно забывать про сроки эксплуатации. При длительной исправной работе в течение нескольких лет, в блоках могут элементарно высохнуть конденсаторы стабилизации и потерять свою изначальную емкость.

Либо они просто выйдут из строя. Иногда это можно определить даже визуально по вздутию бочонка.

Также слабое, тусклое свечение ленты по истечении длительного периода времени происходит от естественной деградации кристаллов в светодиодах.

И процесс этот ускоряется при отсутствии нормального охлаждения в виде алюминиевого профиля.

Даже дорогие и качественные экземпляры будут перегреваться, если вы их приклеите на деревянное или пластиковое основание.

Ремонт светодиодной лампы. Подробная инструкция

Ремонт своими руками > Освещение > Ремонт светодиодной лампы. Подробная инструкция

Привет! У вас перестала светится светодиодная лампа? Тогда это статья для вас. Ведь многие думают, что ремонт светодиодной лампы трудно выполнить самостоятельно и часто выбрасывают их. И зря! Ведь стоимость светодиодных ламп на сегодняшний момент относительно простых ламп накаливания достаточно высока.

Из практики же ремонта отремонтировать осветительные приборы на основе светодиодов можно легко, не обладая глубокими знаниями электроники. При этом сделав ремонт светодиодной лампы своими руками вы сможете немало сэкономить денег из своего семейного бюджета.

Устройство светодиодной лампы

Простая светодиодная лампа небольшой мощности состоит из корпуса, цоколя, матового рассеивателя света, блока светодиодов LED, драйвера электропитания(в дешевых маломощных светодиодных лампах применяется простой бестрансформаторный выпрямитель).

Принцип работы светодиодной лампы

Рассмотрим принцип работы светодиодной лампы на примере недорогой китайской. Для этого посмотрите на схему ниже

Схема светодиодной лампы 220В

Напряжение сети 220 вольт подается на схему мостового выпрямителя на диодах через токоограничивающий конденсатор С1 и резистор R2. На выходе получаем постоянное напряжение, которое подается на блок светодиодов HL1 через токоограничивающий резистор R4. При этом светодиоды начинают светится. Конденсатор C2 предназначен для сглаживания пульсаций выпрямленного напряжения. Резистор R1 предназначен для разрядки конденсатора C1 при отключении питания светодиодной лампы от сети.

Как отремонтировать светодиодную люстру или светильник своими руками

Если люстра или светильник перестали светится, то в первую очередь рекомендую начать проверку наличия питающего напряжения, подаваемого на светильник. Если при включении люстры выключателем на нем напряжение отсутствует, то необходимо тщательно проверить электропроводку. Если напряжение присутствует на контактах патрона, куда заворачивается светодиодная лампа, то причина в лампе.

Ремонт светодиодной лампы своими руками

Как я рассказывал выше, светодиодная лампа состоит из схемы электропитания и самих светодиодов. Необходимо вначале аккуратно разобрать светодиодную лампу и внимательно осмотреть блок питания(выпрямитель) на наличие внешних повреждений(прогаров деталей, перегорание дорожек печатной платы). Если такового визуально не обнаруживается, то переходим к проверке элементов при помощи цифрового мультиметра. Часто причиной неисправности является неисправный токоограничивающий конденсатор С1 емкостью 1 мкФ напряжением 400 вольт. Его без выпаивания из схемы не проверишь. Лучше всего заменить его заведомо исправным.

Проверка диодов выпрямителя осуществляется при помощи мультиметра. Переводим его в режим измерения диодов и прозваниваем

При исправности конденсатора и диодов обратите внимание на состояние токоограничивающих резисторов R2 и R4. Они внешне могут казаться не поврежденными, но при прозвонке могут иметь обрыв

Проверка светодиодов лампы

Лампа может иметь в зависимости от ее мощности от нескольких светодиодов до нескольких десятков.

Иногда при осмотре платы со светодиодами сразу видно прогар некоторых. Такие светодиоды подлежат обязательной замене. Другие светодиоды также необходимо прозвонить мультиметром или же подать на них напряжение от внешнего источника величиной в 2,5-3 вольта через омическое сопротивление 100-200 Ом. Если они загораются, то они исправны. Светодиоды можно использовать от старой светодиодной ленты. От вас требуется умение работать паяльником.

Почему моргают светодиодные лампы

Причиной является применение производителем лампы некачественного токоограничивающего конденсатора С1. Замените его другим, с номинальным рабочим напряжением не менее 400 вольт. На напряжение 250 вольт ставить не рекомендую, так как он быстро выйдет из строя и вся схема попросту задымит. У меня лампа после замены конденсатора весело светит! ))

Удачи вам в ремонте светодиодных ламп и светильников на их основе!
