Противопожарное узо: рекомендации по выбору, правила и схемы монтажа

Проверка УЗО на работоспособность

В конструкции устройства защитного отключения для проверки работы прибора предусмотрена кнопка «ТЕСТ» при нажатии на которую имитируется возникновение аварийной ситуации и отключаются силовые группы контактов. Однако, ввиду того, что указанный метод проверки является косвенным, полную проверку работоспособности устройства желательно выполнять естественным путем.

На сегодняшний день самым распространённым вариантом защиты от утечек токов на землю является установка и подключение одного (общего) УЗО
на всю электропроводку. Действительно, бюджетность ремонта имеет, далеко не последнее значение, тем более что при правильном выборе технических параметров устройства, последнее, вполне способно обеспечить достаточный уровень защиты.

В некоторых случаях – когда электропроводка представляет собой одну электрическую группу, подключение более одного УЗО, просто не требуется. Установка нескольких устройств защитного отключения бывает оправдано при наличии электропроводки, «разбитой» на несколько электрических групп и имеет, конечно, свои определённые преимущества и недостатки.

Как написано вначале, одного устройства на квартиру (частный дом), бывает вполне достаточно. Говоря о безопасности, установкой нескольких защитных устройств можно реализовать более точную защиту от утечек токов, индивидуально подобрав для конкретных электроприборов устройства защиты с оптимальными рабочими параметрами.

Так, установка отдельного, более чувствительного УЗО с номиналом по току утечки, обычно, составляющим 10 mA, скажем, для стиральной машинки, будет оправдана в случае, если вводное (общее) устройство защиты имеет дифференциальный ток отключения 100-300 mA. Вводное исправное УЗО на 30 mA, в случае неисправности изоляции бытового электроприбора и возникновения токов утечки, способно сработать достаточно оперативно, обеспечив должный уровень электробезопасности.

Другое дело – удобство эксплуатации электропроводки с несколькими устройствами защиты, это, несомненно, очевидное преимущество. Так, при нарушении изоляции какого-либо бытового электроприбора, сработает УЗО, установленное, именно для его защиты, обесточив опасный участок, а не всё жильё целиком.

Главный недостаток использования нескольких устройств защиты – конечно, более высокая стоимость реализации такого варианта защиты. В случае его выбора обязательно стоит учесть наличие свободного места для их установки в распределительном щите.

Кроме того, не нужно забывать, что УЗО является защитой от токов утечки на землю, а не от токовых перегрузок и коротких замыканий.

Поэтому, в защищаемую цепь после него обязательно должен быть включен автоматический выключатель нужного номинала, защищающий не только цепь, но и само устройство защитного отключения при возникновении в этой цепи сверхтоков – т. е. место в щите должно быть предусмотрено и для размещения этих автоматов.

В случае дефицита свободного места в щите – когда количество УЗО и автоматических выключателей для защиты запланированных электрических групп слишком велико, рекомендуется использовать дифференциальные автоматические выключатели, совмещающие в себе функционал УЗО и автоматов – защиту от КЗ, длительных токовых перегрузок и утечек токов на землю.

Какие цепи следует защищать, используя отдельные устройства защитного отключения? Это, прежде всего, электрические группы, питающие розетки влажных помещений: ванных комнат, кухонных помещений, балконов и т. д. Розетки жилых комнат имеет смысл группировать по несколько штук, например одно УЗО на комнату (2-5 розеток).

Нужно ли защищать осветительные цепи от токов утечки? Многие считают это совершенно излишним, мотивируя тем, что в быту пользователи, практически не имеют контакта с осветительными приборами, управляя светом, используя выключатели или переключатели.

С этим трудно поспорить, действительно наш контакт с осветительными приборами ограничен, однако, всё-же имеет место быть; периодически приходится заменять сгоревшие лампочки или вытирать с них пыль.

К тому же, производителями всевозможных люстр и светильников (в том числе, с корпусами, полностью выполненными из нетокопроводящих материалов) предусмотрено подключение заземляющего проводника. Для защиты осветительных цепей целесообразна установка одного УЗО, с исключающим ложные срабатывания номиналом по току утечки 30 mA.

Параметры УЗО

Два временных параметра УЗО определяются российскими стандартами:

  • время отключения — промежуток от появления отключающего тока утечки ∆i до момента гашения дуги;
  • предельное время несрабатывания для устройства типа S — временной интервал между началом возникновения ∆i и размыканием контактов.

Последний параметр определяет селективность действия УЗО. Его предельная величина составляет 0,5 с. При этом следует учитывать, что для защиты людей размыкание должно происходить в течение 10-30 мс, для предотвращения возгорания изоляции — до 500 мс. УЗО типа S селективное широко применяется там, где нужно исключить ложные срабатывания от влияния помех или скачков напряжения.

По скорости отключения сети УЗО разделяются следующим образом:

  • общего применения — без задержки;
  • типа G — 10-40 мс;
  • типа S — 40-500 мс.

Токи утечки всегда имеют место в электрических цепях. В сумме они не должны быть выше 1/3 от номинального ∆i устройства. Считается, что на 1 А нагрузки приходится 0,4 мА тока утечки потребителя, а на 1 м длины фазного провода — 10 мкА. Защитный прибор настраивается по величине суммарного тока естественной утечки. Если этого не делать, могут происходить частые ложные срабатывания. При этом следует учитывать, что устройство с ∆i=100 мА уже не защитит человека от поражения током.

При проектировании электросетей можно не указывать тип УЗО, пока эксперты не требуют. Но обосновать свой выбор заранее нужно

Важно, чтобы номинальный ток прибора был выше тока предполагаемой нагрузки. Кроме того, УЗО устанавливается только в общей паре с Можно установить один дифференциальный автомат вместо двух приборов

Он обойдется дешевле, но при этом следует правильно подобрать параметры.

УЗО защищает в двухпроводных сетях, где отсутствует защитный проводник. Но срабатывает оно только после прикосновения к опасному месту.

Критерии выбора оборудования

Существующие УЗО подразделяются на однофазные и трехфазные. В быту применяются только первые устройства. В квартиру и частный дом от электрического щитка практически всегда идет линия в одну фазу. Дифференциальный выключатель для этого применяется с двумя клеммами (ввод плюс вывод), тогда как у трехфазных аналогов зажимов для проводов четыре.

Все УЗО разделяются по типу тока утечки на три группы: «А», «В» и «АС». Для противопожарных нужд следует брать вариант «АС» (только под переменный электроток), «А» и «В» стоят дороже, так как рассчитаны дополнительно на работу с пульсирующими и выпрямленными токами

Устройства защитного отключения бывают:

электронными;
электромеханическими.

Первые дороже, но менее надежны. Практически во всех случаях противопожарное УЗО лучше всего брать именно электромеханического класса. Такому выключателю не нужно внешнее питание. Электронный аналог при обрыве питающей линии перестает работать и следить за повреждениями изоляции. Плюс во время скачка напряжения у него повышается время срабатывания.

Два главных критерия выбора противопожарного УЗО – это селективность устройства (наличие в нем возможности установки задержки отключения) и высокий параметр тока утечки (100–300 мА). Если одно из этих условий не выполнено, то система из защитных аппаратов в электрощите не станет работать, как положено.

УЗО селективного типа обозначается в маркировке на корпусе буквой «S», именно его нужно устанавливать в качестве противопожарного элемента каскада (оно на отключение срабатывает с выставленной временной задержкой)

По нормам противопожарное УЗО должно отличаться минимум в три раза в большую сторону от нижерасположенного обычного по:

току утечки;
времени срабатывания.

Если разница по этим параметрам менее трех раз, то при срабатывании нижестоящего дифференциального выключателя среагирует на отключение контура и противопожарное устройство. В результате будет сложнее выяснить причину отключения, а без питания останутся все потребители в параллельных линиях, на которых проблем нет.

В идеале каскадная схема из различных УЗО должна работать так, чтобы при возникновении проблем реагировало только то устройство, которое расположено ближе всего к месту пробоя изоляции. При таком раскладе отключается лишь защищаемая цепь. Остальные продолжают оставаться под напряжением.

С требованием высокого параметра тока утечки ситуация следующая. У обычных УЗО он подбирается в пределах 10–40 миллиампер. Рабочий электроток (максимум потребления подключенными в линию электроприборами) в данном случае достигает 16–40 А. Для освещения и розеток с бытовыми приборами этого вполне достаточно.

Однако в любой электрической сети присутствуют естественные утечки. В проекте внутриквартирной или внутридомовой энергосистемы их специально рассчитывают, чтобы правильно подобрать УЗО. Они не должны превышать 1/3 от тока утечки выбранного дифференциального выключателя для конкретной линии. Иначе защитное устройство будет на регулярной основе ложно срабатывать.

По правилам противопожарное УЗО ставится сразу после электросчетчика на входе в дом, на нем суммируются естественные утечки по электротоку со всей подключенной в жилище бытовой техники

Если защитное устройство выбрать, как для обычного случая, на 10–40 мА, то электросеть постоянно будет отключена. Фактически непрерывно УЗО станет фиксировать утечки, срабатывая на выключение питания во всех линиях электроснабжения дома.

Общие функции дифференциального выключателя

В бытовых и промышленных электросетях используют несколько типов защитных устройств, предназначенных для предотвращения пожаров и поражения людей электротоком. Все они рассчитаны на срабатывание при поломках в электроустановках или пробое изоляции проводки.

Принцип работы, элементы внутри и контролируемые характеристики у них разные. Однако задача везде одна – при возникновении проблем быстро разорвать цепь питания.

Нельзя путать УЗО и дифавтомат, устройство и функционал у них различаются. Первый аппарат контролирует исключительно возникновение тока утечки, а второй еще и рассчитан на срабатывание при коротких замыканиях и перегрузках в сети

УЗО (дифференциальный выключатель) – это электротехнический прибор, разрывающий линию электропитания при появлении высокого тока утечки. Последний возникает при пробое изоляционного слоя в различных тепловых электронагревателях и проводах.

Если в этот момент человек прикоснется к корпусу сломавшегося оборудования, то электроток пойдет через него в землю. А это чревато тяжелыми травмами. Чтобы не допустить подобного, в цепь и ставится устройство защитного отключения (автоматический выключатель дифференциального тока).

Состоит УЗО обычное и противопожарное из:

  • корпуса;
  • трансформатора с тремя обмотками;
  • реле ЭДС.

В нормальном рабочем состоянии проходящий через трансформаторные обмотки электроток формирует магнитные потоки с разными полюсами. Причем при их сложении получается итоговый ноль. Реле в таком состоянии находится в закрытом состоянии и пропускает ток.

Но при появлении утечки баланс на обмотках нарушается. На это и реагирует рассматриваемый автоматический переключатель, размыкая цепь. В результате напряжение в сети пропадает – сломавшийся электроприбор обесточен, а человеку ничего больше не угрожает. Срабатывание УЗО происходит буквально за несколько миллисекунд.

Источником пожара электрооборудование становится при:

  • коротких замыканиях;
  • перегрузках в сети и/или самой электроустановке;
  • сверхнормативных утечках, связанных с деградацией изоляции.

В первых двух случаях защитное отключение производится дифавтоматом (тепловым электромагнитным расцепителем) либо путем перегорания предохранителя. Для третьей ситуации как раз и существует рассматриваемое УЗО по дифференциальному току. Есть еще специальные устройства контроля изоляции, но они дороги и в квартирных или домовых щитках устанавливаются редко.

Как УЗО способно предотвратить пожар

При электротравмах искр, способных вызвать возгорание, не образуется. Но пожар при возникновении тока утечки все же может произойти. Дело в проводке и электротоке, проходящем по кабелям. Изначально жилы рассчитаны на строго определенные величины напряжения. Если эти параметры выходят за проектные нормы, то недолго и до появления открытого огня.

Если через прорванную изоляцию начинается мощная утечка электрического тока, то металл проводов, не рассчитанный на подобное, начинает слишком сильно греться – это приводит к расплавлению изоляционной оплетки и нагреву окружающих предметов

Задача противопожарного УЗО заключается в контроле этой ситуации и недопущении перегрева проводки. Если изоляция повреждена и образовался ток утечки, то защитное устройство просто отключает проблемную линию от сети. При наличии в цепи дифференциального выключателя дело до слишком сильного нагрева металла жил и возникновения огня даже не доходит.

Электроток утечки в пределах 300–500 мА и напряжении 220 В – это выделяемое тепло, равное теплу, образующемуся от зажженной бытовой зажигалки. Подобное тепловыделение неизбежно приводит к воспламенению проводки и всего поблизости.

Основная функция рассматриваемого класса УЗО – это не защита человека, а повышение пожарной безопасности. Чтобы предотвратить поражения электротоком, после противопожарных устройств защиты в цепь ставятся обычные приборы меньшего номинала по току утечки.

Функционально противопожарное УЗО защищает:

  1. Вводный кабель перед собой.
  2. Проводку линии потребителей после себя.
  3. Подключенное электрооборудование, когда при сбоях не срабатывает расположенный ниже стандартный дифференциальный выключатель.

Противопожарное УЗО – это часть каскадной защиты электросети 220 В. Оно не используется в системах задымления и мониторинга за пожарами. В них подобных защитных устройств, наоборот, присутствовать не должно. При определенных раскладах они могут отключить такую систему контроля, что совершенно недопустимо.

Какой должен быть аппарат до и после счетчика?

В этой теме мне хотелось бы обсудить установку счетчика прямого включения в жилых домах. Часто приходится делать проекты квартир, частных домов, поэтому нужно знать, где установить защитный аппарат, а где достаточно установить и коммутационный аппарат.

Больше всего мне хочется сделать акцент на аппарат после счетчика. А дело в том, что раньше я всегда ставил после счетчика автоматический выключатель, а перед счетчиком выключатель нагрузки, но, можно сделать по-другому.

Сейчас у меня в работе проекты квартир по дизайн-проектам. Тот, кто изучает мой курс проектирования частного жилья, об это узнает еще более подробно. Мне был предоставлен типовой проект для работы, где перед счетчиком был установлен автоматический выключатель, а после счетчика — селективное противопожарное УЗО. Счетчик и данные аппараты устанавливают, как правило, в этажном щите. В квартире устанавливается квартирный щиток с групповым аппаратами.

Установка коммутационных аппаратов счетчика

Обратимся к нормативном документам:

17.10 Перед счетчиком, непосредственно включенным в сеть, на расстоянии не более 10 м по длине проводки для безопасной замены счетчика должен быть установлен коммутационный аппарат или предохранитель, позволяющий снять напряжение со всех фаз, присоединенных к счетчику.

17.11 После счетчика, включенного непосредственно в питающую сеть, должен быть установлен аппарат защиты возможно ближе к счетчику, но не далее чем на расстоянии 3 м по длине электропроводки. Если после счетчика отходят несколько линий, снабженных аппаратами защиты, установка общего аппарата защиты не требуется. Если после счетчика отходят несколько линий, снабженных аппаратами защиты, которые размещены за пределами помещения, где установлен счетчик, то после счетчика должен быть установлен общий отключающий аппарат.

3.1.2 аппарат защиты: Аппарат, автоматически отключающий защищаемую электрическую цепь при ненормальных режимах.

3.1.62 устройство защитного отключения дифференциального тока; УДТ: Механический коммутационный аппарат, предназначенный для включения, проведения и отключения токов при нормальных условиях эксплуатации, а также размыкания контактов в случае, когда значение дифференциального тока достигает заданного значения в определенных условиях.

Федеральный закон Российской Федерации от 22 июля 2008 г. N 123-ФЗ «Технический регламент о требованиях пожарной безопасности»:

4 Линии электроснабжения помещений зданий, сооружений и строений должны иметь устройства защитного отключения, предотвращающие возникновение пожара при неисправности электроприемников. Правила установки и параметры устройств защитного отключения должны учитывать требования пожарной безопасности, установленные в соответствии с настоящим Федеральным законом.

ПУЭ:

7.1.84. Для повышения уровня защиты от возгорания при замыканиях на заземленные части, когда величина тока недостаточна для срабатывания максимальной токовой защиты, на вводе в квартиру, индивидуальный дом и т.п. рекомендуется установка УЗО с током срабатывания до 300 мА.

В нормативных документах РБ практически те же требования.

Автоматический выключатель, установленный перед счетчиком, выполняет не только защиту, но, и позволяет отключить счетчик в случае необходимости. УЗО после счетчика защищает квартиру, дом от возгорания и заодно является отключающим аппаратом. Является ли УЗО защитным аппаратом? Скорее да. Также не стоит забывать, что УЗО не защитит сеть в случае перегрузки и токов короткого замыкания. Эту функцию выполняет вышестоящий автоматический выключатель.

Почему лучше использовать именно такую связку: автомат-счетчик-УЗО?

Установка автоматического выключателя перед счетчиком, а не выключателя нагрузки позволит дополнительно защитить и сам счетчик. При последовательной установке автоматических выключателей нужно также соблюдать требования селективности. По возможности нужно избегать последовательную установку двух автоматических выключателей.

А что вы устанавливаете перед счетчиком и после при проектировании частного жилья?

Источник

Где нужна установка УЗО в электрике квартиры и дома

Согласно нашим нормативным документам УЗО является дополнительным устройством защиты. (ПУЭ изд.7,п.1.7.50;п.1.7.156).

Дополнительное это не значит необязательное.

Установка УЗО осуществляется во всех группах электрической цепи, в которых установлены штепсельные розетки. Номинальный ток отключения устройства должен быть не более 30 миллиампер. Как минимум одно общее Устройство Защитного Отключения на всю квартиру(дом) нужно установить обязательно.

Если у вас электрическая сеть, где много групп электропитания, установка УЗО на каждую группу вместе с общим УЗО, только улучшит безопасность жилого помещения. Допускается установка одного УЗО на несколько отдельных групп электропитания при условии установки отдельных автоматов защиты на каждую группу.

В сырых зонах квартиры или дома где установлены розетки (ванных, кухнях), а также в отдельных электрических линиях питающих бытовые приборы работающее напрямую с водой (стиральная машина, посудомойка) нужно устанавливать УЗО с током отсечки 10 мА.

Не следует устанавливать УЗО в электросетях питающих бытовые приборы напрямую, например кондиционеры. В таких приборах установлена внутренняя система защиты. Устройство для таких приборов, скорее всего, будет ложно срабатывать.

Установка УЗО в 4-х проводных трехфазных электрических сетях (схема TN-C). О системах заземления читайте отдельную статью: Системы заземления TN,TT,TN-C,TN-S,TN-C-S и IT.

Как выбрать качественный выключатель

Качество изделия можно определить по весу, исполнению корпуса и подгонке. Легкое устройство может говорить об экономии на материалах. В качественных решениях подгонка плотная, лицевая панель монолитна, а токоведущие элементы выполнены из меди, что улучшает проводимость и теплоотвод

Также стоит обратить внимание на дополнительные опции вроде цветового индикатора положения контактов или наличия защитных шторок на зажимах кабеля

Итак, теперь вы знаете основные моменты, руководствуясь которыми следует подбирать автоматические выключатели для дачи. Надеемся, что вы сделаете правильный выбор. И это станет гарантией вашей полной безопасности при нахождении на даче.

Схемы подсоединения УЗО с выключателем

Подключать защитное оборудование нужно на два кабеля. По первому пойдет ток нагрузки, по второму – будет направлен на внешний контур от потребителей. Чтобы не задумываться, УЗО ставиться до автомата или после, следует воспользоваться популярными схемами.

На несколько групп дифавтоматов – одно УЗО

Пункт 7.1.79 ПУЭ допускает организовывать защиту нескольких линий при помощи УЗО. Аппарат нужно поставить сверху, потом – выключатели на группы потребителей. При коротких замыканиях ток проходит через УЗО к автомату группы, потом на кабель питания и к потребителю. Если номинал приборов подобран правильно, не один из них не повредиться.

К преимуществам реализации схемы относятся экономия финансов и места в распределительном щитке. Минус подключения – отключения всех групп после срабатывания УЗО.

Монтаж УЗО до автомата

Схема предусматривает монтаж в такой последовательности:

  1. Устройство защитного выключения.
  2. Дифавтомат.
  3. Провод питания.
  4. Потребитель.

При наличии повреждений ток короткого замыкания проходит через УЗО до остановки автоматического выключателя.

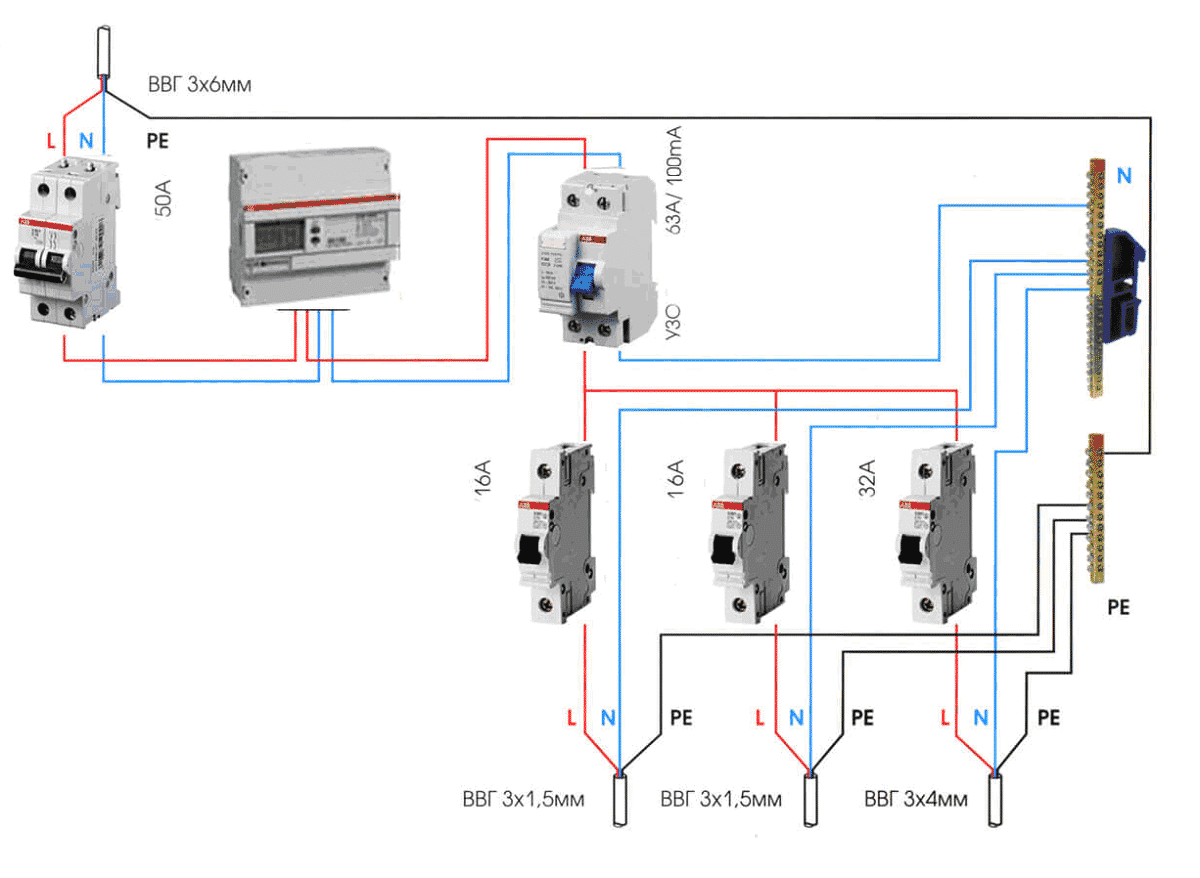

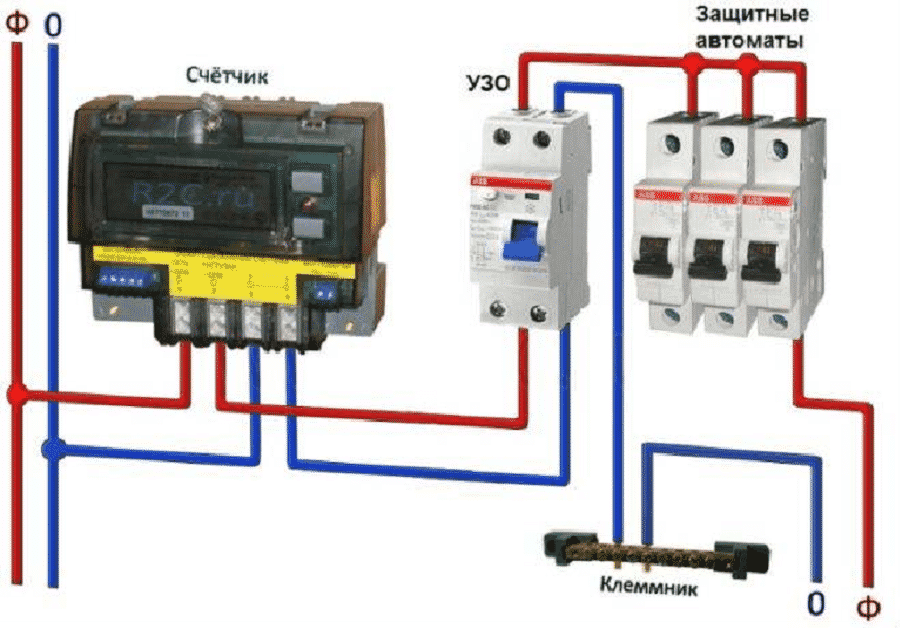

УЗО после автомата

Сборка системы осуществляется по принципу;

  • выключатель – двухполюсный или фидерный;
  • счетчик;
  • УЗО;
  • автоматы в зависимости от числа линий.

Данный вариант – правильный, поскольку легко понять, как выключить автомат и подать ввод на его клеммы. Несмотря на то что УЗО чаще ломаются, их проще заменить.

В момент короткого замыкания ток пройдет от выключателя к УЗО, потом на провод питания, потом на потребителя. Выключатель останавливается, и защитный прибор остается целым.

Подключение УЗО на группу автоматов

Подобная схема собирается в трехфазном распредщите, где находятся:

  • 3 трехфазный дифавтомата;
  • трехфазное УЗО;
  • 2 однофазных УЗО;
  • 4 однофазных автомата-однополюсника.

От первого автомата ввода напряжение будет уходить на второй трехфазник по верхним клеммам. От этого же прибора одна фаза пойдет к однофазному УЗО, вторая – на следующий.

Однофазные приборы защиты имеют два полюса, дифавтоматы – один. Чтобы система работала без сбоев, требуется не соединять после него рабочий ноль. По этой причине после каждого защитного аппарата нужно установить нулевую шину.

При наличии двухполюсных автоматов отдельную нулевую шину не ставят. При объединении двух нулевых возможно ложное срабатывание.

Первое однополюсное УЗО подводится к дифференциальным автоматам № 1 и № 3, второе – к № 2 и № 4. На нижние клеммы подкидывается нагрузка.

Шина заземления общая, но ее нужно устанавливать отдельно. На вводное устройство заводятся три фазы с рабочим нулем. Он подсоединяется к общему нулю, а потом отводится на все УЗО. После прибора № 1 идет на трехфазную нагрузку, после остальных однофазников – на каждую шину.

Почему на освещение следует устанавливать УЗО

Аргумент №1 — повреждение кабеля

Случается, что из-за повреждения изоляции проводника, появляется утечка тока. Такое может происходить и в цепи освещения. Например, изоляция кабеля повреждается при переходе через стены, изготовленные из гипсокартона. Кабель освещения прокладывается под потолком, там же крепится и металлический профиль.

Чтобы провести кабель через перегородку, монтажники в профиле из металла высверливают отверстие, края которого никто не зачищает, и они остаются острыми с заусенцами. Изоляция кабеля, проходящего через это место, под воздействием вибрации постепенно повреждается. Потенциал попадает на конструкцию из металлического профиля. Возникает угроза попадания человека по действие электрического тока.

Поэтому, я убеждён, что устанавливать УЗО на линии освещения правильно. Это необходимо из-за вероятности повреждения изоляции кабелей.

Аргумент №2 – неисправность люстры (светильника)

Корпусы современных светильников часто изготавливают из металла.

Большинство источников освещения выпускают в Китае. Качество сборки и комплектующие светильников не самые лучшие. Изоляция проводов, которыми собираются люстры очень тонкая, и может легко повредиться при сборке.

Вследствие этого, при включении светильника в сеть, вероятность попадания на его корпус опасного потенциала велика. Протирая пыль влажной салфеткой, либо заменяя перегоревшую лампочку, человек может получить удар током, прикоснувшись к корпусу люстры.

Это же произойдёт при неправильном подключении светильника, когда на резьбовую часть патрона по ошибке подключают не нулевой, а фазный провод. Тогда прикасаясь к резьбовой части цоколя, при замене лампочки, человек может получить удар током. Что бы избежать этих опасных ситуаций, я считаю, что на все группы освещения нужно ставить УЗО.

Аргумент №3 – конденсат во влажных зонах

Из-за обилия конденсата в помещениях с повышенной влажностью, например в ванной велика вероятность возникновения утечки в сети освещения. Этому способствует и неаккуратная сборка светильника, и некачественный монтаж электропроводки, и коррозия металлов. Поэтому я считаю, что группы освещения требуется защищать с помощью УЗО.

Схемы подключения УЗО в однофазной сети

Большинство бытовых потребителей питаются по однофазной схеме, где для их электроснабжения используется один фазный и нулевой проводник.

В зависимости от индивидуальных особенностей сети однофазное питание может осуществляться по схеме:

  • с глухозаземленной нейтралью (TT), в которой четвертый провод выполняет роль обратной линии и дополнительно заземляется;
  • с совмещенным нулевым и защитным проводником (TN-C);
  • с разделенным нулем и защитным заземлением (TN-S или TN-C-S, при подключении приборов в помещении отличия между этими системами вы не обнаружите).

Следует отметить, что в системе TN-C согласно требований п 1.7.80 ПУЭ не допускается применение дифференциальных автоматов, кроме защиты отдельных устройств с обязательным совмещением нуля и земли от прибора до УЗО. В любой ситуации при подключении УЗО следует учитывать особенности питающей сети.

Без заземления

Так как далеко не все потребители могут похвастаться наличием третьего провода в своей проводке, жильцам таких помещений приходиться обходиться тем, что есть. Наиболее простой схемой подключения УЗО является установка защитного элемента после вводного автомата и электрического счетчика. После УЗО актуально подключать автоматические выключатели для различной нагрузки с соответствующим током отключения. Заметьте, что принцип работы УЗО не предусматривает отключение токовых перегрузок и коротких замыканий, поэтому их обязательно устанавливают вместе с автоматическими выключателями.

Рис. 1: Подключение УЗО в однофазной двухпроводной системе

Такой вариант актуален для квартир с небольшим количеством подключаемых приборов. Так как при коротком замыкании в каком-либо из них отключение не принесет ощутимых неудобств, а отыскание повреждения не займет много времени.

Но, в случаях, когда используется достаточно разветвленная схема электроснабжения, в ней могут использоваться несколько УЗО с различной величиной тока срабатывания.

В этом варианте подключения устанавливаются несколько защитных элементов, которые подбираются по номинальному току и току срабатывания. В качестве общей защиты здесь подключается вводное противопожарное УЗО на 300 мА, за ним проводится нулевой и фазный кабель до следующего устройства на 30 мА одно для розеток, а второй на освещение, для ванной и детской устанавливается пара агрегатов на 10 мА. Чем меньший номинал срабатывания используется, тем более чувствительной будет защита – такие УЗО сработают при значительно меньшем токе утечки, что особенно актуально для двухпроводных схем. Однако устанавливать чувствительную автоматику на все элементы также не стоит, так как она имеет большой процент ложных срабатываний.

С заземлением

При наличии заземляющего проводника в однофазной системе применение УЗО более целесообразно. В такой схеме подключение защитного провода к корпусу приборов создает путь для утечки тока при нарушении изоляции проводов. Поэтому срабатывание защиты произойдет сразу при повреждении, а не в случае поражения током человека.

Рис. 3: Подключение УЗО в однофазной трехпроводной системе

Посмотрите на рисунок, подключение в трехпроводной системе производится аналогично двухпроводной, так как для работы устройства требуются только нулевой и фазный проводник. Заземляющий подключается только к защищаемым объектам через отдельную шину заземления. Ноль также может подводиться к общей нулевой шине, с нулевых контактов он разводится проводами к соответствующим приборам, подключаемым в сеть.

Как и в двухпроводной однофазной схеме, при большом количестве потребителей (кондиционера, стиралки, компьютера, холодильника и прочих благ цивилизации) крайне неприятным вариантом является зависание всех вышеперечисленных электронных схем с потерей данных или нарушением их работоспособности. Поэтому для отдельных устройств или целых групп можно установить несколько УЗО. Конечно их подключение обернется дополнительными затратами, но сделает отыскание повреждений более удобной процедурой.

УЗО противопожарной защиты | ehto.ru

УЗО противопожарной защиты монтируется на вводе электропитания в дом и используется, как отключающее устройство при угрозах возникновения пожара из-за неисправностей в электропроводке.

Функция УЗО как элемент защиты от пожаров

Функция УЗО как элемент защиты от пожаров, это дополнительное назначение УЗО. Оно не тушит пожары, оно устраняет возможные причины его возникновения. Приведу пример. Предположим в доме установлено вводное устройство. Это отдельный ящик, установленный в отдельной комнате, в которую редко, кто заходит. Со временем в ящике скапливается пыль, причем в очень больших объемах. Изоляция вводных кабелей тоже со временем ветшает. В такой ситуации любое касание рабочего проводника корпуса ВУ приведет к искрению и пыль загорится. Вот вам и пожар.

Установленное УЗО со стороны ввода, отследит касание рабочего проводника корпуса, потому что появятся дифференциальные токи и отключит питающую линию до возгорания.

Разберем, чем опасна электропроводка дома без УЗО на вводе.

Опасность утечки тока для пожара

Ток утечки от 300 до 500 mA приводит к накаливанию двух металлов при их контакте. Это значит, что повреждение изоляции кабеля или проводов и касание их токопроводящего корпуса, вызовет нагрев мест касания и дальнейшему возгоранию.

Я уже упоминал о пыли скапливаемой во вводных и распределительных ящиках. Причем, такая аварийная ситуация, вероятна в сетях всех схем заземления.

Еще одно замечание. Изоляция разрушается не ежесекундно, процесс разрушения постепенный и, соответственно, ток утечки нарастает постепенно. Без УЗО Вы можете не заметить, что, где-то в щите происходит искрение. Как раз для этого слежения и ставят УЗО противопожарной защиты. На схеме вы видите график изменения состояния изоляции и электрической проводки в результате старения.

Номиналы устройств защиты от пожаров

Для защиты от пожаров ставят следующие УЗО:

  • 40А/ 100мА,
  • УЗО 63А/300мА,
  • УЗО 63А/100мА
  • УЗО 100А/300мА.

Это лишь несколько примеров.

Подключение УЗО противопожарной защиты

УЗО для противопожарной защиты подключается на ввод питания в дом, после электросчетчика и после общего вводного автомата защиты. Можно не ставить два устройства, а установить один дифференциальный автомат защиты.

Что такое селективная задержка УЗО

Селективная задержка устройства, это временная пауза в срабатывании по сравнению с другими устройствами сети. То есть, при аварии сначала отключаются УЗО аварийных групп проводки, а только затем срабатывает вводное УЗО. На корпусе устройства  селективность обозначается, латинской буквой S.

Ehto.ru

Шаг №3. Конструктивное исполнение

Существует электронное и электромеханическое УЗО. Отличить их можно по надписям на корпусе.

У электронного нарисована схема с поляризованным реле в виде буквы “А” в треугольничке.

У эл.механического такого обозначения нет.

Какое из них лучше? Эл.механическое УЗО считается более надежным, поэтому рекомендуется выбирать именно его.

тип АС

Защищает только от утечки в сетях переменного тока.

тип А

Обеспечивает защиту при утечке как на переменном, так и импульсном токе (современные телевизоры, блоки питания, компьютеры и т.п).

Требуются для щитовых с большим количеством УЗО (на гл.вводе и отходящих линиях), в так называемых каскадных схемах.

Они обеспечивают селективность при которой УЗО на гл.вводе срабатывает в самую последнюю очередь.

УЗО реагирует на переменный, пульсирующий, постоянный и сглаженный ток.

Самый распространенный — это тип АС. Однако в быту для обычных квартир рекомендуется использовать все же тип А.

В Европе в некоторых странах (например, Германия) тип АС даже официально запрещен действующими там правилами.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Коммуникации
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
