Как правильно подобрать узо для водонагревателя и другой техники в ванной комнате?

Назначение заземления

Электрическая линия, использующая заземление, прокладывается с применением трёхпроводного кабеля. Каждый провод кабеля соединяет элементы своей цепи и бывает: фазовым (L), нулевым (PE) и земляным (PN). Величина, возникающая между фазовым проводом и нулевым, называется фазовым напряжением. Она равна 220 вольт или 380 вольт, в зависимости от типа системы.

Эти части могут оказаться под напряжением при неисправности самого оборудования или изоляции проводки. Если существует PN-соединение, фактически возникнет короткое замыкание между фазовым проводом и землёй. Ток, выбирая путь с наименьшим сопротивлением, будет стекать в землю. Такой ток называют током утечки. Во время касания металлических частей напряжение на них будет меньше, а соответственно, и меньше значение поражающего тока.

Заземление также необходимо для работы таких приборов, как УЗО. Если проводящие места приборов не будут подключены к земле, то ток утечки не возникнет и УЗО не сработает. Существует несколько типов заземления, но для бытового применения распространено использование только двух:

  1. TN-C. Тип, при котором нулевой и земляной проводники объединяются между собой, другими словами, зануление. Эта система была разработана в 1913 году немецкой компанией AEG. Существенный недостаток в том, что при размыкании нуля на корпусах устройств возникает напряжение, превышающее фазовое в 1,7 раз.
  2. TN-S. Тип, разработанный французскими инженерами, внедрён в 1930 году. Нулевой и земляной провода не зависят друг от друга и разделяются между собой на подстанции. Такой подход к организации заземляющего контакта позволил создать приборы учёта дифференциального тока (утечки), работающие по принципу сравнения величины тока в разных проводах.

Как часто бывает, в высотных домах используется только двухпроводная линия, состоящая из фазы и нуля. Поэтому для создания оптимальной защиты лучше дополнительно выполнить заземление. Для самостоятельного выполнения линии заземления сваривается треугольник из металлических уголков. Рекомендуемая его длина сторон — 1,2 метра. К вершинам треугольника привариваются вертикальные столбики с длиной не менее 1,5 метра.

Таким образом, получается конструкция, состоящая из вертикальной и горизонтальной полосы заземления. Далее сама конструкция закапывается в земле столбиками вниз на глубину не менее полуметра от поверхности до основания треугольника. К этому основанию прикручивается с помощью болта или приваривается проводящая шина, служащая третьим проводом, объединяющим корпуса приборов с землёй.

Подключение мощного водонагрева на всю квартиру

Тем, кто хочет получить полноценную замену горячего водоснабжения, придется купить нечто более мощное.

Речь здесь идет о моделях от 10квт и выше. Например, популярные марки Thermex и Clage. Чаще всего покупают на 12-15кВт, причем на три фазы.

Такие штуки по заводским параметрам выдерживают максимальное давление до 10 бар (1Мпа) и спокойно потянут всю систему ГВС в доме. Норма давления для многоэтажки от 0,3 (минимум) до 6 атмосфер (0,6Мпа).

Расход-производительность аппарата от 6 до 9 л/мин, при увеличении температуры от начальной (дельта) на 25С.

Подготовительные работы опять начинаются с разбора водонагревателя.

Откручиваете винты в нижней части корпуса и аккуратно снимаете защитную крышку.

Будьте осторожны, от цифрового табло до платы управления идет шлейф проводов, не порвите его.

Данный шлейф легко отсоединяется через штекер.

В комплектации с настенным нагревателем зачастую идет короткий кусок штатного кабеля, который редко куда можно приспособить.

Что выбрать

По функциональности между связкой УЗО+АВ и АВДТ разницы нет. Все-таки популярнее первое, оно дешевле, а пользователи чаще желают сэкономить.

Дифференциальный автомат дороже, но и компактнее указанной связки, что имеет значение в ограниченном пространстве распредщитка, а также он подключается немного быстрее, поскольку это не 2 отдельных изделия, а 1 модуль.

УЗО+АВ имеет еще такое преимуществ: если одно из них выйдет из строя замена будет дешевле, достаточно будет поменять только один сломанный аппарат. Кроме того, УЗО целесообразно выбирать, когда уже есть автомат, доставить его к нему.

Нет однозначного ответа, что лучше установить: пользователь должен оценить перечисленные особенности под свои запросы.

И в заключении…

Вопрос электробезопасности всегда был и будет главным в общении с электротехникой, поэтому обратите особое внимание как на установку цепей защиты, так и на наличие остальных немаловажных вещей – наличие необходимого заземления, схемы уравнивания потенциалов, надежной электропроводки. Следует вспомнить также, что установка электрической розетки непосредственно в ванной комнате категорически запрещена

Применение УЗО по номиналами тока утечки

Защита от поражения эл.током и возгорания Универсал., защита от поражения током и возгорания Только защита от возгорания Только защита от возгорания

Применение УЗО по номиналами рабочего тока

УЗО 30мА УЗО 100мА УЗО 300мА
Суммарная мощность нагрузки до 2,2кВт УЗО 10А
Суммарная мощность нагрузки до 3,5кВт УЗО 16А
Суммарная мощность нагрузки до 5,5кВт УЗО 25А
Суммарная мощность нагрузки до 7кВт УЗО 32А
Суммарная мощность нагрузки до 8,8кВт УЗО 40А
УЗО 80А УЗО 80А 100мА
УЗО 100А

Пример выбора УЗО

В качестве примера использования таблицы выбора УЗО, можно попробовать выбрать защитное УЗО для стиральной машины.Электрическое питание бытовой стиральной машины обычно осуществляется по однофазной схеме, с применением двухпроводной или трехпроводной электропроводки. Исходя из однофазности электропитания, использовать трехфазное УЗО и выбирать из УЗО четырехполюсных нет необходимости и вполне достаточно однофазного, двухполюсного УЗО, в связи с чем рассматриваем только таблицу выбора двухполюсных модульных УЗО. Так как стиральная машина является достаточно сложным бытовым устройством, в котором применяется одновременно и вода и электричество, а часто она и устанавливается в опасное, с точки зрения электропоражения помещение, то основной целью применения УЗО является обеспечение защиты человека от поражения током. Иными словами, с точки зрения электробезопасности, основной функцией УЗО, выбираемого для стиральной машины является защита от пораженияя электричеством. В связи с этим, можно использовать как УЗО 10мА, что предпочтительнее или универсальное УЗО 30мА, которое так же защищает от поражения электричеством, но допускает более высокий ток утечки, что, однако, приводит к более сильному удару током, чем при выборе 10мА УЗО. Выбор УЗО с током утечки 100мА и 300мА не позволит обеспечить защиту от поражения током, в связи с чем, УЗО с такими номиналами не рассматриваются для подключения стиралки.Мощность стиральной машины можно определить, заглянув в её технический паспорт, для примера предположим, что её мощность составляет 4кВт, что соответствует мощности достаточно большого количества стиралок. Далее смотрим, какое из выбираемых УЗО выдерживает большую, чем 4 кВт мощность и видим, что это 5,5кВт, (так как предыдущее, с мощностью 3,5 кВт недостаточно мощное, а следущее, на 7кВт, подходит, но обладает неоправданно большим запасом по току) Таким образом УЗО, необходимое для защиты стиральной машины, должно находиться на пересечении столбцов с током утечки 10мА и 30мА со строками, в которых указана мощность больше равная 5,5кВт. Учитывая, что УЗО 10мА осуществляет наилучшую защиту от поражения током, то оставляем для рассмотрения только колонку соответсвующую току утечки в 10 мА. В область, откуда можно выбирать, попадают УЗО от УЗО 25А 10мА до УЗО 100А 10мА. Исходя из экономической целесообразности применения УЗО (чем выше рабочий ток УЗО, тем оно дороже) оптимальным выбором будет УЗО 25А 10мА. Более подробную информацию о выбранном УЗО можно посмотреть перейдя по соответствующей выбранному номиналу УЗО ссылке в таблице, где можно будет проверить правильность выбора УЗО, схемы подключения и другие технические детали и подробности, необходимые при подключении выбранного УЗО. На основании методики, описанной в вышеописанном примере выбора УЗО можно выбрать УЗО для любого другого, не слишком сложного применения, такого как защита проводки в квартире. Для этого необходимо первоначально рассчитать УЗО, а именно его параметры, подходящие для защищаемой проводки и далее, следуя методике выбора УЗО и воспользовавшись таблицей выбора УЗО, подобрать нужное УЗО с требуемыми номиналами по мощности и току утечки.

Параметры и характеристики дифавтоматов

Чтобы определиться, какое УЗО устанавливать для стиральной машинки или водонагревателя, сначала ознакомьтесь с основными параметрами и характеристиками устройства:

В зависимости от того, в какой сети будет устанавливаться дифавтомат (однофазной или трёхфазной), выбирается двухполюсное устройство (на рабочее напряжение 220 В) либо четырёхполюсное (380 В)

Обратите внимание, номинальное рабочее напряжение обязательно должно быть указано на корпусе устройства

  • Номинальный ток. Это величина тока, измеряемая в амперах, которая может проходить через коммутационный аппарат в течение длительного времени его работы. Стандартный ряд номинальных токов выглядит следующим образом: 6, 10, 16, 20, 32, 40, 50, 63 А.
  • Время-токовая характеристика («В», «С» или «D»), этот параметр выражает зависимость времени срабатывания автомата от протекающего по нему тока.
  • Номинальный дифференциальный ток. Это величина токовой утечки, на которую отреагирует дифавтомат и отключится. Также существует стандартный ряд дифференциального тока – 10, 30, 100, 300, 500 мА.
  • Номинальная способность отключения. Этот параметр представляет собой максимальную величину тока короткого замыкания, которую дифференциальный автомат способен отключать и оставаться после этого в рабочем состоянии.
  • Температурный диапазон. Он, как правило, варьируется от – 20 градусов до + 45.

Все эти параметры указаны на корпусе устройства.

Там вы найдёте схему подключения, величину номинальной частоты электросети (50 Гц), тип встроенного УЗО (электронное или электромеханическое).

Также дифференциальные автоматы бывают трёх типов в зависимости от формы токовой утечки, на которую они реагируют:

  • «А» – для переменной синусоидальной и постоянной пульсирующей форм тока.
  • «АС» – для переменной синусоидальной токовой утечки.
  • «В» – для переменной синусоидальной, постоянной пульсирующей и выпрямленной форм токовой утечки.

Главные и дополнительные причины срабатывания

Если оголенные провода соприкасаются с корпусом,УЗО будет срабатывать постоянно

Если бойлер выбивает автомат, причины чаще всего заключаются в следующем:

  • Повреждение изоляции электрических моделей с ТЭНами-трубками. Защитный слой разрушается при контакте воды с токопроводящими узлами. Чтобы проверить деталь, ее понадобится вынуть из бака и осмотреть. Трещины свидетельствуют о том, что нагреватель нужно менять.
  • Токовые утечки. Возникают при подсоединении водонагревателя к старой проводке, кабелю с оголенными жилами, механических повреждениях изоляции и ошибках монтажа.
  • Замыкание оголенного кабеля на корпусе. При контакте голой жилы с корпусом автомат будет отключаться постоянно. Явление приводит к поражению током.
  • Несоответствие УЗО параметрам напряжения и мощности. Выбивание периодическое – аппарат просто не справляется с нагрузкой.
  • Неисправность самого устройства. Основные причины заключаются в износе механизма пуска или западании тестовой клавиши.

Почему срабатывает УЗО бойлеров Термекс


Грязный ТЭН также может быть причиной выключения УЗО

Водонагреватели Термекс проточного и накопительного типа пользуются популярностью из-за простоты подключения, вместительности бака, хорошей мощности и недорогой стоимости. Когда в процессе эксплуатации срабатывает УЗО, возможно на водонагревателе марки Термекс есть повреждение или неисправна электросеть:

  • Пробой корпуса. При наличии заземления прибор сработает сразу.
  • Обрыв проводки в комнате. Чаще всего повреждается нейтраль.
  • Механические повреждения ТЭНа. Спираль нагревателя контактирует с водой при наличии постоянной накипи.
  • Соприкосновение корпуса и фазы. Отключение происходит после нагрева воды.
  • Линия земли стояка подкинута на ноль сети. Если бойлер будет включаться, есть риски получения травмы.
  • Неисправность самого УЗО. Китайские комплектные приборы часто выходят из строя. Их нужно менять.
  • Превышение номинала нагрузки. При единовременном включении бойлера, плиты и утюга активируется защита от перегрузок сети.

Как работает УЗО и в чём его необходимость?

Во-первых, надо понимать разницу между УЗО и автоматическими выключателями.

Автомат является основной защитой питающей сети. В случае возникновения сверхтоков в момент перегруза или короткого замыкания, коммутационный аппарат отреагирует на превышение тока и отключится, отсекая аварийный участок и спасая всю сеть от повреждения.

Основной функцией УЗО является защита не сети, а человека и реагирует это устройство на малые величины токов утечки. Каким образом это происходит?

В наших домах сейчас огромное количество различной бытовой техники, и некоторые приборы имеют достаточно большую мощность. У электрической проводки срок эксплуатации не вечный, чем дольше она находится в работе, тем больше вероятность выхода из строя изоляции. Повреждение изоляционного слоя влечёт за собой соединение проводки с землёй, в результате меняется путь движения тока, теперь он утекает на землю. И в некоторых случаях проводником для токовой утечки может стать человек.

Нагляднее про принцип работы устройства на видео:

Современные стиральные машины и водонагреватели считаются техникой с повышенным классом энергопотребления. Максимальную мощность они берут в тот период, когда работает ТЭН и происходит нагрев воды (порядка 3-3,5 кВт). Для электрической проводки это очень большая нагрузка, которая может вызывать преждевременное старение изоляции.

Предположим, в стиральной машине произошёл пробой изоляционного слоя, в результате чего корпус оказался под напряжением. Прикоснувшись к машинке, человек может попасть под действие электричества.

Чтобы защитить себя от подобной ситуации, и требуется поставить УЗО для стиральной машины.

При появлении токовой утечки на землю, устройство отключится и прекратит подачу напряжения.

С потребителем УЗО подключается в одну цепь последовательно, а принцип его действия основывается на измерении разницы входной и выходной токовых величин. В идеале она должна равняться нулю, то есть, какая величина тока зашла, такая и вышла. Как только происходит утечка, на выходе будет уже другое показание, меньшее ровно на величину ушедшего по другому пути тока. Соответственно поменяется измеряемая разница. Как только токовая утечка достигнет величины, на которую рассчитано устройство, оно сразу же среагирует и отключится.

В подключении устройства особых сложностей нет. В схеме сначала идёт автоматический выключатель, после него УЗО, с выходных контактов которого провода отходят к потребителю, то есть питающей розетке на стиральную машину или бойлер.

Расчет мощности для УЗО

Каждый отдельный прибор имеет свою пороговую токовую нагрузку, при котором он будет нормально работать и не перегорит. Естественно она должна быть выше, чем совокупная токовая нагрузка всех приборов, подключенных к УЗО. Существует три типа схем подключения УЗО, для каждой из которых расчет мощности прибора свой:

  • Простая одноуровневая схема с одним прибором защиты.
  • Одноуровневая схема с несколькими приборами защиты.
  • Двухуровневая схема защиты отключения.

Рассчитываем мощность для простой одноуровневой схемы

Простая одноуровневая схема характеризуется наличием одного УЗО, который устанавливается после счетчика. Его номинальная токовая нагрузка должна быть выше, чем суммарная токовая нагрузка всех потребителей, подключенных к нему. Предположим в квартире установлен бойлер мощностью 1.6 кВт, стиральная машина на 2.3 кВт, несколько лампочек суммарно 0.5 кВт и другие электроприборы на 2.5 кВт. Тогда расчет токовой нагрузки будет следующим:

(1600+2300+500+2500)/220 = 31.3 А

Значит для данной квартиры необходимо будет устройство с токовой нагрузкой не ниже 31.3 А. Ближайшее УЗО по мощности на 32 А. Его хватит даже если все бытовые приборы будут включены одновременно.

Одним из таких подходящих приборов является УЗО ЭРА NO-902-126 ВД63, рассчитанный на номинальный ток в 32 А и ток утечки в 30 мА.

Рассчитываем мощность для одноуровневой схемы с несколькими приборами защиты

Такая разветвленная одноуровневая схема предполагает наличие дополнительной шины в устройстве счетчика, от которой отходят провода, формирующиеся в отдельные группы для отдельных УЗО. Благодаря этому можно установить несколько приборов на разные группы потребителей или на разные фазы (при трехфазном подключении сети). Обычно отдельное УЗО устанавливается на стиральную машину, а остальные приборы монтируются для потребителей, которые формируются в группы. Предположим вы решили установить УЗО для стиральной машины мощностью 2.3 кВт, отдельный прибор для бойлера мощностью 1.6 кВт и дополнительное УЗО для остального оборудования суммарной мощностью 3 кВт. Тогда расчеты будут следующими:

  • Для стиральной машины — 2300/220 = 10.5 А
  • Для бойлера — 1600/220 = 7.3 А
  • Для остального оборудования — 3000/220 = 13.6 А

Учитывая расчеты для данной разветвленной одноуровневой схемы потребуется три прибора мощностью 8, 13 и 16 А. В большинстве своем такие схемы подключения применимы для квартир, гаражей, временных построек и т.д.

Кстати, если не хотите особо заморачиваться с монтажом подобной схемы, то обратите внимание на переносные УЗО-адаптеры, которые можно быстро переключать между розетками. Они рассчитаны на один электроприбор

Рассчитываем мощность для двухуровневой схемы

Принцип расчета мощности устройства защитного отключения в двухуровневой схеме такой же, как и в одноуровневой, с единственной разницей в наличии дополнительного УЗО, расположенного на вводе в квартиру, до счетчика. Его номинальная токовая нагрузка должна соответствовать суммарной токовой нагрузке всех приборов в квартире включая счетчик. Отметим наиболее распространенные показатели УЗО по токовой нагрузке: 4 А, 5 А, 6 А, 8 А, 10 А, 13 А, 16 А, 20 А, 25 А, 32 А, 40 А, 50 А и т.д.

УЗО на вводе защитит квартиру от возникновения пожара, а приборы, установленные на отдельные группы потребителей, защитят человека от поражения электрическим током. Данная схема наиболее удобная в плане ремонта электропроводки, так как позволяет отключать отдельный участок без отключения всего дома. Также, если нужен будет ремонт кабельных систем на предприятии, не придется отключать все офисные помещения, а значит не будет массовых простоев в работе. Единственным минусом являются немалые затраты на установку УЗО (зависит от количества приборов).

Если вам необходимо выбрать УЗО на группу автоматов для однофазной сети, то можем посоветовать модель ЭРА NO-902-129 ВД63 с номинальной токовой нагрузкой в 63 А — этого с головой хватит на все электроприборы в доме.

Таблица мощностей УЗО

Если вы думаете о том, как легко и быстро подобрать УЗО по мощности, таблица, приведенная ниже в этом поможет:

Суммарная мощность нагрузки кВт 2.2 3.5 5.5 7 8.8 13.8 17.6 22
Тип УЗО на 10-300 мА 10 А 16 А 25 А 32 А 40 А 64 А 80 А 100 А

Основной процесс

Инструкция по подключению бойлера к электросети будет предоставлена с того места, когда вся отопительная система будет подведена к месту установки агрегата. Все, что Вам остается – повесить водонагреватель на стену и подсоединить его к электропитанию.

Крепление к стене

Рассмотрим более сложный вариант, когда будет применяться установка бойлера накопительного типа, т.к. монтаж проходного водонагревателя менее трудоемкий (из-за меньшего веса и габаритов изделия). Сначала нужно разметить стену в соответствии с размещением креплений. Для этого отмеряем расстояние, необходимое для установки крепежных ушей, и переносим его на стену. Обязательно используйте строительный уровень, чтобы уши были размещены строго горизонтально.

Любой перекос повлияет на работоспособность агрегата, а следовательно, на его срок службы и эффективность использования. Бак должен быть размещен идеально ровно как в горизонтальной, так и в вертикальной плоскости.

После разметки берем дрель, засверливаем отверстия в стене и вбиваем в них дюбеля. Далее вкручиваем в них анкерные крюки и вешаем бойлер на стену, как показано на фото ниже.

Не переживайте за декоративную отделку стен. Если даже уже сделан ремонт в квартире, при аккуратном монтаже Вы не повредите поверхность. Подробную инструкцию по установке и подключению бойлера настенного типа Вы также можете увидеть на видео примере:

Как установить водонагреватель на стену

Подключение проводов

Когда водонагреватель будет надежно закреплен на стене, требуется самостоятельно подвести к нему электропроводку. Рассмотрим два существующих варианта подключения проводки от счетчика.

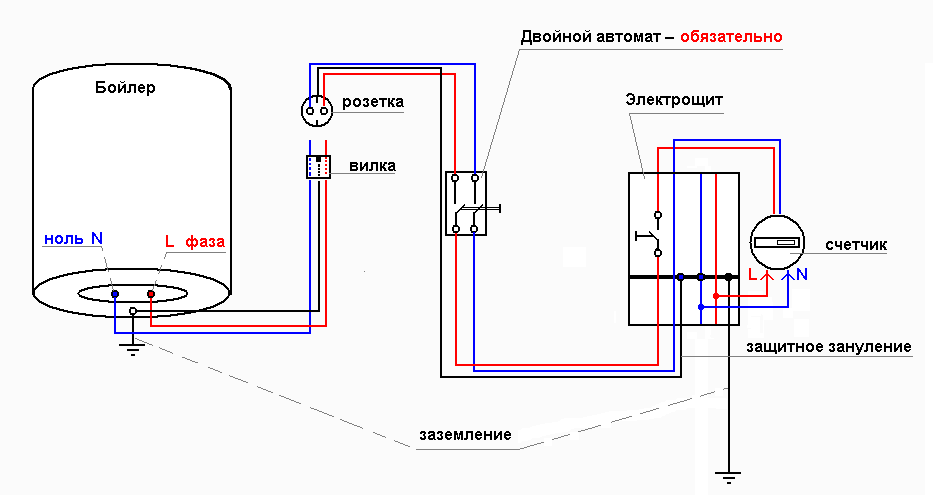

Вариант 1 – Питание от розетки

Такой вариант используется, если мощность агрегата не превышает 3,5 кВт. В этом случае необходимо подвести розетку к месту подключения бойлера к электрической сети, как показано на схеме выше. Минимальное сечение кабеля должно составлять 2,5 мм.кв. (жилы медные). Рекомендуется заблаговременно осуществить расчет сечения кабеля, чтобы он смог выдержать возникающие нагрузки.

Вариант 2 – Питание от щитка

Если Вы приобрели устройство мощностью свыше 3,5 кВт, использовать питание от розетки запрещается, ведь она попросту не выдержит такой нагрузки. В этом случае необходимо подвести к водонагревателю кабель напрямую от распределительного электрощитка, установленного в квартире либо доме.

Следует обратить Ваше внимание на то, что подключение бойлера к однофазной сети можно осуществлять в том случае, если его мощность составляет не более 4 кВт. Если номинальная мощность выше, обязательно сеть должна быть трехфазной (напряжение 380 Вольт)

После того как Вы определитесь со способом подключения бойлера к электричеству, нужно самому запитать устройство и переходить к следующему этапу. На видео ниже рассматриваются различные схемы подключения водонагревателя:

Электрические схемы монтажа

Установка защиты

Так как при создании системы отопления Вы будете иметь дело с мощным оборудованием, а также близким расположением воды и тока, необходимо позаботиться о защите бойлера и самого себя.

В первую очередь нужно осуществить подключение УЗО и автоматического выключателя к линии, которая будет обслуживать агрегат. Если питание будет происходить от розетки, устанавливать защитную аппаратуру рекомендуется на распределительном щитке. В том случае, если питание будет происходить напрямую от щитка, устройства защиты должны быть вблизи самого объекта чтобы можно было удобно и безопасно осуществлять его обслуживание. Не забываем о том, что при близком размещении УЗО и АВ необходимо обеспечить защиту устройств от попадания влаги. Для этого рекомендуется помещать изделия в герметичный короб.

В сети 220 В необходимо обязательно подключать электробойлер через двухполюсный автоматический выключатель

Помните важное правило — автоматика устанавливается с верхним подключением вводной фазы и нуля

Первый запуск

Когда все электромонтажные работы будут окончены, следует переходить к пуску оборудования. Первым делом необходимо проверить все соединения проводов и труб на целостность и герметичность. Если никаких отклонений не обнаружено, можно приступать к включению электропитания. Для этого сначала открываются задвижки на трубах (холодного и горячего контура), после чего можно включать автомат и УЗО. Настоятельно рекомендуем просмотреть видео инструкцию, в которой весь процесс рассмотрен наглядно:

Видео урок: подключение электрического бойлера к сети и трубопроводу
