Особенности однотрубной системы отопления с принудительной циркуляцией

Какая система отопления лучше: однотрубная или двухтрубная?

Главный критерий для выбора — здание, число его комнат, их размеры. С одноэтажными домами небольшой площади, как правило, хозяевам вполне по силам обеспечить качественное отопление однотрубными системами. Обогрев в этом случае будет относительно равномерным, работа не отнимет максимум времени, а расходы на обустройства дома не станут катастрофическими.

Солидные здания, имеющие несколько этажей и большое количество комнат, требуют более совершенной, энергоэффективной конструкции, работающей с насосами. Поэтому экономия здесь не должна стоять во главе угла, ведь главное в доме — комфорт. Большие затраты, без сомнения, в скором времени окупятся: возможность покомнатного регулирования температуры с помощью термостатов (термоголовок) делает двухтрубные системы более экономичными.

Появление на рынке недорогих материалов — труб из металлопластика и ПВХ — может еще больше склонить чашу весов в сторону двухтрубного отопления

Помимо удешевления конструкции у таких труб есть еще одно немаловажное достоинство — простой, быстрый монтаж, поэтому преимущество двухтрубных, более современных конструкций становится уже очевидным

Какая система отопления лучше: однотрубная или двухтрубная? Ответ должны найти сами хозяева здания. Первая схема простая, а монтаж ее относительно быстр. Вторая конструкция более гибкая, настраиваемая, но денег на ее обустройство потребуется гораздо больше. Однако перед окончательным выбором нужно учесть одно «но». Если установить отопительную систему, совершенно неподходящую для дома, то в скором времени владельцам грозит новая масштабная операция — переоборудование, а оно обещает очень серьезные траты.

Что думают специалисты по этому поводу, можно услышать в этом видео:

Особенности однотрубной системы обогрева

Однотрубная система обогрева приобрела широкую популярность в частном строительстве благодаря следующим достоинствам:

  • Гидравлическая устойчивость – замена радиатора, наращивание секций, отключение отдельных контуров не изменяет теплоотдачу других элементов системы;
  • Минимальное количество труб;
  • Меньшее количество теплоносителя в системе снижает ее инерционность и время прогрева помещения;
  • Эстетичный внешний вид, особенно при устройстве скрытой магистрали;
  • Несложный монтаж;
  • При использовании современной запорной арматуры возможно точное регулирование режима работы всей системы и отдельных элементов;
  • Последовательное подключение обогревающих приборов позволяет устраивать водяной теплый пол, монтировать полотенцесушители и т.д.
  • Недорогая установка и эксплуатация.

Термостат на радиаторном узле позволяет регулировать температуру нагрева батареи

Основной недостаток однотрубного теплообеспечения – дисбаланс нагрева приборов по длине магистрали. Чем дальше находится радиатор от котла, тем меньше он нагревается. Под действием насоса прогрев радиаторов осуществляется более равномерно, однако остывание теплоносителя все же наблюдается, особенно при достаточной длине трубопровода. Отрицательное действие этого явления снижают двумя способами:

  • Увеличивают количество секций последних радиаторов, за счет чего увеличивается их мощность и количество отдаваемого в помещение тепла – достигается равномерный прогрев помещений;
  • Рационально проектируют прохождение магистрали по комнатам – начинают со спален, детских и «холодных» комнат (угловых, с окнами на север), затем идут гостиная, кухня, ванная, туалет и заканчивают подсобными помещениями.

Пример расчета отопительной системы

Как правило, выполняется упрощенный расчет исходя из таких параметров как объем помещения, уровень его утепленности, скорости потока теплоносителя и разницы температур в подводящем и отводящем трубопроводе.

Диаметр трубы для отопления с принудительной циркуляцией определяется в такой последовательности:

определяется суммарное количество тепла, которое необходимо подать в помещение (тепловая мощность, кВт), можно ориентироваться и на табличные данные;

Значение тепловой мощности в зависимости от разницы температур и мощности насоса

задавшись скоростью движения воды, определяют оптимальный D.

Расчет тепловой мощности

В качестве примера будет выступать стандартная комната с размерами 4,8х5,0х3,0м. Отопительный контур с принудительной циркуляцией, необходимо выполнить расчет диаметров труб отопления для разводки по квартире. Основная расчетная формула выглядит так:

в формуле использованы такие обозначения:

  • V – объем помещения. В примере он равен 3,8∙4,0∙3,0 = 45,6м 3 ;
  • Δt– разница между температурой на улице и в помещении. В примере принято 53ᵒС;

Минимальные значения температур по месяцам для некоторых городов

К –специальный коэффициент, определяющий степень утепленности здания. В общем случае его значение находится в диапазоне от 0,6-0,9 (используется эффективная теплоизоляция, пол и кровля утеплены, установлены как минимум двойные стеклопакеты) до 3-4 (постройки без теплоизоляции, например, бытовки). В примере используется промежуточный вариант – квартира имеет стандартную теплоизоляцию (К = 1,0 – 1,9), принято К = 1,1.

Итого тепловая мощность должна составлять 45,6∙53∙1,1/860 = 3,09кВт.

Можно воспользоваться табличными данными.

Таблица для подсчета теплового потока

Определение диаметра

Диаметр труб отопления определяется по формуле

Где использованы обозначения:

  • Δt– разница температур теплоносителя в подающем и отводящем трубопроводах. Учитывая то, что подается вода при температуре порядка 90-95ᵒС, а остыть она успевает до 65-70ᵒС, перепад температур можно принять равным 20ᵒС;
  • v –скорость движения воды. Нежелательно, чтобы она превышала значение 1,5 м/с, а минимальный допустимый порог – 0,25 м/с. Рекомендуется остановиться на промежуточном значении скорости 0,8 – 1,3 м/с.

Обратите внимание! Неправильный выбор диаметра трубы для отопления может привести к падению скорости ниже минимального порога, что в свою очередь вызовет образование воздушных пробок. В результате эффективность работы станет нулевой

Значение Dвн в примере составит √354∙(0,86∙3,09/20)/1,3 = 36,18 мм

Если обратить внимание на типоразмеры, например, ПП трубопровода, то видно, что такого Dвн просто нет. В таком случае выбирается просто ближайший диаметр пропиленовых труб для отопления

В этом примере можно выбрать PN25 с Двн 33,2 мм, это приведет к небольшому увеличению скорости движения теплоносителя, но она все равно останется в допустимых пределах.

Особенности отопительных систем с естественной циркуляцией

Главное их отличие состоит в том, что в них не используется циркуляционный насос для создания давления. Жидкость перемещается самотеком, после нагрева она вытесняется наверх, затем проходит через радиаторы, остывает и возвращается к котлу.

На схеме показан принцип возникновения циркуляционного напора

В сравнении с системами с принудительной циркуляцией, диаметр труб для отопления с естественной циркуляцией должен быть больше. Основа расчета в этом случае состоит в том, чтобы циркуляционное давление превышало потери на трение и местные сопротивления.

Пример разводки с естественной циркуляцией

Для того, чтобы каждый раз не высчитывать значение циркуляционного давления, существуют специальные таблицы, составленные для разных перепадов температур. Например, если длина трубопровода от котла до радиатора составляет 4,0 м, а перепад температур – 20ᵒС (70ᵒС в отводящем и 90ᵒС в подающем), то циркуляционное давление составит 488 Па. Исходя из этого подбирается скорость теплоносителя, путем изменения D.

При выполнении расчетов своими руками обязателен и проверочный расчет. То есть вычисления ведутся в обратном порядке, цель проверки – установить не превышают ли потери на трение и местные сопротивления циркуляционное давление.

Виды систем отопления с гравитационной циркуляцией

Несмотря на простое устройство системы водяного отопления с самоциркуляцией теплоносителя, существует как минимум четыре, пользующихся популярностью, схемы монтажа. Выбор типа разводки зависит от характеристик самого здания и ожидаемой производительности.

Чтобы определить, какая схема будет работоспособной, в каждом отдельном случае требуется выполнить гидравлический расчет системы, учесть характеристики отопительного агрегата, рассчитать диаметр трубы и т.п. При выполнении вычислений может потребоваться помощь профессионала.

Закрытая система с самотечной циркуляцией

В странах ЕС, системы закрытого типа пользуются наибольшей популярностью среди других решений. В РФ схема пока не получила широкого применения. Принципы действия водяной системы отопления закрытого типа с безнасосной циркуляцией заключается в следующем:

  • При нагревании теплоноситель расширяется, происходит вытеснение воды из контура отопления.

Под давлением жидкость поступает в закрытый мембранный расширительный бак. Конструкция емкости представляет полость, разделенную мембраной на две части. Одна половина бачка заполнена газом (в большинстве моделей используется азот). Вторая часть остается пустой для наполнения теплоносителем.

При нагревании жидкости создается давление, достаточное, чтобы продавить мембрану и сжать азот. После остывания, происходит обратный процесс, и газ выдавливает воду из бачка.

В остальном, системы закрытого типа, работают, как и остальные схемы отопления с естественной циркуляцией. В качестве минусов можно выделить зависимость от объема расширительного бака. Для помещений с большой отапливаемой площадью, потребуется установить вместительную емкость, что не всегда целесообразно.

Открытая система с самотечной циркуляцией

Система отопления открытого типа отличается от предыдущего типа только конструкцией расширительного бака. Данная схема чаще всего использовалась в старых зданиях. Преимуществами открытой системы является возможность самостоятельного изготовления емкости из подручных материалов. Бачок, обычно имеет скромные габариты и устанавливается на кровле или под потолком жилой комнаты.

Главным недостатком открытых конструкций является попадание воздуха в трубы и радиаторы отопления, что приводит к усилению коррозии и быстрому выходу из строя греющих элементов. Завоздушивание системы также частый «гость» в схемах открытого типа. Поэтому, радиаторы устанавливаются под углом, обязательно предусматриваются краны Маевского, для стравливания воздуха.

Однотрубная система с самоциркуляцией

Однотрубная горизонтальная система с естественной циркуляцией имеет низкую теплоэффективность, поэтому используется крайне редко. Суть схемы такова, что подающая труба последовательно подключена к радиаторам.

Нагретый теплоноситель поступает в верхний патрубок батареи и выводится через нижний отвод. После этого тепло поступает к следующему узлу отопления и так до последней точки. От крайней батареи к котлу возвращается обратка.

Преимуществ у данного решения несколько:

  1. Отсутствует парный трубопровод под потолком и над уровнем пола.

Экономятся средства на монтаж системы.

Недостатки такого решения очевидны. Теплоотдача радиаторов отопления и интенсивность их нагрева снижается по мере отдаленности от котла. Как показывает практика, однотрубная система отопления двухэтажного дома с естественной циркуляцией, даже при соблюдении всех уклонов и подбора правильного диаметра труб, зачастую переделывается (посредством монтажа насосного оборудования).

Двухтрубная система с самоциркуляцией

Двухтрубная система отопления в частном доме с естественной циркуляцией, имеет следующие конструктивные особенности:

  1. Подача и обратка проходят по разным трубам.

Подающий трубопровод подсоединен к каждому радиатору через входной отвод.

Второй подводкой батарея подключается к обратке.

В результате, двухтрубная система радиаторного типа дает следующие преимущества:

  1. Равномерное распределение тепла.

Отсутствие необходимости в добавлении секций радиатора для лучшего прогрева.

Проще выполнить регулировку системы.

Диаметр водяного контура, по крайней мере, на размер меньше чем в однотрубных схемах.

Отсутствие строгих правил установки двухтрубной системы. Допускаются небольшие отклонения относительно уклонов.

Главным достоинством двухтрубной системы отопления с нижней и верхней разводкой является простота и одновременно эффективность конструкции, что позволяет нивелировать ошибки, допущенные в расчетах или во время проведения монтажных работ.

Какой котел лучше выбрать

Газовый

Наилучший вариант для дома – компактный, автоматический, с легкой доставкой топлива. Газовое отопление – самый дешевый вариант. Обычно установка такого котла не требует отдельного помещения – агрегат просто вешается на стену. Бывают одноконтурные и двухконтурные модели, одновременно греющие воду для хозяйственных нужд.

Из недостатков следует указать на тот факт, что все работы с газом должны производить специализированные организации, имеющие лицензию, и в полном соответствии с проектом, согласованным с горгазом.

Дровяной

Такой котел занимает много места и требует отдельного помещения для установки. Топливо загружают вручную. Дрова также требуют много места для хранения – сухого и отдельного от котла (в целях безопасности). Дрова должны быть сухими – их нужно сушить один-полтора года. Прогорают дрова быстро, и закладывать топливо в котел придется почти ежедневно. Автоматизации работа котла поддается плохо – только путем ограничения доступа воздуха в топку. Будут периоды, когда в доме будет прохладно.

Из плюсов – доступность топлива и небольшая цена. Но носить дрова придется вручную.

Угольный

Практически обладает всеми минусами дровяного котла плюс пыль и грязь в котельной. И проблема ликвидации золы. Из положительных моментов – уголь прогорает долго, и загрузка топлива происходит раз в несколько дней.

Пеллетный

Такие котлы появились на отечественном рынке относительно недавно. Полностью автоматизированный котел, с очень высоким КПД (до 90 и даже 95%), относительно компактный, с образованием малого количества сажи и практически без золы. Топливо чистое, экологичное – опилки. Одной загрузки бункера хватает на несколько дней.

Недостатки: топливо не самое дешевое (но и не самое дорогое). Пеллеты придется хранить в сухом месте и вручную переносить в котельную.

Жидкотопливный

Отопительные агрегаты на мазуте работают автоматически, экономичны, не очень дешевы. Требуют установки цистерн для топлива, трубопроводов. Достаточно сложно бывает привезти топливо, перегрузить и при этом не разлить – мазутные пятна не украшают никакой двор.

Электрический

Электричество – самый дорогой вид энергии, и отопление вылетит Вам в копеечку. В остальном – все отлично: котел не требует устройства дымовой трубы, легко управляется, компактен, безопасен. Но если у Вас часто выключатся электричество, это не Ваш вариант: имеется перспектива прожить пару дней в мороз без отопления. Бесперебойник в данном случае не спасет.

Выбор отопительного агрегата часто не зависит от наших предпочтений. В первую очередь следует трезво оценить наличие различных видов топлива в Вашей местности, его стоимость и сложность транспортировки.

Самый оптимальный вид котлов – газовые. Если местность не газифицирована – оптимальным выбором будет пеллетный котел. Дровяные и угольные требуют ручной загрузки, доставки и ручной переноски топлива. Для дачи с непостоянным нахождением людей хорошо зарекомендовали себя камины, булерьяны, металлические печи. Электрическое отопление обходится очень дорого, и такой вид отопления применяют очень редко.

Схема однотрубной системы отопления ↑

Однотрубная отопительная система для обогрева жилья получила достаточно широкое применение по ряду причин. Большинство экспертов связывают это, в первую очередь, с масштабным строительством советского периода, концепцией которого была максимальная экономичность.

Стремление экономить на всём, вероятно, и обусловило решение прокладывать «бюджетные» коммуникации — чем дешевле, тем лучше. Отопления это тоже в известной мере коснулось. В процессе урезания бюджетов начали прокладывать отопление по большей части однотрубное. Такую систему, может быть, и не назовешь самым эффективным методом обогрева жилья и производственных зданий, тем не менее она и до сей поры пользуется популярностью. Однотрубная система сконструирована таким образом, что исключается полностью возможность возврата уже отработанного теплоносителя, т.к. в принципе отсутствуют стояки для обратной подачи воды. В то же время монтаж вертикальных однотрубных системы отопления во всех отношениях доступен, не отнимает много денег и трудозатрат.

Схема однотрубной системы достаточно проста:

Однотрубная система отопления

Труба, по коей теплоноситель подается в отопительную систему, подключается к первой батарее, далее от нее идет соединение со следующей и так далее. Таким образом по очереди, последовательно подключаются все батареи отопления. Для регулирования таких параметров, как температура и давление в батареях, устанавливается так называемый бейпас – это специальная труба с меньшим диаметром, соединяющая подачу воды и обратку. В приемлемом сегодня варианте по зданию прокладывается труба, к которой подключаются подача и обратка — труба, по которой из радиатора теплоноситель возвращается обратно в систему. При подобной схеме возможно на трубу подачи установить терморегулятор.

Главное преимущество однотрубной системы отопления видят в ее высокой гидравлической устойчивости. Системы такого рода сравнительно легки для монтажа, а также имеют простую гидравлическую регулировку, а в процессе эксплуатации они не доступны постороннему вмешательству.

Кроме того, что однотрубная система, несомненно, проще в монтаже, она к тому же менее затратна, поскольку попросту требуется меньше труб. В результате прогона воды по трубам при однотрубной схеме подключения температурная разница между стартовым и финишным радиаторами в системе может достигать 10°С — в силу того, что, последовательно проходя по всем трубам и батареям, теплоноситель охлаждается. Однотрубные системы используются, как правило, в многоэтажных конструкциях.

К однотрубной системе подключают (впрочем, не всегда) батареи либо регистры. Для надежности функционирования однотрубной системы автономно, например, в загородном доме или на даче надо иметь общее представление об условиях ее эксплуатации.

Однотрубная отопительная система в частном доме — это разводка локально-магистрального тепла по всему помещению. На всей линии в простом последовательном порядке устанавливаются приборы отопления. Обычно в качестве теплоносителя в однотрубной системе традиционно применяли воду, но в последние годы иногда используют и незамерзающие жидкости (антифриз).

Установка аксессуаров в однотрубную систему

В современных системах отопления с одной трубой нередко устанавливаются такое дополнительное оборудование, как радиаторные регуляторы, вентили для балансировки, термостатические клапаны или шаровые краны. Подобные добавочные аксессуары облегчают такие задачи, как балансировка всей системы. Благодаря чему, например, можно допустить понижение температуры в одном из помещений и оставить ее стабильной в других.

Основным недостатком однотрубной системы можно считать невозможность регулировать нагревание отдельно взятых радиаторов. К тому же минусом является то, что для теплоносителя нужно повышенное давление.

Способы подключения радиатора к магистрали

Теплоотдача радиаторов зависит от способа их подключения к магистрали.

Существует три основных типа соединения:

  • Диагональное;
  • Боковое;
  • Нижнее.

Рассмотрим особенности каждого из этих способов детальнее.

Диагональное или перекрестное соединение

Диагональное, или перекрестное, подключение является наиболее эффективным. Достигается максимальный прогрев батареи по площади, и практически нет потерь тепла.

По такой схеме подающий трубопровод подводят к верхнему патрубку радиатора, а отводящий соединяют с нижним патрубком, расположенным с противоположной стороны прибора. Для приборов с большим числом секций применяют только диагональный тип подключения.

Боковое или одностороннее подключение

Боковое, или одностороннее, подсоединение позволяет добиться равномерного прогрева всех секций прибора.

Для подключения подающий и отводящий трубопроводы подводят с одной стороны. Чаще всего такое соединение применяют при устройстве отопления с верхней разводкой.

Теплоотдача отопления при боковом подключении радиаторов, с подачей сверху вниз равна 97%. При обратном движении теплоносителя – снизу вверх – этот показатель составляет 78%

Нижнее соединение радиатора с трубопроводом

Нижнее подключение – не самая эффективная схема отопления. Однако устраивается достаточно часто, особенно когда магистральный трубопровод скрывают под полом.

Подводящая и отводящая трубы подводятся к нижним патрубкам, расположенным с разных сторон радиатора.

Показатель теплоотдачи при нижнем подключении радиаторов составляет 88%

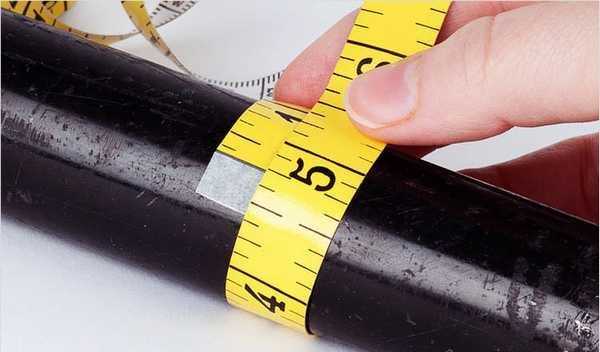

Как выбрать диаметр трубы отопления

Точно рассчитать, какого сечения трубы вам нужны, не получится. Придется выбирать из нескольких вариантов. А все потому, что добиться одинакового эффекта можно разными способами.

Поясним

Нам важно доставить к радиаторам нужное количество тепла и добиться при этом равномерного нагрева радиаторов. В системах с принудительной циркуляцией делаем мы это при помощи труб, теплоносителя и насоса

В принципе все, что нам нужно, — это за определенный промежуток времени «прогнать» определенное количество теплоносителя. Тут есть два варианта: поставить трубы меньшего диаметра и подавать теплоноситель с большей скоростью, или сделать систему большего сечения, но с меньшей интенсивностью движения. Обычно выбирают первый вариант. И вот почему:

  • стоимость изделий меньшего диаметра ниже;
  • с ними работать легче;
  • при открытой прокладке они не так привлекают внимания, а при укладке в пол или стены требуется меньшие по размерам штробы;
  • при небольшом диаметре в системе находится меньше теплоносителя, что снижает ее инерционность и ведет к экономии топлива.

Расчет диаметра медных труб отопления в зависимости от мощности радиаторов

Так как есть определенный набор диаметров и определенное количество тепла, которое по ним нужно доставить, каждый раз считать одно и то же — неразумно. Потому были разработаны специальные таблицы, по которым в зависимости от требуемого количества тепла, скорости движения теплоносителя и температурных показателей работы системы, определяется возможный размер. То есть для определения сечения труб в системе отопления находите нужную таблицу и по ней подбираете подходящее сечение.

Расчет диаметра труб для отопления производился по такой формуле (при желании можете посчитать). Затем рассчитанные значения записывались в таблицу.

Формула расчета диаметра трубы отопления

D — искомый диаметр трубопровода, мм ∆t° — дельта температур (разница подачи и обратки), °С Q — нагрузка на данный участок системы, кВт — определенное нами количество тепла, необходимое на обогрев помещения V — скорость теплоносителя, м/с — выбирается из определенного диапазона.

В системах индивидуального отопления скорость движения теплоносителя может быть от 0,2 м/с до 1,5 м/с. По опыту эксплуатации известно, что оптимальная скорость находится в пределах 0,3 м/с — 0,7 м/с. Если теплоноситель движется медленнее, возникают воздушные пробки, если быстрее — сильно возрастает уровень шумов. Оптимальный диапазон скоростей и выбирают в таблице. Таблицы разработаны для разных видов труб: металлических, полипропиленовых, металлопластиковых, медных. Рассчитаны значения для стандартных режимов работы: с высокими и средними температурами. Чтобы процесс подбора был более понятен, разберем конкретные примеры.

Принцип действия однотрубной системы отопления

Однотрубная отопительная структура состоит из единственного главного трубопровода. Он подает теплоноситель в конвекторы, установленные последовательно, и отводит его после отработки. Температура жидкости при этом постепенно снижается к финишной точке. Классическая система такого типа не предусматривает наличия на батареях индивидуальных терморегуляторов.

Горизонтальная схема однотрубной обвязки представляет собой цепь радиаторов, соединенных в горизонтальный теплопровод. Вертикальный контур применяют в многоэтажных постройках.

Жидкость по основному трубопроводу проходит вверх с помощью гидравлического насоса и возвращается вниз, преодолевая цепь радиаторов. Из-за последовательного разбавления горячей жидкости отработанной на нижнем этаже всегда прохладнее, чем на последнем.

Вертикальная и горизонтальная схема включает котел, радиаторы, расширительный бачок для стабилизации давления, предупреждения перегрева жидкости и гидроударов, систему подачи воды, в которую входят сливные краны, подводки, запорная арматура и байпасы.

Байпас — это резервный путь для жидкости на случай аварийной ситуации. Это отрезок трубы, соединяющий подающую и отводящую трубы конвектора. Байпас позволяет использовать батареи с автоматическими терморегуляторами, что существенно повышает эффективность этого типа отопления.

Контур с нижней подводкой предусматривает подачу жидкости в конвектор снизу и работает только при наличии разгонного коллектора или гидронасоса. При верхней подаче жидкость поступает в радиатор сверху, а вытекает — по диагонали снизу. Байпас в такой схеме отсутствует.

Особенности монтажа

Отопительный котел устанавливают в подвальном или цокольном помещении. Здесь же размещают расширительный бак закрытого типа. Для конструкции с разводкой по низу подающий теплопровод прокладывают по полу первого этажа или подвала и уже к нему подсоединяют вертикальную магистральную трубу, идущую к верхним этажам.

В строении с верхней разводкой жидкость сразу подают на самую высшую точку, расположенную на чердаке или под потолком верхнего этажа. Здесь же устанавливают открытую расширительную емкость. Затем через подсоединенные в последовательном порядке конвекторы отработанная жидкость возвращается к нагревательному прибору.

Современная однотрубная конструкция предусматривает наличие в точке подключения каждого радиатора отопления тройников и байпасов. Если планируется перемещение теплоносителя самотеком, магистраль должна иметь уклон 3-5º на каждый погонный метр трубы. Если перемещение жидкости в системе принудительное, уклон должен составлять 10 мм на каждый погонный метр.

Поскольку циркуляционный гидронасос работает при температуре не выше +60ºС, его монтируют после последнего отопительного радиатора, у входа обратной магистрали в котел.

Конвекторы подключают в последовательном порядке. На каждый устанавливают кран Маевского для спуска воздуха, перекрывающий кран, заглушку.

Для проверки надежности соединений собранную систему заполняют воздухом или водой под давлением и только после этого — выбранным теплоносителем для настройки регулирующих элементов.

Преимущества и недостатки

  1. Охлаждение теплоносителя в процессе транспортировки, что не позволяет равномерно обогреть все помещения здания.
  2. Количество теплоносителей в цепи ограничено 10. Больше единиц сделает конструкцию неэффективной.
  3. Для обеспечения работы однотрубной конструкции в многоэтажном строении потребуется мощный гидронасос, способный прокачать воду через цепь батарей. Его работа нередко сопровождается гидроударами, из-за которых возможны протечки.
  4. Для повышения эффективности монтаж системы однотрубного типа производится с использованием дополнительных узлов. Например, на каждом этаже устанавливают перемычки для балансировки температуры и увеличивают количество секций у конвекторов на нижних этажах.

Достоинства:

  1. Наличие байпасов, вентилей для балансировки, шаровых кранов и запорной арматуры позволяет ремонтировать поврежденный узел без отключения всего контура.
  2. Экономичность. Монтаж системы требует в 2 раза меньше материалов.
  3. Простота проектирования и монтажа, что также снижает затратность проекта.
  4. Компактность.
