Как правильно отрегулировать двери душевой кабины

Сборка и установка дверей душевой кабины:

Вариант роликов №1:

При монтаже элементов роликов и ресничек, чтобы правильно накрутить и установить элементы душевой кабины, нужно двери расположить правильно по отношению к друг другу так, как они будут установлены на каркас.
С вариантом ролика как на фото, устанавливаются только верхние ролики.
Если сделать иначе, Вы не сможете установить стеклянную дверь.

В первую очередь устанавливаются боковые передние стекла в пазы вертикальных профилей, предварительно на стекла надеваются пластмассовые уплотнители, которые можно смазать силиконом, но лучше маслом для лучшего скольжения во время установки. Паз на вертикальном профиле тоже рекомендую пройти смазкой.
Затем дверь вывешивается на профиле, а уж потом следует вставлять нижние ролики. Немного закручиваем.

Типы и виды

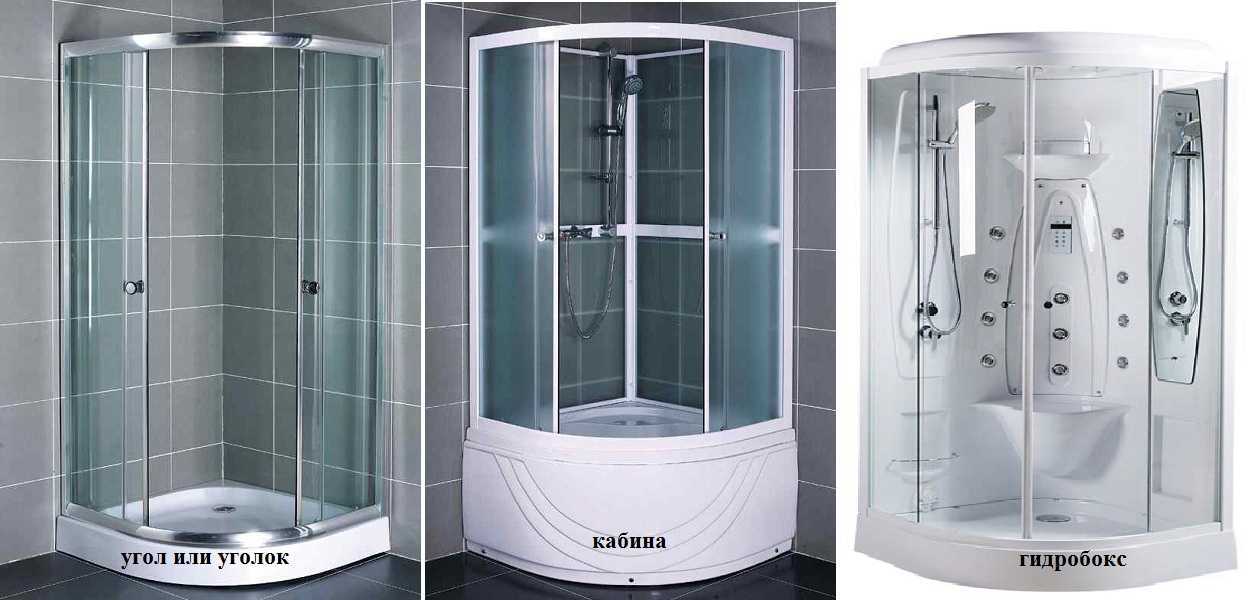

В первую очередь различаются душевые кабины по форме: угловые и прямые. В нашей стране распространены больше угловые, ведь их проще вписать в небольшие помещения.

Но и угловые могут быть разной формы. Более распространены с округлой лицевой частью — в виде сектора круга, но есть и со скошенным и прямоугольным основанием.

Теперь собственно о комплектации. По этому признаку душевые кабины делят на закрытые и открытые. В открытых нет верхней панели, а также боковых стенок. В закрытых они есть. Открытые душевые кабины чаще всего называют «душевой угол» или уголок. Его комплектация тоже может быть разной — с поддоном или без.

Некоторые закрытые душевые кабины имеет множество дополнительных функций — разного типа струйный массаж, душ — обычный, тропический и т.п., встроенную сауну или парогенератор для хамам. Такие многофункциональные устройства правильно называть «гидромассажные кабины», а попросту — гидробокс.

Понятное дело, что чем сложнее «начинка», тем более трудоемкой будет сборка. Но гидромассажные кабины собираются в самом начале точно также, как и душевой уголок с поддоном. Если вы поймете, как собрать основное — установить стенки и крышу будет проще. Главное, как обычно, основа, а сборка душевой кабины любой сложности начинается с установки поддона и направляющих для дверей.

Этап пятый

Сборка задней стенки

Этот этап лучше делать вдвоем с помощником.

Внимательно смотрим, где у нас правая и левая стенки.

Вариант сборки задних стенок обрамленных профилями

Ставим стекла и центральную панель на поддон, и с помощью саморезов, или болтов(зависит от производителя) скрепляем между собой боковые стенки с центральной панелью.

Промажьте, место стыка центральной панели с боковыми стенками с помощью силиконового герметика.

Вариант сборки задних стенок на уголках

1.Расположите правое и левое стекло на поддоне и закрепите его саморезами, установив боковые уголки сверху и снизу

2.Установите центральную стойку между задними стенками

3.По направляющим отверстиям по бокам задних стенок, соедините центральную стойку со стенками саморезами, закрепляя боковые уголки сверху и снизу.

Инструкция по замене эксцентриковых роликов

Инструкция по замене эксцентриковых роликов.

Необходимые инструменты и материалы:

1. Комплект роликов.

2. Плоскогубцы, или рожковый ключ на 10.

3. Плоская отвертка с тонким лезвием.

4. Коврик или кусок картона размером 50*30см (по ширине дверцы).

ПРЕДУПРЕЖДЕНИЕ: Все работы со стеклом следует выполнять очень аккуратно. После снятия стеклянной дверцы, ее следует вынуть из кабины, и поставить вертикально, прислонив к стене и подстелив под нее тряпичный коврик, или гофрокартон. НИКОГДА НЕ СТАВЬТЕ стекло на керамическую плитку, ламинат, бетонную стяжку. Не берите дверцу за ручку, установленную на ней, и не носите дверцу за нее. Дверцу следует брать только за стекло. Берегите стекло от ударов, особенно углы

Соблюдайте предельную внимательность и осторожность. Работы лучше проводить с помощником

1. Изнутри кабины, снимите сферический колпачок, открутите гайки на нижних роликах, и снимаете пластиковый эксцентрик. Рукой отклоняете дверцу на себя, и убираете старые ролики из нижней направляющей. Приподняв двумя руками дверцу вверх, выводите дверцу из верхней направляющей, и снимаете дверцу.

2. Снимаете с дверцы верхние ролики так же, как и нижние.

3. Устанавливаете новые ролики из комплекта на верхнюю часть дверцы. При установке сориентируйте ролик так, чтобы колесико относительно дверцы имело крайнее верхнее положение. Гайку сильно затягивать не нужно.

4. Очистите верхнюю и нижнюю направляющие роликов от грязи, водного камня, старой смазки. Можно использовать средства для чистки душевой кабины. От качества выполнения этой работы зависит плавность хода дверей душевой кабины.

5. Выполните все вышесказанное с другой дверцей.

6. По очереди навешиваете дверцы на верхнюю направляющую за верхние ролики.

7. Немного отклонив дверцу, установите нижние ролики в паз так, чтобы ось ролика была напротив отверстия в стекле. Пропустите оси нижних роликов сквозь отверстия в дверце, и оденьте на них оставшиеся эксцентрик и гайку. Не затягивайте гайку. То же со второй дверцей.

8. Проверьте, что верхние ролики затянуты так, чтобы не было перекосов оси ролика к стеклу двери. При необходимости подтяните, но не затягивайте сильно.

9. Теперь внутри кабины, переместите обе дверцы друг к другу, оставив видимый зазор в 15-20мм, оцените визуально параллельность дверей (по магнитным уплотнителям). Если дверцы не параллельны друг к другу, вращая эксцентрики плоскогубцами (или ось ролика с помощью плоской отвертки, это зависит от конструкции ролика), добейтесь параллельности дверей. После этого затяните верхние гайки, придерживая эксцентрик, чтобы регулировка не сбилась.

10. Отрегулируйте положение нижних роликов. Нижний ролик установлен правильно, если он касается колесиком верхней дорожки его направляющей, но не приводит к появлению растягивающего усилия к стеклу дверцы. Если это не так, отрегулируйте так же, как и верхние ролики.

11. Снова проверьте параллельность дверей, а также ход дверей, он должен быть плавным. Подтяните гайки на верхних и нижних роликах. Не нужно применять большое усилие при затяжке, но момент затяжки должен обеспечивать неподвижное положение ролика в стекле под его весом и при перемещении.

12. Заложите в нижнюю и верхнюю направляющую немного тефлоновой смазки так, чтобы при перемещении ролики размазали бы ее по направляющей.

Смазку для направляющих можно заказать здесь. Достоинство такой смазки в том, что она долго не смывается водой, и не имеет запаха, удобно наносится.

13. Оденьте на гайки защитные колпачки.

(С ) А. В. Саломатин

при перепечатке материалов ссылка на данную страницу обязательна, при размещении на других сайтах обязательно упоминать авторство.

Источник

Виды и технические особенности роликов

Ролики для стекол душевых кабинок представляют собой сменные фурнитурные изделия, производимые на основе пластиковых, резиновых и металлических элементов в самых различных типовых конфигурациях. Они используются не только в покупных моделях кабинок, но могут пригодиться при изготовлении душ-кабинки своими руками, если владелец решил оснастить свою самоделку раздвижными дверцами.

Главный функционал роликов – это стабильность в плавном открытии/закрытии дверных створок гидробокса. “Сердцем” ролика является шарикоподшипник, ведь именно от его качества напрямую зависит срок службы этого изделия. По типу подшипники подразделяются на 2 вида: качения и скольжения. Они изготавливаются из керамики, бронзы, нержавеющей стали.

Корпус деталей состоит из ABS-пластика или латуни ролики по конструкции бывают:

Эксцентриковыми. Основными элементами в них является эксцентрик с несущим винтом, на котором закреплен подшипник. Эксцентриковые ролики бывают одинарными и двойными. Они друг друга взаимно заменяют и подразделяются на верхние и нижние.
Натяжными. В них присутствуют специальные салазки, подшипник качения, крепежный и регулировочный винты. Натяжные модели бывают с одним и двумя колесиками, нижними и верхними.

Варианты крепления роликовых поддержек тоже могут отличаться, в зависимости от формы дверных панелей: для прямых потребуется обычная фиксация, а для закругленных нужно приобретать изделия, оснащенные поворотным механизмом.

В процессе установки роликовых механизмов нужно придерживаться их заводских размеров, ведь на практике неправильный подбор этих изделий или поверхностный монтаж могут привести к тому, что крепление подвижных элементов будет или чересчур тугим, или слишком свободным.

В этих случаях не обойтись без механического повреждения корпуса ролика и его подшипников.

Неправильно проведенный монтаж роликов, излишне перетянутые крепежные винты на 100% гарантируют перекос и деформацию подвижного изделия, из-за этого возможна небрежная эксплуатация душевой кабины.

Виды и технические особенности роликов

Корпус деталей состоит из ABS-пластика или латуни ролики по конструкции бывают:

Эксцентриковыми. Основными элементами в них является эксцентрик с несущим винтом, на котором закреплен подшипник. Эксцентриковые ролики бывают одинарными и двойными. Они друг друга взаимно заменяют и подразделяются на верхние и нижние.
Натяжными. В них присутствуют специальные салазки, подшипник качения, крепежный и регулировочный винты. Натяжные модели бывают с одним и двумя колесиками, нижними и верхними.

Номинальное значение диаметра колесика должно быть равным с наружным диаметром подшипника + двойная толщина прокладки. Как правило, диаметр таких колесиков равен 19-23 мм

В этих случаях не обойтись без механического повреждения корпуса ролика и его подшипников.

При демонтаже нижних роликов полотно двери будет висеть на верхних. Если необходимо, дверь можно с поддержкой снять с направляющих полозьев

Как подобрать?

Выбор роликовых механизмов очень большой. Внешне похожие детали на самом деле могут отличаться по некоторых характеристикам. Чтобы выбрать подходящий вариант стоит взять с собой минимально поврежденную роликовую деталь. Если створки душевой кабины закреплены на натяжные механизмы, то при походе в магазин необходимо взять и верхнюю и нижнюю детали, поскольку они отличаются друг от друга.

При покупке роликов онлайн надо ориентироваться на внешнее соответствие сломанной детали и картинке на сайте. Предварительно необходимо снять размеры с поврежденного механизма, воспользовавшись линейкой или штангенциркулем. Идеально, когда новая деталь полностью соответствует сломанной. Однако если идентичную деталь найти не удалось, то можно купить похожую, но с меньшим калибром, но не больше чем на 2–3 миллиметра. А вот ролик большего размера покупать не рекомендуется, потому что он может не попасть в соответствующий паз в направляющей.

Также стоит учитывать величину сквозного полого пространства в створках. Оно есть на каждой двери сверху и снизу. В него монтируются роликовые втулки. Допускается, что калибр этой части детали будет на 2 или 3 миллиметра меньше, чем на поврежденной модели.

Когда в роликах два крепления, необходимо сначала измерить расстояние от одного до другого, а потом – между полыми пространствами в дверных полотнах. В этом случае необходимо полное соответствие до миллиметра. В противном случае механизмы могут не попасть в паз.

Длину выноса тоже нужно учитывать. Особенно этот параметр важен для полукруглых душевых конструкций: если новые детали окажутся меньше, то дверь не будет нормально закрываться. Не стоит оставлять без внимания и толщину стеклянных полотен. Несмотря на то, что роликовые механизмы можно регулировать, если стекло нестандартной толщины, то лучше поинтересоваться, придутся ли впору новые детали.

Очень важно обратить внимание на подшипник. От правильности его выбора будет зависеть, насколько долго прослужит роликовый механизм. Предпочтительнее покупать одинарные шарикоподшипники радиального направления, бронзовые или керамические

Стальные детали часто могут покрываться ржавчиной. Модели из керамики, напротив, влагоустойчивые, но дороже предыдущего варианта. Приемлемыми можно считать колесики из бронзы. Они сочетают в себе характеристики ранее описанного вида, но значительно дешевле их

Предпочтительнее покупать одинарные шарикоподшипники радиального направления, бронзовые или керамические. Стальные детали часто могут покрываться ржавчиной. Модели из керамики, напротив, влагоустойчивые, но дороже предыдущего варианта. Приемлемыми можно считать колесики из бронзы. Они сочетают в себе характеристики ранее описанного вида, но значительно дешевле их.

В случае, когда требуется только замена подшипников, необходимо измерить их калибр изнутри и снаружи, также ширину поврежденной детали. При этом все параметры должны быть идентичными. Рекомендуется выбирать детали, у которых оси выполнены из латуни, а сверху они покрыты никелем.

Действительно качественные роликовые механизмы должны обладать следующими характеристиками:

подшипник должен быть влагоустойчивым;
колесики – свободно передвигаться по направляющим без каких-либо затруднений;
величина новой детали должна соответствовать прежнему варианту;
корпус – выполнен из износостойкого и ударопрочного материала, на нем не должно быть сколов, трещин и прочих повреждений.

От качества выбранных роликов зависит очень много. Если их плохо закрепить и отрегулировать, то вода будет неизбежно попадать на пол. Если двери плохо закрываются, то очень сложно нормально принять душ, а в холодное время года можно даже простудиться.

Как продлить срок службы роликов

Грамотный выбор и установка не всегда являются гарантией долгой и безупречной службы механизмов. Чтобы продлить срок эксплуатации, нужно соблюдать несколько простых правил:

регулярно мыть душевую кабину и фурнитуру в том числе мягкими моющими средствами;
раз в неделю осматривать направляющие рельсы и своевременно вычищать из них загрязнения;
периодически добавлять в ролики смазку, желательно силиконовую;
дверцы открывать и закрывать не рывком, а плавно, не хлопать створками, ни в коем случае не опираться на дверь;
если вы обнаружили, что один из роликов расшатался, следует немедленно подтянуть его и отрегулировать. Чем раньше устранить проблему, тем дольше прослужит фурнитура.

Ролики для душевой кабины своими руками

Ремонт роликов своими руками

Снимите старый ролик

Выбейте подшипник

Так выглядит выбитый подшипник

Новый подшипник

Снимите фаску, на несите смазку

Запрессуйте подшипник

Инструкция по установке душевой кабинки своими руками

Установка душевой кабины

Фото 1 — Душевая кабина

Если монтаж душевой кабины своими руками является долго планируемым мероприятием, то необходимо начать с проверки инструмента, без которого установка и подключение просто невозможны. Помимо рулетки, линейки и угольника понадобятся: пила, дрель, монтажные уголки, шурупы, дюбеля, строительный пистолет и разнообразные отделочные материалы, если возникает необходимость в них.

Разумеется, что в комплекте со многими душевыми кабинками (например, модели от IKA, TIMO, SERENA, НИАГАРА, РАВАК) идёт не только инструкция по установке, но и часть необходимых расходных материалов, которых, как правило, не всегда достаточно. Поэтому видео «установка душевой кабины» и с другими названиями может быть очень кстати, чтобы определиться в отношении необходимых расходных материалов и, возможно, некоторых инструментов.

Монтаж душевой кабины: ВИДЕО

В любом случае монтаж душевой кабины (видео, фото руководства, дневники и прочие материалы), так сказать, «из первых рук» может решить многие проблемы ещё до того, как они начнут появляться. К примеру, установка и монтаж душевых кабинок без поддона может быть в случае соответствующего оборудования помещений, где планируется их установить.

ВАЖНО! В общем случае монтаж душевой кабины начинается с установки поддона. Необходимо зафиксировать детали слива в поддоне и потуже затянуть их, при этом герметизирующая прокладка должна находится под поддоном

Монтаж канализационных труб следует завершить так, чтобы раструб, выходящий наружу, находился как раз под сливом поддона

Необходимо зафиксировать детали слива в поддоне и потуже затянуть их, при этом герметизирующая прокладка должна находится под поддоном. Монтаж канализационных труб следует завершить так, чтобы раструб, выходящий наружу, находился как раз под сливом поддона.

Монтаж собранного поддона

Собранный поддон надо выставить точно по горизонтали посредством регулирования ножек поддона. Если правила установки требуют того, то поддон приподымается для создания наклона. Выставленный поддон, его слив, необходимо герметизировать с помощью герметика — стык слива и пола.

Заземление кабинки и сантехники

Установка настенного профиля

Фото 2 — Установка настенного профиля

ВАЖНО! До того как начать устанавливать облицовочную плитку следует побеспокоится о герметичности всей конструкции и о том, чтобы полностью исключить возможное проникновение воды. Саму же плитку следует укладывать с небольшим наклоном, что может быть проблематичным в случае с некачественной китайской кабинкой

Для этого стенной профиль устанавливается на край поддона и карандашом отмечаются места крепления

Саму же плитку следует укладывать с небольшим наклоном, что может быть проблематичным в случае с некачественной китайской кабинкой. Для этого стенной профиль устанавливается на край поддона и карандашом отмечаются места крепления.

ВАЖНО! Если стена облицована плиткой, то необходимо аккуратно, без применения силы и ударов, просверлить отверстия и вставить дубеля. После чего прикрепить стенной профиль, как этого требует сборка и установка по инструкции

После чего прикрепить стенной профиль, как этого требует сборка и установка по инструкции.

Установка ширмы и дверей

В этой точке можно устанавливать неподвижную ширму и соединить её со стенным профилем, но окончательно закреплять ширму не стоит — сначала надо установить и отрегулировать двери душевой кабинки. Для проверки насколько хорошо они стоят, следует дверцы закрыть и проверить плотность их прилегания к краю поддона. Открыванию и закрыванию дверей также не должно ничего препятствовать.

Как подобрать ролики

Чтобы правильно подобрать ролики нужно знать производителя кабины (маркировку). Аналог подбирается по размерам колеса, толщине стекла, вылету от стекла или профиля. Чтобы точно определить размер ролика потребуется замерить диаметр колесика, диаметр отверстия в стекле или в направляющей в зависимости от места его крепления и вылет от основания крепления.

Самыми частыми причинами поломки роликов являются:

естественный износ — ролик подвергается очень высокой нагрузке, поэтому чем чаще используется кабина, тем быстрее ролики выходят из строя;
неправильная эксплуатация — небрежное открывание/закрывание, нагрузки на полотна;
неправильный подбор ролика — если ролик не подходит по размеру, тогда крепление будет или слишком свободным или слишком тугим. Это приведет к механическим повреждениям подшипников и корпуса при эксплуатации;
неправильный монтаж – если установка выполнена с нарушениями (перекошен корпус, перетянуты винты);
отсутствие ухода;
плохое качество воды, приводящее к солевым отложениям, которые оседают на роликах, образуют налет и забивают отверстия;
агрессивная химия: химически агрессивные компоненты способны разъесть материал, вымыть смазку, что способствует образованию коррозии. Это относится к хлорсодержащим средствам и средствам на основе спирта;
резкие перепады температуры;
мелкий мусор в пазах — соринки, пыль, песчинки могут проникать в ролики, застревая в подшипниках. Это может нарушить подвижность механизма и увеличить нагрузку на ролик.

Эти факторы ускоряют амортизацию деталей и ведут к их преждевременному износу. Поломка ролика для раздвижной двери может привести к довольно неприятным последствиям – к примеру, дверца может внезапно соскочить. Поэтому необходимо сразу проверить ролики, если полотна двери перестали плотно смыкаться, стали издавать скрежет при эксплуатации или двигаться рывками.

По каким параметрам подбирать ролики:

Подбирая ролики по диаметру, допустимо приобрести ролики чуть меньшего диаметра, если разница укладывается в 2-3 мм. Не стоит брать колесики большего диаметра, даже если разница мала, так как ролики в кабину устанавливаются без запаса по ширине.
Второй параметр подбора – размер отверстий в створках. Каждая стеклянная дверь имеет отверстия сверху и снизу, в которые вставляются при монтаже втулки роликов. Допускается, чтобы диаметр втулки был на 2-3мм меньше отверстия створки, но не больше. Если на ролике 2 крепления, следует измерить между ними расстояние, а потом — расстояние между отверстиями в створках. Эти параметры должны совпадать полностью, иначе возникнут сложности с монтажом.
Длина выноса ролика важна для закругленных кабин: если вынос не соответствует изгибу, дверь будет заклинивать.
Параметр толщины стекла важен только в случае с нестандартными стеклянными полотнами. Ролики оснащены функцией регулировки, которой достаточно для установки на стандартные полотна.
От подшипника зависит долговечность работы механизма. Лучший вариант для душевых кабин — однорядные подшипники радиального направления из керамики или бронзы. Стальные начинают быстро корродировать, быстро ржавеют и перестают функционировать. Керамические не боятся влаги и не стираются, но дорого стоят. Оптимальный вариант — бронзовые подшипники закрытого типа с пластиковым кожухом.

При ремонте механизма открывания душевой кабины лучше произвести полную замену роликов. Для замены лучше покупать комплект, так как легко можно ошибиться с диаметром колесика.

Этап первый

Первым делом, перед сборкой душевой кабины, распакуйте все коробки и достаньте все составляющие и комплектующие.

Разложите их и проверьте, все ли комплектующие на месте.

Стандартная душевая кабина со стеклянной задней стенкой состоит из следующих сборочных единиц

Поддон (некоторые производители поставляют поддон в собранном виде, если у вас поддон не собран, то в коробке с поддоном у вас будут лежать следующие запчасти)

Поддон
Крыша
Передний декоративный экран
Горизонтальные профиля-2 шт (верхний и нижний)
Каркас
Комплектующие для сборки каркаса и крепления декоративной панели(шпильки,болты,ножки)

Очень часто, все вышеперечисленные комплектующие лежат в одной коробке. Это самая большая коробка. Также, внутри может лежать коробочка со всеми комплектующими, где вы сможете найти все для сборки душевой кабины.

Если вы не можете найти резьбовые шпильки для ножек и каркаса, потрясите сам каркас, некоторые производители кладут шпильки внутрь каркаса.

Задняя стенка

Два стекла одинакового размера

Они могут быть сразу обрамлены алюминиевыми профилями, либо просто два стекла, если задняя стенка собирается на уголках.

Отличаются эти две стенки одна от другой, наличием уже просверленных в них отверстий под комплектующие. Такие как полочка, зеркало, массаж ног, ручной душ и другие.

Чтобы понять какое стекло правое или левое, посмотрите на изображение товара на инструкции или в интернете. Там вы увидите комплектацию вашей душевой кабины, и с какой стороны расположены опции

Передние стекла

Неподвижные стекла-2 шт
Двери-2 шт (изогнутое стекло с отверстиями под ролики и ручки)
Горизонтальные профиля-2 шт.
П-образные уплотнители (2 или более штук)
Магнитные уплотнители на двери-2 шт(могут уже быть закреплены на дверях)
Г-образные отсекатели (2 или 4 шт)

Центральная стойка

Она может быть с уже прикрученными опциями, например смеситель или подсветка. Также, очень часто внутри, с обратной стороны кладут прямо в панель различные уплотнители и прочие мелкие запчасти.

Видео инструкция по сборке душевых кабин

https://youtube.com/watch?v=WGRG5Afooz4

Комплектующие

Обязательные комплектующие, которые есть у всех душевых кабин

Ролики для дверей
Ручки
Смеситель
Ручной душ
Держатель ручного душа
Сифон слива
Уголки держателя боковых стекол
Крепежные элементы (Саморезы,болтики,шайбочки,хомутки)

Комплектующие которые зависят от комплектации душевой кабины

Форсунки
Тропический душ
Пульт управления опциями
Динамик радио
Лампочки подсветки
Блок питания
Массажер для ног
Парогенератор
Сиденье
И прочее

То есть на этом этапе, вы, зная комплектацию своей душевой кабины, можете визуально перед сборкой осмотреть и понять, что куда прикручивается, или вдруг чего–то не хватает.
