Проектирование ливневой канализации

Предварительные расчеты и проектирование

Реализация планов без расчетов – деньги на ветер. Если система не будет справляться с возложенной на нее владельцем функцией, не стоит вообще браться за ее сооружение, а слишком мощная ливневая канализация частного дома «съест» много финансовых средств.

Требующиеся для расчетов сведения

  • Данные об усредненном количестве осадков, зафиксированных метеорологами в конкретной местности. Найти их можно в СНиПе 2.04.03-85.
  • Периодичность дождей, мощность снегового покрова, необходимая для тех, кто планирует использование системы и для отвода талой воды.
  • Площадь стока. Для точечной разновидности это площадь кровли. Причем не полная величина, а значение ее проекции в плоскости. Для линейной системы площадью стока будет сумма площадей всех обрабатываемых объектов.
  • Физико-механические характеристики грунтов, имеющихся на участке.
  • Наличие и месторасположение имеющихся уже на участке проложенных под землей коммуникаций.

Вычисление объема отводимых стоков

Приведенные выше точные величины количества и интенсивности осадков – результат многолетних исследований физических явлений в атмосфере данной местности. Их найти можно в СНиПе или получить в местной метеослужбе. Дальнейшие вычисления производятся по формуле.

Формула для расчетов расхода атмосферной воды, а также используемые в вычислениях постоянные величины и переменные

Поправочный коэффициент, применяемый в данной формуле:

  • 0,4 для покрытых щебенкой территорий;
  • 0,85 для забетонированных площадок;
  • 0,95 для заасфальтированных участков и дорожек;
  • 1,0 для крыш.

Получили значение объема, затем по таблицам действующего СНиПа определяется требующийся диаметр трубопровода.

Глубина прокладки каналов

Проложить лотки или каналы из труб нужно на той глубине, на которой они обычно укладываются в данном регионе. Точное значение можно выяснить в строительной организации или поинтересоваться у соседей, обустроивших уже свой участок ливневкой. В средней полосе систему отвода дождевых стоков устраивают обычно на глубине 0,3 метра, если диаметр трубопровода или открытых лотков не будет более 50 см. Лотки и трубы с более крупными размерами заглубляют на 0,7 м.

Если на территории уже проложена система дренажа, ливневку располагают выше

Дороговизна земляных работ обычно не стимулирует желание заказчиков профессионального монтажа сильно углубляться в землю. Даже если решено выполнить устройство ливневой канализации своими руками, смысла ее слишком глубоко зарывать нет. Нет резона устанавливать коллекторы и смотровые колодцы ниже уровня сезонного промерзания, как велят ГОСТы. Их можно расположить выше, утеплив теплоизоляционным материалом — геотекстилем и слоем щебня, защищающим сеть от промерзания. За счет незначительного заглубления ощутимо снижается трудоемкость работ.

Утепление ливневой канализации в случае незначительного заглубления выполняется из прослойки геотекстиля и слоя щебня, благодаря защите каналов от промерзания можно ощутимо сэкономить на земляных работах

Однако не нужно забывать о том, что каналы к устройствам сбора и очистки должны подводиться под углом. Значит, уровень места ввода в коллекторный колодец должно быть ниже уровня лотка или трубы, отходящей от дождеприемника. Чтобы точно рассчитать глубину их установки нужно вычертить план участка и с учетом уклона каналов все подсчитать.

Схема устройства ливневки, каналы которой уложены ниже глубины промерзания, изоляционный геотекстиль защищает в этом случае от агрессии грунтовых вод

Стандарты и нормы уклонов

ГОСТом регламентирован минимальный уклон для труб со 150-миллиметровым диаметром 0,008 (величина наклона в мм/м). Трубы, имеющие в сечение 200 мм укладывают под углом 0,007. В зависимости от условий участка уклоны труб могут слегка изменяться. Самый большой уклон 0,02 в зоне присоединения канала к дождеприемнику, так как в этом месте необходимо увеличение скорости самотека воды. Перед пескоуловителями скорость течения должна замедляться для того, чтобы взвешенные частицы могли «осесть», угол наклона там наименьший.

Устройства для сбора воды в системах конвертного типа с дождеприемниками-воронками устанавливают в точках пересечения уклонов.

Проектирование ливневки

Этапы составления проекта

Процесс проектирования состоит из таких этапов:

  1. Проект ливневой канализации: его разработка применительно к конкретному участку.
  2. Согласование данного проекта во всех необходимых инстанциях.
  3. Непосредственное осуществление монтажа ливневой системы на участке.

На первом этапе проектирования происходит разработка документации проекта. Основанием для таких работ является техническое задание, схемы, чертежи. При разработке необходимо опираться на нормативные документы: СНиПы, СанПиНы, ГОСТ 3634-99 и некоторые другие.

Основной документ на данном этапе – техническое задание. Его составляют исходя из пожеланий и требований заказчика, заполняют в соответствии с ГОСТом 19.201-78. В техническом задании отражаются сроки проведения работ, назначение устройства, технические и экономические требования, порядок контроля. При необходимости допускается наличие приложений.

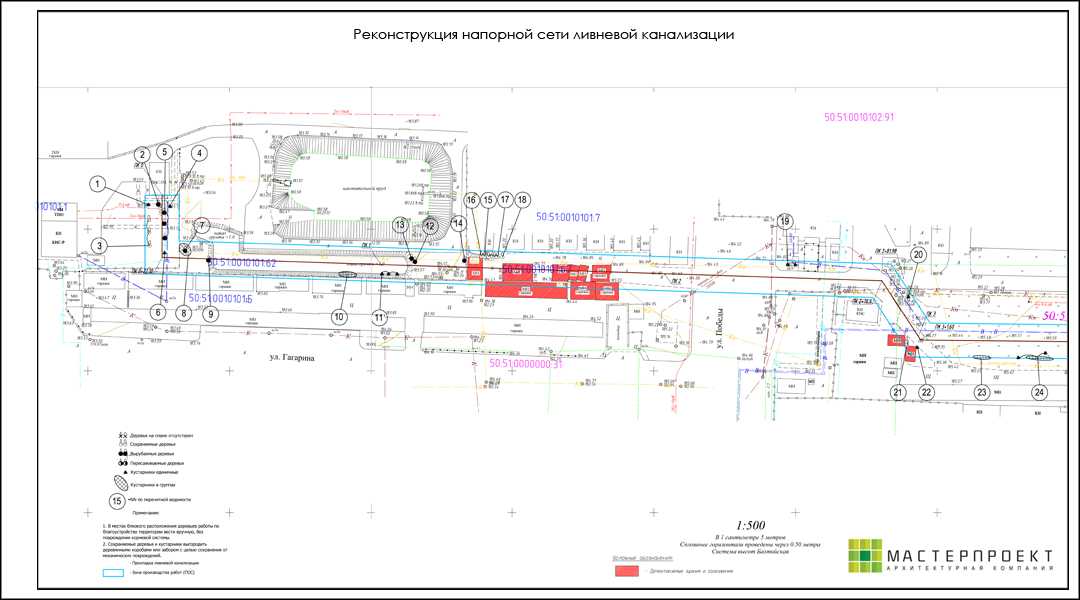

Пример проекта дренажа частного участка

Расчет параметров, входящих в состав проекта

Методика расчета ливневой канализации включает такие ключевые моменты:

  • определение того, какой вид данной канализации необходимо применить: внутреннюю или наружную;
  • выяснение расположения колодцев ливневой канализации, каково будет их количество;
  • расчет необходимой длины труб;
  • подбор сигнализаторов, датчиков и материалов.

На решение влияют такие параметры, как площадь водосбора, присутствие в непосредственной близости водоемов (естественных либо искусственных), максимальное количество осадков и среднестатистическая норма их выпадения, скорость, с которой движутся стоковые воды и прочие факторы, которые могут характеризовать данный объект.

Расчет расхода воды и сечения труб ливневки описаны в статье «Расчет ливневой канализации».

Для того чтобы иметь представление о денежных инвестициях, вложенных в организацию данной системы, составляется смета на ливневую канализацию. В нее включают стоимость всех составляющие, а именно:

  1. Водосборников точечного типа.
  2. Системы труб, отводящих воду.
  3. Разного назначения колодцев ливневой канализации.
  4. Фильтров, очищающих стоки.

Смета должна учитывать стоимость всех элементов системы

Если необходимо, смету можно дополнить прочими элементами по желанию заказчика.

Одной из важных частей, которую включает схема ливневой канализации, является колодец. В зависимости от его вида, он может собирать сточные воды, распределять их для очистки, отбора проб воды, размывания осадков, измерения параметров потока, осмотра и обслуживания подземных коммуникаций.

Процесс проектирования дождевой канализационной системы имеет свои особенности, которые включают в себя:

  • трассировку;
  • расчет гидравлических параметров;
  • конструирование элементов системы, их связывание.

Трассировка необходима для того, чтобы осуществлять сбор дождевых и талых вод с конкретной территории и отводить их к месту выпуска или очистки.

Виды ливневой канализации

Перед тем, как начать выполнять расчеты, следует определиться с видом ливневой канализации. Совет! Несмотря на то, что глубинная дренажная система и ливневая канализация часто строятся параллельно, по требованиям СНиП они не должны объединяться. Их размещают параллельно, одна над другой, при этом ливневая система должна находиться выше дренажной.

Виды ливневок по способу отвода воды

Существует три типа систем водоотведения воды, выпадающей в виде осадков:

Закрытые водоотводы. Это самый сложный вариант, для его воплощения нужно выполнить серьезный гидравлический расчет, чтобы правильно выбрать диаметр труб. Вода в этом случае, собирается в специальные сборники – дождеприемники, лотки. Затем собранная влага поступает в систему труб, по которым передвигаются самотеком или при помощи насосных станций. Вода поступает в коллекторы, откуда выводится за пределы участка, пример возможного направления вывода – водоемы, овраги или дренажные установки.

  • Открытые водоотводы. Этот вариант, напротив, является самым простейшим. В этом случае, влага собирается и отводится при помощи системы лотков, установленных в канавы, выкопанные с наклоном к коллектору. Лотки сверху прикрываются декоративными съемными решетками.
  • Смешанные водоотводы. Этот вариант обустройства системы предусматривает установку элементов обоих названных выше типов. Смешанные водоводы строят с целью сокращения затрат на устройство закрытых систем.

Если планируется строить систему закрытого или смешанного типа, то для частных строений используют трубы, диаметр которых составляет от 100 до 150 мм. Более точно определить диаметр труб можно путем расчетов с учетом поправочных коэффициентов. При выполнении расчетов учитывается не только диаметр, но и уровень уклона труб для обеспечения оптимальной скорости движения потока.

Виды ливневок по типу водоотводов

  • Точечный сбор воды. Он осуществляется при помощи установки локальных дождеприемников, соединенных трубами в единую сеть. Планировать установку точек забора нужно в проблемных местах, например, под водосточными трубами и в низинах на территории домовладения.
  • Линейный сбор воды. Этот вариант подходит для сбора влаги с больших территорий, пример таких территорий – асфальтированные площадки, бетонные дорожки и пр.

Это интересно: Почему нельзя бросать туалетную бумагу в унитаз: разъясняем подробно

Глубина заложения ливневой канализации

Расчетной глубиной, принимаемой при проектировании сети, согласно СНиП 2.04.03-85 является глубина, применяемая в данном регионе.

Оптимальной глубиной закладывания трубопроводов ливневой канализации является такая, при которой объем земляных работ является минимальным, а так же обеспечивается целостность труб, избежать промерзание коммуникаций и образования в ней льда.

Расчет ливневой канализации предусматривает определение уклона по следующему принципу: если внутренний диаметр трубы 200 мм, значение уклона должно быть 0,007 и более, а при диаметре 150 мм – больше 0,008. При некоторых условиях значения допускается снизить соответственно до 0,005 и до 0,007 для заданных диаметров.

Для открытых водостоков уклон равняется:

  • Канал для отведения стоков – 0,003
  • Лоток дороги, покрытие которого состоит из асфальтобетона – 0,003
  • Лоток дороги, уложенный щебнем или брусчаткой – 0,004
  • Лоток, покрывающийся булыжниками – 0,005
  • Канава, имеющая отдельное расположение – 0,005

Можно сделать вывод, что уклон имеет прямопропорциональную зависимость от шероховатости материала – чем она больше, тем больше и значение уклона. С диаметром определение обстоит иначе – с его увеличением число уклона уменьшается.

Значения, которые представлены в нормативной документации, являются эмпирически выведенными, то есть они выводились исходя из данных, получаемых с большого количества готовых систем. Правильно осуществив проектирование и расчет ливневой канализации, система получится надежной, и срок ее эксплуатации будет долгим.

Составляющие элементы водоотлива для крыши

Ливневая система состоит из таких элементов:

  1. Желоб. Это главная часть конструкции, которая фиксируется непосредственно под скатом кровельного материала и принимает потоки воды. Устанавливается он по периметру сооружения под небольшим уклоном.
  2. Воронка. С ее помощью вода направляется в сливную трубу. Для предупреждения попадания крупного мусора или листьев воронку в верхней ее части лучше оснастить защитной сеткой.
  3. Элементы для слива жидкости в канализацию.
  4. Внутренние и внешние углы.Применяются в сложной конструкции.
  5. Муфты. Они служат для соединения желобов, если конструкция длинная.
  6. Колено. Элемент устанавливается в нижней части слива и отводит жидкость дальше от сооружения.
  7. Кронштейны и хомуты. Это соединительные элементы для труб и фиксации желобов.
  8. Заглушка. Она устанавливается для ограничения потока воды.

Приобрести можно как стандартную систему, так и заказать изготовление индивидуального проекта.

Индивидуальный расчет уклона

Прокладка канализационных труб своими руками в частном доме проводится по стандартам, которые значатся в СНиП. Но можно рассчитать параметры по обустройству сетей канализации и водопровода самостоятельно. Для этого используют следующую формулу:

V√H/D ≥ K, где:

  • К – особый коэффициент, учитывающий свойства материала, который был использован при изготовлении трубы;
  • V – скорость прохождения сточных вод;
  • H – наполняемость трубы (высота потока);
  • D – сечение (диаметр) трубы.

Уклон канализационных труб можно рассчитать самостоятельно

Пояснения:

  • коэффициент К, для труб из гладких материалов (полимерных или стеклянных), должен быть равен 0,5, для металлического трубопровода – 0,6;
  • показатель V (скорость потока) – для любого трубопровода составляет 0,7-1,0 м/с;
  • соотношение H/D – говорит о наполнении трубы, и должно иметь значение от 0,3 до 0,6.

Внутренние и внешние канализационные системы

Выполняя прокладку сетей канализации и водопровода в частном доме, следует учитывать некоторые особенности, которые обуславливаются месторасположением их отдельных участков.

Внутренние системы

При монтаже труб канализации в частном доме в основном применяются два их диаметра – 50 мм и 110 мм. Первый для водоотвода, второй для унитаза.  Прокладку канализационной трубы следует проводить в соответствии со следующими рекомендациями:

  • поворот трубопровода (при его горизонтальном расположении) не следует делать под углом в 90 градусов. Для изменения направления отводы лучше устанавливать под углом в 45 градусов, это значительно облегчает проход основного потока и уменьшает вероятность скопления твердых частиц;
  • в местах поворотов системы следует установить фитинги для ревизии и удобства прочистки или демонтажа в случае засорения;
  • на коротких отдельных участках, допустимо увеличивать наклон, превышая рекомендуемую норму. Такой короткой веткой канализации может быть труба, соединяющая унитаз со стояком;
  • на каждом отдельном участке уклон трубопровода должен быть равномерным, без резких перепадов, потому что их наличие может создать условие для возникновения гидравлического удара, последствиями которого станет ремонт или демонтаж уже работающей системы.

Внешние (наружные) системы

Правильная прокладка и монтаж канализационных труб необходима не только внутри, но и вне частного дома, от точки выхода внутренней канализации до септика.

Поэтому следует обратить внимание на следующие моменты:

  • прокладка канализационных сетей проводится в траншеях глубиной от 0,5 до 0,7 метра. Величина заглубления зависит от характеристик грунта и корректируется под конкретные условия;
  • при подготовке траншей, следует использовать песок на их дне, для возможности установления правильного уклона за счет его подсыпки;
  • заранее просчитанный уклон (на погонный метр) выделить ориентиром из шнура натянутого между вбитыми колышками. Это позволит избежать ненужных просадок или возвышений канализационной системы на отдельных участках;
  • после укладки труб на дно траншеи, еще раз проверить наличие правильного уклона, и в случае необходимости поправить его за счет песчаной подушки.

Ливневая канализация

Такая же требовательная к уклону система, и ее присутствие обязательно для устранения образований скопления воды на поверхности почвы при выпадающих осадках.

Прокладка ливневой канализации

При обустройстве ливневки, учитываются те же параметры, что и для основной канализации – диаметр трубы и материал из которого она изготовлена. Средние показатели по уклону:

  • для труб с диаметром 150 мм – показатель варьируется в пределах от 0,007 до 0,008;
  • при 200 мм сечении – 0,005 до 0,007.

На частных подворьях можно обойтись и открытыми ливневыми водоотводами.

Но и при такой системе отведения воды уклон должен присутствовать:

  • для водоотводных канав – 0,003;
  • для лотков из бетона (полукруглых или прямоугольных) – 0,005.

Когда производится укладка канализационных труб какой уклон канализационной трубы должен быть?

Схема устройства ливневой канализации для частного дома

Для нормальной работы канализации величина уклона должна быть в соответствии с рекомендуемыми нормами по СНиП, или просчитаны по специальной формуле.

Если придерживаться проверенных временем и эксплуатацией норм – системам канализации и водопровода многие годы не потребуется ремонт или демонтаж.

Устройство очистного сооружения ливневой канализации

Конструкция очистного сооружения ливневки состоит из:

  1. Резервуара для хранения жидкости.
  2. Пескоуловителя.
  3. Нефте- или маслоуловителя.
  4. Сорбционного блока.

Емкость, в которой собирается жидкость, подключается к ливневой канализационной сети, обеспечивающей прием и транспортировку воды к месту ее хранения. Этот элемент конструкции раскрывает свое предназначение в то время, когда уровень атмосферных осадков превышает количество, которое может переработать очистное сооружение. Таким образом, резервуар для хранения воды позволяет защитить очистные сооружения от слишком высоких нагрузок. Из резервуара вода проходит дальше по системе, где и происходит ее очистка.

Пескоуловители обеспечивают первичную очистку воды. Данное устройство извлекает из жидкости большую часть твердых частиц, имеющих большой (по сравнению с водой) вес. Пескоуловитель может очистить ливневые стоки от 65% загрязнений. Эти элементы системы довольно требовательны к очистке, поэтому ее нужно проводить хотя бы раз в три месяца.

Масло- или нефтеуловители являются обязательным элементом очистного сооружения ливневой канализации, если есть необходимость соблюдать нормы сброса сточных вод в водоем. Принцип действия устройств заключается в следующем: сначала нефть или масло отсеиваются, после чего они собираются в крупные фракции. В дальнейшем эти грязевые комки всплывают наверх, и их можно извлечь вручную, воспользовавшись специальными приспособлениями или выполнив промывку устройства.

Сорбционный блок – это конструктивный элемент, завершающий цикл очистки ливневых стоков. Устройство извлекает из воды самые маленькие частицы грязи и остатки нефтепродуктов. Проходя через несколько фильтров, вода оставляет на них большую часть оставшихся загрязнений. Для очистки сорбционного блока необходимо регулярно менять фильтрующие детали.

Иногда ливневые очистные сооружения включают в себя дополнительные приспособления, но вышеперечисленные устройства являются обязательными.

Классификация видов “ливневок”

Практика строительства различного рода сооружений показывает применение трёх видов систем, каждая из которых отличается способами сбора и отвода продуктов атмосферных осадков:

  1. На основе открытых каналов и лотков (арычная).
  2. На базе закрытых колодцев и трубопроводов (закрытая).
  3. На основе комбинированного решения (смешанная).

Первый проект реализуется на практике путём сооружения каналов, соединяющих водосборные лотки между собой и, в конечном итоге, отводящих собранную воду за пределы намеченной территории.

Галерея изображений

Фото из

Линейный вариант ливневой канализации

Укладка лотка линейной системы

Точечный вид ливневой канализации

Подключение точечных дождеприемников

Все эти элементы ливневой канализации имеют открытое сообщение с окружающей средой. Для строительства таких сооружений требуется относительно небольшое количество ресурсов и материалов.

Схему ливневой канализации закрытого типа следует считать более совершенной в конструкторском плане. Здесь возводят скрытые водоотводные линии, а также систему дождеприёмников – специальных промежуточных резервуаров-накопителей.


Ливневая канализация открытого типа в промышленном исполнении. Основными элементами конструкции выступают бетонные лотки, поверх которых накладываются решётчатые металлические листы. По такому же принципу строятся открытые схемы ливневок для частного домостроения

Отвод собранной воды осуществляется по сетям трубопроводов, проложенных и скрытых под землей. Как правило, выводятся собранные продукты атмосферных осадков на очистные сооружения и далее в акватории естественных водоёмов.

Третий вариант – смешанная ливневая канализация. Она сооружается на базе монтажных компонентов, предназначенных для систем как открытого, так и зарытого типа.

Проектирование смешанной ливневой канализации ведётся исходя из рациональности эксплуатации системы на отдельных участках местности. Не последнюю роль в решении выбора комбинированного варианта играет финансовая сторона его реализации.

Отдельно следует выделить арычную (лотковую) систему сбора и отвода дождевой воды. Этой схеме ливневой канализации, вместе с простой схемой её изготовления, присуща универсальность эксплуатации.


Арычная ливневая канализация имеет преимущества в том, что вместе с функцией отвода дождевой воды может исполнять роль поставщика влаги для сельскохозяйственных насаждений. Также это экономичный вариант строительства по сравнению с другими проектами

Благодаря арычной конструкции реально организовать не только вполне эффективный водоотвод продуктов атмосферных осадков. Эту же систему можно успешно применить в качестве оросительной конструкции, к примеру, для нужд приусадебного (дачного) хозяйства.

Этапы монтажа

Для внутренней канализации используются серые трубы

Монтировать домашнюю канализацию нужно с внутренней её части. Во всех комнатах, имеющих сантехническое оборудование (кухня, санузел, бассейн, сауна) монтируют трубы в сторону стояка. Разводку делают из туб диаметром 50 мм. К унитазу подключают трубу сечением 110 мм.

Все стыки, соединения обязательно обрабатывают герметиком. В местах выводов под бытовую моющую технику устанавливают заглушки.

Стояк подводят к фундаменту, в котором заранее пробито отверстие диаметром 130-160 мм. В него обязательно вставляют металлическую гильзу. Через неё выводят трубу коллектора наружу. Место вывода наружной трубы качественно утепляют, зазоры между гильзой и фундаментом бетонируют.

Внешняя канализация

Первоначально придется выкапывать траншеи под коллектор. Их роют от самого выхода трубы из дома и вплоть до предполагаемого места расположения септика. Глубина копки зависит от уровня промерзания грунта в регионе, как правило, составляет не менее 70-90 см. Верхний край уложенной трубы должен находиться на этой отметке от поверхности грунта.

В ходе копки траншей соблюдают заданный СНиП уклон. Конечный приемник стоков должен располагаться ниже выхода канализационной трубы из дома. Далее работают так:

  • На дно траншей насыпают подушку из песка и хорошо трамбуют её.
  • На основу укладывают трубы, надежно соединяя их.
  • Полностью собранную систему проверяют на герметичность. Если протечек нет, вода из дома уходит свободно, можно проводить засыпку коллектора. Грунт при этом сильно не трамбуют. Он со временем усядется сам. При необходимости потом подсыпают еще земли сверху.

Устройство септика

На конечном этапе работ при монтаже частной канализации нужно построить самодельный септик. В качестве самого простого варианта можно использовать резервуар в виде пластиковой бочки. Некоторые строят приемник для нечистот из автомобильных покрышек, бетонных колец. С пластиком работать проще. Принцип монтажа двухкамерного септика выглядит так:

Под резервуары копают ямы в соответствии с параметрами бочек. При этом глубину и ширину котлована увеличивают на 30-40 см под основание и засыпку.
Дно ямы тщательно трамбуют. Насыпают песчаную подушку из увлажненного песка. Его хорошо уплотняют.
На песок под первой камерой ставят деревянную опалубку и наливают бетонный раствор толщиной 20-30 см.
Дно второго резервуара делают дренажным. На подушку из песка насыпают слой мелкого щебня, а сверху — битый кирпич или булыжник.
После высыхания раствора устанавливают оба резервуара рядом друг с другом

Важно, чтобы не было перекосов.
Обе камеры соединяют переливной трубой на уровне 40 см от дна бочек.
К первому приемнику в верхней его части подводят сливную/сточную трубу. Все стыки хорошо герметизируют.
Резервуары заполняют водой и только после этого производят их засыпку с тщательной трамбовкой грунта

Если бочки не заполнить водой, впоследствии в почве они могут лопнуть.
Верх камер септика накрывают люками.

Если бочки не заполнить водой, впоследствии в почве они могут лопнуть.
Верх камер септика накрывают люками.

Пример расчета ливневой канализации

Некоторые проектировщики не вдаются в детали расчета ливневой канализации, оперируя рекомендуемыми значениями диаметров труб, которые указаны в СНиП. Для безнапорных сетей в качестве водоотвода обычно используют трубопровод диаметром 200-250 мм. Именно такой размер гарантирует оптимальную скорость движения поверхностных стоков в случае интенсивных осадков.Вместе с тем правильно выполненный расчет способствует более целесообразному распоряжению бюджетом, поскольку для нормальной функциональности ливневой сетимогут подойти трубы меньшего диаметра.

Расчет диаметра трубы позволяет уменьшить затраты без ущерба для функциональности системы

В качестве примера рассчитаем параметры водосточной трубы для крыши частного дома площадью 100 м² (0,01 га), расположенного в одном из населенных пунктов Московской области:

  1. Согласно карте интенсивности дождя параметр q20 для Москвы и близлежащих районов составляет 80 л/с. Коэффициент поглощения влаги для кровли равен 1. Исходя из этих данных, рассчитываем расход дождевых вод:

Qr =80·0,01 = 0,8 л/с

  1. Поскольку уклон кровли в частном доме, как правило, существенно превышает показатель 0,03 (3 см на 1 м), коэффициент заполнения свободной емкости во время напорного режима принимаем равным 1. Таким образом:

Q = Qr = 0,8 л/с

  1. Зная показатель расхода дождевой воды, можно не только произвести расчет диаметра ливневой канализации, но и определить необходимый уклон стока. Для этого воспользуемся справочником А.Я. Добромыслова «Таблицы для гидравлических расчетов трубопроводов из полимерных материалов. Безнапорные трубопроводы». Согласно расчетным данным, которые представлены в таблицах, для показателя расхода 0,8 л/с подойдут трубы с такими параметрами:
  • диаметр 50 мм, уклон 0,03;
  • диаметр 63 мм, уклон 0,02;
  • диаметр 75 мм (и выше), уклон 0,01.

Уклон трубы обратно пропорционален ее диаметру

  1. Материал трубопровода.

СНиП допускает использование труб из асбестоцемента, стали и пластика (ПВХ). Асбестоцементный трубопровод, хоть и является экономичным вариантов, сегодня применяется достаточно редко из-за хрупкости материала и большого веса (1 метр 100-миллиметровой трубы весит 24 кг). Стальные трубы значительно легче асбестовых, тем не менее они склонны к коррозии. Поэтому дляливневок чаще всего используютсятрубы из ПВХ, которые совмещают в себе малый вес, простоту монтажа и длительный срок эксплуатации.

  1. Глубина прокладки подземной части.

Оптимальное расположение трубы – ниже уровня промерзания грунта и выше уровня грунтовых вод. Поскольку не каждая местность позволяет соблюсти данное условие, допускается прокладка трубопровода на небольшой глубине, однако не ближе 70 см к поверхности.

  1. Монтаж стояков.

Отвод дождевой воды с крыши осуществляется посредством стояков, под которыми размещаются точечные или линейные дождеприемники. Вертикальные водоотводы крепятся к стене с помощью хомутов. Расчет интервала крепления стояков ливневой канализации выполняется с учетом материала трубы. Для ПВХ хомуты размещаются с интервалом 2 м, для стали – 1-1,5 м.

  1. Охранная зона.

СНиП предусматривает организацию так называемых охранных зон вблизи расположения ливневой сети. На расстоянии менее 3 м от трубопровода запрещено возводить строительные объекты, сажать кусты и деревья, устраивать свалку мусора, обустраивать парковочное место.

Типовая схема ливневки частного дома

Проектирование системы отвода дождевой воды является важным этапом строительства жилого дома или промышленной площадки. В данной статье приведены формулы для грубого расчета диаметра трубопровода, поскольку они не учитывают такие параметры, как трение воды о внутреннюю поверхность трубы, количество изгибов и соединений в системе и др.  Для более точного расчета ливневой канализации существуют специальные программы, которые можно найти в интернете. Однако самый верный метод – доверить проектирование специалистам, которые учтут все нюансы и предложат наиболее эффективный и экономически выгодный вариант.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Коммуникации
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
