Расчет и выбор сечения кабеля для электропроводки в жилом помещении

Неправильный подбор проводки в жилом помещении приводит к систематическому перегреву жил и риску короткого замыкания. Ошибка в расчетах может стоить владельцу значительных средств при необходимости полной замены сети. Процесс выбора сечения кабеля требует времени на изучение нагрузок (около 2-3 часов) и строгого соблюдения норм ПУЭ. Правильный расчет сечения кабеля исключает вероятность пожара и обеспечивает стабильную работу электроприборов.

Основы электротехнических расчетов

Электромонтаж начинается с понимания базовых физических величин. Мощность приборов измеряется в ваттах, сила тока — в амперах, а напряжение в сети составляет 220 вольт. Для корректного подбора проводки необходимо руководствоваться нормами ПУЭ (Правила устройства электроустановок). Оценка сложности работ зависит от количества точек потребления, а время на точные расчеты обычно занимает несколько часов.

Выбор кабельной продукции

Для внутренней разводки чаще всего используют медный провод марок ВВГнг или NYM. Медь обладает более высокой проводимостью и гибкостью по сравнению с алюминием, который сейчас запрещен в жилых комнатах. Маркировка кабеля указывает на материал изоляции и наличие заземления. Стоимость кабеля варьируется в зависимости от сечения и бренда производителя.

• ВВГнг — стандартный медный кабель с не поддерживающей горение изоляцией.
• NYM — кабель с дополнительным заполнителем, удобен в монтаже.
• Медный провод 1.5 мм2 — оптимален для линий освещения.
• Медный провод 2.5 мм2 — стандарт для розеточных групп.
• Медный провод 4 мм2 — используется для подключения мощных электроплит.
• Алюминиевый провод — применяется только в магистральных сетях.
• Изоляция ПВХ — обеспечивает защиту от короткого замыкания.
• Трехжильный кабель — включает фазу, ноль и заземление.

Инструментарий для монтажа

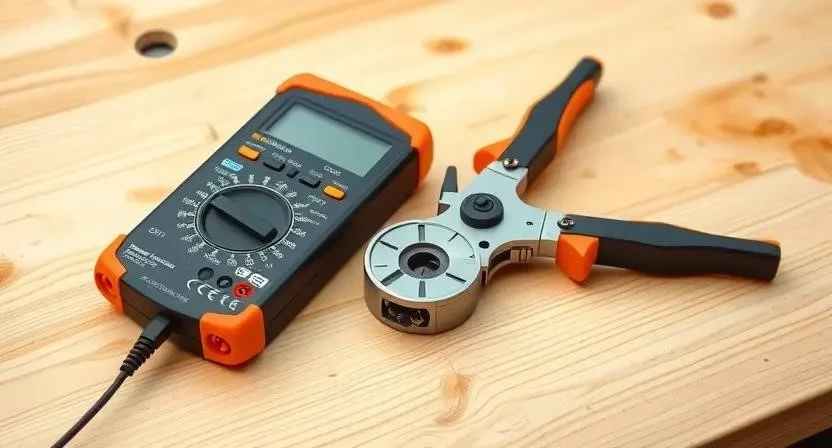

Качественный инструмент ускоряет процесс и гарантирует надежность соединений. Стриппер позволяет быстро производить зачистку жил без повреждения металла. Мультиметр необходим для проверки целостности цепи и замера напряжения. Рулетка используется для точной разметки трасс, а гофротруба защищает кабель от механических повреждений.

Планирование электросети

Первым делом составляется детальная схема расстановки всей техники и мебели. Это позволяет точно определить точки потребления и избежать лишних петель кабеля. Стены и пол в зоне работ защищаются пленкой. Отдельное место выделяется под сборку электрощита, который должен быть доступен для обслуживания.

Подготовка основания и прокладка

Процесс подготовки поверхности требует точности для обеспечения пожарной безопасности. Сначала размечаются трассы прохождения кабеля строго вертикально или горизонтально. После этого выполняются основные этапы монтажа.

1. Разметка трасс прохождения кабеля (30 мин).
2. Сверление отверстий под подрозетники (1 час).
3. Штробление стен под гофру (4 часа).
4. Очистка каналов от строительного мусора (30 мин).
5. Установка подрозетников на гипс или шпаклевку (1 час).
6. Проверка заземления в вводном щите (20 мин).
7. Прокладка гофротрубы по маршруту (2 часа).
8. Затяжка кабеля в гофру (2 часа).
9. Фиксация кабеля клипсами или стяжками (1 час).
10. Маркировка концов проводов для удобства сборки (30 мин).

Пример из практики: Однажды при монтаже в старом фонде я обнаружил, что старые штробы были забиты бетонной крошкой, что привело к залому кабеля. Пришлось переделывать участок, чтобы избежать перегрева в месте изгиба.

Технические особенности монтажа

Температура окружающей среды напрямую влияет на допустимую нагрузку. При прокладке нескольких кабелей в одном пучке внутри гофры возникает эффект взаимного нагрева, что требует увеличения сечения. Важно соблюдать идентичность сечения жил фазы и нуля для предотвращения перекоса нагрузок. Влажность помещения также должна учитываться при выборе марки изоляции.

Типичные ошибки при подборе

Ошибки при выборе сечения кабеля часто становятся причиной аварий. Самым опасным является несоответствие автоматического выключателя и сечения провода. Если автомат имеет слишком высокий номинал, кабель перегреется раньше, чем сработает защита.

1. Установка автомата на 25А на кабель 1.5 мм2 (риск расплавления изоляции).
2. Использование алюминия в жилых комнатах из-за его хрупкости и окисления.
3. Применение слишком тонкого кабеля для кухни, где работают чайник и духовка.
4. Игнорирование падения напряжения на линиях длиннее 30 метров.
5. Отсутствие заземления в мокрых зонах помещения.

Пример из практики: В одном из проектов заказчик сэкономил, используя кабель 1.5 мм2 для розеток. После одновременного включения обогревателя и стиральной машины кабель начал греться, что выявил тепловизор.

Экономика электромонтажа

Стоимость материалов зависит от выбранного сечения и бренда. Качественный кабель ГОСТ стоит дороже, но имеет реальное сечение, в отличие от дешевых ТУ-аналогов. Экономия при правильном расчете достигается за счет исключения лишнего метража.

Эксплуатация и проверка сети

После завершения работ рекомендуется провести ревизию всех соединений через год эксплуатации. Проверка температуры кабеля под максимальной нагрузкой с помощью бесконтактного термометра позволяет выявить слабые места. Срок службы качественной изоляции составляет около 30 лет при соблюдении температурного режима.

Пример из практики: При плановом осмоте через год обнаружил ослабление винта в клеммнике. Своевременная затяжка предотвратила окисление контакта и перегрев провода.

Современные способы проектирования

Для минимизации ошибок можно использовать альтернативные подходы к проектированию. Специализированные калькуляторы позволяют точно рассчитать падение напряжения. Заказ профессионального проекта исключает риск перегрузки сети.

• Онлайн-калькуляторы сечения по мощности приборов.
• Заказ профессионального электропроекта у инженера.
• Применение кабелей с повышенной термостойкостью.
• Использование медных шин в распределительных щитах.
• Монтаж в металлических трубах для усиленной защиты.
• Установка УЗО для защиты от утечек тока.
• Применение безвинтовых пружинных клемм.

Ответы на частые вопросы

Можно ли заменить 2.5 на 1.5 мм2?
Нет, это приведет к перегрузке жил и их перегреву при стандартной нагрузке розеток.

Что будет, если поставить автомат на 25А на кабель 2.5 мм2?
Это допустимо, но находится на пределе возможностей кабеля; для безопасности лучше использовать автомат на 16А.

Какой кабель лучше для кухни?
Рекомендуется использовать ВВГнг-LS сечением 2.5 мм2 для розеточных групп.

Как проверить реальное сечение кабеля?
С помощью штангенциркуля (замер диаметра жилы) или путем измерения сопротивления мультиметром.

Нужна ли гофра в бетоне?
Да, она защищает изоляцию от агрессивного воздействия бетона и позволяет заменить кабель без демонтажа стены.

Можно ли соединять медь и алюминий напрямую?
Категорически запрещено, так как возникает гальваническая пара; используйте специальные клеммники.

Что такое падение напряжения?
Это снижение вольтажа на длинных участках провода, что может привести к некорректной работе техники.
