Организация электросети начинается с выбора способа прокладки кабеля, где скрытый монтаж является наиболее востребованным решением. Реализация данной задачи требует точного проектирования, так как любые ошибки после отделки стен исправляются с большим трудом. Стоимость таких работ обычно выше открытого способа на 30-50%, а время выполнения увеличивается за счет этапов штробления и заделки штроб. Рассматривая вариант, когда выбирается скрытая проводка плюсы и минусы, важно учитывать технические регламенты и особенности конструкции здания. Грамотный подход обеспечивает безопасность эксплуатации здания на десятилетия.
Принципы устройства скрытых электросетей
Данный метод предполагает размещение кабельных линий внутри строительных конструкций — стен, перекрытий или потолков. Основная цель заключается в том, чтобы полностью скрыть коммуникации от глаз, обеспечив при этом их надежную работу. Система базируется на использовании специальных защитных оболочек и соблюдении строгих норм электробезопасности. Подобный подход стал стандартом современного ремонта, поскольку позволяет реализовать любой дизайн-проект без визуального загромождения пространства проводами.
Технические требования к материалам

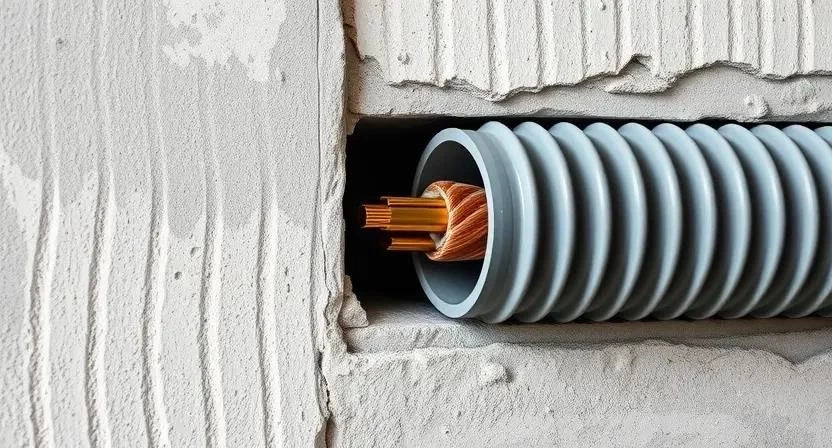

Для монтажа используется кабель с индексом ВВГнг-LS, который отличается пониженным дымо- и газовыделением при горении. Сечение провода подбирается исходя из предполагаемой нагрузки: для освещения обычно применяют 1.5 мм², для розеточных групп — 2.5 мм². Согласно нормам ПУЭ, линии должны прокладываться строго вертикально или горизонтально, без диагональных переходов. Применение гофрированных труб из ПВХ или ПНД обязательно в бетонных конструкциях для защиты изоляции и возможности частичной замены кабеля.
- Кабель ВВГнг-LS (разного сечения)
- Гофрированная труба ПВХ
- Распределительные коробки
- Подрозетники для бетона и гипсокартона
- Изолента или термоусадочные трубки
- Крепежные клипсы и дюбель-хомуты
- Штукатурная смесь для заделки штроб
- Маркировочные бирки для линий
| Характеристика | Значение | Что означает |
|---|---|---|
| Марка кабеля | ВВГнг-LS | Не поддерживает горение, низкое дымовыделение |
| Сечение (свет) | 1.5 мм² | Оптимально для нагрузки до 3-4 кВт |
| Сечение (розетки) | 2.5 мм² | Выдерживает нагрузку до 5-7 кВт |
| Материал гофры | ПВХ / ПНД | Защита от механических повреждений и влаги |
| Стандарт | ПУЭ | Правила устройства электроустановок |
Технология проведения электромонтажных работ
Процесс начинается с детальной разметки всех точек подключения и трасс прохождения кабеля. Затем выполняется штробление — создание канавок в стенах с помощью специального инструмента. После этого кабель укладывается в гофру и фиксируется в штробах. Завершающим этапом становится заделка пазов штукатурным раствором. Сравнение с открытым способом показывает, что скрытый монтаж значительно сложнее и грязнее, но результат выглядит эстетически безупречно.
Личный опыт №1: При работе с бетонными стенами в новостройке обнаружилось, что обычный перфоратор создает слишком много пыли и шума, что привело к конфликту с соседями. Использование штробореза с подключенным промышленным пылесосом сократило время работ в два раза и сохранило чистоту в помещении.

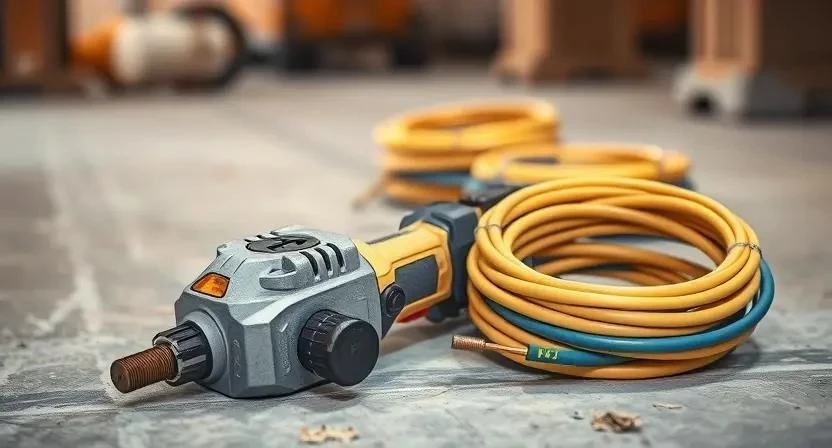

- Штроборез или перфоратор
- Строительный пылесос
- Уровень или лазерный нивелир
- Откусыватель кабеля / стриппер
- Отвертки с диэлектрическими ручками
- Дрель или шуруповерт
- Рулетка и карандаш
Пошаговый алгоритм реализации:
- Разметка расположения розеток, выключателей и трасс (2-4 часа).
- Прорезание краев штробы штроборезом (4-8 часов).
- Выбивание основания канала перфоратором (4-8 часов).
- Бурение отверстий под подрозетники (2-4 часа).
- Монтаж распределительных коробок (2-3 часа).
- Прокладка кабеля в гофре по штробам (6-10 часов).
- Фиксация линий с помощью клипс или раствора (3-5 часов).
- Подключение проводов в коробках и щитке (5-8 часов).
- Проверка целостности изоляции тестером (1-2 часа).
- Заделка штроб штукатуркой (4-8 часов).
- Высыхание раствора (от 24 до 72 часов).
- Установка механизмов розеток и выключателей (3-5 часов).
Важные нюансы технологии включают соблюдение температуры в помещении (не ниже +5°C) и контроль влажности при заделке штроб. Ошибки новичков часто связаны с глубоким штроблением несущих стен, что может нарушить их прочность. Безопасность обеспечивается полным обесточиванием сети и использованием средств индивидуальной защиты.
Соблюдайте следующие правила безопасности:
- Отключите электропитание на главном рубильнике.
- Используйте только сертифицированный инструмент.
- Не прокладывайте кабель рядом с трубами отопления.
- Соблюдайте минимальное расстояние от газовых труб.
- Проверяйте отсутствие напряжения перед каждым касанием проводов.
Долговечность и эксплуатация системы
Срок службы правильно смонтированной скрытой сети достигает 30-50 лет. Защита кабеля слоем бетона или штукатурки минимизирует риск механических повреждений от домашних животных или случайных ударов. Однако модернизация такой системы сопряжена с трудностями: добавление новой розетки требует повторного вскрытия отделки стен. Своевременное составление схемы разводки позволяет избежать повреждения линий при последующем сверлении стен.
Личный опыт №2: Столкнулся с ситуацией, когда владелец дома решил повесить полку, не имея схемы проводки, и просверлил кабель. Из-за того, что линия была в гофре, короткого замыкания удалось избежать, но пришлось вскрывать кусок стены для замены поврежденного участка.
Эстетическая составляющая
Главным преимуществом является полное отсутствие видимых проводов, кабель-каналов и обрезительных элементов. Стены остаются идеально ровными, что позволяет использовать любые стили интерьера — от строгого минимализма до классики. Отсутствие внешних коммуникаций облегчает уборку и исключает накопление пыли на проводах, создавая ощущение чистоты и завершенности пространства.
Анализ стоимости реализации
Затраты на скрытый монтаж складываются из стоимости более дорогих материалов (гофра, специализированный кабель) и оплаты трудоемких процессов. Основную часть сметы занимает штробление и последующая отделка поверхностей. В открытом способе эти этапы отсутствуют, что делает его дешевле, но менее привлекательным с точки зрения дизайна.
Личный опыт №3: Решил выполнить штробление стен самостоятельно, арендовав штроборез на выходные. Это позволило сэкономить около 15 000 рублей на оплате работы мастера, при этом качество канавок оказалось приемлемым для последующей штукатурки.
| Статья расходов | Скрытый монтаж (средне) | Открытый монтаж (средне) | Разница |
|---|---|---|---|
| Кабель и гофра | Высокая стоимость | Средняя стоимость | +20% |
| Работа по прокладке | Дорого (штробление) | Дешево (крепление) | +100% |
| Отделочные работы | Требуется заделка | Не требуются | +40% |
| Инструмент | Спец. оборудование | Базовый набор | +50% |
| Высокий | Низкий | +60-80% |
Преимущества и недостатки скрытой электропроводки
Выбор в пользу данного метода обоснован стремлением к эстетике и защищенности линий. Однако высокая цена и сложность доступа к коммуникациям являются сдерживающими факторами. Важно найти баланс между желаемым видом интерьера и бюджетом на ремонт.
| Критерий | Преимущества (Плюсы) | Недостатки (Минусы) |
|---|---|---|
| Внешний вид | Идеально гладкие стены | Нет визуального контроля |
| Защита | Защита от внешней среды | Сложность поиска обрыва |
| Монтаж | Постоянный результат | Шум, пыль, трудоемкость |
| Ремонтопригодность | Долговечность материалов | Необходимость демонтажа отделки |
| Стоимость | Повышение стоимости жилья | Высокие начальные затраты |
Рекомендации по выбору типа проводки
Тип жилья напрямую влияет на целесообразность выбора способа монтажа. В новостройках скрытая проводка является безальтернативным вариантом на этапе черновых работ. В старом фонде иногда проще использовать качественные кабель-каналы, чтобы не перегружать ветхие стены штроблением.
| Тип помещения | Рекомендуемый тип | Причина выбора |
|---|---|---|
| Новостройка | Скрытая | Возможность монтажа до отделки |
| Старый фонд | Смешанная / Открытая | Риск повреждения хрупких стен |
| Дача (дерево) | Открытая в гофре | Пожарная безопасность |
| Промзона/Гараж | Открытая | Легкость модернизации сети |
| Квартира (ремонт) | Скрытая | Требования к дизайну интерьера |
Советы профессиональных электриков

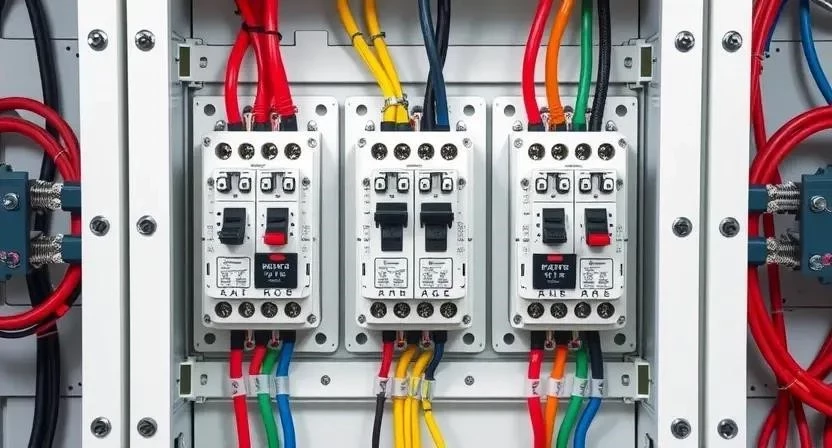

Безопасность системы зависит от качества соединений в распределительных коробках. Специалисты рекомендуют использовать пайку или опрессовку вместо обычных скруток, так как скрытые соединения недоступны для осмотра. Критически важно иметь актуальную схему разводки с указанием всех трасс и привязкой к архитектурным элементам. Правильный подбор автоматических выключателей в электрощитке предотвратит перегрев кабеля внутри стены, что исключает риск возгорания.
Ответы на часто задаваемые вопросы
Можно ли менять скрытую проводку без демонтажа стен?
Полная замена невозможна, но при использовании гофры можно попробовать протянуть новый кабель, используя старый как направляющую.
Безопасно ли штробить несущие стены?
Допустимо штробление на глубину до 1/10 толщины стены, при этом запрещено делать горизонтальные прорезы большой длины.
Какую гофру выбрать для бетона?
Рекомендуется использовать ПНД-гофру (полиэтилен низкого давления), так как она более прочная и устойчива к воздействию щелочной среды бетона.
Нужно ли заземление в скрытой проводке?
Да, современный стандарт требует трехжильного кабеля с обязательным выводом заземления к каждой розетке.
Можно ли использовать кабель без гофры в кирпиче?
Согласно ПУЭ, в кирпичных стенах допускается прокладка кабеля ВВГнг-LS без гофры, если он надежно зафиксирован.
Как найти обрыв провода в стене?
Для этого используют бесконтактные детекторы скрытой проводки или профессиональные трассоискатели.
Сколько времени служит скрытая проводка?
При использовании качественного кабеля ВВГнг-LS и отсутствии перегрузок срок службы составляет около 30 лет.
