Правильный подбор коммутационных аппаратов определяет безопасность всей электрической сети в доме. Ошибка в выборе типа защиты может привести к повреждению техники или возникновению пожароопасных ситуаций. Монтаж одного модуля занимает от 15 до 30 минут, а стоимость устройства зависит от бренда и номинала. Однополюсный или двухполюсный автомат: полное сравнение и правила выбора помогут избежать критических ошибок при сборке щитка.
Назначение и общие сведения о типах автоматов
Однополюсные устройства предназначены для разрыва только одного проводника, которым всегда является фаза. Такие аппараты наиболее популярны при создании групповых линий, так как они компактны и выполняют базовую функцию защиты от перегрузок и коротких замыканий. Двухполюсные модели размыкают одновременно и фазный, и нулевой провода. Это обеспечивает полную изоляцию участка сети от питания, что критически важно для безопасности при проведении ремонтных работ или в качестве вводного устройства в распределительный щит.
Технические параметры и различия

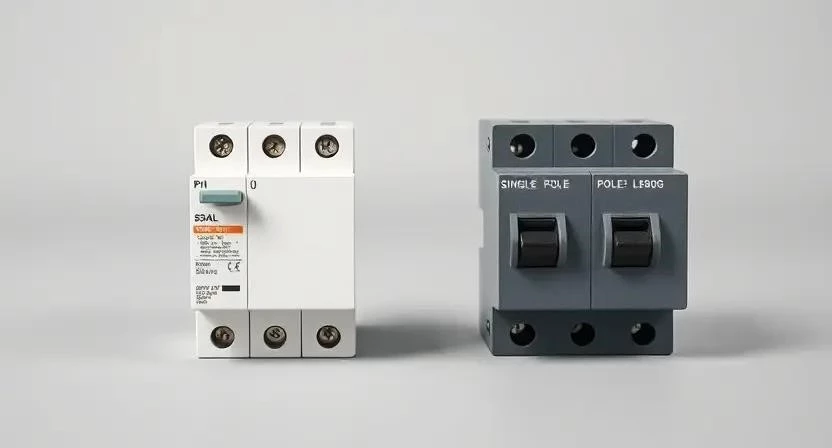

Основное различие заключается в количестве размыкаемых полюсов и занимаемом месте на DIN-рейке. Однополюсный аппарат занимает один стандартный модуль (18 мм), в то время как двухполюсный требует два модуля (36 мм). По номинальным токам и отключающей способности они могут быть идентичны, однако двухполюсный вариант обеспечивает более высокий уровень электробезопасности за счет полного разрыва цепи.
| Характеристика | Однополюсный автомат | Двухполюсный автомат | Влияние на сеть |
|---|---|---|---|
| Количество разрываемых линий | 1 (только фаза) | 2 (фаза и ноль) | Полная изоляция при 2P |
| Ширина на DIN-рейке | 18 мм | 36 мм | Занимает больше места |
| Номинальный ток | От 6А до 63А | От 6А до 63А | Зависит от сечения кабеля |
| Тип защиты | Перегрузка, КЗ | Перегрузка, КЗ | Идентичная защита |
| Сложность монтажа | Низкая | Средняя | Требует подключения нуля |
Особенности монтажа и подключения
Процесс установки требует строгого соблюдения техники безопасности. Перед началом работ необходимо полностью обесточить электрощит и проверить отсутствие напряжения с помощью индикатора. Подготовка поверхности включает установку DIN-рейки и разметку мест под каждый коммутационный аппарат.
Необходимые материалы:
- Автоматический выключатель (выбранный тип);
- DIN-рейка стандартная;
- Кабель ВВГнг-LS соответствующего сечения;
- Наконечники НШВИ для многожильного провода;
- Маркировочные бирки;
- Кабельные стяжки нейлоновые;
- Изоляционная лента;
- Крепежные саморезы для рейки.
Требуемый инструмент:
- Набор диэлектрических отверток;
- Мультиметр или тестер напряжения;
- Стриппер для снятия изоляции;
- Кримпер (пресс-клещи);
- Пассатижи;
- Фонарь налобный;
- Дрель или шуруповерт.
Пошаговая технология установки:
- Отключение общего питания в щитке (5 мин).

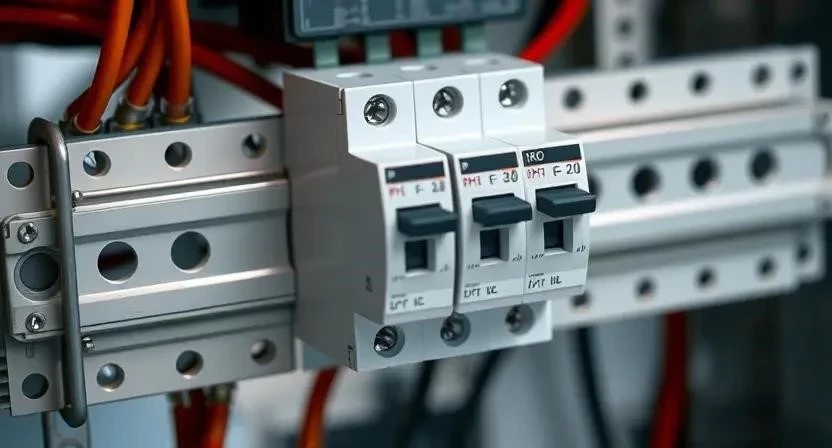

- Фиксация автомата на DIN-рейке до щелчка зажима (2 мин).
- Зачистка изоляции с концов фазного провода на 10-12 мм (3 мин).
- Опрессовка жил наконечниками НШВИ для надежного контакта (3 мин).
- Подключение фазного провода в верхний зажим (2 мин).
- Подключение нулевого провода в соответствующий полюс (для 2P) (2 мин).
- Затяжка винтовых клемм с усилием, чтобы исключить люфт (2 мин).
- Подключение нагрузки к нижним контактам устройства (3 мин).
- Визуальный осмотр всех соединений на предмет отсутствия зазоров (2 мин).
- Проверка цепи мультиметром в режиме прозвонки (5 мин).
- Подача напряжения и проверка работоспособности (1 мин).
Из личного опыта: однажды при монтаже однополюсного автомата я заметил, что винт клеммы был недотянут. Спустя неделю контакт начал греться, что привело к оплавлению изоляции. Всегда проверяйте затяжку через несколько дней после эксплуатации.
Важно соблюдать температурный режим: монтаж следует проводить при температуре от +5°C до +30°C. Влажность воздуха не должна превышать 80%, чтобы избежать конденсата внутри корпуса щитка.
Эксплуатация и долговечность
Срок службы качественного автоматического выключателя составляет 10-15 лет. Надежность механизмов размыкания зависит от количества срабатываний при коротком замыкании. Регулярный уход заключается в проверке затяжки контактов раз в год, так как из-за температурных расширений металл может ослабнуть.
Случай из практики: установка дешевого безымянного автомата привела к «ложным» срабатываниям при включении чайника. После замены на проверенный бренд проблема исчезла, так как механизм расцепителя работал некорректно.
Визуальные аспекты и эргономика

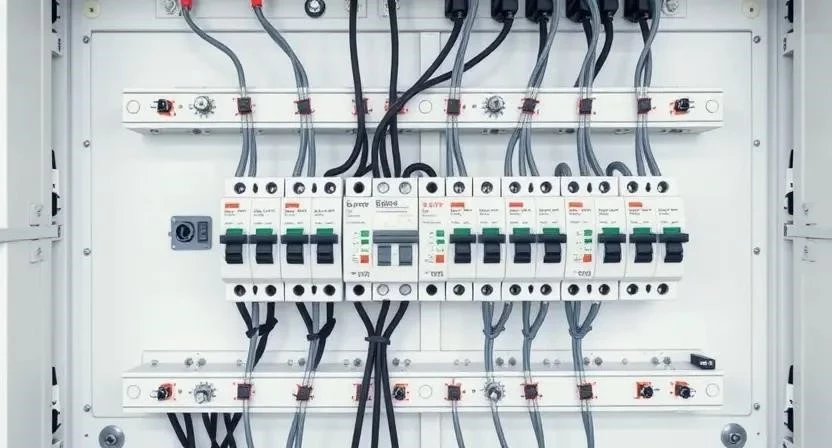

Внешний вид электрощита напрямую зависит от выбранных компонентов. Однополюсные модели позволяют максимально компактно разместить все линии, оставляя место для расширения сети. Двухполюсные устройства делают щиток более громоздким, но их маркировка более наглядна, так как сразу видно, что обе линии питания разомкнуты.
Анализ стоимости
Цена двухполюсного автомата выше, так как в нем используется два независимых механизма защиты, объединенных одним рычагом. Также увеличиваются затраты на работу электрика из-за необходимости прокладки и подключения нулевого провода к аппарату.
| Статья расходов | Однополюсный (1 шт) | Двухполюсный (1 шт) | Разница |
|---|---|---|---|
| Стоимость материала | 300 — 800 руб. | 600 — 1600 руб. | В 2 раза дороже |
| Монтаж (работа) | 200 — 400 руб. | 300 — 600 руб. | +40% к стоимости |
| Расход кабеля (ноль) | 0 м (на шину) | 1-3 м (к автомату) | Зависит от длины |
| 500 — 1200 руб. | 900 — 2200 руб. | Существенно выше | |
| Своими руками (экономия) | 200 — 400 руб. | 300 — 600 руб. | Экономия на работе |
Преимущества и недостатки
| Тип автомата | Плюсы | Минусы | Вердикт |
|---|---|---|---|
| Однополюсный | Компактность, низкая цена, простой монтаж | Ноль остается под напряжением | Для групповых линий |
| Двухполюсный | Полная безопасность, разрыв всех линий | Цена, габариты, сложнее схема | Для ввода и влажных зон |
Рекомендации по применению в разных ситуациях
Выбор конкретного устройства зависит от места его установки в электросети. Для разных задач применяются разные подходы к защите.
Случаи использования двухполюсного автомата:
- Установка в качестве вводного аппарата в квартиру или дом.
- Защита линий в помещениях с повышенной влажностью (ванная, гараж).
- Подключение мощного оборудования с требованием полного разрыва цепи.
- Работа в сетях с нестабильным заземлением.
- Требования специфических норм безопасности для промышленного оборудования.
| Место установки | Рекомендуемый тип | Причина выбора |
|---|---|---|
| Ввод в квартиру | Двухполюсный | Полное обесточивание объекта |
| Розетки в комнате | Однополюсный | Экономия места и средств |
| Освещение | Однополюсный | Достаточно защиты фазы |
| Ванная комната | Двухполюсный | Повышенная электробезопасность |
| Котел/Бойлер | Двухполюсный | Безопасное обслуживание прибора |
Экспертные советы по безопасности
Специалисты по электромонтажу напоминают, что согласно нормам ПУЭ, разрыв нулевого проводника должен осуществляться только одновременно с разрывом фазного. Категорически запрещено ставить однополюсный автомат на ноль без разрыва фазы. Это может привести к появлению потенциала на корпусах приборов.
Из личного опыта: при проверке одного из объектов обнаружил, что мастер поставил автомат только на нулевой провод. В случае аварии фаза оставалась в сети, что создавало смертельную опасность для всех, кто коснулся техники. Сразу заменил схему на классическую.
Ответы на часто задаваемые вопросы
Можно ли ставить однополюсный автомат на ввод в дом?
Технически это возможно, но крайне не рекомендуется. Вводной автомат должен обеспечивать полный разрыв цепи питания для безопасности всего здания.
Чем заменить двухполюсный автомат, если нет места в щитке?
Можно использовать однополюсный автомат в сочетании с УЗО, которое также разрывает оба полюса, но это изменит логику защиты.
Влияет ли количество полюсов на защиту от короткого замыкания?
Нет, функция защиты от КЗ и перегрузки работает одинаково в обоих вариантах. Разница только в способе разрыва цепи.
Обязательно ли подключать ноль к двухполюсному автомату?
Да, иначе смысл использования такого устройства теряется, так как один из полюсов останется незадействованным.
Можно ли использовать двухполюсный автомат вместо дифференциального?
Нет, двухполюсный автомат не защищает от утечки тока, в отличие от дифференциального автомата или УЗО.
Как понять, какой номинал выбрать?
Номинал подбирается исходя из сечения кабеля: для 2.5 мм² обычно ставят 16А, для 1.5 мм² — 10А.
Что произойдет, если перепутать фазу и ноль в двухполюсном автомате?
Для самого автомата это не критично, так как он разрывает обе линии, но это является нарушением правил маркировки и монтажа.
