Монтаж системы освещения с управлением из двух разных точек требует точного соблюдения электротехнических норм. Средняя стоимость материалов для такой задачи составляет от 2000 до 5000 рублей, а время выполнения работ занимает от 4 до 8 часов. Понимание того, как подключить проходной выключатель, позволяет создать комфортную среду в коридорах или спальнях. Правильный подход исключает риск короткого замыкания и гарантирует долговечность сети.
Электромонтажные работы относятся к категории средней сложности. Для успешного завершения требуются базовые навыки работы с инструментом и понимание принципов распределения фазы и нуля. Обычно процесс занимает один рабочий день. Проводить монтаж лучше всего на этапе черновых работ, когда стены еще не оклеены обоями и не покрашены.
Для реализации схемы потребуется качественный медный кабель ВВГнг сечением 1.5 мм², который обеспечивает необходимую пропускную способность тока. Выбор компонентов зависит от планируемого дизайна и нагрузки на сеть.
- Проходные выключатели (2 шт.)
- Кабель ВВГнг 3х1.5
- Подрозетники (2 шт.)
- Клеммники Wago
- Изолента
- Дюбель-гвозди
- Штукатурка для заделки штроб
- Грунтовка глубокого проникновения
| Материал | Количество | Расход на м2/ед. | Цена за ед. | |
|---|---|---|---|---|
| Кабель ВВГнг 3х1.5 | 15 м | 1 м | 80 руб. | 1200 руб. |
| Проходной выключатель | 2 шт. | 1 шт. | 450 руб. | 900 руб. |
| Подрозетник | 2 шт. | 1 шт. | 60 руб. | 120 руб. |
| Клеммники Wago | 10 шт. | 1 шт. | 30 руб. | 300 руб. |
| Штукатурка | 1 мешок | 0.5 кг/м | 400 руб. | 400 руб. |

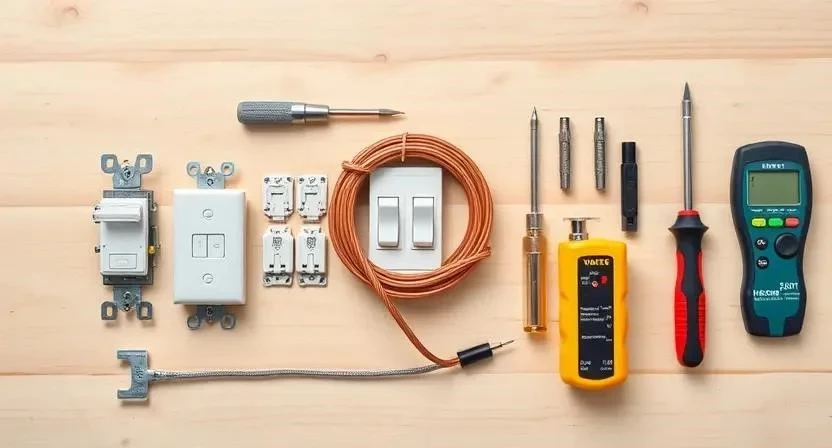

Подбор правильного оборудования ускоряет процесс и повышает безопасность. Инструменты можно приобрести в специализированных магазинах или взять в аренду, если речь идет о дорогостоящем оборудовании вроде профессионального штробореза.
- Индикаторная отвертка — проверка наличия фазы
- Стриппер — быстрое снятие изоляции
- Перфоратор — создание штроб и отверстий
- Отвертки с разными насадками — фиксация контактов
- Пассатижи — обрезка и сгибание проводов
- Рулетка — разметка расстояний
- Уровень — выравнивание подрозетников
| Инструмент | Назначение | Обязательно/Желательно | Цена (ориент.) |
|---|---|---|---|
| Индикаторная отвертка | Поиск фазы | Обязательно | 200 руб. |
| Стриппер | Зачистка кабеля | Желательно | 800 руб. |
| Перфоратор | Штробление | Обязательно | 5000 руб. |
| Уровень | Выравнивание | Обязательно | 500 руб. |
| Пассатижи | Работа с проводом | Обязательно | 600 руб. |
Свободное пространство необходимо для безопасного перемещения с электроинструментом. Мебель сдвигают к центру комнаты или выносят в другое помещение. Пол застилают плотной пленкой для защиты от строительной пыли. После завершения каждого этапа строительный мусор оперативно выносится из зоны работ.
Подготовка стен начинается с тщательной очистки поверхности от пыли и старой краски. С помощью рулетки и уровня размечаются места установки подрозетников. Затем выполняется штробление — прорезание каналов в стене для укладки кабеля. После этого полости выравниваются и обрабатываются грунтовкой. Дефекты стен устраняются штукатурным составом. Готовность поверхности проверяется отсутствием перекосов и зазоров.
Монтаж проходного выключателя пошагово требует строгого соблюдения последовательности действий. Технология подключения проходного выключателя предполагает разрыв фазного провода, при этом нулевой провод идет напрямую к светильнику.
- Отключение питания в электрощитке (10 мин).
- Прокладка кабеля от распределительной коробки к первому выключателю (40 мин).
- Монтаж линии между двумя выключателями (40 мин).
- Протяжка кабеля к светильнику (30 мин).

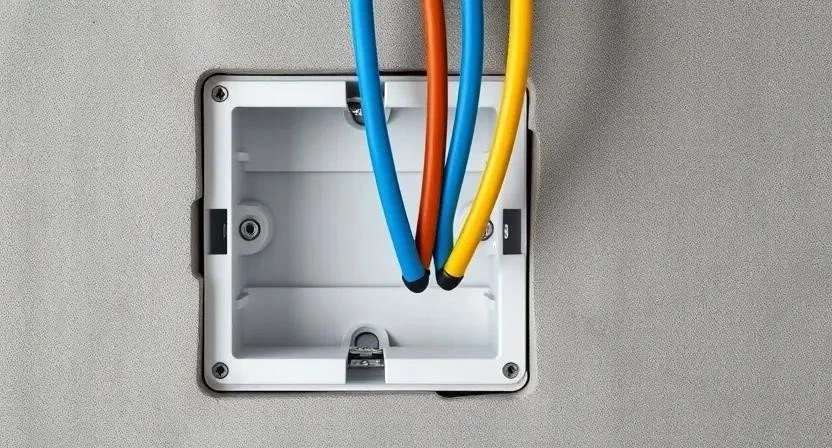

- Установка подрозетников в штробы (30 мин).
- Снятие изоляции с концов проводов стриппером (15 мин).

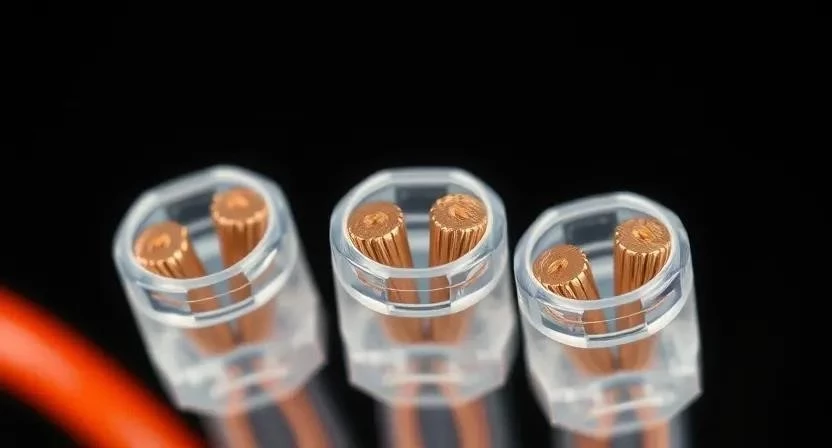

- Соединение проводов в распределительной коробке через клеммники Wago (30 мин).
- Подключение фазы к первому проходному выключателю (20 мин).
- Соединение двух перекидных контактов между выключателями (20 мин).
- Подключение второго выключателя к лампе (20 мин).
- Фиксация механизмов в подрозетниках (20 мин).
- Проверка работоспособности схемы под напряжением (15 мин).
- Установка декоративных панелей и клавиш (20 мин).
Личный опыт: Однажды я забыл проверить затяжку винта в клемме, из-за чего свет мигал при включении. Всегда проверяйте плотность контакта, слегка потянув провод после зажима.
При работе важно помнить, что проходной выключатель имеет три контакта: один общий и два перекидных. Ошибка в их расположении приведет к тому, что схема будет работать только при определенном положении второго клавишника.
Личный опыт: При монтаже в старом доме обнаружил, что стены из рыхлого кирпича — подрозетники пришлось фиксировать на алебастр, так как обычный гипс сох слишком долго.
Температура в помещении при проведении работ должна быть в пределах +5…+25°C. Высокая влажность может замедлить высыхание штукатурки в подрозетниках, поэтому рекомендуется использовать строительный фен или дать материалу застыть естественным путем в течение 24 часов. Сечение кабеля 1.5 мм² является оптимальным для осветительных сетей. Совместимость материалов проверяется по сертификатам соответствия.
Ошибки при монтаже могут привести к выходу из строя оборудования или поражению током. Важно использовать только сертифицированные материалы и соблюдать правила электробезопасности.
- Неправильное определение фазы (подключение нуля вместо фазы).
- Плохо затянутые контакты в клеммах, ведущие к нагреву.
- Отсутствие заземления в металлических корпусах светильников.
- Использование кабеля слишком малого сечения.
- Неправильное соединение перекидных линий между выключателями.
Личный опыт: Случалось, что путал цвета проводов в распределительной коробке. Теперь я всегда маркирую каждый конец кабеля цветным скотчем или специальными бирками.
Расчет стоимости включает в себя затраты на расходные материалы и оплату труда. При самостоятельном выполнении работ экономия становится весьма существенной.
| Статья расходов | Своими руками | С мастером | Экономия |
|---|---|---|---|
| Материалы | 2820 руб. | 2820 руб. | 0 руб. |
| Работа по монтажу | 0 руб. | 4500 руб. | 4500 руб. |
| Расходники (лента, грунт) | 300 руб. | 300 руб. | 0 руб. |
| 3120 руб. | 7620 руб. | 4500 руб. |
Уход за электрикой заключается в периодической проверке плотности контактов раз в несколько лет. Срок службы качественных механизмов составляет 15-20 лет. Полноценно эксплуатировать освещение можно сразу после установки декоративных панелей и финальной проверки схемы.
Существуют современные способы управления светом, которые могут заменить классическую схему. Бесконтактные выключатели работают по сенсорному принципу. Умные реле позволяют управлять лампой через смартфон или голосового помощника. Беспроводные системы не требуют штробления стен, так как работают по радиоканалу. В сравнении с классической схемой, такие варианты дороже, но значительно проще в установке.
Часто задаваемые вопросы:
Можно ли использовать обычный выключатель в такой схеме?
Нет, обычный выключатель имеет только два контакта и не может перенаправлять ток по двум разным линиям.
Как проверить схему мультиметром?
Переведите прибор в режим прозвонки и проверьте целостность цепи между контактами при разных положениях клавиш.
Какой кабель лучше выбрать?
Оптимальным вариантом является ВВГнг-LS 3х1.5, так как он не поддерживает горение и имеет низкое дымовыделение.
Что делать, если свет не горит после монтажа?
Проверьте надежность соединений в распределительной коробке и убедитесь, что фаза подается на первый выключатель.
Нужно ли заземлять выключатель?
Сам пластиковый выключатель заземления не требует, но заземляющий провод должен проходить через подрозетник к светильнику.
Можно ли поставить три выключателя на одну лампу?
Да, но для этого между двумя проходными выключателями необходимо установить один перекрестный выключатель.
Помогут ли клеммники Wago сэкономить время?
Да, они исключают необходимость скрутки и пайки, что ускоряет монтаж в несколько раз.
