Монтаж распределительного узла электроснабжения является критически важным этапом обустройства загородного дома. Ошибки в этой части приводят к коротким замыканиям или пожарам. Средняя стоимость комплектующих для базового щитка варьируется от 5 до 15 тысяч рублей, а время сборки занимает около одного рабочего дня. Правильное подключение электрощита на даче гарантирует стабильную работу всех бытовых приборов и безопасность жильцов.
Подготовительный этап и требования
Определение выделенной мощности позволяет точно подобрать номиналы защитных устройств. Для выполнения работ требуются базовые навыки электромонтажа и строгое соблюдение правил ПУЭ. Процесс занимает от 4 до 8 часов в зависимости от сложности схемы. Безопасность обеспечивается полным обесточиванием вводной линии перед началом любых манипуляций.
Перечень необходимых комплектующих
Для сборки потребуются корпус щита, вводной автомат, УЗО, группа автоматических выключателей, шины N и PE, медный кабель ВВГнг и наконечники. Количество материалов рассчитывается исходя из количества потребителей и общей длины линий.
- Корпус щита (пластиковый или металлический)
- Вводной автоматический выключатель
- Устройство защитного отключения (УЗО)
- Групповые автоматы для освещения и розеток
- Нулевая шина (N)
- Шина заземления (PE)
- Медный кабель ВВГнг-LS
- Изолированные наконечники для проводов
- Маркировочные бирки
| Материал | Количество | Расход | Цена за ед. | |
|---|---|---|---|---|
| Корпус щита | 1 шт | 1 шт | 2500 р | 2500 р |
| Вводной автомат | 1 шт | 1 шт | 800 р | 800 р |
| УЗО | 1 шт | 1 шт | 1200 р | 1200 р |
| Автоматы 16А | 4 шт | 1 шт | 400 р | 1600 р |
| Шины N и PE | 2 шт | 1 шт | 300 р | 600 р |
| Кабель ВВГнг | 50 м | по схеме | 80 р/м | 4000 р |
| Наконечники НШВИ | 100 шт | по нужде | 2 р | 200 р |

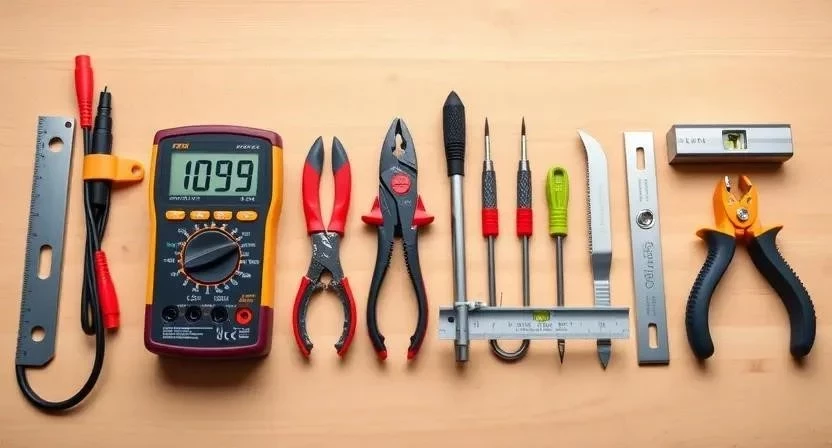

Инструментарий для электромонтажа
Качественный инструмент упрощает работу и обеспечивает надежность соединений. Рекомендуется использовать профессиональное оборудование с диэлектрическим покрытием.
- Набор диэлектрических отверток
- Стриппер для зачистки изоляции
- Обжимной инструмент (кримпер)
- Цифровой мультиметр
- Строительный уровень
- Перфоратор с бурами
- Пассатижи или кусачки
Организация рабочего пространства
Оптимальным местом считается сухое помещение с легким доступом, например, прихожая или технический узел. Важно обеспечить свободный проход к щитку для быстрого отключения питания в экстренных ситуациях. Перед началом работ пол и стены вокруг зоны монтажа застилаются пленкой для защиты от строительной пыли и мусора.

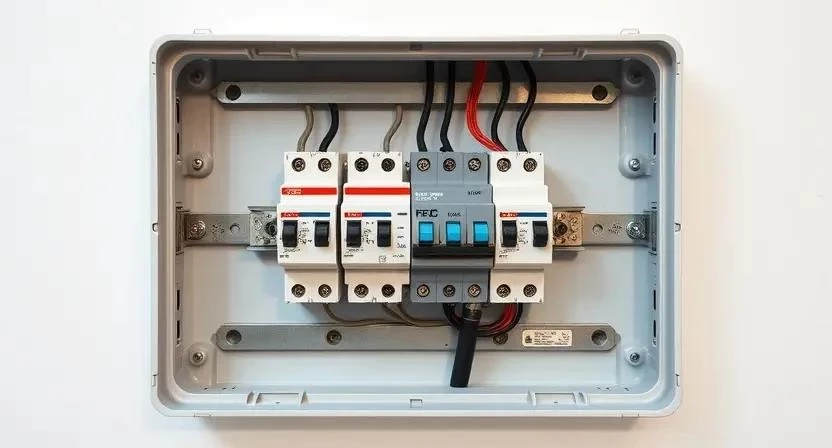

Монтаж корпуса и заведение линий
Пластиковый или металлический корпус крепится к стене с помощью дюбелей, строго выверяя вертикаль строительным уровнем. Вводной кабель и линии потребителей заводятся внутрь через специальные отверстия в нижней или верхней части щитка. После этого проверяется жесткость фиксации конструкции, чтобы она не вибрировала при открытии дверцы.
Пример из опыта: Однажды при установке щита в деревянном доме я заметил, что корпус перекосило из-за неровности стены; использование подкладок и повторная проверка уровнем помогли добиться идеального прилегания.
Порядок сборки и подключения
Сборка распределительного щита требует последовательного подхода и внимания к деталям. Каждый этап должен быть проверен перед переходом к следующему.
- Составление схемы распределения нагрузок (30 мин).
- Установка DIN-рейки и нулевых/земляных шин (20 мин).
- Монтаж и подключение вводного автомата (15 мин).
- Установка и подключение УЗО (15 мин).

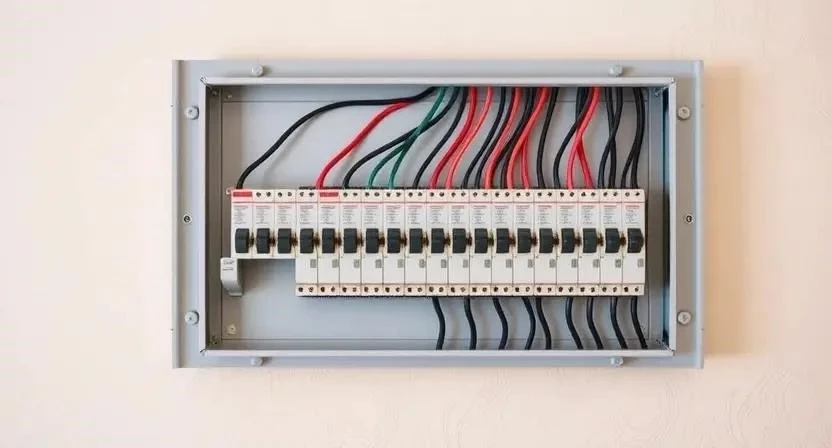

- Распределение линий по группам: свет, розетки, техника (30 мин).

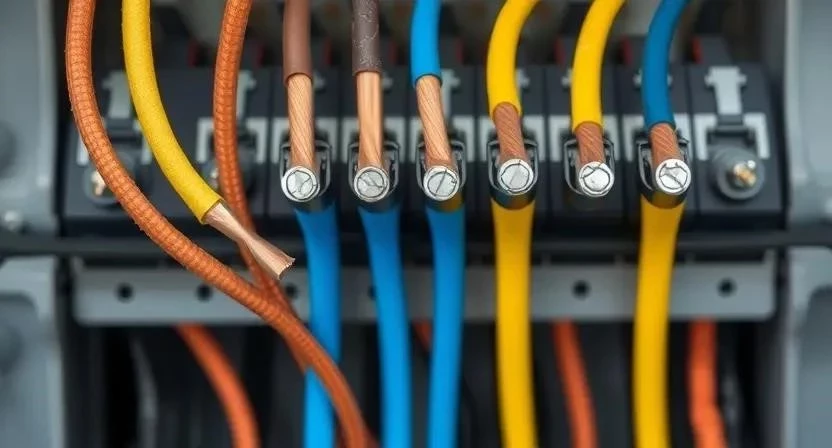

- Подключение фазных проводов к автоматам (40 мин).
- Подключение нулевых проводов к шине N (30 мин).
- Подключение заземляющих проводов к шине PE (30 мин).
- Маркировка всех линий для удобства обслуживания (20 мин).
- Финальная протяжка всех винтовых соединений (20 мин).
- Установка защитной панели (10 мин).
- Первое включение и тестирование (30 мин).
Пример из опыта: В одном из проектов я решил объединить все розетки в одну группу, но при включении чайника и обогревателя автомат выбивало; переделка схемы на раздельные линии решила проблему перегрузки.
| Прибор | Мощность (кВт) | Номинал автомата | Сечение кабеля |
|---|---|---|---|
| Освещение | 0.5-1.5 | 6А — 10А | 1.5 мм2 |
| Розетки (общие) | 2.2-3.5 | 16А | 2.5 мм2 |
| Электроплита | 5-7 | 25А — 32А | 4-6 мм2 |
| Кондиционер | 1.5-2.5 | 16А | 2.5 мм2 |
| Бойлер | 1.5-2.0 | 16А | 2.5 мм2 |
Технические особенности и тонкости
Температурный режим в помещении не должен приводить к конденсату внутри корпуса. Сечение медного провода подбирается строго под номинал автоматического выключателя: для 16А используется 2.5 мм², для 10А — 1.5 мм². Регулярная проверка затяжки контактов предотвращает их окисление и нагрев. Влажность воздуха в месте установки должна быть минимальной, иначе следует использовать корпус с классом защиты IP54 и выше.
Распространенные ошибки при монтаже
Несоблюдение технических норм может привести к выходу оборудования из строя или возникновению опасных ситуаций.
- Полное отсутствие заземления, что создает риск поражения током.
- Соединение алюминиевых и медных проводов напрямую без специальных клемм.
- Перегрузка одной линии слишком большим количеством мощных приборов.
- Неправильный выбор номинала УЗО, приводящий к ложным срабатываниям.
- Использование проводов с заниженным сечением под мощный автомат.
Пример из опыта: Столкнулся с ситуацией, когда владелец дачи установил автомат на 25А на кабель 1.5 мм²; это привело к оплавлению изоляции в стене, так как автомат не сработал при перегрузке.
Финансовые расчеты по сборке
Стоимость реализации проекта зависит от выбранного бренда комплектующих и способа монтажа.
| Статья расходов | Своими руками | С мастером | Экономия |
|---|---|---|---|
| Материалы | 8 000 р | 8 000 р | 0 р |
| Работа электрика | 0 р | 5 000 р | 5 000 р |
| Расходники | 500 р | 500 р | 0 р |
| 8 500 р | 13 500 р | 5 000 р | |
| Срок гарантии | Личная | От мастера | — |
Эксплуатация и обслуживание щитка
Периодическая проверка затяжки винтовых соединений рекомендуется раз в год, особенно после зимнего простоя. Кнопка «Тест» на УЗО должна нажиматься ежемесячно для проверки работоспособности защиты. Срок службы качественных компонентов составляет от 10 до 20 лет при условии отсутствия постоянных перегрузок.
Варианты модернизации и альтернативы
Модульные готовые щиты позволяют сократить время сборки за счет предустановленных компонентов. Установка реле напряжения защищает бытовую технику от скачков напряжения в сельских сетях. Применение диф-автоматов вместо связки «автомат + УЗО» существенно экономит место на DIN-рейке, объединяя две функции в одном корпусе.
Ответы на популярные вопросы
Как выбрать автомат на 16А или 25А? Выбор зависит от сечения кабеля: 16А для 2.5 мм², 25А для 4 мм².
Зачем нужно УЗО? Оно защищает человека от удара током при утечке тока на корпус прибора.
Можно ли ставить щит в ванной? Нет, это запрещено нормами ПУЭ из-за высокой влажности.
Какой кабель лучше для дачи? Рекомендуется использовать медный кабель марки ВВГнг-LS.
Нужна ли маркировка линий? Да, это необходимо для быстрого поиска нужного автомата при аварии.
Что делать, если УЗО постоянно выбивает? Следует проверить линию на наличие утечки тока или заменить устройство на подходящий номинал.
Можно ли использовать старые алюминиевые провода? Это не рекомендуется, лучше полностью заменить их на медные.
