Монтаж электрощита требует строгого соблюдения норм безопасности и технических регламентов. Процесс считается сложным, занимает от 4 до 8 часов и требует базовых навыков работы с электрикой. Схема подключения счетчика с автоматами защиты: инструкция и расчеты позволяют избежать критических ошибок при сборке. Правильный подход к установке гарантирует стабильную работу сети и защиту имущества от пожаров.
Подготовительные знания и требования
Работы по установке оборудования должны проводиться исключительно при полностью отключенном питании. Необходимо руководствоваться правилами ПУЭ, чтобы избежать штрафов технадзора и технических сбоев. Оценка сложности проекта зависит от количества потребителей и типа используемого щитка.
Из личного опыта: Однажды я забыл проверить отсутствие напряжения на вводном кабеле с помощью тестера, полагаясь только на выключенный рубильник. В итоге короткое замыкание при касании жилы почти вывело из строя дорогой мультиметр. Всегда проверяйте линию индикатором перед началом работ.
Комплектация электрощита
Для сборки качественного узла учета потребуется определенный набор компонентов. Основной акцент делается на совместимости номиналов защиты и сечения кабеля ВВГнг. Все детали рекомендуется приобретать в специализированных магазинах электротехники для гарантии качества.
- Электросчетчик (однофазный или трехфазный)
- Вводной автоматический выключатель
- Группа автоматов защиты линий
- Дифференциальный автомат или УЗО
- Шина нулевая (N)
- Шина заземления (PE)
- Кабель ВВГнг с подходящим сечением
- Наконечники НШВИ и обжимной инструмент
Расход материалов рассчитывается индивидуально под каждый щит, исходя из количества групп потребителей.
| Материал | Количество | Расход на щит | Цена за ед. | |
|---|---|---|---|---|
| Счетчик электроэнергии | 1 шт | 1 шт | 3500 руб | 3500 руб |
| Автомат вводной 25А | 1 шт | 1 шт | 450 руб | 450 руб |
| Автомат групповой 16А | 4 шт | 4 шт | 380 руб | 1520 руб |
| УЗО 30мА | 1 шт | 1 шт | 1200 руб | 1200 руб |
| Кабель ВВГнг 3х2.5 | 20 м | 20 м | 90 руб | 1800 руб |
Инструментарий для электромонтажа

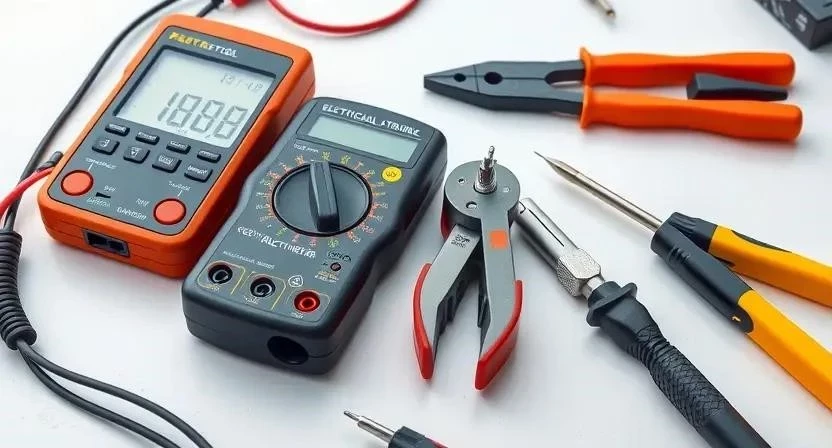

Потребуется набор специализированного оборудования для обеспечения надежного контакта. Использование подручных средств вместо профессионального инструмента часто приводит к ослаблению зажимов и перегреву проводов.
- Набор отверток с изолированными ручками (шлицевая, крестовая)
- Стриппер для быстрой зачистки изоляции
- Кримпер для качественного обжима наконечников
- Мультиметр для проверки цепи и замера напряжения
- Пассатижи для фиксации и подгиба кабеля
- Индикаторная отвертка для поиска фазы
- Нож строительный с выдвижным лезвием
- Фонарь налобный для работы в темных нишах
Большинство этих инструментов можно купить недорогим набором или взять в аренду в строительном центре.
Организация рабочего пространства
Место установки щитка должно быть легкодоступным и находиться в сухом помещении. Важно освободить пространство вокруг зоны монтажа, чтобы обеспечить свободный доступ к кабельным трассам. Стены и пол под местом работы следует защитить пленкой или картоном от строительной пыли.
Освещение рабочего места организуется с помощью переносной лампы или мощного фонаря. Это исключает ошибки при маркировке проводов и затяжке винтов.
Монтаж корпуса и ввод кабелей
Сначала производится установка корпуса щитка на стену. С помощью строительного уровня проверяется строгость вертикали и горизонтали, после чего корпус фиксируется дюбелями.
В нижней или верхней части корпуса сверлятся отверстия для ввода кабельных линий. Края отверстий желательно обработать или использовать специальные вводные втулки, чтобы изоляция провода не перетерлась о металл. Поверхность внутри щитка очищается от мусора и стружки. Перед началом сборки проверяется готовность всех кабельных линий, которые будут подключаться к автоматам.

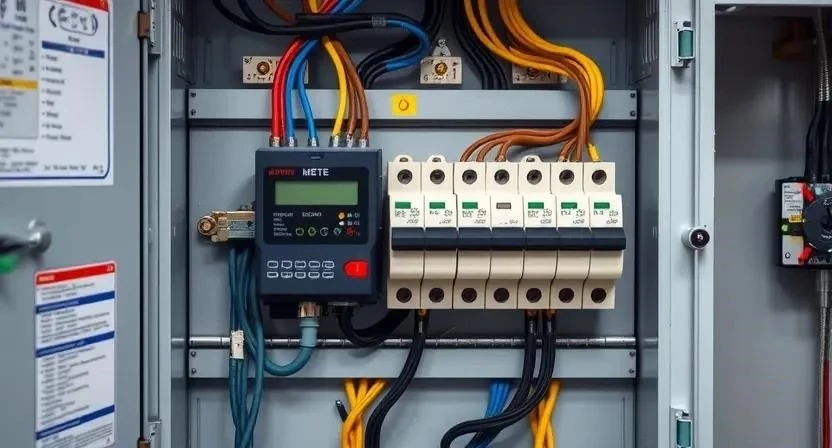

Технология установки и подключения
Процесс подключения электросчетчика с автоматами требует последовательности. Каждый этап должен быть завершен полностью перед переходом к следующему.
- Установка DIN-рейки и шин (30 мин). Монтируются направляющие для оборудования и шины N и PE.
- Монтаж счетчика на рейку (15 мин). Прибор защелкивается на рейке и фиксируется ограничителями.
- Подключение вводного кабеля к счетчику (40 мин). Фаза и ноль вводятся в соответствующие клеммы прибора.
- Установка вводного автомата (20 мин). Устанавливается защита, которая отсекает питание всего щита.
- Подключение фазного провода к автоматам защиты (60 мин). С помощью гребенчатой шины или перемычек фаза распределяется по групповым автоматам.
- Подключение нулевой шины (30 мин). Все нулевые провода от потребителей собираются на шине N.
- Организация заземления (30 мин). Провод PE подключается к заземляющему контуру здания.
- Подключение УЗО (20 мин). Устанавливается устройство защитного отключения для защиты людей от удара током.
- Распределение линий по потребителям (60 мин). Провода от розеток и света подключаются к выходам соответствующих автоматов.
- Проверка затяжки всех контактов (30 мин). Каждый винт проверяется на плотность прижима провода.
- Тестовое включение (15 мин). Подается напряжение, замеряется вольтметром на выходе каждого автомата.
- Маркировка автоматов (20 мин). Наносится подпись (например, «Кухня», «Свет»), чтобы облегчить эксплуатацию.
Из личного опыта: При сборке нулевой шины я заметил, что провода без наконечников часто переламываются в месте зажима. Использование обжимных гильз (НШВИ) делает соединение монолитным и исключает искрение.
| Этап | Время | Особенности |
|---|---|---|
| Монтаж DIN-рейки | 30 мин | Соблюдение уровня |
| Установка счетчика | 15 мин | Надежная фиксация |
| Ввод кабеля | 40 мин | Герметизация отверстий |
| Монтаж автомата | 20 мин | Плотная посадка на рейку |
| Подключение фаз | 60 мин | Использование перемычек |
| Сборка нулевой шины | 30 мин | Сортировка по группам |
Технические особенности эксплуатации
Особое внимание следует уделить температурному режиму в помещении, где расположен щиток. Повышенная влажность может привести к окислению контактов, поэтому в сырых помещениях используются герметичные корпуса с индексом IP54 и выше.
Винты зажима должны быть затянуты с умеренным усилием. Слишком сильный зажим может сорвать резьбу или перерезать жилу кабеля. Важно подбирать автоматы того же производителя, что и УЗО, для обеспечения полной совместимости механизмов срабатывания.
Типичные промахи при монтаже
Часто новички допускают ошибки, которые приводят к аварийным ситуациям или выходу оборудования из строя.
- Несоответствие сечения провода и номинала автомата. Установка слишком мощного автомата на тонкий провод ведет к пожару.
- Перепутанные фаза и ноль. Это создает опасность поражения током даже при выключенном автомате.
- Отсутствие заземления. Без PE-шины защита электроприборов от пробоя не работает.
- Слабый зажим контакта. Плохо затянутый винт вызывает нагрев и оплавление изоляции.
- Завышенный номинал защиты. Использование автомата 25А там, где нужен 16А, делает защиту бесполезной.
Из личного опыта: Один из клиентов установил автомат на 25А на линию с кабелем 1.5 мм². В результате при перегрузке изоляция провода начала плавиться, а автомат даже не среагировал. Всегда подбирайте номинал строго под сечение кабеля.
Финансовые расчеты по установке
Стоимость работ зависит от сложности схемы и стоимости комплектующих. Самостоятельный монтаж позволяет сэкономить на услугах электрика, но требует уверенности в своих знаниях.
| Статья расходов | Количество | Цена | |
|---|---|---|---|
| Счетчик | 1 | 3500 руб | 3500 руб |
| Группа автоматов | 6 | 400 руб | 2400 руб |
| Расходники (шины, наконечники) | 1 компл | 1500 руб | 1500 руб |
| Работа мастера | 1 услуга | 5000 руб | 5000 руб |
| — | — | 12400 руб | |
| Своими руками | — | — | 7400 руб |
Для правильного подбора защиты используйте следующую таблицу:
| Сечение кабеля | Номинал автомата | Макс. нагрузка | Применение | Тип провода |
|---|---|---|---|---|
| 1.5 мм² | 10А | 2.2 кВт | Освещение | Медь |
| 2.5 мм² | 16А | 3.5 кВт | Розетки | Медь |
| 4.0 мм² | 25А | 5.5 кВт | Плиты, бойлеры | Медь |
| 6.0 мм² | 32А | 7.0 кВт | Ввод в дом | Медь |
| 10.0 мм² | 40-50А | 9-11 кВт | Магистраль | Медь |
Обслуживание системы
После завершения монтажа система требует периодического контроля. Раз в полгода рекомендуется проверять затяжку всех винтовых соединений, так как медь подвержена «текучести» и контакты могут ослабнуть.
Работоспособность УЗО проверяется нажатием кнопки «Тест» один раз в месяц. Срок службы современного автоматического оборудования составляет от 10 до 20 лет. Эксплуатировать систему на полную мощность можно сразу после успешного тестового включения.
Варианты модернизации защиты
Существуют альтернативные способы сборки щитка. Вместо связки «автомат + УЗО» можно использовать дифференциальные автоматы. Они занимают меньше места на DIN-рейке, объединяя две функции в одном корпусе.
Современные умные счетчики позволяют отслеживать потребление энергии через приложение на смартфоне. При выборе брендов стоит отдавать предпочтение проверенным европейским или качественным российским маркам, так как дешевые аналоги часто срабатывают с задержкой или имеют завышенный порог отключения.
Ответы на частые вопросы
Можно ли менять счетчик самому? Нет, замена или установка счетчика должна производиться специалистом энергосбытовой компании с составлением акта опломбирования.
Как выбрать номинал автомата? Номинал подбирается исходя из сечения кабеля и суммарной мощности приборов на линии, чтобы автомат сработал раньше, чем перегреется провод.
Что делать при срабатывании УЗО? Определить линию с утечкой тока, отключить все приборы в этой зоне и проверить их исправность.
Можно ли использовать алюминиевый провод? В современных щитках рекомендуется использовать только медь. Алюминий имеет более высокий коэффициент окисления и требует специальных паст.
Зачем нужно УЗО, если есть автоматы? Автоматы защищают кабель от перегрузки и короткого замыкания, а УЗО защищает человека от удара током при утечке.
Какое сечение провода нужно для ввода? Обычно используется кабель сечением от 6 до 16 мм² в зависимости от выделенной мощности на дом.
Что такое шина N и PE? Шина N собирает все нулевые провода, а шина PE предназначена для проводов заземления.
