Подвальные помещения характеризуются повышенной влажностью и значительными перепадами температур, что требует особого подхода к электрификации. Реализация проекта средней сложности занимает от 3 до 7 дней, а стоимость материалов напрямую зависит от площади и выбранного класса защиты оборудования. Правильный монтаж электропроводки в подвале обеспечивает безопасность всего здания и исключает риск короткого замыкания в сырой среде. Грамотное планирование позволяет создать функциональное пространство для мастерской или склада.
Заблаговременно оценивается сложность предстоящих работ, которая считается высокой из-за специфики среды. Для качественного выполнения требуются базовые навыки в электрике и понимание принципов заземления. Оптимальный срок проведения работ составляет одну рабочую неделю, включая время на подготовку и тестирование. Строгое соблюдение техники безопасности подразумевает обязательное обесточивание сети и использование диэлектрических инструментов во избежание поражения током.
Комплектация объекта начинается с подбора влагозащищенных компонентов. Основным материалом служит кабель ВВГнг-LS, который не поддерживает горение и обладает низким дымовыделением. Количество материалов рассчитывается исходя из общей длины трасс с запасом 10-15%.
- Кабель ВВГнг-LS (сечение 2.5 мм² для розеток, 1.5 мм² для света)
- Гофрированная труба ПВХ или ПНД
- ПВХ-каналы для открытой прокладки
- Распределительные коробки с IP-защитой
- Подрозетники влагостойкие
- Автоматические выключатели
- Устройство защитного отключения (УЗО)
- Монтажные клипсы и лента
| Материал | Расход на м² (средний) | Примерная цена за ед. | |
|---|---|---|---|
| Кабель ВВГнг-LS 3х2.5 | 1.5 м | 80 руб/м | 2400 руб |
| Гофра ПНД 20мм | 1.2 м | 25 руб/м | 600 руб |
| Подрозетник IP44 | 0.1 шт | 150 руб/шт | 300 руб |
| УЗО 30мА | 1 шт на объект | 1200 руб/шт | 1200 руб |
| Автомат 16А | 0.2 шт | 400 руб/шт | 800 руб |

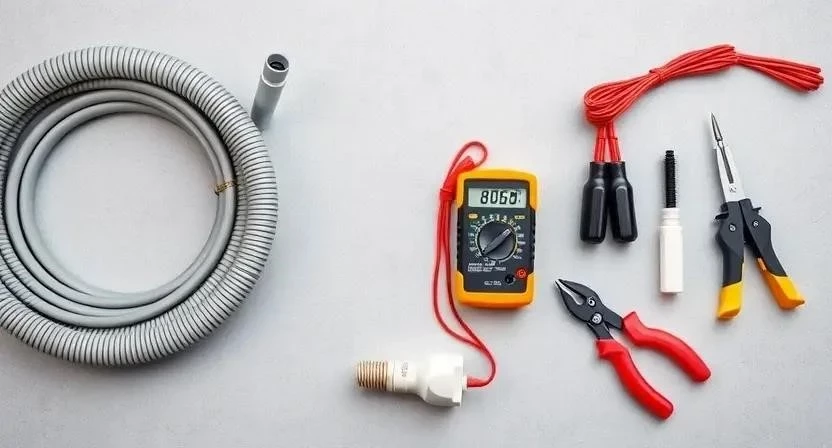

Специализированный набор инструментов обеспечивает точность монтажа и сокращает время работ. При ограниченном бюджете часть оборудования можно взять в аренду, однако базовые инструменты должны быть в наличии.
- Перфоратор — для штробления и сверления бетона
- Стриппер — для быстрой зачистки изоляции кабеля
- Мультиметр — для проверки целостности цепей и заземления
- Набор отверток (диэлектрических) — для подключения контактов
- Строительный уровень — для ровной установки коробок и розеток
- Строительный нож — для разделки кабеля
- Пассатижи — для обжимки и резки проводов
Сначала очищается всё внутреннее пространство подвала. Вынос лишнего мусора и старых вещей обеспечивает свободный доступ к стенам и бетонному потолку. Организация временной принудительной вентиляции помогает снизить уровень конденсата в процессе работы. Особое внимание уделяется организации доступа к точкам ввода питания из основного электрощитка дома.
Подготовка стен и потолка включает тщательную очистку от пыли, грязи и остатков старой отделки. В местах установки распределительных коробок поверхность выравнивается с помощью штукатурки. Если бетон крошится, применяется грунтовка для улучшения сцепления крепежных элементов с поверхностью. Перед началом сверления обязательно проводится проверка на наличие скрытых коммуникаций с помощью детектора. Из личного опыта: однажды при монтаже в старом подвале чуть не было пробито скрытое водопроводное колено, которое не было отмечено на плане, поэтому проверка поверхности детектором — обязательный этап. Готовность к монтажу подтверждается отсутствием отслоений бетона и полной чистотой рабочих зон.
Технологический цикл монтажа разделен на последовательные этапы, каждый из которых требует контроля качества.
- Составление схемы размещения (1-2 часа). Определяются точки установки розеток и светильников. Ошибка на этом этапе ведет к переделкам всей сети.
- Разметка трасс (2-3 часа). Наносятся линии прокладки кабеля. Важно соблюдать перпендикулярность линий относительно пола и потолка.
- Монтаж коробок и подрозетников (4-6 часов). Установка элементов крепления. Используется перфоратор и уровень.

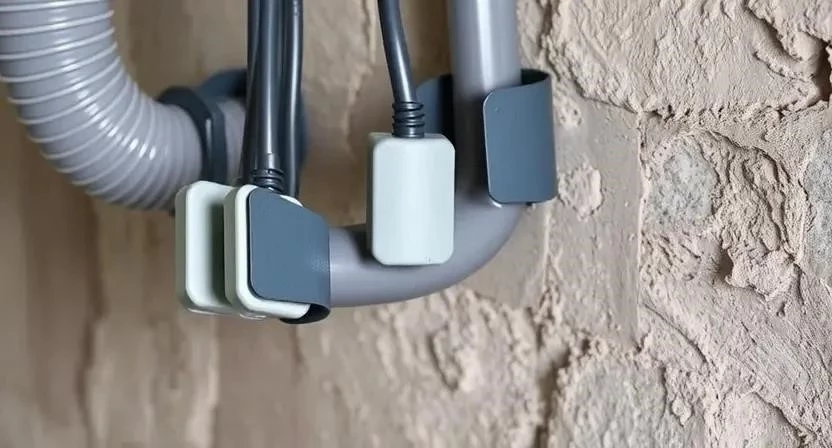

- Прокладка кабеля в гофре (6-8 часов). Кабель затягивается в трубу для защиты от влаги и грызунов. Из личного опыта: слишком крутые изгибы гофры затрудняют протяжку кабеля, поэтому радиус поворота должен быть плавным.
- Крепление линий (4-5 часов). Фиксация гофры к поверхностям с помощью клипс или монтажной ленты.
- Подключение в коробках (5-7 часов). Соединение жил кабеля с использованием клеммников. Не допускается скрутка.
- Установка розеток и выключателей (3-4 часа). Монтаж механизмов в подрозетники.

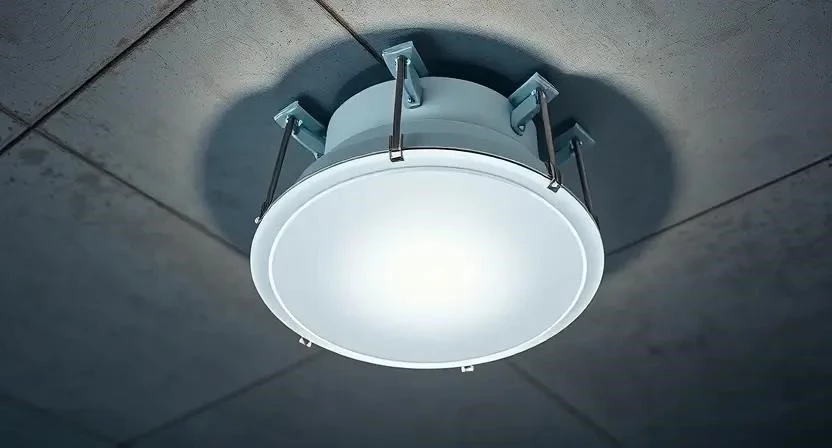

- Монтаж освещения (4-6 часов). Установка светильников со степенью защиты не ниже IP44.

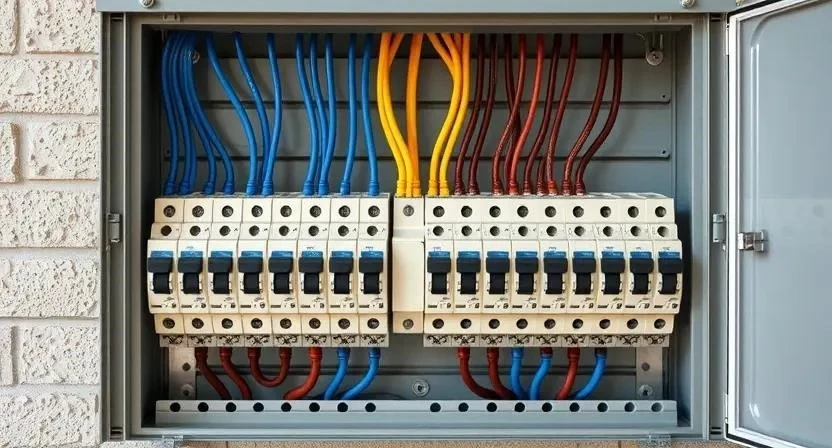

- Сборка электрощита (4-8 часов). Установка УЗО и автоматических выключателей для защиты каждой линии.
- Тестирование мультиметром (2-3 часа). Проверка отсутствия короткого замыкания и правильности фазировки.
- Проверка заземления (1-2 часа). Измерение сопротивления контура заземления.
- Финальный запуск (1 час). Подача напряжения и проверка всех точек питания под нагрузкой.
| Этап работ | Время выполнения | Особенности |
|---|---|---|
| Разметка и подготовка | 5-6 часов | Соблюдение геометрии |
| Монтаж трасс (гофра) | 10-12 часов | Защита от конденсата |
| Коммутация соединений | 6-8 часов | Использование клемм |
| Сборка щита и запуск | 6-10 часов | Настройка УЗО |
| Тестирование | 3-5 часов | Замер сопротивления |
Особое внимание уделяется влиянию температуры и влажности на изоляцию. В сырых помещениях рекомендуется использовать только кабели с индексом LS и повышенной влагостойкостью. Время высыхания грунтовки и герметиков должно строго соблюдаться согласно инструкции производителя перед закрытием штроб. Совместимость разных типов кабелей обеспечивается только через специализированные соединители. Герметичность всех соединений в зонах с высокой влажностью достигается применением термоусадочных трубок или влагостойкой изоленты.
Ошибочно полагать, что в подвале можно использовать упрощенные методы монтажа. К наиболее критическим промахам относятся:
- Использование кабеля ПВС или ШВВП вместо ВВГнг-LS (низкая стойкость к внешней среде).
- Отсутствие УЗО, что в условиях сырости может привести к летальному исходу при утечке тока.
- Неправильный выбор сечения провода (использование 1.5 мм² для мощных инструментов).
- Монтаж без заземления, что делает металлические корпуса приборов опасными.
- Ошибки в разметке, приводящие к излишнему расходу кабеля или неудобному расположению розеток.
Из личного опыта: однажды при установке проводки без УЗО в подвале с протекающей трубой выбило общий автомат всего дома, что подтверждает необходимость локальной защиты каждой влажной зоны.
Расчет бюджета включает затраты на комплектующие и оплату труда. При самостоятельном монтаже экономия составляет значительную сумму, но требует наличия всего инструментария.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Материалы | 8 000 | 8 000 | 0 |
| Работа по монтажу | 0 | 15 000 | 15 000 |
| Сборка щита | 0 | 5 000 | 5 000 |
| Инструмент (аренда) | 2 000 | 0 | -2 000 |
| 10 000 | 28 000 | 18 000 |
Регулярно проверяются все электрические соединения после завершения сезона отопления. Контроль состояния изоляции проводится визуально раз в полгода на предмет появления трещин или следов окисления. Срок службы качественных материалов в защитной гофре составляет до 30 лет. При эксплуатации электроприборов в подвале запрещено использовать поврежденные удлинители и перегружать сеть мощным оборудованием.
Сравнение вариантов прокладки позволяет выбрать оптимальный метод под конкретные задачи. Открытая проводка в ПВХ-каналах проще в обслуживании и замене, тогда как скрытая в штробах эстетичнее, но требует трудоемкого демонтажа отделки. Применение металлических труб вместо пластиковой гофры оправдано в помещениях с риском повреждения кабеля грызунами. Беспроводные системы освещения подходят только для вспомогательных зон, где не требуется высокая мощность.
| Тип кабеля | Применимость | Плюсы | Минусы |
|---|---|---|---|
| ВВГнг-LS | Основная сеть | Пожаробезопасность | Жесткость |
| ПВС | Временные линии | Гибкость | Не для стационарного монтажа |
| NYM | Сухие зоны подвала | Удобство монтажа | Цена |
| КВВГ | Контрольные цепи | Экранирование | Сложность подключения |
| СИП | Ввод в здание | Стойкость к среде | Не для внутренних работ |
Ниже представлены ответы на наиболее частые вопросы по электрификации подвальных помещений:
Можно ли использовать обычный ПВС?
Нет, ПВС предназначен для гибких соединений и удлинителей, для стационарной проводки в подвале используйте ВВГнг-LS.
Какой IP-рейтинг выбрать для светильников?
Для сырых помещений рекомендуется IP44 и выше, чтобы защитить устройство от брызг и пыли.
Нужно ли заземлять подвал?
Да, заземление обязательно для всех розеток и осветительных приборов с металлическим корпусом.
Как часто проверять проводку?
Рекомендуется проводить визуальный осмотр и замер сопротивления изоляции один раз в год.
Можно ли прокладывать кабель прямо по бетону?
Не рекомендуется; используйте гофру или кабель-каналы для защиты от влаги и механических повреждений.
Какое сечение выбрать для розеток?
Оптимальным является сечение 2.5 мм², что позволяет подключать бытовую технику и электроинструмент.
Обязательно ли ставить УЗО?
Да, в подвале УЗО является критически важным элементом безопасности из-за высокой влажности.
