Прокладка электрических сетей в бетонных конструкциях требует строгого соблюдения технических норм. Данный процесс считается одним из самых трудозатратных этапов отделки, так как работа с армированным бетоном занимает в 3-4 раза больше времени, чем штробление кирпича. Монтаж электропроводки в бетоне своими руками: надежная технология позволяет создать долговечную систему питания. Правильный подход исключает риск повреждения кабеля при последующем ремонте.
Особенности подготовки к работам
Сложность данной задачи заключается в высокой плотности материала и наличии стального армирования. Для качественного выполнения требуются базовые навыки электромонтажника, знание ПУЭ и умение работать с тяжелым электроинструментом. В среднем, прокладка линий в одной комнате занимает от 2 до 5 рабочих дней. Оптимально проводить такие работы на этапе чернового ремонта, до начала выравнивания стен и стяжки пола, чтобы минимизировать количество пыли и мусора в жилом помещении.
Подбор необходимых материалов
Выбор компонентов напрямую влияет на пожарную безопасность и срок службы сети. Основным требованием является использование негорючих материалов с высокой механической прочностью.
- Кабель ВВГнг-LS (сечением 2.5 мм² для розеток и 1.5 мм² для освещения);
- Гофрированная труба из ПВХ или ПНД (серого цвета);
- Распределительные коробки с защитой IP;
- Монтажные клипсы и дюбель-хомуты;
- Цементный раствор для заделки штроб;
- Грунтовка глубокого проникновения;
- Подрозетники для бетона;
- Изолента или термоусадочные трубки;
- Автоматические выключатели для щитка.
| Материал | Расход на 1 м.п. | Ориентировочная цена за ед. | Назначение |
|---|---|---|---|
| Кабель ВВГнг-LS 3х2.5 | 1.1 м | 80-120 руб/м | Силовые линии |
| Гофра ПВХ 20мм | 1.05 м | 25-40 руб/м | Защита кабеля |
| Раствор цементный | 0.5 кг | 30-60 руб/кг | Заполнение штроб |
| Дюбель-хомут | 2 шт | 5-10 руб/шт | Фиксация гофры |
| Грунтовка | 0.1 л | 50-100 руб/л | Адгезия раствора |

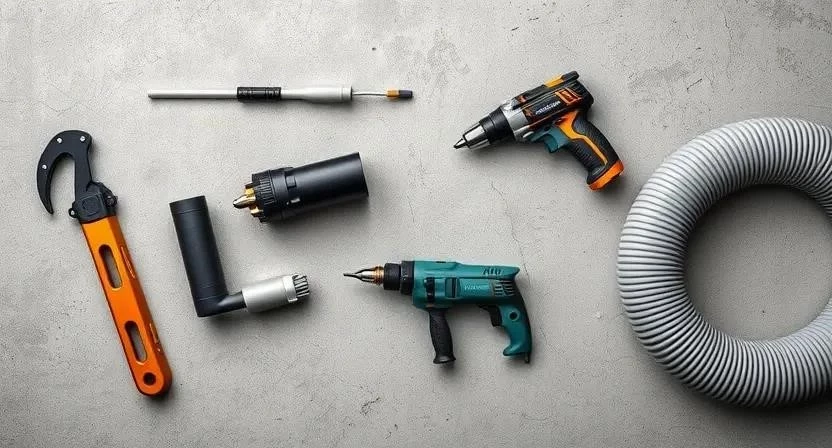

Комплект инструментов для монтажа
Эффективность работы зависит от мощности оборудования. Использование бытовых инструментов для глубокого бетона часто приводит к их быстрому износу.
- Перфоратор с режимом чистого бурения;
- Штроборез с системой пылеудаления;
- Стриппер для зачистки изоляции;
- Строительный уровень;
- Алмазные диски по бетону;
- Индикаторная отвертка или мультиметр;
- Рулетка и маркер;
- Промышленный пылесос.
| Инструмент | Малый объем работ (1-2 комнаты) | Большой объем (квартира/дом) |
|---|---|---|
| Перфоратор | Бытовой (с арендой) | Профессиональный SDS-plus |
| Штробление | Перфоратор + диски | Специальный штроборез |
| Пылеудаление | Обычный пылесос | Строительный пылесос с фильтром |
| Разметка | Рулетка, карандаш | Лазерный нивелир |
| Зачистка провода | Нож | Стриппер |
Организация пространства в помещении
Сначала необходимо полностью освободить зону работ от мебели и строительного мусора. Хрупкие поверхности и окна закрываются плотной полиэтиленовой пленкой для защиты от бетонной пыли. Поскольку штробление бетона сопровождается огромным количеством взвеси, организуется принудительная вентиляция: открываются окна, устанавливаются вытяжные вентиляторы или используются мощные пылесосы, подключенные напрямую к инструменту.
Подготовка поверхности под прокладку
Работы начинаются с тщательной очистки бетона от наплывов и грязи. Мастер наносит разметку трасс, строго следуя схеме электропроводки в бетоне, избегая пересечения с водопроводными трубами. Важным этапом является проверка стен на наличие арматуры с помощью магнитного детектора, чтобы не повредить несущий каркас здания. Перед заполнением каналов раствором дно и стенки штроб обрабатываются грунтовкой для обеспечения надежного сцепления материалов.
Поэтапная технология монтажа
Процесс установки требует последовательности и точности. Ошибки на ранних этапах могут привести к необходимости повторного штробления.
- Разметка трасс (30-60 мин). Нанесение линий прохождения кабеля с учетом расположения розеток и выключателей.
- Поиск арматуры (1 час). Сканирование поверхности, корректировка маршрута при обнаружении стальных стержней.
- Штробление бетона (4-8 часов). Прорезание двух параллельных линий штроборезом и выбивание середины перфоратором. Из личного опыта: использование алмазного диска значительно сокращает время работы, но требует обязательного подключения пылесоса, иначе пыль заполнит все помещение за 15 минут.
- Очистка каналов (1 час). Удаление остатков бетона и пыли из штроб с помощью щетки и воздуха.

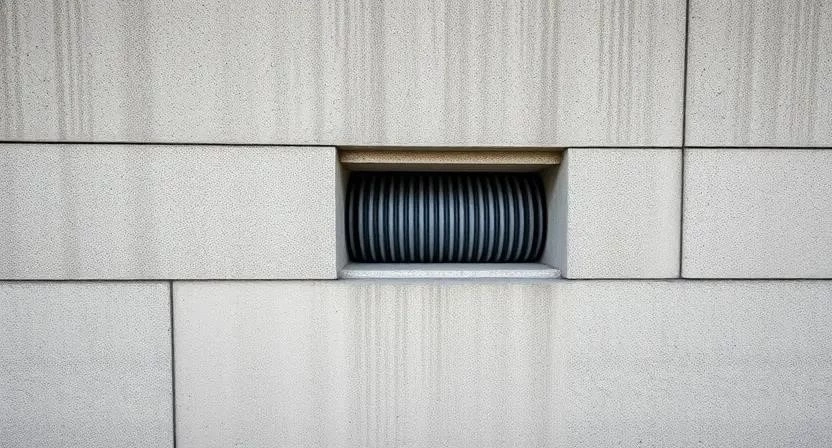

- Монтаж гофры (2-3 часа). Укладка гофрированной трубы в штробы.
- Фиксация трубы (1-2 часа). Крепление гофры дюбель-хомутами через каждые 50-70 см.
- Затяжка кабеля (2 часа). Протягивание кабеля ВВГнг через гофру от распределительной коробки к потребителям.
- Установка подрозетников (2-3 часа). Алмазное бурение отверстий и фиксация стаканов на гипсовый раствор.

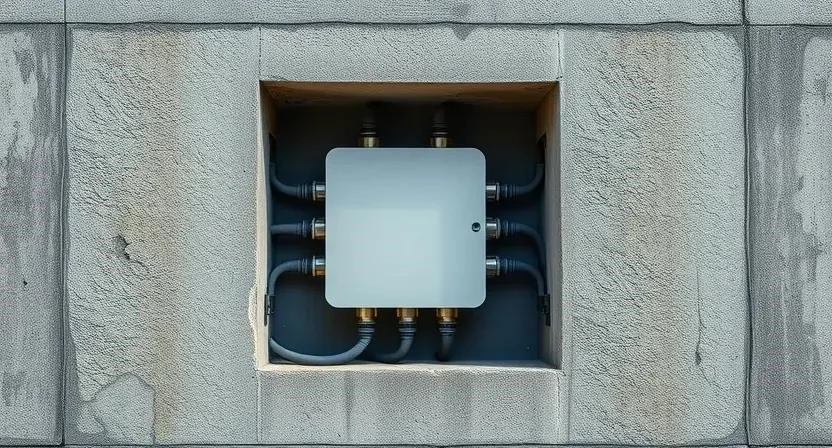

- Монтаж распределительных коробок (1 час). Установка узлов соединения проводов.
- Прозвонка цепей (1 час). Проверка целостности каждой линии мультиметром перед заделкой.
- Заполнение штроб (3-5 часов). Заливка каналов цементным раствором.
- Финишное выравнивание (2 часа). Заглаживание поверхности раствора вровень со стеной.
Технические нюансы и нормы
Температура в помещении при проведении работ должна быть не ниже +5°C, а влажность — умеренной. Цементный раствор для заделки штроб должен полностью полимеризоваться, что обычно занимает от 3 до 7 дней в зависимости от состава. Согласно нормам ПУЭ, глубина залегания проводки должна быть достаточной, чтобы исключить повреждение кабеля при монтаже плинтусов или навешивании полок. Важно соблюдать радиус изгиба провода, который не должен быть меньше 10 диаметров кабеля, чтобы избежать повреждения изоляции.
Типичные ошибки при установке
Несоблюдение технологии часто приводит к аварийным ситуациям или необходимости переделки всей сети.
- Игнорирование гофры. Прямая заделка кабеля в бетон может привести к его пережатию или невозможности замены при обрыве. Однажды я замуровал провод без трубы в стяжке, и когда произошел пережог, пришлось вскрывать весь пол в комнате.
- Неправильный выбор сечения. Использование кабеля 1.5 мм² для мощных электроприборов вызывает перегрев жил.
- Повреждение арматуры. Глубокое штробление с перерезанием стальных стержней ослабляет несущую способность стены.
- Нарушение радиуса изгиба. Слишком резкие повороты кабеля приводят к микротрещинам в изоляции.
- Отсутствие заземления. Экономия на третьем проводе создает риск поражения электрическим током.
- Использование гипса вместо цемента. Гипс быстрее сохнет, но обладает меньшей прочностью и хуже переносит влажность.
Расчет затрат на электромонтаж
Стоимость зависит от объема работ и выбранных материалов. Самостоятельный монтаж позволяет сэкономить на оплате услуг специалистов, но требует затрат на покупку или аренду инструмента.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Материалы (кабель, гофра и т.д.) | 15 000 | 15 000 | 0 |
| Аренда инструмента | 3 000 | 0 (включено) | -3 000 |
| Оплата работы | 0 | 25 000 | 25 000 |
| Расходные материалы (диски) | 2 000 | 0 (включено) | -2 000 |
| 20 000 | 40 000 | 20 000 |
Действия после завершения монтажа
После заделки штроб необходимо провести итоговую проверку целостности всех линий с помощью прозвонки. Эксплуатация сети под нагрузкой разрешена только после полного высыхания раствора. Сроки полной полимеризации бетона перед нанесением финишной отделки или установкой тяжелого оборудования составляют около 14 дней. Рекомендуется составить исполнительную схему, где будут отмечены точные координаты прохождения кабелей.
Сравнение способов прокладки проводки
В зависимости от бюджета и целей выбирается тип монтажа. Скрытая проводка в бетоне считается самой эстетичной, но трудоемкой.
| Метод | Сложность | Эстетика | Стоимость | Возможность замены |
|---|---|---|---|---|
| Скрытая в бетоне | Высокая | Идеальная | Высокая | Сложная |
| В кабель-каналах | Низкая | Средняя | Низкая | Легкая |
| Фальш-стены (ГКЛ) | Средняя | Высокая | Средняя | Простая |
В одном из проектов мы заменили штробление бетона на установку фальш-стен из гипсокартона, что сократило время работ на 3 дня и полностью исключило бетонную пыль в квартире.
Ответы на популярные вопросы
Можно ли замуровывать кабель без гофры?

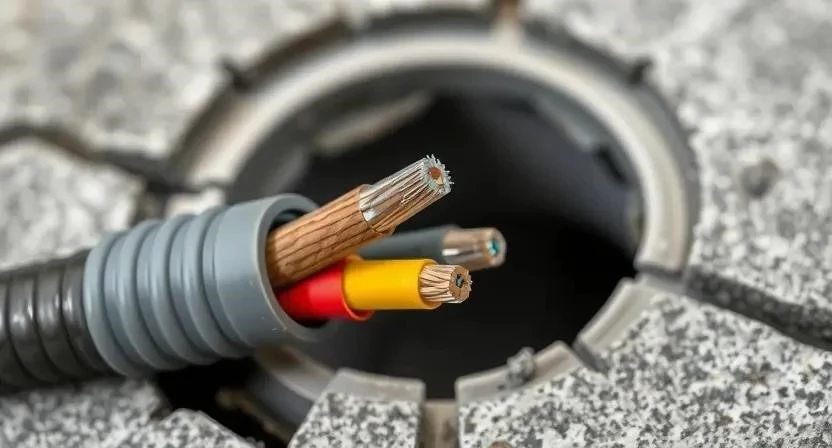

Технически возможно, но крайне не рекомендуется. Гофра защищает изоляцию от агрессивной среды цемента и позволяет заменить провод без демонтажа стены.
Какой раствор лучше использовать для заделки штроб?
Оптимален цементно-песчаный раствор с добавлением пластификатора для предотвращения усадочных трещин.
Как найти провод в бетоне спустя время?
Для этого используются бесконтактные детекторы напряжения или профессиональные сканеры стен.
Нужно ли грунтовать штробу перед заливкой?
Да, грунтовка обеспечивает адгезию раствора к бетонному основанию, предотвращая отслоение заплаток.
Можно ли использовать ПВХ-трубы вместо гофры?
Да, жесткие ПВХ-трубы обеспечивают лучшую защиту, но их сложнее монтировать на поворотах.
Какое сечение кабеля выбрать для розеток?
Согласно стандартам, для розеточных групп используется медный кабель сечением 2.5 мм².
Что делать, если при штроблении перерезали арматуру?
При повреждении одного тонкого прута критических последствий обычно нет, но при серьезном повреждении несущего каркаса требуется консультация инженера.
