Неправильное заземление стиральной машины создает высокий риск поражения электрическим током при возникновении утечки. Монтаж системы безопасности обычно занимает от 3 до 6 часов, а стоимость необходимых материалов варьируется от 1500 до 5000 рублей. В данной инструкции подробно разобрано, как заземлить стиральную машину своими руками, чтобы обеспечить полную электробезопасность жилья. Правильный подход исключает появление опасного напряжения на металлическом корпусе прибора.
Предварительная оценка условий монтажа
Оцените состояние электропроводки в доме перед началом работ. Для успешного выполнения задачи потребуются базовые навыки электрики, такие как умение пользоваться мультиметром и работать с кабелем. Время выполнения напрямую зависит от типа жилья: в квартире процесс проходит быстрее, в частном доме требуется время на забивку контура. При обнаружении сильного износа изоляции или отсутствии свободного места в электрощитке необходимо вызвать профессионального электрика.
Подбор необходимых материалов
Для качественного монтажа используйте только сертифицированные компоненты. Основным проводником служит медный кабель, который обладает высокой проводимостью и долговечностью. Расчет количества провода производится с учетом расстояния от розетки до шины заземления в щитке или до места установки контура с запасом 10-15%.
- Медный провод ПВ-3 (ПуГВ) соответствующего сечения
- Заземляющие стальные стержни (для частного сектора)
- Наконечники кабельные
- Клеммы соединительные
- Гофрированная труба для защиты кабеля
- Изоляционная лента
- Металлические зажимы
- Саморезы и дюбели для крепления гофры
Приобрести комплектующие можно в специализированных магазинах электротехники. Ориентировочные цены указаны в таблице ниже.
| Материал | Количество (пример) | Расход на м2/погонный метр | Цена за ед. | |
|---|---|---|---|---|
| Провод ПВ-3 2.5 мм² | 10 м | 1 м/п | 60 руб. | 600 руб. |
| Стержень заземления | 1 шт. | 1 шт. | 1200 руб. | 1200 руб. |
| Гофра ПВХ | 10 м | 1 м/п | 25 руб. | 250 руб. |
| Клеммы/наконечники | 5 шт. | 1 шт. | 30 руб. | 150 руб. |
| Изолента | 1 рулон | 1 шт. | 50 руб. | 50 руб. |
Инструментарий для электромонтажа
Подготовьте полный набор инструментов, чтобы избежать остановок в процессе работы. Некоторые позиции, например перфоратор, можно взять в аренду, если они не используются часто.

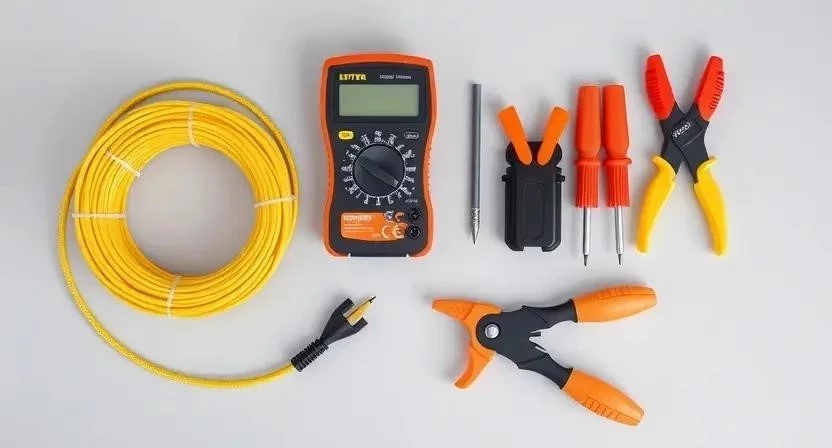

- Индикаторная отвертка — определение фазы
- Мультиметр — замер сопротивления и напряжения
- Стриппер — снятие изоляции с проводов
- Пассатижи — обрезка и сгибание металла
- Перфоратор — штробление стен и отверстия
- Набор отверток — затяжка клемм и винтов
- Фонарик — освещение в щитке и нишах
| Инструмент | Назначение | Обязательно/Желательно | Примерная цена |
|---|---|---|---|
| Мультиметр | Проверка проводимости | Обязательно | 1500 руб. |
| Индикаторная отвертка | Поиск напряжения | Обязательно | 200 руб. |
| Стриппер | Зачистка кабеля | Желательно | 800 руб. |
| Перфоратор | Монтаж в бетон/кирпич | Обязательно | 4000 руб. |
| Пассатижи | Работа с проводом | Обязательно | 500 руб. |
Организация рабочего пространства
Доступ к розетке и электрощитку должен быть полностью открыт. Уберите мебель или бытовые предметы, которые могут помешать прокладке кабеля. Защитите окружающие поверхности в ванной или на кухне полиэтиленовой пленкой, чтобы строительная пыль не попала на сантехнику. Организуйте место для инструментов так, чтобы всё необходимое находилось под рукой.
Подготовка поверхности и системы
Тщательная проверка целостности старой проводки позволяет избежать коротких замыканий. Очистите места крепления кабеля от пыли и жира. Проверьте наличие заземляющего контакта в розетке — если он есть, убедитесь в его фактической связи с шиной заземления. Готовность системы подтверждается отсутствием повреждений на изоляции существующих линий.
Технология монтажа заземления по шагам
Соблюдение последовательности действий гарантирует безопасность и правильную работу системы. Из личного опыта: при подключении к общей шине в щитке часто обнаруживается нехватка места, поэтому заранее подберите компактные наконечники.
- Обесточивание сети через главный автомат (10 мин).
- Диагностика наличия заземления в щитке с помощью мультиметра (20 мин).
- Выбор способа заземления: через общую шину для квартиры или создание контура для дома (15 мин).
- Прокладка кабеля от розетки до шины заземления или места выхода контура в гофре (60 мин).

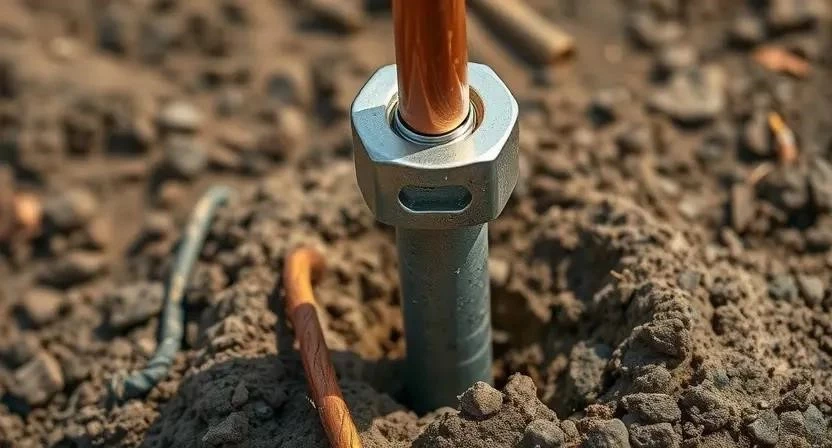

- Монтаж заземляющего контура в частном доме путем забивки стальных стержней в грунт (90 мин).
- Соединение провода с заземляющим электродом с помощью специальных зажимов (30 мин).

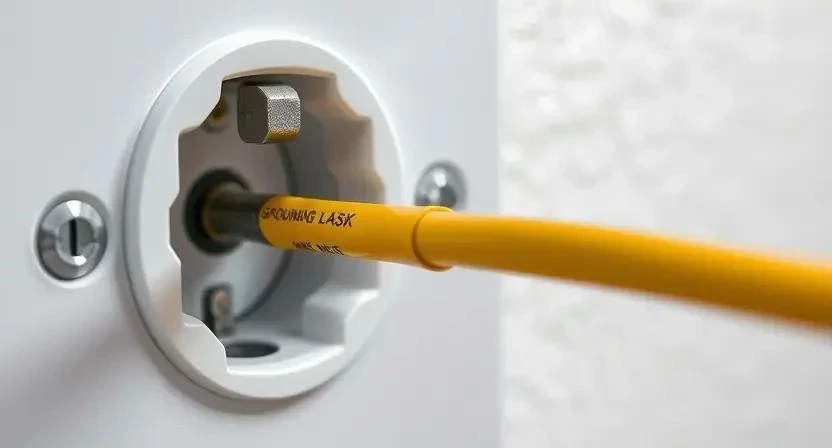

- Подключение провода к заземляющему контакту розетки (20 мин).
- Подсоединение кабеля к общей шине заземления в электрощитке (30 мин).
- Проверка надежности всех соединений и плотности затяжки клемм (15 мин).
- Изоляция всех открытых участков проводки изолентой или термоусадкой (20 мин).
- Подача напряжения и проверка срабатывания УЗО при имитации утечки (15 мин).
- Финальное тестирование корпуса машины на отсутствие напряжения (15 мин).
| Этап работ | Время | Особенности |
|---|---|---|
| Подготовка и диагностика | 45 мин | Полное отключение питания |
| Прокладка кабеля | 60 мин | Использование гофротруб |
| Монтаж контура (дом) | 120 мин | Вертикальный забив стержней |
| Подключение к сети | 50 мин | Зажим в шине заземления |
| Тестирование | 30 мин | Замер напряжения на корпусе |
Технические нюансы и требования
Повышенная влажность и температура в ванной комнате ускоряют коррозию металлов. Для защиты кабеля обязательно используйте ПВХ-гофротрубы, которые предотвращают механические повреждения и воздействие влаги. При соединении медного провода со стальным стержнем используйте специальные переходные зажимы, чтобы избежать электрохимической коррозии. Время полного монтажа системы в среднем составляет один рабочий день.
Анализ распространенных ошибок
Неправильный выбор метода заземления может привести к трагическим последствиям. Из личного опыта: заземление на батарею отопления не только запрещено ПУЭ, но и может привести к тому, что ток утечки распространится по всему стояку дома.
- Заземление на трубы отопления или водопровода (категорически запрещено).
- Использование слишком тонкого провода, который может перегореть при токе утечки.
- Отсутствие УЗО в цепи, что делает систему защиты неполной.
- Неправильный выбор стержней (слишком короткие или из некачественной стали).
- Плохая затяжка контактов, приводящая к искрению и нагреву.
Расчет стоимости реализации
Затраты зависят от того, выполняется ли работа самостоятельно или силами специалиста. При самостоятельном монтаже экономия достигается за счет отсутствия оплаты услуг мастера.
| Статья расходов | Количество | Цена | Своими руками | С мастером | Экономия | |
|---|---|---|---|---|---|---|
| Медный кабель | 10 м | 60 руб. | 600 руб. | 600 руб. | 600 руб. | 0 руб. |
| Стержень заземления | 1 шт. | 1200 руб. | 1200 руб. | 1200 руб. | 1200 руб. | 0 руб. |
| Расходники (гофра, клеммы) | комплект | 450 руб. | 450 руб. | 450 руб. | 450 руб. | 0 руб. |
| Работа электрика | 1 услуга | 3000 руб. | 3000 руб. | 0 руб. | 3000 руб. | 3000 руб. |
| ИТОГО | — | — | — | 2250 руб. | 5250 руб. | 3000 руб. |
Регламент обслуживания системы
После завершения работ необходимо установить график проверок. Рекомендуется проверять сопротивление заземления и надежность затяжки контактов один раз в год. Из личного опыта: вибрация стиральной машины может со временем ослабить крепление провода в розетке, поэтому ежегодный осмотр обязателен. Срок службы медного кабеля в гофре составляет более 20 лет при отсутствии механических повреждений.
Альтернативные способы защиты

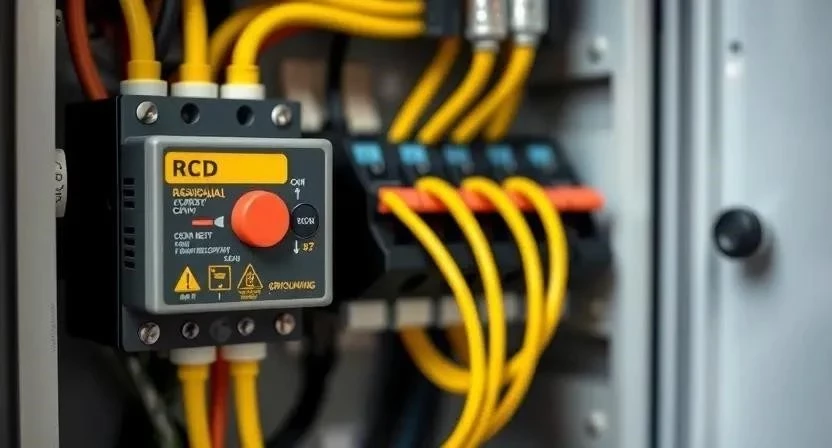

Использование УЗО (устройства защитного отключения) является неотъемлемой частью безопасности, так как оно мгновенно отключает питание при обнаружении утечки тока. В некоторых случаях устанавливают стабилизаторы напряжения для защиты электроники машины от скачков в сети. Важно понимать разницу: заземление отводит ток в землю, а зануление соединяет корпус с нулевым проводником, что в современных условиях считается менее безопасным и часто запрещено.
Ответы на часто задаваемые вопросы
Можно ли заземлить стиральную машину на батарею?
Нет, это категорически запрещено правилами электробезопасности (ПУЭ), так как создает риск поражения током всех жителей дома.
Что делать, если в доме нет заземления в щитке?
В частном доме необходимо создать собственный контур заземления, в квартире — обратиться в управляющую компанию для уточнения возможности подключения к общедомовой шине.
Какой сечением должен быть провод заземления?
Для бытовой техники обычно используется медный провод сечением 2.5 мм².
Обязательно ли ставить УЗО вместе с заземлением?
Да, заземление и УЗО работают в паре: заземление отводит ток, а УЗО отключает сеть при возникновении аварийной ситуации.
Как проверить, работает ли заземление мультиметром?
Необходимо замерить напряжение между фазным и заземляющим контактами (должно быть равно сетевому), а также между нулевым и заземляющим (должно быть близко к нулю).
Можно ли использовать стальной провод вместо медного?
Не рекомендуется, так как сталь имеет гораздо более высокое сопротивление и быстрее подвергается коррозии.
Безопасно ли заземление в многоквартирном доме?
Безопасно только при использовании сертифицированной системы заземления здания или установке УЗО.
Что такое петля заземления?
Это путь протекания тока короткого замыкания от точки повреждения изоляции до источника питания, обеспечивающий срабатывание автоматического выключателя.
