Правильный электромонтаж сплит-системы начинается с обеспечения защиты сети от перегрузок и коротких замыканий. Ошибки при подборе защитного оборудования приводят к оплавлению изоляции кабеля или выходу из строя дорогостоящего компрессора. Процесс подбора автоматического выключателя занимает около 30 минут, но требует точных расчетов мощности в кВт и понимания пусковых токов. Чтобы понять, как выбрать автомат для кондиционера, необходимо сопоставить технические параметры устройства с сечением медного провода.
Основы электробезопасности и подготовки к работе
Работа с электрощитом требует строгого соблюдения правил техники безопасности. Первостепенное значение имеет различие между рабочей мощностью и пусковым током: в момент старта компрессор потребляет в несколько раз больше энергии, чем при обычном функционировании. Если номинал автомата будет слишком низким, устройство будет постоянно отключаться. Слишком высокий номинал лишит систему защиты, что может привести к пожару.
При возникновении сложностей с определением фазы или нулем, а также при отсутствии опыта работы с DIN-рейкой, следует вызвать квалифицированного электрика. Самостоятельный монтаж допустим только при полном понимании принципов работы электротехники и наличии исправного измерительного оборудования.
Подбор необходимых материалов
Для качественного электромонтажа потребуется определенный набор компонентов. Основным элементом выступает автоматический выключатель, который подбирается исходя из нагрузки на сеть. Важно использовать только медный провод с соответствующим сечением, чтобы избежать перегрева.
- Автоматический выключатель (тип B или C)
- Медный кабель ВВГнг-LS
- Наконечники НШВИ для многожильного провода
- Маркировочные бирки для кабеля
- Изолента или термоусадочные трубки
- DIN-рейка (если нет свободного места в щитке)
- Клеммники для распределения питания
- Крепежные стяжки из нейлона
Сопоставление мощности оборудования и номинала защиты представлено в таблице ниже:
| Мощность кондиционера (кВт) | Рабочий ток (А) | Рекомендуемый номинал автомата (А) | Сечение кабеля (мм²) |
|---|---|---|---|
| 0.7 — 1.5 | 3.1 — 6.8 | 10А | 1.5 |
| 1.6 — 3.5 | 7.2 — 15.4 | 16А | 2.5 |
| 3.6 — 5.0 | 16.5 — 22.7 | 25А | 4.0 |
| 5.1 — 7.0 | 23.0 — 31.8 | 32А | 6.0 |
| Свыше 7.0 | от 32А | Индивидуальный расчет | от 6.0 |
Инструментарий для монтажа

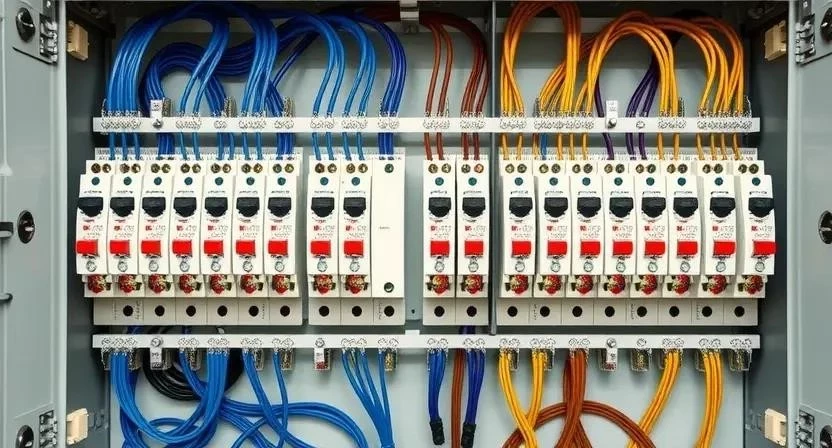

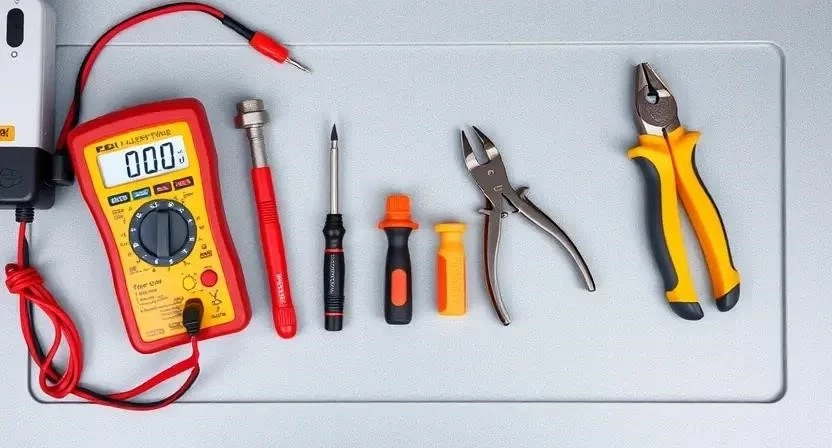

Качественный результат зависит от использования специализированного инструмента. Применение неподходящих отверток приводит к срыву резьбы на зажимных контактах, что вызывает искрение и нагрев.
- Мультиметр для проверки напряжения
- Индикаторная отвертка
- Стриппер для зачистки изоляции
- Набор диэлектрических отверток
- Пассатижи с изолированными ручками
- Фонарь с направленным светом
- Кримпер для обжима наконечников
Организация рабочего пространства
Сначала необходимо обеспечить беспрепятственный доступ к электрощиту, убрав лишние предметы. Полное отключение общего питания в квартире является обязательным условием безопасности. Для комфортной работы следует организовать дополнительное освещение, так как внутри щитка часто бывает темно.
Подготовка поверхности и линий
Очистка DIN-рейки от пыли и мелкого мусора предотвращает неплотное прилегание автомата. Важно заранее проверить наличие свободного места в щитке, чтобы устройства не были установлены слишком плотно друг к другу, что ухудшает охлаждение. Кабельные линии должны быть проложены без резких перегибов, а изоляция проверена на целостность с помощью мультиметра.
Пошаговый алгоритм установки автомата
Монтаж выполняется строго последовательно. Из личного опыта: при расчете для стандартной сплит-системы мощностью 2.5 кВт я всегда закладываю автомат на 16А с характеристикой C, так как это обеспечивает стабильную работу даже при резких скачках пускового тока.
- Определение потребляемой мощности по техническому паспорту устройства (10 мин).
- Расчет рабочего тока по формуле: I = P / (U * cos φ) (5 мин).
- Выбор характеристики расцепителя: тип B для электроники, тип C для компрессоров (5 мин).
- Подбор номинала автомата (10А, 16А и т.д.) исходя из таблицы совместимости (5 мин).
- Проверка соответствия сечения кабеля выбранному номиналу защиты (5 мин).

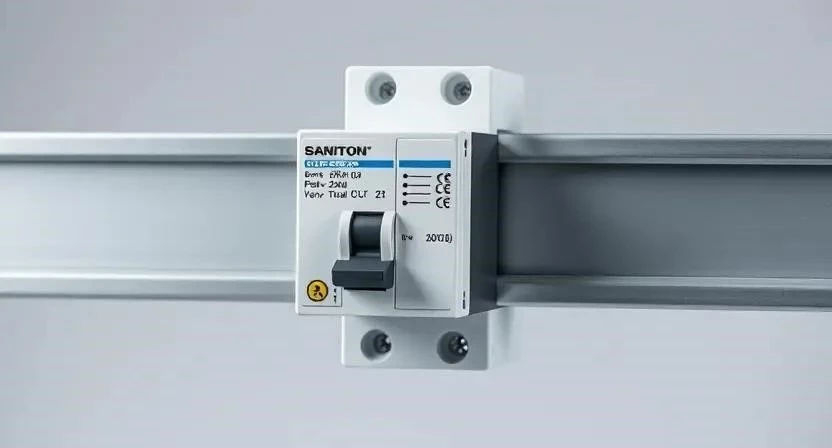

- Установка автоматического выключателя на DIN-рейку до щелчка фиксатора (5 мин).
- Зачистка концов провода и установка наконечников НШВИ (10 мин).
- Подключение фазного провода к соответствующему контакту (5 мин).
- Тщательная протяжка всех винтовых соединений (5 мин).
- Проверка схемы подключения с помощью мультиметра (10 мин).
- Подача напряжения на сеть и первый запуск сплит-системы (5 мин).
- Контроль температуры контактов под нагрузкой через 15 минут работы (15 мин).
| Этап работ | Затраченное время | Особенности выполнения |
|---|---|---|
| Расчеты и подбор | 30 мин | Учет пусковых токов |
| Подготовка кабеля | 20 мин | Использование наконечников |
| Монтаж в щите | 15 мин | Фиксация на DIN-рейке |
| Подключение | 15 мин | Протяжка клемм |
| Тестирование | 30 мин | Замер температуры |
Технические нюансы эксплуатации
Температура внутри электрощита существенно влияет на порог срабатывания теплового расцепителя. В жарких помещениях автомат может сработать раньше расчетного времени. Важный момент из практики: при смешивании компонентов разных брендов в одном щите иногда возникают проблемы с плотностью прилегания к DIN-рейке, поэтому рекомендуется использовать оборудование одного производителя.
Качественное заземление является критически важным элементом безопасности. Без него защита от утечек тока не будет функционировать, что создает риск поражения электрическим током при касании корпуса внешнего блока.
Распространенные ошибки при монтаже
Многие новички допускают критические промахи, которые приводят к авариям. Пример из опыта: однажды я столкнулся с ситуацией, когда из-за плохой затяжки клеммы контакт начал греться, что привело к оплавлению корпуса автомата, хотя нагрузка была в пределах нормы.
- Установка слишком мощного автомата (например, 25А на кабель 1.5 мм²), при котором провод сгорит раньше, чем сработает защита.
- Применение дешевых китайских аналогов с нестабильным порогом срабатывания.
- Недостаточная затяжка винтовых соединений, вызывающая искрение.
- Игнорирование использования наконечников на многожильном проводе.
- Отсутствие разделения фазы и нуля в клеммнике.
Расчет стоимости реализации
Затраты зависят от выбранного ценового сегмента оборудования и способа выполнения работ.
| Категория оборудования | Цена автомата | Цена кабеля (за м) | |
|---|---|---|---|
| Бюджетный сегмент | 300 — 600 руб. | 60 — 100 руб. | ~1200 руб. |
| Средний сегмент | 700 — 1500 руб. | 110 — 180 руб. | ~2500 руб. |
| Премиум сегмент | 2000 — 4500 руб. | 200 — 300 руб. | ~5000 руб. |
При самостоятельном монтаже экономия составляет от 1500 до 3000 рублей, которые обычно взимаются мастером за вызов и установку одного модуля в щиток.
Обслуживание после установки
Регулярный осмотр системы позволяет избежать внезапных поломок. Раз в год необходимо проверять затяжку всех винтовых контактов, так как металл подвержен тепловому расширению и сжатию. Если устройство оснащено кнопкой «Тест», ее следует нажимать ежеквартально для проверки работоспособности механизма расцепителя. Срок службы качественного автоматического выключателя составляет от 10 до 15 лет при соблюдении условий эксплуатации.
Дополнительные варианты защиты
Для повышения уровня безопасности можно использовать альтернативные устройства. УЗО (устройство защитного отключения) защищает людей от удара током при утечке на корпус. Дифавтомат объединяет в себе функции обычного автомата и УЗО, обеспечивая комплексную защиту от перегрузок и токов утечки.
Установка реле напряжения крайне рекомендована в регионах с нестабильной сетью. Этот прибор отключает питание при скачках вольтажа, предотвращая сгорание электроники кондиционера.
| Параметр | Автомат | Дифавтомат | |
|---|---|---|---|
| Защита от КЗ | Да | Да | Оба эффективны |
| Защита от перегрузки | Да | Да | Оба эффективны |
| Защита от утечки тока | Нет | Да | Диф безопаснее |
| Габариты в щитке | 1 модуль | 2 модуля | Автомат компактнее |
| Стоимость | Низкая | Высокая | Автомат дешевле |
Ответы на часто задаваемые вопросы
Можно ли поставить автомат на 25А для обычного кондиционера?
Это опасно, если сечение кабеля меньше 4 мм². В случае перегрузки кабель начнет плавиться, а автомат не отключит питание.
Что лучше: тип B или тип C?
Для кондиционеров рекомендуется тип C, так как он допускает кратковременные пусковые токи компрессора без ложного срабатывания.
Нужно ли ставить отдельный автомат на каждый блок?
Обычно сплит-система подключается к одному автомату, так как внутренний и внешний блоки работают в связке.
Какой кабель использовать для автомата 16А?
Оптимальным выбором будет медный кабель сечением 2.5 мм².
Почему автомат постоянно выбивает при включении?
Причиной может быть слишком низкий номинал, короткое замыкание в проводке или неисправность компрессора.
Можно ли заменить старый автомат без замены проводки?
Только если новый номинал не превышает допустимую нагрузку старого кабеля.
Поможет ли автомат от перепадов напряжения?
Нет, автомат защищает от тока (ампер), а не от напряжения (вольт). Для защиты от скачков нужно реле напряжения.
