Электромонтаж в жилом помещении завершается созданием центрального узла управления питанием. Эта задача характеризуется высокой степенью ответственности и требует от исполнителя базовых знаний электротехники. Сборка занимает от 8 до 16 рабочих часов, а стоимость комплектующих варьируется в зависимости от выбранного бренда. Чтобы понять, как собрать распределительный щит своими руками, необходимо строго следовать техническим регламентам. Правильный подход гарантирует безопасность эксплуатации всей сети.
Особенности подготовки к электромонтажу
Сборка требует предварительного изучения правил ПУЭ (Правила устройства электроустановок). Человек должен обладать навыками работы с изоляционным инструментом и понимать принципы распределения фаз. Приступать к монтажу оборудования следует только после того, как в помещении полностью завершена разводка кабелей по комнатам. Оценка сложности проекта зависит от количества групп потребителей и наличия дополнительных устройств защиты.

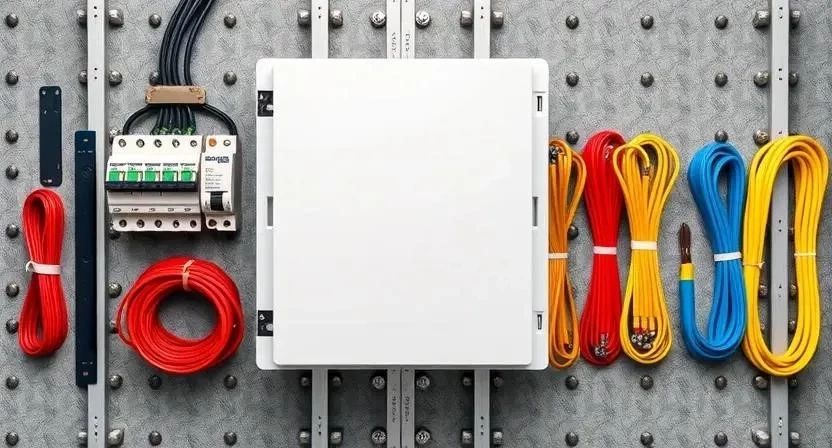

Комплектующие для электрощита
Правильный подбор материалов исключает перегрев контактов и ложные срабатывания защиты. Для качественного монтажа используются следующие компоненты:
- Корпус электрощитка (пластиковый или металлический);
- Вводной автоматический выключатель;
- Устройства защитного отключения (УЗО);
- Дифференциальные автоматы;
- Модульные автоматические выключатели для групп;
- Шина N (нулевая);
- Шина PE (заземляющая);
- Провод ПВ-3 (ПуГВ) различного сечения;
- Наконечники НШВИ для обжима жил.
Расчет количества модулей производится с запасом в 20% для возможного расширения системы в будущем.
| Материал | Характеристика | Расход (пример) | Цена за ед. | |
|---|---|---|---|---|
| Корпус щита | Встраиваемый, 24 модуля | 1 шт. | 2500 руб. | 2500 руб. |
| Автомат однополюсный | 16А, характеристика B | 8 шт. | 300 руб. | 2400 руб. |
| УЗО | 40А, 30мА | 2 шт. | 900 руб. | 1800 руб. |
| Провод ПВ-3 | Сечение 2.5 мм², медный | 15 м | 60 руб/м | 900 руб. |
| Наконечники НШВИ | Под сечение 2.5 мм² | 1 упак. | 400 руб. | 400 руб. |

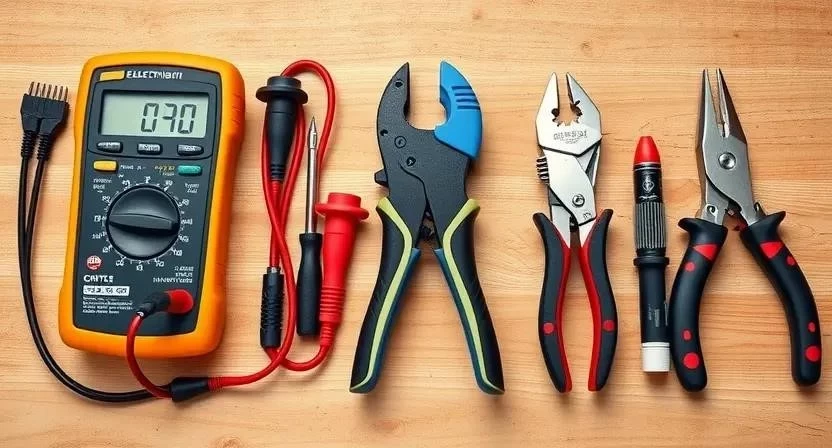

Инструментарий для сборки
Качественный инструмент обеспечивает надежную затяжку винтов и аккуратную зачистку проводов. Рекомендуется использовать профессиональные модели или арендовать оборудование в специализированных центрах.
- Диэлектрические отвертки (шлицевая и крестовая) — для затяжки клемм;
- Стриппер — для быстрого снятия изоляции без повреждения жилы;
- Кримпер (пресс-клещи) — для обжима наконечников НШВИ;
- Мультиметр — для проверки целостности цепей и напряжения;
- Пассатижи — для формирования петель провода;
- Строительный уровень — для ровной установки корпуса;
- Фонарь налобный — для освещения внутренних полостей щита.
| Инструмент | Назначение | Статус | Примерная цена |
|---|---|---|---|
| Стриппер | Снятие изоляции | Обязательно | 1200 руб. |
| Кримпер | Обжим жил | Обязательно | 1500 руб. |
| Мультиметр | Диагностика | Обязательно | 2000 руб. |
| Набор отверток | Монтаж модулей | Обязательно | 1000 руб. |
| Уровень | Выравнивание | Желательно | 600 руб. |
Организация рабочего пространства
Подготовка помещения начинается с обеспечения яркого освещения зоны монтажа. Вводное питание должно быть полностью отключено и заблокировано, чтобы исключить случайную подачу напряжения. Рабочее место организуется таким образом, чтобы все инструменты находились в зоне быстрого доступа. Поверхности пола под щитком закрываются защитным материалом для предотвращения попадания строительного мусора в корпус.
Монтаж корпуса и заведение линий
Установка электрощитка начинается с разметки отверстий под крепления. С помощью уровня корпус выравнивается по вертикали и горизонтали, после чего фиксируется дюбелями. Кабели заводятся в корпус через специальные отверстия, оставляя запас длины каждой линии около 15-20 сантиметров. Провода фиксируются пластиковыми стяжками, чтобы они не перекрывали доступ к модульному оборудованию. Однажды при планировании я забыл оставить запас провода на изгиб, что привело к переделке всей разводки в нижней части щита.

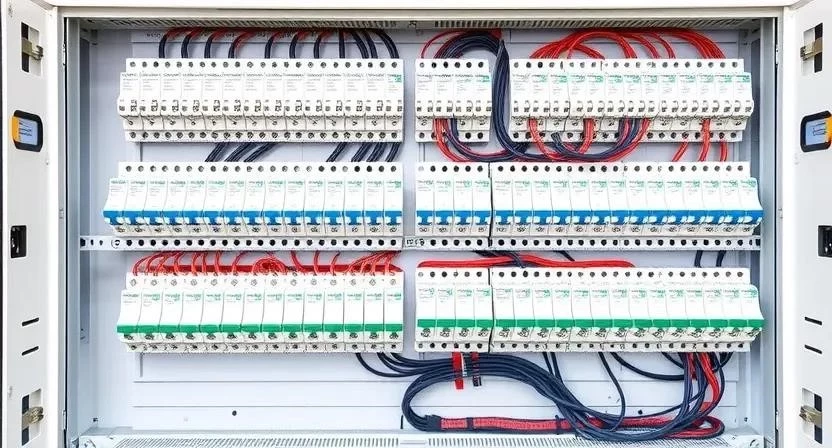

Технология монтажа распределительного щита пошагово
Процесс сборки требует строгого соблюдения последовательности действий для обеспечения электробезопасности.
- Планирование и создание схемы (2 часа). Определение количества групп, подбор номиналов автоматов, расстановка модулей на DIN-рейке.
- Установка DIN-реек и шин (1 час). Монтаж направляющих для оборудования, установка шин N и PE в отведенных местах.
- Монтаж вводного автомата и реле напряжения (1 час). Установка главного выключателя и устройства защиты от скачков напряжения.
- Установка УЗО и групп защиты (1.5 часа). Размещение устройств защитного отключения и распределение автоматических выключателей по линиям.
- Подключение фазных линий (2 часа). Соединение вводного автомата с групповыми модулями с использованием перемычек из ПВ-3.
- Подключение нулевых и заземляющих проводников (2 часа). Распределение нулевых проводов по соответствующим шинам N и заземления на шину PE.
- Маркировка всех линий (1 час). Нанесение подписей на каждый автомат и провод с помощью специальных маркеров или термоусадки.
- Проверка затяжки всех винтовых соединений (1 час). Тщательный обход всех клемм. В моей практике использование динамометрической отвертки позволило избежать искрения в клеммах вводного автомата, которое возникло из-за недотяга в предыдущем проекте.
- Тестирование без нагрузки (1 час). Проверка отсутствия короткого замыкания с помощью мультиметра.
- Запуск системы (1 час). Подача напряжения и проверка работоспособности каждой группы.
| Этап работ | Время | Ключевая особенность |
|---|---|---|
| Схема | 120 мин | Учет всех потребителей |
| Шины | 60 мин | Жесткая фиксация |
| Модули | 150 мин | Соблюдение порядка |
| Коммутация | 240 мин | Обжим всех жил НШВИ |
| Запуск | 60 мин | Поэтапное включение |
Технические нюансы и правила
Сечение медного провода должно строго соответствовать номиналу автоматического выключателя: для 16А используется 2.5 мм², для 10А — 1.5 мм². Заземление выполняется по системе TN-S или TN-C-S, где шины N и PE разделены. Внутри корпуса важно поддерживать температурный режим, избегая чрезмерной плотности компоновки модулей, чтобы обеспечить естественный обдув. Рекомендуется использовать оборудование одного бренда, так как это гарантирует идеальную совместимость гребенок и зажимов.
Типичные ошибки при сборке
Новички часто допускают промахи, которые могут привести к аварийным ситуациям или выходу техники из строя:
- Подбор автомата с номиналом выше, чем может выдержать кабель (риск пожара).
- Отсутствие маркировки линий, что делает обслуживание щита невозможным. Однажды я пропустил маркировку одной из линий освещения, и при поиске неисправности пришлось отключать все автоматы по очереди.
- Плохой контакт в клеммах, вызывающий локальный перегрев и оплавление изоляции.
- Игнорирование установки УЗО в «влажных» зонах (ванная, кухня), что опасно для жизни.

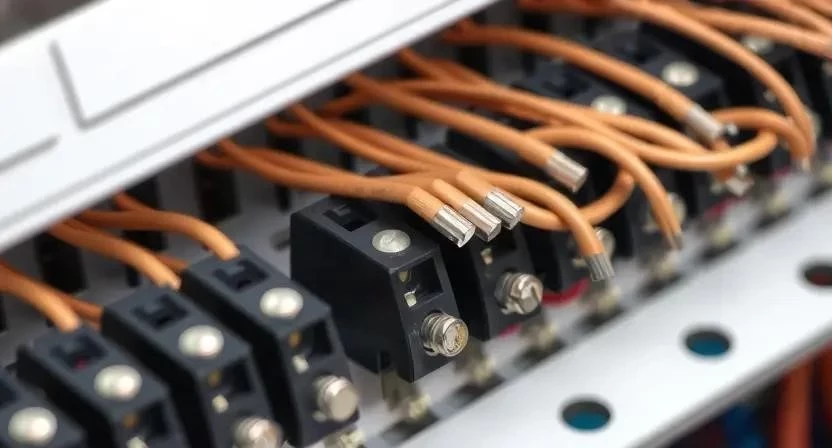

- Использование многожильного провода без наконечников НШВИ.
Расчет стоимости электромонтажа
Затраты складываются из стоимости модульного оборудования, расходных материалов и оплаты труда. Самостоятельный монтаж позволяет существенно сэкономить на услугах электрика.
| Статья расходов | Своими руками | С мастером | Экономия |
|---|---|---|---|
| Комплектующие | 8500 руб. | 8500 руб. | 0 руб. |
| Расходники (ПВ-3, НШВИ) | 1200 руб. | 1200 руб. | 0 руб. |
| Работа по сборке | 0 руб. | 6000 руб. | 6000 руб. |
| Пусконаладка | 0 руб. | 1500 руб. | 1500 руб. |
| 9700 руб. | 17200 руб. | 7500 руб. |
Эксплуатация и обслуживание
После завершения работ необходимо проводить регулярный технический осмотр. Раз в год следует проверять затяжку всех винтовых соединений, так как медь подвержена текучести, и контакты могут ослабнуть. Работоспособность УЗО проверяется нажатием кнопки «Тест» один раз в квартал. Срок службы качественных автоматических выключателей составляет от 10 до 20 лет при условии отсутствия постоянных перегрузок.
Варианты реализации щитка
Существуют разные подходы к организации электроцентра. Готовые модульные щиты предлагают стандартный набор компонентов, что ускоряет монтаж, но ограничивает гибкость. Сборка на заказ в мастерских позволяет получить идеально укомплектованное устройство, которое остается только установить на стену. Открытый монтаж проще в обслуживании, однако скрытый монтаж эстетически предпочтительнее и защищает оборудование от внешних воздействий.
Ответы на часто задаваемые вопросы
Как выбрать номинал автомата?
Выбор зависит от сечения кабеля и мощности нагрузки: для розеток 2.5 мм² — 16А, для освещения 1.5 мм² — 10А.
Можно ли ставить УЗО после автомата?
Да, такая схема позволяет защитить линию от утечек тока, при этом автомат защищает само УЗО от короткого замыкания.
Зачем нужны наконечники НШВИ?
Они предотвращают раздавливание тонких медных жил винтом клеммы, обеспечивая надежный электрический контакт.
Можно ли смешивать разные бренды автоматов?
Технически это возможно, но не рекомендуется из-за разницы в габаритах и качестве соединительных шин.
Что такое шина N?
Это нулевая шина, к которой подключаются все нулевые проводники потребителей.
Как часто нужно подтягивать контакты?
Рекомендуется проводить ревизию затяжки один раз в год.
Можно ли устанавливать щит в ванной комнате?
Нет, электрощит должен располагаться в сухом помещении с ограниченным доступом посторонних лиц.
