Регулировка яркости освещения в интерьере позволяет создавать различные сценарии света под конкретные задачи. Данный процесс характеризуется средней сложностью и требует базовых знаний электрики. Правильное выполнение работ занимает несколько часов, а итогом становится функциональная система освещения с плавным управлением. Рассматривая вопрос, как подключить светодиодную ленту через диммер: схема и монтаж своими руками, важно учитывать технические параметры всех компонентов.
Особенности подготовки к работе
Предварительный анализ задачи помогает избежать ошибок при монтаже. Необходимо обладать базовыми навыками работы с электропроводкой и уметь пользоваться измерительными приборами. Время выполнения всей операции зависит от сложности планировки, но обычно составляет от 3 до 6 часов. Особое внимание следует уделить выбору места для установки блока питания и диммера, чтобы они оставались доступными для обслуживания, но были скрыты от глаз. Критически важным фактором является совместимость напряжений: система должна работать строго на 12В или 24В, в зависимости от типа выбранной ленты.

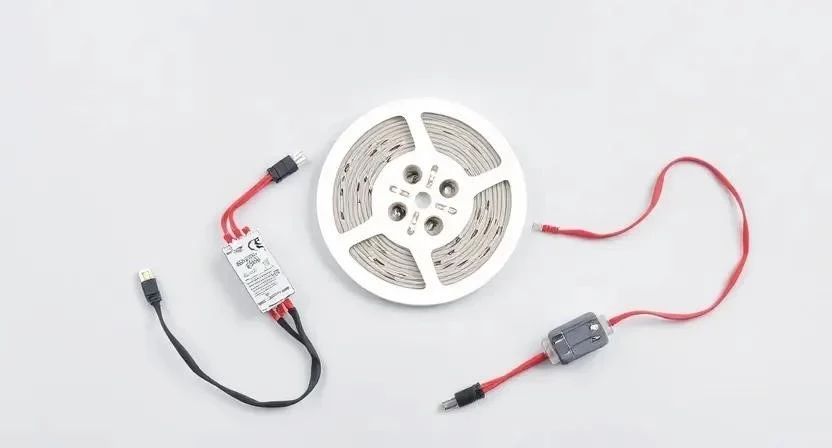

Комплектующие для монтажа
Для реализации проекта потребуется набор специфических материалов. Основу системы составляют светодиодная лента, ШИМ-контроллер (диммер) и блок питания. Соединительный медный провод подбирается исходя из мощности нагрузки, чтобы избежать перегрева. Для надежной фиксации и изоляции используются коннекторы или термоусадочные трубки, а также стандартные крепежные элементы.
- Светодиодная лента (12В или 24В)
- PWM-регулятор (диммер)
- Блок питания (драйвер)
- Медный многожильный провод
- Термоусадочные трубки разного диаметра
- Клеммники для быстрого соединения
- Алюминиевый профиль с рассеивателем
- Двусторонний скотч (если отсутствует на ленте)
| Наименование материала | Характеристика | Расход на 5 метров | Ориентировочная цена |
|---|---|---|---|
| LED лента | SMD, 12В, 14.4 Вт/м | 5 м | 1500 руб. |
| Блок питания | 12В, 80-100 Вт | 1 шт. | 1200 руб. |
| Диммер (ШИМ) | 12-24В, до 10А | 1 шт. | 600 руб. |
| Провод медный | Сечение 0.75 мм² | 7-10 м | 400 руб. |
| Алюминиевый профиль | С матовым экраном | 5 м | 2000 руб. |
Инструментарий для установки

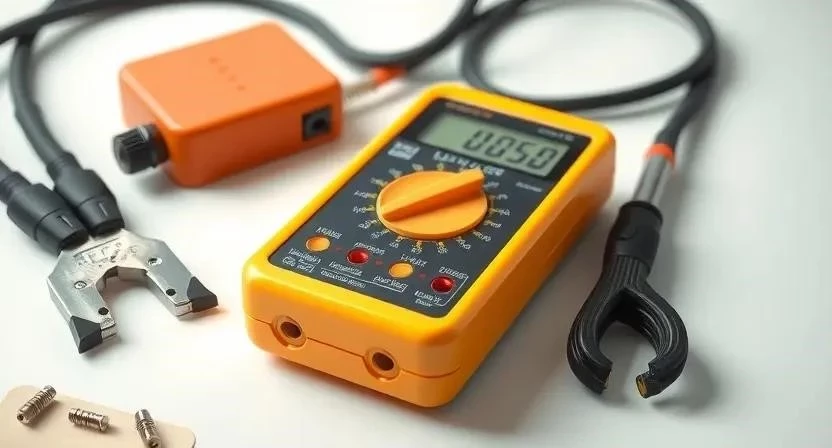

Правильный подбор инструментов ускоряет процесс и гарантирует безопасность соединений. Мультиметр используется для обязательной проверки выходного напряжения блока питания перед подключением ленты. Для подготовки проводов применяют стриппер или острый нож. Если монтаж осуществляется без коннекторов, потребуется паяльник с припоем для создания надежных электрических контактов. Уровень необходим для точной разметки и установки профиля, а изоляционная лента служит дополнительной защитой.
| Инструмент | Назначение | Альтернатива |
|---|---|---|
| Мультиметр | Проверка напряжения и цепи | Контрольная лампочка |
| Стриппер | Снятие изоляции с провода | Канцелярский нож |
| Паяльник | Создание жестких соединений | Самозажимные клеммники |
| Отвертка | Закрепление компонентов | Шуруповерт |
| Уровень | Выравнивание профиля | Строительный лазер |
Организация рабочего пространства
Безопасность является приоритетом при любых работах с электричеством. Первым делом необходимо полностью отключить электропитание в соответствующей зоне через распределительный щит. Зона монтажа должна быть освобождена от лишних предметов, а поверхности мебели или стен защищены пленкой. Для этапа пайки организуется отдельное устойчивое место с хорошим освещением и вентиляцией, где будут расположены все необходимые компоненты.
Подготовка поверхности под ленту
Качество адгезии напрямую влияет на срок службы подсветки. Место приклейки тщательно очищается от пыли, грязи и жировых отложений. Обезжиривание поверхности проводится с помощью спирта или специального состава. Для эффективного отвода тепла обязательно устанавливается алюминиевый профиль, так как без него светодиоды перегреваются и быстро деградируют. После установки профиля проверяется надежность его крепления к основанию с помощью саморезов или клипс.
Технология монтажа диммера и ленты
Процесс установки требует строгого соблюдения последовательности действий. Опираясь на личный опыт, отмечу, что использование алюминиевого профиля не только продлевает жизнь ленте, но и делает свет более равномерным, убирая эффект «точек».
- Выполняется расчет мощности блока питания и диммера с запасом 20% от общей мощности ленты.
- Блок питания монтируется в скрытом, но вентилируемом месте (например, за потолочной нишей).
- Производится подключение блока питания к сети 220В.
- Выход блока питания (DC) соединяется с входными контактами диммера.
- Светодиодная лента подключается к выходным контактам диммера.
- Строго соблюдается полярность: положительный контакт (+) к плюсу, отрицательный (-) к минусу.
- Все открытые соединения изолируются термоусадкой или фиксируются в клеммниках.
- Регулятор (диммер) устанавливается в подрозетник или закрепляется на поверхности.
- Осуществляется первый запуск системы для проверки работоспособности всех сегментов.
- Проверяется плавность затухания и максимальная яркость освещения.
- Провода аккуратно укладываются и фиксируются пластиковыми стяжками внутри коробов.
- Проводится финальный осмотр всех контактов на предмет надежности затяжки.
| Этап работ | Время выполнения | Результат |
|---|---|---|
| Расчет и закупка | 1-2 часа | Полный комплект материалов |
| Подготовка поверхности | 1 час | Обезжиренная база и профиль |
| Монтаж БП и диммера | 1 час | Установленное оборудование |
| Коммутация и пайка | 1.5 часа | Сформированная электроцепь |
| Тестирование и фиксация | 0.5 часа | Работающая система освещения |
Технические нюансы эксплуатации
Температурный режим играет ключевую роль в стабильности работы электроники. При использовании длинных участков провода возникает падение напряжения, что приводит к снижению яркости ленты в конце линии. В таких случаях рекомендуется использовать провод с бóльшим сечением. Также важно проверять совместимость: аналоговые диммеры работают с одноцветными лентами, в то время как цифровые контроллеры нужны для RGB-систем. Радиаторы в виде профилей обязательны для лент с высокой плотностью светодиодов.
В моей практике был случай, когда при использовании тонкого провода на дистанции более 5 метров яркость в конце ленты упала на 15%. Решением стало увеличение сечения медного провода до 1.5 мм².
Типичные ошибки при установке
Новички часто допускают промахи, которые могут привести к выходу оборудования из строя. Одной из самых частых проблем является перепутывание полярности, что в некоторых моделях диммеров вызывает мгновенный перегорание контроллера. Опасно также использование диммера, мощность которого ниже мощности подключенной ленты — устройство начнет перегреваться и может расплавиться.
- Подключение диммера в разрыв сети 220В вместо цепи постоянного тока (после БП).
- Отсутствие заземления металлического корпуса блока питания.
- Плохая пайка контактов, приводящая к искрению и мерцанию света.
- Монтаж блока питания в герметичную коробку без вентиляции.
- Использование дешевых коннекторов, которые окисляются со временем.
Однажды я столкнулся с ситуацией, когда лента начала мерцать из-за плохого контакта в клеммнике. После перепайки соединения мультиметром была зафиксирована стабилизация тока, и проблема исчезла.
Экономический расчет проекта
Стоимость реализации зависит от выбранных брендов и объема работ. Самостоятельный монтаж позволяет существенно сэкономить на услугах электрика, при этом затраты на качественные материалы остаются неизменными.
| Статья расходов | Своими руками (руб.) | С мастером (руб.) | Экономия (руб.) |
|---|---|---|---|
| Комплектующие | 4700 | 4700 | 0 |
| Работа по монтажу | 0 | 3500 | 3500 |
| Расходные материалы | 300 | 500 | 200 |
| Настройка и запуск | 0 | 1000 | 1000 |
| 5000 | 9700 | 4700 |
Правила последующего ухода
Для продления срока службы системы рекомендуется раз в год проверять надежность контактов в клеммниках. Очистку рассеивателей профиля следует проводить сухой или слегка влажной тканью, избегая агрессивных растворителей. Блок питания должен иметь свободный доступ воздуха для охлаждения, поэтому нельзя заваливать его вещами или плотно замуровывать в стену. При соблюдении этих правил срок службы компонентов составит от 30 000 до 50 000 часов.
Современные альтернативы диммированию
Технологии освещения развиваются, предлагая более гибкие способы управления яркостью. Вместо классических ручек-регуляторов можно внедрить интеллектуальные решения.
- Контроллеры с поддержкой Zigbee для интеграции в умный дом.
- Wi-Fi модули для управления яркостью со смартфона.
- Диммируемые драйверы, позволяющие использовать обычные настенные выключатели.
- Беспроводные радио-пульты с функцией программирования сцен.
- Сенсорные панели, встраиваемые в стену или мебель.
- Датчики освещенности для автоматического приглушения света.
- Голосовое управление через системы Алиса или Siri.
Ответы на частые вопросы
Можно ли использовать обычный настенный диммер для 220В с LED лентой?
Нет, обычный диммер 220В не подходит для стандартной ленты 12/24В. Для этого нужен либо специальный диммируемый блок питания, либо ШИМ-контроллер, устанавливаемый после БП.
Почему лента мерцает при понижении яркости?
Мерцание обычно вызвано использованием дешевых PWM-регуляторов с низкой частотой переключения или из-за плохого контакта в цепи питания.
Какой провод выбрать для подключения диммера?
Рекомендуется использовать медный многожильный провод сечением от 0.5 до 1.5 мм² в зависимости от общей мощности системы.
Что делать, если диммер сильно греется?
Это признак перегрузки. Проверьте, не превышает ли мощность ленты допустимый предел контроллера. В таком случае необходимо установить более мощный диммер или разделить ленту на несколько линий.
Можно ли подключать несколько лент к одному диммеру?
Да, если суммарная мощность всех лент не превышает максимальную мощность диммера и блока питания.
Как выбрать мощность блока питания с запасом?
Сложите мощность всех метров ленты и прибавьте к этому значению 20%. Это предотвратит перегрев БП и продлит его ресурс.
Нужен ли профиль, если лента клеится в нишу?
Да, профиль необходим даже в нишах для отвода тепла, так как без него светодиоды перегреваются, что ведет к потере яркости и изменению цвета.
