Как найти проводку в стене. несколько эффективных способов

Исправить положение: как отремонтировать проводку

Вы уже нашли проводку в стене, часть которой вышла из строя. Что делать? Звать профессиональных электриков или чинить самостоятельно следующим образом:

• найти и с помощью перфоратора нужно аккуратно вскрыть бетонную стяжку и обнаружить кабели или металлические трубки, в которых расположены кабели;
• обесточьте всю квартиру целиком;
• обычно трубки разборные, нужно удалить элемент, который скрывает поврежденный кабель;
• часть поврежденной проводки надо вырезать. Для этого используют кусачки;
• теперь в руках у вас два проводка – их необходимо соединить. Поможет клемма или термотрубка. Первый вариант надежнее, второй – дешевле;
• место соединения проводки обмотайте изолентой;
• закройте трубку или кабель-канал;
• заделайте стену бетонным раствором.

Некоторые домашние мастера выполняют пайку для соединения проводов.

После ремонта обрыва проводки в стене проверьте сеть на работоспособность. если все в порядке – стену можно заделывать бетоном

Если вырезание части системы не помогло, придется менять весь кабель целиком.

Способы поиска

Для поиска проводки можно привлечь специалиста, а можно провести самостоятельный поиск с помощью специально разработанных приборов и инструментов. Который из этих вариантов выбрать, каждый решает самостоятельно.

Приборы

1. Пробник MS-158M, MS-48, MS-18 – кроме проводки находят металлические вкрапления в стене (гвозди, шурупы и др.), реагируют на арматуру плит на глубине до 5 см.
2. Сигнализатор Е121 «Дятел» – реагирует на электромагнитное поле и определяет обрывы проводов, находящихся под напряжением на глубине до 7 см.
3. ПОСП-1 – определяет наличие переменного электричества, обрывы проводов.
4. CEM LA – 101 – реагирует на электромагнитное поле, определяет обрывы проводов.
5. Бесконтактный датчик ExtechDA30 – определяет электромагнитное поле переменного напряжения. Работает с кабель-каналами, экранированными проводами, распределительными коробками.
6. MS58M – реагирует на металлы, напряжение в проводах не требуется.
7. Устройство обнаружения скрытой проводки «ОСП» – для точного и быстрого поиска обрывов электропроводки. При использовании генератора (поставляется в комплекте) находит отключенные от электричества провода. Находит медь на глубине до 30 см.

Различные типы тепловизоров – запредельно дороги, но четко выявляют проводку под напряжением и ее обрывы.

Сканер

Основное отличие сканеров от других приборов, которые применяются для обнаружения электропроводки, в том, что они могут «видеть» не только провода.

1. Детектор Black&Decker BDS300 – находит электропроводку, цветные и черные металлы, дерево.
2. Детектор металла ZirconTriScannerPROSL – кроме поиска металлов, во всех режимах эксплуатации сканирует электропроводку под напряжением.
3. Детектор Skil 0550 AA – жидкокристаллический индикатор, кроме поиска металлов, во всех режимах эксплуатации сканирует электропроводку под напряжением.
4. Цифровой детектор Bosch PDO Multi – самый бюджетный из семейства Bosch, определяет проводку под потенциалом (фазу), материалы внутри стен и глубину их залегания.

Мультиметр

Мультиметром принято называть приборы, которые способны заменить несколько других приборов. В нашем случае мультиметр объединяет в себе амперметр, омметр, вольтметр.

Самыми распространенными для поиска электропроводки являются:

1. Тестер – мультиметр LA-1014 – точно определяет местонахождение обесточенных и проводов под напряжением, состояние компьютерной и телефонной линий, места обрывов, перехлестов, замыканий.
2. Тестеры GVD-504A, GVD-503, GVT-92, VP-440 – анализируют состояние скрытого кабеля, определяют места обрывов.

Различных приборов, которые предназначены для поиска проводки, огромное количество. Использование большинства приборов требует опыта в работе для правильного различения сигналов, которые от них поступают.

С помощью смартфона, телефона

Необходим смартфон или телефон, оборудованный магнитным датчиком и специальной программой Metal Detector, предназначенной для поиска металлов.

Определяет местонахождение провода по электромагнитному полю, возникающему в проводах под напряжением.

Также такой искатель способен найти место разрыва провода и арматуру в панельных домах. Работа такого индикатора не отличается качеством и требует предварительных тренировок.

Точность поиска зависит от положения прибора относительно сканируемой поверхности.

Индикаторная отвертка

Поиск индикаторной отверткой – самый простой и дешевый вариант. Определяет электромагнитное поле с точностью по ширине поиска от 10 до 20 см.

Такая отвертка может быть использована для проверки целостности цепи. Обесточенные и экранированные провода не «видит». Обнаруживает электропроводку на небольшой глубине.

Без приборов

Удалить со стен обои и определить наличие проводки по неровностям штукатурки.

Такой способ применим, только если поверхность панели полностью не заштукатурена, а способ укладки проводов в штробы.

Использовать карту обозначения электропроводки (очень ненадежный способ даже в новых квартирах, т.к. карта далеко не всегда соответствует проделанной электриками работе).

Профессионально установленная электропроводка должна находиться в 15 см параллельно потолку, и вертикально вверх, от розеток и выключателей.

В панельных домах, проводка может быть уложена по кратчайшему пути (по диагонали) от распределительных коробок, а в домах с многократными ремонтами, вообще беспорядочно.

Устранение обрыва фазного и нулевого проводов

Выяснив точное место обрыва кабеля и определив его особенность (повреждение «фазы», «ноля»), можно приступить к его ремонту.

Для устранения поврежденного фазового провода, следует выполнить такие шаги:

Прежде всего нужно отключить фазный провод.
При помощи молотка или иного инструмента убрать штукатурку или иную отделку с поверхности стены. Необходимо освободить участок вдоль трассы примерно на 10-15 см, захватывая зону справа и слева от предполагаемого центра повреждения.
От сети требуется отделить поврежденную жилу, стараясь не задеть изоляцию на прочих кабелях.
Медную проводку лучше соединять пайкой. Для этого требуется взять дополнительный кусок подобного изделия, из которого выполняется ремонтная перемычка.
Желательно также предварительно надеть на жилу поврежденного кабеля поливинилхлоридную либо термоусадочную трубку

Концы перемычки скручиваются с концами перебитого провода, после чего соединения спаиваются.
На отремонтированное место плотно (в несколько слоев) накладывается изоляционная лента, после чего на нее осторожно задвигается трубка, одетая на провод. Это обеспечивает герметичность крепежа.

Алюминиевые провода хуже поддаются пайке, для которой к тому же требуется специальный припой и флюс. В этом случае самым надежным способом соединения будет клемма WAGO, при этом место ее крепления требуется обмотать изолентой и дополнительно покрыть герметиком.

Провода можно также соединить при помощи ответвительной коробки. Для этого с оборванного провода снимается изоляция, после чего его концы разводятся в разные стороны. При помощи перфоратора, оснащенного специальной коронкой в стене пробивается отверстие, размеры которого совпадают с параметрами ответвительной коробки.

Устройство вставляется в проем, после чего оно закрепляется алебастром. В коробку помещаются провода, при этом поврежденные жилы соединяются по цвету и обматываются изоляционной лентой.  В заключении коробка с восстановленными проводами закрывается крышкой.

Если кабели помещаются в специальных трубках, поврежденные жилы следует осторожно вытянуть наружу, а вместо них при помощи протяжного приспособления вставить новые провода. При повреждении нулевого кабеля в начале работы его требуется отсоединить от шины, прикрепив фазную жилу

Весь остальной процесс совпадает с описанным выше регламентом

При повреждении нулевого кабеля в начале работы его требуется отсоединить от шины, прикрепив фазную жилу. Весь остальной процесс совпадает с описанным выше регламентом.

После любого вида ремонта штробы покрываются штукатуркой. Давать напряжение в отремонтированную проводку можно лишь после полного высыхания покрытия.

Прокладка открытых электросетей

Ремонтные работы, связанные с обрывом провода скрытой проводки, обычно требуют сложных строительно-ремонтных работ: демонтажа отделки, штробления стен с последующей заделкой и покрытием участка стены декоративными материалами.

Устранение обрыва скрытого провода часто требует демонтажа отделки, поэтому такие работы целесообразно совмещать с капитальным ремонтом помещения

Поскольку немедленное проведения подобных манипуляций не всегда доступно, в отдельных случаях можно порекомендовать проложить новый провод по поверхности стены, укрыв его в специальный короб или трубку.

Приборы в помощь!

Итак, если Вам необходимо просто найти электропроводку в квартире, то достаточно сделать металлоискатель своими руками. Простая самоделка изготавливается из подручных средств и позволит обнаружить проводник под напряжением вплоть до 10 см под декоративной отделкой. В интернете можно найти множество схем, по которым можно сделать простой детектор, одну из них мы Вам предоставили в статье, на которую сослались.

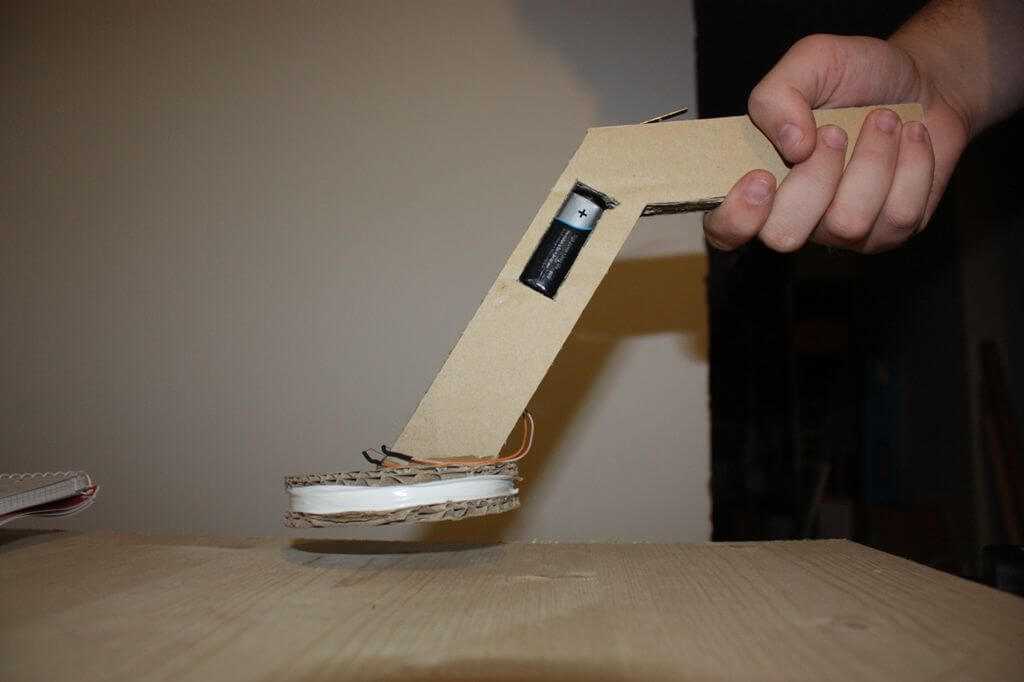

Пример с самодельным детектором металла

Если вопрос денег для Вас не особо важен, тогда лучше выбрать специальный прибор для обнаружения скрытой проводки в стене, который позволит не только с высокой точностью определить где находиться кабель, но и точное место неисправности, если существует перегоревший либо пробитый участок. Лучшим в соотношении цены и качества является устройство, которое называется «Дятел» либо сигнализатор E-121. С помощью данного детектора можно не только отследить точное расположение электропроводки в стене, но и найти место обрыва электрического проводника. Глубина работы составляет 7 см, чего вполне достаточно для любительского использования и обнаружения оборванной жилы даже под гипсокартонной стенкой.

Устройство «Дятел» в деле

Еще один, не менее подходящий прибор для обнаружения скрытой проводки в стене – сигнализатор «MS». Китайские тестеры имеют свои характеристики и особенности работы, поэтому к ним нужно приловчиться. Проблема в том, что изделия одинаково реагируют как на металлические части (к примеру, гвоздь), так и на токоведущую жилу. Чтобы правильно эксплуатировать тестер необходимо научиться отличать сигналы друг от друга. Именно поэтому профессиональные электрики обходят их стороной, хотя для домашнего использования вариант довольно неплохой. Еще один важный недостаток приборов – если кабель защищен фольгированным экраном, обнаружить его не удастся. У таких сигнализаторов множество негативных отзывов в интернете, только по той причине, что ими сложно пользоваться, в остальном это хороший вариант для определения эл.проводки.

Как пользоваться пробником?

Также для обнаружения скрытой проводки в стене используют такие приборы, как: ПОСП-1, GVT-92, Bosch DMF 10 zoom, GVD-504A, VP-440. Все они хорошо себя зарекомендовали для поиска разрыва проводника, а также обнаружения электропроводки под штукатуркой.

Видео инструкция по эксплуатации детектора

Отдельное внимание хотелось бы уделить тепловизорам. Данные устройства позволяют отследить не только где находиться перебитая жила, но и найти утечку тока, короткое замыкание и качество самой электропроводки в панельном доме. Конечно, их стоимость запредельно высока, но существует услуга вызова мастера, за которую вы отдадите около 2500 рублей

В этом случае Вам будет предоставлен полный отчет о том, что собой представляет существующая линия электросети в комнатах и есть ли где-нибудь сгоревший проводник

Конечно, их стоимость запредельно высока, но существует услуга вызова мастера, за которую вы отдадите около 2500 рублей. В этом случае Вам будет предоставлен полный отчет о том, что собой представляет существующая линия электросети в комнатах и есть ли где-нибудь сгоревший проводник.

Помимо этого можно узнать, где находится провод в стене с помощью индикаторной отвертки. Такой способ поиска проводки подойдет только в том случае, если жилы находятся под напряжением неглубоко в бетоне.

Находим неполадку за несколько минут

Поскольку предстоящая задача достаточно трудоёмкая и специфическая, на помощь приходят современные технические средства, позволяющие найти неполадку за несколько минут. Ассортимент приборов для проведения данной операции весьма многообразен. На рынке представлены и обычные тестеры и профессиональные трассоискатели с большим функционалом.

Для домашнего пользования рекомендуется применять недорогие аппараты, такие как детектор марки Mastech. Он позволит найти точку неисправности максимально быстро. Если вам требуется агрегат с расширенными функциями, то приобретайте прибор ЛИС-М. Он способен в короткие сроки осуществить поиск неполадки в скрытой проводке.

Кабель имеет свойство разрушаться при небрежном проведении строительных работ, например, сверлении. Из-за этого розетки могут не работать даже при наличии напряжения в сети. В результате обрыва проводки, находящейся в стене, может возникнуть возгорание. Если вы не имеете соответствующего опыта, чтобы найти зону, в которой провод оборвался, обращайтесь к специалистам. Помните, что самостоятельный поиск разрывов элекропровода может привести к поражению током!

1 Признаки и типы неисправностей – 3 класса поломок

В большинстве случаев неисправности с проводами возникают в результате неправильного монтажа, повреждения изоляции, нарушения целостности элементов цепи или слишком высокой нагрузки на нее, а также обрыва проводов.

Неправильный монтаж может в дальнейшем привести к неисправностям в проводке

Определить поломку удается по следующим признакам:

• отсутствие нуля или фазы;
• одновременное отсутствие и фазы, и нуля;
• появление искр;
• короткие замыкания;
• регулярные срабатывания защитных автоматических устройств.

Зачастую поломки образуются в местах, где провода подсоединяются к розеткам, распределительным коробкам, а также на участках подключения проводов к контактам автоматических приборов электрощита и выключателей освещения. Такие поломки относятся к первому классу неисправностей. Вместе они составляют больше половины всех случаев проблем с электрической сетью. В таких случаях найти неисправную проводку в стене достаточно просто, так как неисправный участок, скорее всего, расположен вблизи розеток или выключателей.

Второй класс поломок включает в себя проблемы со скрытой проводкой. Они становятся результатами монтажных работ во время ремонта, когда мастера вынуждены нарушать целостность бетонных конструкций. К примеру, зачастую провода повреждаются при вкручивании в них шурупа или сверления дрелью. Все эти случаи часто приводят к короткому замыканию в стене. Такие проблемы с электрической сетью могут проявиться гораздо позже, уже после окончания ремонтных работ. К примеру, нарушение целостности изоляции проводов дает о себе знать через несколько месяцев после контакта с прибором или шурупом.

К третьему классу неисправностей относятся обрывы проводки, возникающие в стене без прямого вмешательства сторонних приборов или предметов. Такие явления считаются крайне редкими и служат результатом износа алюминиевых проводов или слишком больших нагрузок на сеть. В подобных случаях найти обрыв электрического провода в стене без применения специальных приборов достаточно проблематично.

Короткие замыкания — один из признаков неисправности

Самое «безобидное» последствие обрыва электропроводов – отсутствие тока на определенном участке цепи. Гораздо опаснее искрение и короткое замыкание. Нередко это приводит к воспламенению предметов интерьера и потери недвижимости жильцами.

Металлоискатель

Работа металлоискателя основана на принципе индукционного баланса между передающей и принимающей катушкой. Работает он в диапазоне от 2 до 20 кГц, и фиксирует фазовый сдвиг при поднесении катушки к проводнику. Мы проводили измерения с помощью самого дешевого и простого металлоискателя Pirat Pro за 2500 рублей, который в основном предназначен для обнаружения «чермета». На иллюстрации ниже виден результат поиска проводки.

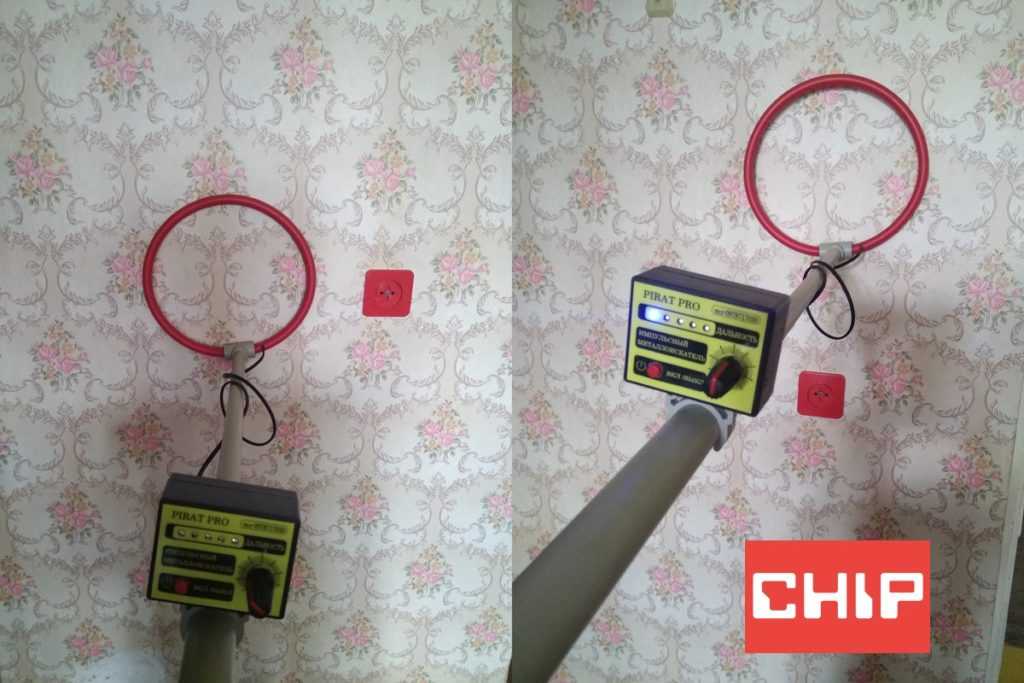

Как видно, металлоискатель четко определяет местоположение проводки. Его главное преимущество в том, что провод обнаруживается, даже если на нем нет напряжения или нагрузки. Также в панельных домах будете видеть арматуру в плитах, а в деревянных — гвозди. Но более дорогие модели позволяют отсекать черные металлы и находить только медь или алюминий. Однако область нахождения увеличивается размером катушки, поэтому погрешность может быть до 5 см. Таким способом стоит воспользоваться только, если вы любите поохотиться за монетками и у вас уже есть металлоискатель.

Профессиональные приборы для поиска

Существует множество методик, позволяющих узнать место прокладки кабелей. Они основаны на использовании приборов, способных детектировать провод без прямого контакта. К ним относятся следующие устройства:

• электромагнитный детектор скрытой проводки;
• индикаторная отвертка;
• металлодетектор;
• мультиметр и полевой транзистор;
• комбинированный детектор.

Электромагнитный детектор скрытой проводки

Электромагнитные детекторы — это профессиональные приборы, выпускаемые для обнаружения проводов. Их работа основана на регистрации переменных электромагнитных полей, идущих от проводника. Данный тип прибора требует, чтобы во время поиска по зондируемому кабелю протекал ток в 5-10 ампер. Это соответствует электрической нагрузке в 1-2 кВт.

Электромагнитный прибор для поиска проводки обладает хорошей точностью. Но есть один большой недостаток. Он способен обнаружить провод, если по нему протекает ток. Отыскать таким прибором разрыв цепи не удастся. Соответственно дом должен быть под напряжением, а исследуемая линия не иметь обрыва провода. Детектор такого типа отлично подойдет, если кабель в рабочем состоянии, а вам необходимо сделать отверстие в стене без лишних рисков.

Индикаторная отвертка

Самый дешевый метод обнаружения скрытой проводки. Индикатор стоит порядка 20-30 рублей. Он есть у каждого электромонтажника. Электрики используют его для поиска фазы и нуля. Если прикоснуться индикаторной отверткой к кабелю, она засветится. Дорогие модели способны издавать звуковой сигнал. Независимо от цены, прибор указывает на фазный провод, а на ноль — молчит.

Транзисторные модификации индикаторных отверток способны светиться без прямого контакта с кабелем. Чувствительность позволяет обнаружить фазный провод на расстоянии до 20 мм. Поэтому, если токоведущая жила находится на незначительной глубине, прибор обнаружит ее

Важно, чтобы провод находился под напряжением, а индикатор был транзисторным

Металлодетектор

Этот прибор часто называют металлоискателем. Он применяется для определения наличия металла в толще земли на глубине около одного метра. Если в стенах нет металлической арматуры, ничего не мешает воспользоваться металлоискателем для поиска проводки.

Применение металлодетектора выигрывает перед другими способами поиска. Для обнаружения провода необязательно, чтобы кабель был под напряжением. Прибор разработан для поиска на больших глубинах, поэтому легко способен найти провод в стене на расстояниях 1-5 см. На такой глубине обычно прокладываются кабеля.

Однако пользоваться металлодетектором в здании с арматурой не получится. Прибор срабатывает на любой металл, а не конкретно на электропроводку. Металлоискатели довольно большие по размеру. Их проблематично хранить в стандартном ящике для инструментов.

Мультиметр и полевой транзистор

Определение скрытой проводки мультиметром подходит радиолюбителям. Чувствительный элемент для поиска придется спаять своими руками. Помимо измерительного прибора пригодится полевой транзистор. Главное, чтобы его затвор обладал низким напряжением открытия и малой входной емкостью. Например, советские элементы серии КП103 или импортные 2SK241. В качестве прибора допустимо использовать и старый стрелочный тестер.

Мультиметр переводится в режим измерения большого сопротивления. Обычно это диапазоны до 200 ком или 2 Мом. Щупы прибора подключаются к переходу сток-исток. Затвор остается висеть в воздухе. Для повышения чувствительности поиска к нему следует припаять кусочек проволоки. Длина и форма отрезка подбираются опытным путем

Во время сборки устройства необходимо соблюдать осторожность. КП103 — не самые дешевые транзисторы. Они легко повреждаются статическим электричеством

Они легко повреждаются статическим электричеством.

Комбинированный детектор

Комбинированные искатели скрытой проводки — это класс приборов, обладающих несколькими чувствительными элементами. Например, металлоискатель и электромагнитный детектор в одном компактном корпусе. Два типа сенсора, работая одновременно, исключают недостатки и погрешности друг друга.

Комбинированные приборы стоят дороже своих более простых собратьев. Человек, который ищет неисправность сети, может на свое усмотрение включать или выключать тот или иной тип датчика или пользоваться несколькими одновременно. Все зависит от опыта работы с детектором и состояния исследуемой проводки.

Подготовка к поиску поврежденного участка цепи

Чтобы найти неисправный провод в стене, необходимо придерживаться определенного алгоритма. Вам потребуются такие инструменты:

• индикаторная отвертка;
• трассоискатель;
• мультиметр;
• отвертка;
• плоскогубцы;
• нож с заизолированной рукоятью;
• моток изоленты.

С помощью трассоискателя можно найти неисправность

В первую очередь вам потребуется определить неисправную группу подключений. Для этого нужно воспользоваться планом электропроводки. Если неисправная розетка имеет фазу, то путем включения-выключения автоматов вам удастся найти скрытую поломку проводки в стене. Узнать о наличии фазы можно при помощи индикатора. Для этого нужно обесточить цепь и вставить устройство в отверстие розетки. Если индикатор загорится, значит, фаза есть. Поврежденную группу подключений необходимо полностью обесточить, отсоединив от автомата.

Вторым шагом станет последовательная проверка всей линии, начиная от розетки, и заканчивая кабелем внутри щита. Если у вас есть доступ к коробкам распределителя, то обязательно вскройте и проверьте их. Если при разводке цепи обошлось без коробок, то потребуется демонтировать все розетки на линии и проверять провода через их внутренности. В большинстве случаев неисправности находили в первой розетке, так как именно она поддается самым большим нагрузкам. Если после тщательной проверки вы так и не нашли неисправность, значит, проблема кроется снаружи стены.

Как проверить телевизионный кабель на обрыв — Все об электричестве

Настройка телевизионных антенн в условиях домашнего пользования, обычно производится с применением приемной и воспроизводящей бытовой аппаратуры, находящейся в квартире или доме. Наличие ресивера и телевизора в этом случае является достаточным для определения уровня сигнала и его коррекции. Речь, конечно же, идет о примитивном согласовании элементов цепочки, включающей в себя антенну, кабель и приемную телевизионную аппаратуру. Для более глубокой настройки специалистами применяются профессиональные измерительные приборы, которые позволяют во многом сократить время таких работ и упростить их выполнение.

Использование таких устройств дает возможность в считанные минуты определить уровень сигнала и настроить принимающую антенну, в соответствии с паспортными параметрами принимающей бытовой техники.

Проверка TV сигнала без телевизора

Методика измерения уровня телевизионного сигнала без использования бытовых приборов, заключается в подключении соответствующей аппаратуры в цепь между антенной и ресивером, либо напрямую к антенному кабелю. Таким методом измерительное устройство фиксирует уровень входного сигнала, и специалист определяет его параметры.

В соответствии с полученными результатами, настраивается встроенный приемный блок телевизора или же отдельно подключенного ресивера. Специалисту в этом случае, остается только правильно сориентировать приемную антенну и согласовать ее параметры с паспортными характеристиками приемной аппаратуры.

Обычно антенну направляют таким образом, чтобы получить максимальный уровень TV сигнала.

Современные приборы для настройки стандартных и спутниковых антенн на сегодняшний день представлены в весьма широком ассортименте. К ним можно отнести:

• измерители уровня телевизионного сигнала со стрелочной или цифровой индикацией;
• приборы с встроенным компасом, определяющим положение спутника;
• устройства с собственным программным обеспечением и возможностью ввода дополнительных параметров настройки;
• спектроанализаторы, использующиеся для более тонкой и точной настройки принимающей аппаратуры;
• универсальные анализаторы, работающие в режиме TV приемника с поддержкой различных форматов изображения.

Выбор вида измерительной аппаратуры напрямую зависит от типа антенны и задач, которые ставятся перед специалистом.

Уровень TV сигнала по ГОСТу

Уровень ТВ сигнала измеряется в децибелах (дБ), взятых в отношении к действующему напряжению (1 мкВ). Обозначение выглядит следующим образом — «дБмкВ».

В соответствии с существующим ГОСТом величина этого параметра должна находиться в диапазоне от 60 до 78 дБмкВ (эти показатели ориентированы на пакет, включающий более двадцати программ).

Оптимальный уровень телевизионного сигнала, при котором входное соотношение сигнал/шум имеет допустимые значения (26 dB), является показателем чувствительности телевизионного приемника. Этот параметр указан в паспорте устройства. Современные ТВ приемники рассчитаны на минимальный входной сигнал:

• 32 dBmV в метровом диапазоне;
• 37 dBmV в дециметровом диапазоне.

С учетом того, что приемлемое качество изображения наблюдается только при значении уровня сигнала, превышающем паспортный показатель чувствительности приемника на 20 dB, это значение на входе приемной аппаратуры должно варьироваться в диапазоне 52-57 dBmV.

Кроме этого показателя на характеристики сигнала оказывают серьезное влияние такие параметры, как соотношение уровней сигнала и шума, а также показатель уровня интермодуляционных (нелинейных) искажений. Обычно такие сложные измерения специалистами не производятся, но, тем не менее, качество изображения во многом зависит от них.

Согласно существующим стандартам (ГОСТ ), величина этих параметров не должна превышать:

• -72 дБ/мВт (70 мкВ) для метрового диапазона;
• -69 дБ/мВт (100 мкВ) для дециметрового диапазона.

Чувствительность отдельно взятого видеоканала, с учетом ограничений, связанных с синхронизацией, напрямую зависит от минимального показателя амплитуды сигнала на входе телевизионного приемника, который обеспечивает устойчивую синхронизацию изображения. Значение этих параметров выглядит следующим образом:

• в метровом диапазоне оно допустимо в пределах -75 дБ/мВт (40 мкВ);
• в дециметровом — не должно превышать -72 дБ/мВт (70 мкВ).

Ищем в стене

Самый быстрый способ обнаружения места разрыва фазного проводника – поиск с помощью трассоискателя. Прибор состоит из приемника и генератора. Генератор подключают к поврежденному проводу: минусовая клемма прибора крепится к целой жиле и заземляется на подъездном щите, плюсовую клемму подсоединяют к поврежденной жиле.

После этого генератор включается и в целую жилу, от него подаются импульсы. Приемник трассоискателя нужно перемещать вдоль маршрута проводки.

Приемник реагирует на импульсы от генератора и издает звуковой сигнал. Над местом разрыва подача звукового сигнала прекращается.

Для уточнения локализации разрыва генератор подключают к другому концу поврежденного участка и повторяют процедуру поиска. В конечном итоге звуковой сигнал пропадает в ранее обнаруженной точке.

Встречный поиск места аварии – условие необходимое, так как точность определения разрывов обычно составляет примерно 10-15 см. Чем точнее будет обнаружено расположение повреждения, тем меньший объем работ придется выполнять.

Иногда проблемы возникают с нулевым проводом. В таких случаях во время проверки контактов на индикаторной отвертке наблюдается слабое свечение при соприкосновении с нулевым контактом. Люди, не имеющие опыта устранения неисправностей электросети, трактуют это как «две фазы». При проверке мультимером на контакте может фиксироваться любое напряжение в пределах от 0 до 220 В.

Следует помнить, что при обрыве нуля неисправная розетка может ударить током, поскольку в ней есть фаза. Поиск обрыва нуля производится точно так же, как и поиск повреждения фазного проводника.

Если трассоискателя под руками нет, найти место обрыва можно с помощью радиоприемника. Приемник настраивают на любой канал средневолнового диапазона, в аварийную розетку включают электроприбор небольшой мощности, например, электробритву. Включенный приемник медленно перемещают вдоль следования трассы.

На целостность провода указывают шумы, треск или другие помехи. Над повреждением характер помех меняется либо они исчезают вовсе. Какими ещё приборами можно определить обрыв скрытой проводки, узнайте из этой статьи.

В месте нарушения целостности кабеля штробу вскрывают перфоратором или с помощью молотка.
