Обеспечение электроэнергией загородного дома требует точного расчета нагрузки для предотвращения перегрева проводки и коротких замыканий. Ошибки в выборе сечения могут привести к пожару или необходимости полной переделки сети, что увеличивает стоимость работ в два раза. Правильно подобранное сечение кабеля для дачного участка гарантирует стабильную работу всех бытовых приборов без просадок напряжения. Планирование электромонтажа занимает от одного до трех дней в зависимости от сложности трассы.
Основы предварительной оценки сети

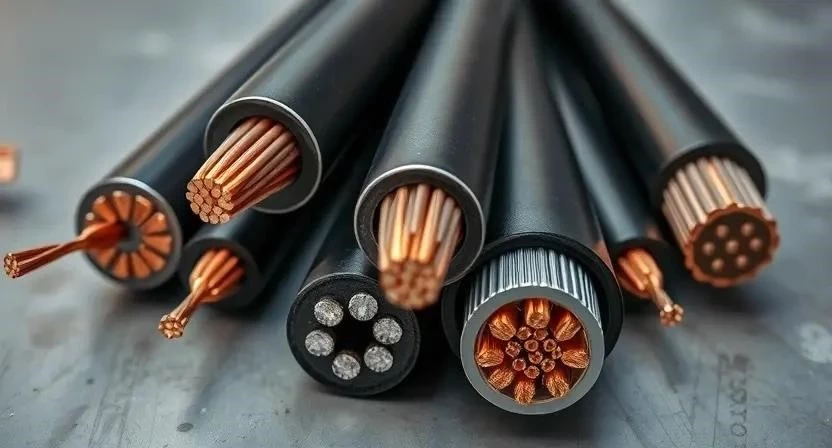

Перед закупкой материалов необходимо оценить общую мощность всех потребителей, которые будут подключены к сети. Важно понимать разницу между медными и алюминиевыми проводниками: медь обладает лучшей проводимостью и гибкостью, в то время как алюминий дешевле, но более хрупок и подвержен окислению. Время на выполнение всех расчетов обычно составляет несколько часов. Приступать к закупке кабеля следует только после окончательного утверждения схемы расположения розеток и мощных электроприборов.
Перечень необходимых материалов и комплектующих
Для реализации проекта потребуются следующие строительные материалы:
- Кабель ВВГнг (для внутренней и подземной прокладки в трубах);
- Самонесущий изолированный провод СИП (для воздушных линий);
- Гофрированные трубы ПНД (для защиты кабеля в земле);
- Изолента ПВХ разных цветов для маркировки фаз;
- Кабельные стяжки нейлоновые;
- Кварцевый песок для создания подушки;
- Сигнальная лента «Осторожно, кабель»;
- Герметичные распределительные коробки.
Расход материалов напрямую зависит от длины трассы от столба до дома. Примерная стоимость комплектующих для среднего участка составляет от 15 000 до 40 000 рублей.
Таблица 1. Расход и стоимость основных материалов
| Материал | Количество (на 30 м) | Расход на м.п. | Цена за ед. | |
|---|---|---|---|---|
| Кабель ВВГнг 3х4 | 35 м | 1.1 м | 120 руб/м | 4200 руб |
| Труба ПНД 20мм | 30 м | 1 м | 40 руб/м | 1200 руб |
| Песок | 1.5 м3 | 0.05 м3 | 600 руб/м3 | 900 руб |
| Стяжки/Изолента | 1 компл. | — | 500 руб | 500 руб |
| Сигнальная лента | 30 м | 1 м | 15 руб/м | 450 руб |
Оборудование для электромонтажных работ
Процесс монтажа требует наличия специализированного оборудования:

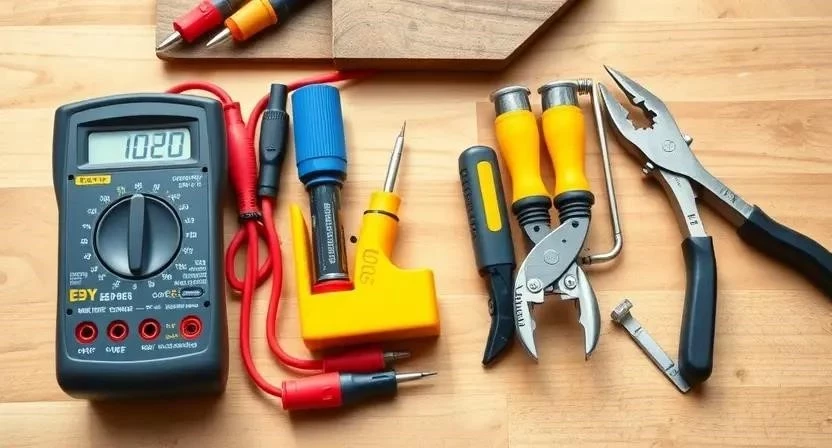

- Мультиметр для проверки напряжения и целостности цепи;
- Стриппер для аккуратной зачистки изоляции;
- Набор диэлектрических отверток;
- Кусачки или бокорезы;
- Лопата (штыковая и совковая) для рытья траншеи;
- Строительный уровень;
- Перфоратор для монтажа щитка.
Таблица 2. Инструментарий и его назначение
| Инструмент | Назначение | Статус | Ориентировочная цена |
|---|---|---|---|
| Мультиметр | Замер напряжения и тока | Обязательно | 1500 руб |
| Стриппер | Снятие изоляции с жил | Желательно | 800 руб |
| Лопата | Подготовка траншеи | Обязательно | 700 руб |
| Кусачки | Резка кабеля и проволоки | Обязательно | 600 руб |
| Уровень | Выравнивание щитка и труб | Желательно | 400 руб |
Планирование точек подключения
Разметка трассы осуществляется от точки подключения на столбе до вводного щитка дома. На этом этапе определяются все места пересечения с дорожками или другими коммуникациями. Особое внимание уделяется защите существующих труб водоснабжения и газопроводов, чтобы избежать их повреждения при копке.
Организация кабельного канала в грунте

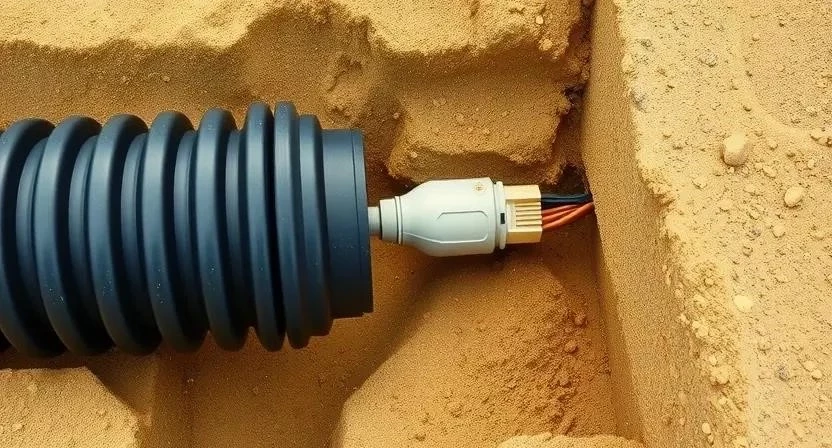

Рытье траншеи начинается с разметки границ будущего канала. Глубина залегания кабеля должна составлять не менее 70-80 см, чтобы исключить повреждение провода при сезонном промерзании почвы или садовых работах. Дно траншеи выравнивается, после чего укладывается песчаная подушка толщиной 10 см. Проверка готовности трассы включает контроль отсутствия острых камней, которые могут повредить изоляцию даже внутри гофры.
Технология подбора и монтажа кабеля
Сначала составляется детальный план работ, который включает следующие этапы:
- Составление списка всех электроприборов и их мощности (1 час).
- Расчет суммарной нагрузки в киловаттах (30 мин).
- Определение силы тока по формуле I = P / (U * cos φ) (30 мин).
- Выбор материала проводника: медь для внутренних линий, алюминий или медь для ввода (1 час).
- Подбор сечения по таблицам ПУЭ с учетом запаса 20% (1 час).
- Учет длины линии для минимизации падения напряжения (1 час).
- Выбор типа изоляции (например, ВВГнг для защиты от горения) (30 мин).
- Закупка кабеля и проверка маркировки на соответствие ГОСТ (3-5 часов).
- Прокладка кабеля в гофре или ПНД трубе по дну траншеи (4-8 часов).

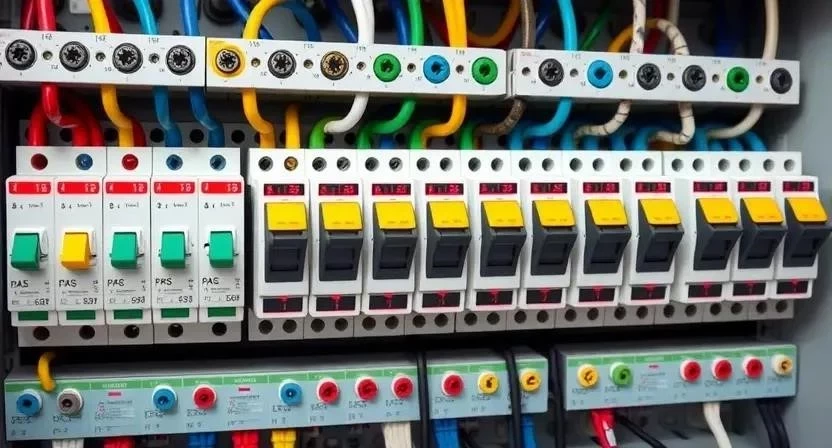

- Монтаж вводного щитка и установка автоматических выключателей (3 часа).
- Соединение кабелей в распределительных коробках с использованием клемм (2 часа).
- Тестирование сети под нагрузкой с помощью мультиметра (1 час).
В одном из моих проектов использование кабеля с заниженным сечением для мощного погружного насоса привело к заметному падению напряжения, из-за чего двигатель перегревался. Это заставило меня полностью перекладывать линию, заменив провод на сечение большее на один шаг.
Таблица 3. Зависимость сечения медного кабеля от мощности (при 220В)
| Мощность (кВт) | Сила тока (А) | Рекомендуемое сечение (мм2) | Номинал автомата (А) |
|---|---|---|---|
| 2.2 | 10 | 1.5 | 10 |
| 3.5 | 16 | 2.5 | 16 |
| 5.5 | 25 | 4.0 | 25 |
| 7.5 | 34 | 6.0 | 32 |
| 11.0 | 50 | 10.0 | 40-50 |
Технические нюансы эксплуатации
При работе в грунте следует учитывать температурный режим почвы и влияние влажности, которые могут влиять на сопротивление проводника. Время высыхания песчаной засыпки не требуется, так как песок не подвержен усадке, но важно плотно утрамбовать его послойно. Совместимость меди и алюминия обеспечивается исключительно через специальные переходные клеммники или болтовые соединения с шайбами, так как прямой контакт этих металлов вызывает электрохимическую коррозию.
Практика показала, что в глинистых почвах отсутствие песчаной подушки приводит к деформации гофры при пучении грунта зимой, что может привести к разрыву кабеля в долгосрочной перспективе.
Типичные ошибки при электромонтаже
Зачастую новички допускают серьезные промахи, которые ставят под угрозу безопасность объекта:
- Использование слишком тонкого провода, не рассчитанного на пиковые нагрузки.
- Полное отсутствие заземления, что опасно при утечке тока на корпус приборов.
- Прокладка кабеля в земле без защитной трубы или гофры.
- Неправильный подбор автомата (установка слишком мощного автомата на тонкий кабель).
- Соединение проводов скрутками в подземных коробках.
Стал свидетелем случая, когда установка автомата на 25А при сечении провода 1.5 мм2 привела к оплавлению изоляции в распределительной коробке, так как автомат не сработал при перегрузке.
Смета и расчет затрат
Рассчитывая бюджет, необходимо учитывать стоимость материалов и оплату труда специалиста. При самостоятельном монтаже экономия составляет до 50% от общей суммы.
Таблица 4. Расчет стоимости для участка 6-10 соток (пример)
| Статья расходов | Количество | Цена | Своими руками | |
|---|---|---|---|---|
| Кабель ВВГнг 3х4 | 40 м | 120 р/м | 4800 руб | 4800 руб |
| Труба ПНД | 40 м | 40 р/м | 1600 руб | 1600 руб |
| Щиток и автоматы | 1 компл. | 5000 руб | 5000 руб | 5000 руб |
| Работа электрика | — | — | 12000 руб | 0 руб |
| — | — | 23400 руб | 11400 руб |
Чистая экономия при самостоятельном выполнении работ составит около 12 000 рублей.
Регламент обслуживания сети
После ввода сети в эксплуатацию требуется регулярный контроль. Ревизия всех соединений в щитке и коробках должна проводиться раз в год перед началом дачного сезона. Проверка изоляции осуществляется с помощью мегомметра или мультиметра. Срок службы качественного кабеля в земле при правильной прокладке в трубе составляет от 25 до 50 лет. Эксплуатировать сеть можно сразу после завершения всех тестов и засыпки траншеи.
Сравнение методов прокладки
Существуют разные способы доставки электричества на участок. Воздушная линия с использованием СИП дешевле в монтаже и не требует рытья траншей, однако она подвержена влиянию ветра и обледенения. Подземная прокладка более надежна и эстетична, но дороже. В качестве альтернативы гофре можно использовать бронированный кабель (ВБШв), который имеет встроенную защиту от механических повреждений и грызунов, что позволяет отказаться от дополнительных труб.
Ответы на частые вопросы
Можно ли использовать алюминий в доме?
Согласно ПУЭ, использование алюминиевых проводов в жилых помещениях запрещено из-за их текучести и окисления.
Какое сечение нужно для 5 кВт?
Для нагрузки 5 кВт рекомендуется медный кабель сечением не менее 4 мм2.
На какой глубине закапывать кабель?
Оптимальная глубина составляет 70-80 см.
Нужна ли гофра для кабеля в земле?
Да, она защищает от давления грунта и облегчает замену кабеля в будущем.
Как влияет длина кабеля на его сечение?
Чем длиннее линия, тем выше потери напряжения, поэтому при больших расстояниях сечение увеличивают на один шаг.
Чем опасен слишком толстый кабель?
Он не опасен, но избыточно дорог и может не поместиться в клеммы стандартных автоматов.
Какой автомат поставить на кабель 2.5 мм2?
Обычно устанавливается автомат номиналом 16 Ампер.
Можно ли соединять кабель в земле?
Соединения в земле запрещены; все стыки должны быть выведены в герметичные наземные или надземные коробки.
