Обустройство коммерческого пространства требует создания надежной энергосистемы, способной выдержать нагрузку от множества компьютеров, серверов и осветительного оборудования. Сложность таких работ напрямую зависит от площади помещения и количества рабочих мест, а среднее время реализации проекта для небольшого офиса составляет от 5 до 12 рабочих дней. Правильный монтаж электропроводки в офисе гарантирует безопасность сотрудников и стабильную работу дорогостоящей техники. Грамотный подход к проектированию исключает вероятность перебоев в электроснабжении.
Особенности подготовки к электромонтажу
Электромонтаж в коммерческих помещениях отличается повышенными требованиями к безопасности по сравнению с жилыми объектами. Специалист должен владеть навыками работы с трехфазными сетями и строго соблюдать актуальные нормы ПУЭ и ГОСТ. Оценка сложности объекта включает анализ общего объема потребляемой мощности и точного количества точек подключения. Особое внимание уделяется пожарной безопасности: использование негорючих материалов и установка автоматических выключателей являются обязательными условиями.
Перечень необходимых материалов

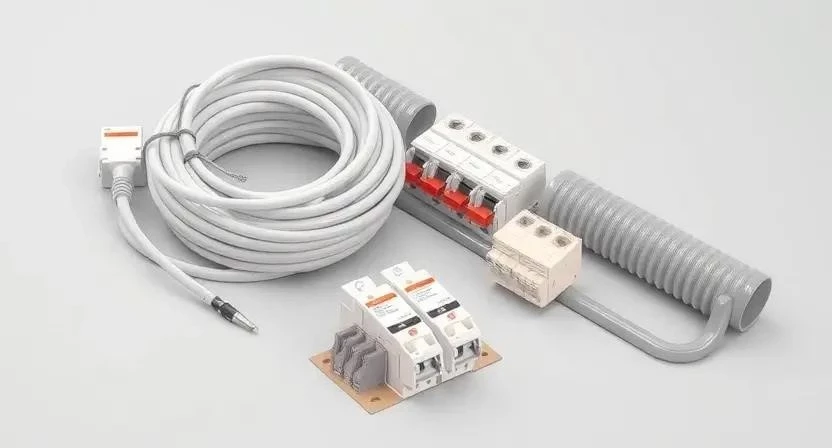

Для обеспечения долговечности системы используются специализированные комплектующие с соответствующими сертификатами. Основным материалом служит кабель ВВГнг-LS, который не поддерживает горение и имеет низкий уровень дымовыделения при нагреве.
- Кабель ВВГнг-LS (сечением 1.5 и 2.5 мм²)
- Автоматические выключатели различных номиналов
- Распределительный щит с DIN-рейками
- Гофрированная труба ПВХ или ПНД
- Подрозетники для бетонных и гипсокартонных стен
- Кабель-каналы различного сечения
- Клеммники WAGO для соединений
- Изолента ПВХ
- Маркировочные бирки для линий
Расчет расхода материалов производится на основе схемы разводки с учетом запаса 10-15% на подрезку. Приобретать комплектующие рекомендуется в специализированных магазинах электротехники для гарантии качества.
| Наименование | Ед. изм. | Расход на 10 м² | Примерная цена |
|---|---|---|---|
| Кабель ВВГнг-LS 3х2.5 | м | 30-50 | 80-120 руб/м |
| Кабель ВВГнг-LS 3х1.5 | м | 20-40 | 60-90 руб/м |
| Гофра ПВХ 20мм | м | 40-60 | 25-40 руб/м |
| Подрозетник | шт | 6-10 | 40-70 руб/шт |
| Автоматический выключатель | шт | 4-8 | 250-600 руб/шт |

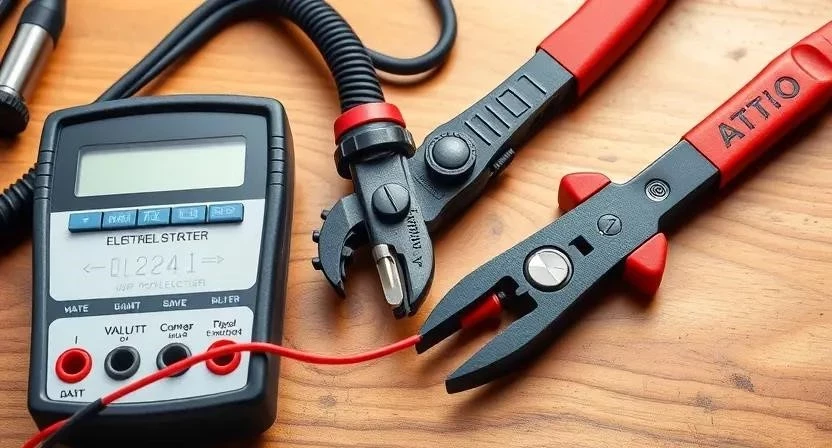

Инструментарий для электромонтажных работ
Качественный инструмент ускоряет процесс и минимизирует риск повреждения изоляции кабеля. Покупка дорогостоящего оборудования, такого как профессиональный перфоратор, оправдана при больших объемах работ, в остальных случаях целесообразнее аренда техники.
- Стриппер — для быстрой зачистки изоляции
- Перфоратор — для штробления и сверления отверстий
- Мультиметр — для проверки напряжения и прозвонки цепей
- Уровень — для ровной установки щита и розеток
- Пассатижи — для обрезки и сгибания проводов
- Набор отверток — для затяжки контактов
- Нож электрика — для разделки кабеля
- Штроборез — для создания аккуратных каналов в стенах
| Инструмент | Функция | Рекомендуемый тип |
|---|---|---|
| Стриппер | Снятие изоляции | Автоматический |
| Перфоратор | Сверление/долбление | SDS-plus |
| Мультиметр | Диагностика сети | Цифровой |
| Уровень | Контроль геометрии | Пузырьковый/Лазерный |
| Пассатижи | Зажим и резка | С изолированными ручками |
Подготовка офисного помещения
Первым этапом становится полная очистка пространства от строительного мусора и лишних предметов. Защита уже готовой отделки пола или стен плотной пленкой предотвращает появление пятен и случайных царапин. Планирование точек размещения мебели и оргтехники позволяет точно привязать розетки к будущим рабочим местам, чтобы избежать использования удлинителей в будущем.
Работа с поверхностями перед монтажом
Подготовка основания напрямую зависит от выбранного типа разводки. При скрытом монтаже выполняется штробление стен под кабель и подрозетники строго по вертикали и горизонтали. После этого поверхность тщательно очищается от пыли с помощью строительного пылесоса и грунтируется в местах прохода кабеля для лучшего сцепления со штукатуркой. Проверка готовности основания включает контроль ровности штроб и надежности фиксации направляющих для открытого монтажа.
Поэтапный процесс разводки электрики
Реализация проекта проходит через строго определенные стадии, чтобы исключить ошибки в подключении. Из личного опыта: однажды заказчик решил переставить столы уже после установки розеток, что привело к необходимости переделывать часть работ и потратить дополнительный день. Всегда окончательно утверждайте план расстановки мебели до начала штробления.
- Составление схемы расположения всех точек (2-4 часа).

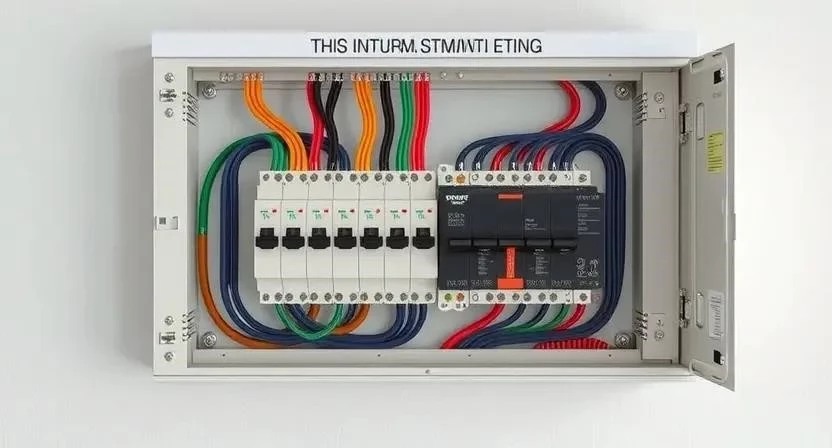

- Монтаж распределительного щита на заданном уровне (4-6 часов).
- Прокладка магистральных линий кабеля от щита к зонам (8-12 часов).
- Установка и фиксация распределительных коробок (6-8 часов).
- Разводка кабеля от коробок к розеткам и выключателям (10-15 часов).
- Монтаж подрозетников в стены с помощью алебастра или гипса (6-10 часов).
- Подключение автоматических выключателей в щите (4-6 часов).
- Опрессовка и надежное соединение проводов в коробках (6-8 часов).
- Установка механизмов розеток и выключателей (8-12 часов).
- Тестирование всей сети с помощью мультиметра (3-5 часов).
- Маркировка каждой линии в щите для удобства обслуживания (2-4 часа).
- Финальная проверка системы под полной нагрузкой (4-6 часов).
| Этап работ | Время выполнения | Особенности |
|---|---|---|
| Проектирование | 1 день | Привязка к мебели |
| Черновой монтаж | 3-5 дней | Штробление, прокладка |
| Сборка щита | 1 день | Установка автоматов |
| Чистовой монтаж | 1-2 дня | Установка розеток |
| Пусконаладка | 1 день | Тесты, маркировка |
Технические нюансы и требования
Технология монтажа требует соблюдения определенных условий окружающей среды. При скрытой проводке важно дождаться полного высыхания штукатурки, прежде чем приступать к финишной отделке стен. Температура в помещении должна быть стабильной, а влажность не должна превышать допустимых норм для электромонтажных работ. Сечение кабеля подбирается строго исходя из мощности автоматических выключателей: для розеточных групп обычно используется 2.5 мм², для линий освещения — 1.5 мм².
Типичные ошибки при электромонтаже
Несоблюдение правил ведет к преждевременному износу сети или возникновению аварийных ситуаций. В моей практике был случай, когда для линии с мощной кофемашиной использовали кабель 1.5 мм², что привело к его перегреву. Всегда выделяйте мощные потребители на отдельные линии с соответствующим сечением.
- Неправильный выбор сечения провода, не соответствующий нагрузке.
- Отсутствие заземления, что опасно при использовании металлических корпусов техники.
- Перегрузка одной линии слишком большим количеством потребителей.
- Ошибки в маркировке кабелей, затрудняющие поиск неисправности.
- Использование скруток вместо специализированных клеммников или сварки.
Расчет стоимости работ и материалов
Общая стоимость электромонтажных работ в офисе складывается из затрат на комплектующие и оплаты услуг мастера. Самостоятельный монтаж позволяет сэкономить на работе, но требует наличия квалификации и дорогого инструмента.
| Статья расходов | Своими руками | С мастером | Экономия |
|---|---|---|---|
| Материалы | 15 000 руб. | 15 000 руб. | 0 руб. |
| Работа | 0 руб. | 12 000 руб. | 12 000 руб. |
| Инструмент (аренда) | 3 000 руб. | 0 руб. | -3 000 руб. |
| 18 000 руб. | 27 000 руб. | 9 000 руб. |
Эксплуатация сети после завершения работ
Правила эксплуатации сети включают периодический контроль состояния контактов. Рекомендуется раз в год проверять затяжку винтовых соединений в щитке и розетках, так как со временем они могут ослабнуть из-за температурных колебаний. Срок службы качественных материалов при правильном монтаже составляет до 25-30 лет. Расстановку офисной мебели можно начинать сразу после завершения всех отделочных работ и проведения финального тестирования сети под нагрузкой.
Альтернативные способы прокладки кабеля
Существует несколько методов организации электросети в зависимости от типа отделки. Скрытая проводка считается наиболее эстетичной, но она сложна в изменении при перепланировке. Открытый монтаж в пластиковых кабель-каналах позволяет быстро добавить новые розетки или перенести рабочее место. Использование фальш-полов или монтаж кабеля за подвесным потолком оптимальны для больших open-space офисов, так как обеспечивают легкий доступ к коммуникациям без разрушения стен.
Ответы на часто задаваемые вопросы
Какой кабель лучше выбрать для офиса? Оптимальным вариантом является ВВГнг-LS, так как он соответствует нормам пожарной безопасности для общественных зданий.
Сколько розеток нужно на одно рабочее место? В среднем рекомендуется устанавливать от 3 до 5 розеток (компьютер, монитор, зарядка, телефон, запасная). По моему опыту, установка дополнительных двух розеток на каждое место снижает потребность в удлинителях на 90%.
Можно ли использовать бытовые удлинители в офисе? Постоянное использование удлинителей не рекомендуется, так как это создает риск перегрузки сети и возникновения пожара.
Как часто нужно менять автоматические выключатели? Замена производится только при выходе устройства из строя или при изменении мощности нагрузки на линию.
Нужно ли заземление в офисном помещении? Да, заземление обязательно для защиты персонала и оборудования от поражения электрическим током.
Можно ли объединять освещение и розетки в одну линию? Нет, согласно ПУЭ, группы освещения и силовые розетки должны разделяться разными автоматическими выключателями.
Что делать, если розетка начала греться? Необходимо немедленно отключить питание данной линии и вызвать электрика для проверки затяжки контактов или замены розетки.
