Пружинный привод элегазового выключателя

Классификация по способу гашения электрической дуги

Дугогасящие устройства различаются по способу воздействия на электрическую дугу с целью ее охлаждения:

• Автопневматический (компрессионный) обдув происходит при переходе газа в момент разрыва контакта из емкости с давлением 1,5 — 2 МПа в емкость с более низким давлением. За счет обдува дуга охлаждается и гаснет.

• Магнитное (вращающее) воздействие возникает при разрыве контактов, оснащенных постоянными магнитами или последовательно подключенной катушкой. Магнитное (электромагнитное) поле, возникающее между ними, создает завихрение электрической дуги, ее охлаждение и постепенное гашение.

• Продольное дутье провоцируется при перемещении подвижного контакта оснащенного перегородкой в сторону поршня. Элегаз под действием давления, возникающего между поршнем и перегородкой, выдувается через предусмотренные отверстия и формируется в газовую струю специальным соплом.

Особенностью шестифтористой серы является ее способность сжижаться при довольно высоких температурах, что делает затруднительным использования выключателей в холодный период. Для решения этой проблемы применяется нагреватель, работающий на схеме автоматики, который обеспечивает постоянную температуру SF6.

Таким образом, некоторые модели ЭВ способны работать при температурах от -35°С до +45°С и на высоте более 1000 м над уровнем моря.

Панели

• местный переключатель «Включить/Отключить»;

• 3-х позиционный переключатель режима управления «Местное/Дистанционное/ Отключено»;

• несбрасываемый электромеханический счетчик числа срабатываний выключателя;

• механический индикатор взвода пружины, видимый через прозрачную шторку.

• стандартные клеммные колодки зажимного типа, в которых оголенный провод зажимается в клемме между двумя металлическими пластинами;

• блокировка для ручного взвода пружин;

• аппаратура управления — реле, автоматические микровыключатели, контакторы и т.д.;

На внутренней стороне задней дверцы находится отсек для документов с инструкциями по эксплуатации и окончательными вариантами чертежей. Там же закреплена и рукоятка для взвода.

Конструктивные различия устройств

Баковые – изготовлены в виде металлической емкости цилиндрической формы, сверху которой размещаются два изолятора, являющиеся вводами высокого напряжения. Устройство для погашения электрической дуги помещено в металлическую емкость, заполненную элегазом.

Комбинированные – совмещают две предыдущие модели, то есть металлический бак с двумя рядами фарфоровых изоляторов. Один из них содержит дугогасящее устройство. Во втором изоляторном ряду находится встроенный токовый трансформатор.

Электрические дуговые разряды приводят к возникновению в элегазе вредных для человеческого организма примесей. Их образование может увеличиваться из-за присутствия частиц кислорода или водяных паров. Этот факт способен понизить электроизоляционные параметры аппарата, поэтому в верхней части первого изоляторного ряда, помещается фильтр для вбирания влаги и продуктов газового распада.

По конструктивным особенностям элегазовые выключатели делятся на:

Колонковые. Они не отличаются от масляных не по размерам ни по внешним признакам, однако, имеют только один разрыв на фазу.

Баковые. Имеют значительно меньшие размеры, один общий привод на все три полюса, а также встроенные внутрь устройства трансформаторы тока.

Все данные элегазовые выключатели также можно разделить по способу гашения электрической дуги, возникающей при разрыве цепи. Этот способ зависит от следующих факторов:

Номинального напряжения аппарата;
Номинального тока отключения;
Особенностей мест установки и эксплуатации.

Для гашения дуги используются следующие способы гашения дуги:

Автокомпрессионные с дутьём в элегазе. Имеют одну степень давления, которое создаётся компрессорным механизмом;
С электромагнитным дутьём. Гашение дуги выполняется вращением её по кольцевым контактам под воздействием поперечного магнитного поля, которое создано самим током отключения;
Двухступенчатое давление. В них сжатый предварительно газ поступает из специальной ёмкости где он находится под относительно высоким давлением. Имеет две ступени давления;
Автоматически генерирующимся дутьём. Как и предыдущий вариант имеет продольное дутьё, но теперь повышение давление газа происходит непосредственно за счёт разогрева самой электрической дугой.

Здесь могут применяться два типа приводов:

Пружинный. Управляется он за счёт кинематической системы кулачков, валов, а также рычагов;

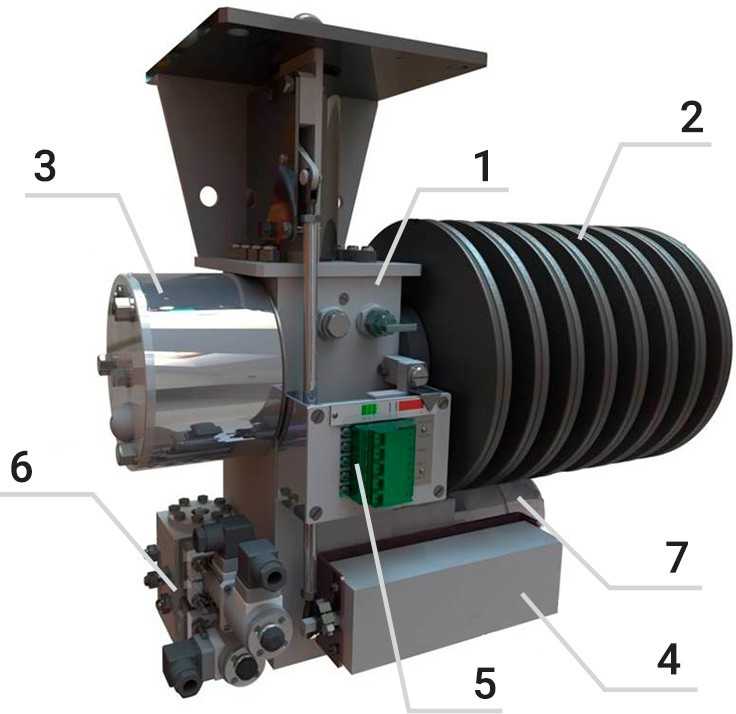

Пружинно-гидравлический, управляется системой, основанной на работе гидравлического механизма.

Правила обслуживания элегазового выключателя

Обслуживание элегазовых выключателей регламентируется Правилами устройства электроустановок (ПУЭ) 1.8.21.

При подключении системы следует проверить присутствие в баке минимального давления — без этого прибор сломается. Во избежание предупреждений конструкцией предусмотрена сигнализация, предупреждающая о критическом значении давления. Имеется также манометр для визуального контроля.

Шкаф привода содержит не позволяющие возникнуть конденсату на ответственных механизмах нагревательные элементы. Оператор ЭВ обязан следить за постоянной работой нагревателей и не допускать их выключения.

При осмотре ЭВ следует:

проконтролировать состояние внешней защиты;
убрать загрязнения при их наличии;
устранить повреждения;
выяснить и устранить причину нагрева контактов при наличии такового;
если обнаружены посторонние шумы и треск — выявить их источник;
проверить целостность металлической опорной рамы, поскольку она одновременно и часть контура заземления;
снять показания манометра и сверить их с указанными производителем паспортными данными;
проверить, исправны ли приборы управления и контроля, отремонтировать или заменить вышедшее из строя

При падении давления газа его запасы в камере пополняется.

Элегазовые выключатели 110 кв, 220 кв

Для гашения электрической дуги часто используются различные газовые смеси. Элегазовые выключатели 110 кВ и 220 кВ работают именно по такому принципу и могут использоваться для работы в аварийных ситуациях.

Конструкция и виды

Элегазовые высоковольтные выключатели – это устройства оперативного управления для контроля высоковольтной линии энергоснабжения. Данные устройства имеют очень похожую конструкцию с масляными, но при этом, используют для гашения дуги не масляную смесь, а соединение газов. Зачастую это сера. Масляные выключатели требуют за собой особого ухода: по нормам необходимы периодическая замену масла и очистка рабочих контактов. Элегазовые в этом не нуждаются. Главное достоинство элегаза в его долговечности: он не стареет и минимально загрязняет механические части устройства.

Фото – высоковольтное оборудование

Колонковые (HPL 245B1, MF 24 Schneider Electric);
Баковые (ABB 242PMR, DT2-550 F3 – производитель Areva).

Колонковый элегазовый выключатель представляет стандартное отключающее устройство, работающее только на одну фазу (например, LF 10 от Шнайдер Электрик). Он используется для сети 220 кВ. Конструктивно состоят из двух систем: контактной и дугогасительной. Обе они располагаются в емкости, наполненной элегазом. Могут быть как ручными (контроль производится исключительно механически) или дистанционными. Из-за такого разделения они имеют довольно большие габаритные размеры.

Баковые имеют меньшие габариты, их дополняет привод ППРМ 2 для элегазового выключателя. Привод распределяется на несколько фаз, что позволяет обеспечить мягкое регулирование напряжения (включение и выключение). Также их достоинство в том, что они могут переносить большие нагрузки благодаря встроенному в систему трансформатору тока.

Помимо конструктивных особенностей, выключатели элегазового типа классифицируются по принципу гашения дуги:

Автокомпрессионные или воздушные;
Вращающие;
Продольного дутья;
Продольного дутья с дополнительным разогревом элегаза.

Принцип работы и назначение

Элегазовые выключатели высокого напряжения работают за счет изоляции фаз друг от друга посредством элегаза. Когда срабатывает сигнал о том, что нужно отключить электрооборудование, контакты отдельных камер (если устройство колонковое) размыкаются. Таким образом, встроенные контакты образуют дугу, которая помещена в газовую среду. Она разлагает газ на отдельные компоненты, но при этом и сама снижается из-за высокого давления в емкости. Если система установлена на низком давлении, то используются дополнительные компрессоры для нагнетания давления и создания газового дутья. Для выравнивания тока дополнительно используется шунтирование.

Отдельно нужно сказать про модели бакового типа. Их контроль выполняется приводами и трансформаторами. Приводной механизм для этой установки является регулятором: он необходим для включения, выключения электрической энергии и удержания дуги (при надобности) на определенном уровне. Приводы бывают:

Пружинный имеет очень простой принцип действия и высокий уровень надежности. В нем вся работа выполняется только за счет механических деталей. Пружина зажимается и фиксируется на определенном уровне, а при изменении положения контрольного рычага она разжимается. На основании его принципа работы часто готовится научная презентация действия шестифтористой серы в электрической среде.

Современные пружинно-гидравлические приводы помимо пружины дополнительно оснащены гидравлической системой управления. Они считаются более эффективными, т. к. пружинные механизмы могут сами поменять положение фиксатора.

Достоинства элегазовых выключателей:

Универсальность. Данные выключатели используются для контроля сетей с любым напряжением;
Быстрота действия. Реакции элегаза на наличие электрической дуги происходят за доли секунды, это позволяет обеспечить быстрое аварийное отключение подконтрольной системы;
Подходят для эксплуатации в условиях пожароопасности и вибрации;
Долговечность. Контакты, соприкасающиеся с элегазом, практически не изнашивают, газовые смеси не нуждаются в замене, а у наружной оболочки высокие показатели защиты;
Подходят для отключения переменного и постоянного тока высокого напряжения, в то время, как их аналоги – вакуумные модели не могут использоваться на высоковольтных сетях.

Элегазовые выключатели принцип действия

Метод гашения дуги разнообразными газовыми смесями давно известен как в научной физике, так и производственном процессе.

Современное оборудование, имеющее внутри себя подготовленный газ, широко используют в производственных целях для предотвращения аварийных ситуаций.

Но то, какие именно процессы в этот момент происходят в самом приборе, известно далеко не всем. Потому ниже мы рассмотрим принципы, на которых основан такой прибор как элегазовый выключатель.

Особенности конструкции

Элегазовый выключатель – прибор, предназначенный для контроля и осуществления надзора за высоковольтными электросетями. По своим конструкционным принципам он близок к масляному выключателю, но вместо масляной смеси внутри находится газ. Также подобное сравнение показывает, что элегазовый аппарат порядком долговечнее и требует меньшего ухода.

Обычно в качестве газа применяют серу, но существую и иные смеси.

Существуют следующие разновидности конструкции:

Также данный прибор классифицируют исходя из метода гашения:

вращающий;
воздушный;
продольный.

Принцип работы и сфера применения

Работа устройства основана на изоляции фаз методом использования элегаза.

Детально принцип работы колонкового выключателя выглядит следующим образом:

Поступление сигнала выключения заставляет сигналы камер разомкнуться.
После этого встроенные контакты прибора создают дугу.
Среда с активированной дугой заставляет газ активно делится на частицы.
Вызванное этим процессом высокое давление, снижает саму качественную проводимость среды и дуга тухнет.

В некоторых конструкциях предусмотрен отдельный компрессор, который помогает нагнетать ситуацию в приборах работающих не низком давлении. Также, при газовом дутье применяется шунтирование, благодаря которому сила тока выравнивается и процесс стабилизируется.

Принципы работы колонковых устройств несколько отличаются:

контроль прибора осуществляется трансформаторами и дополнительными приводами. Такой подход обеспечивает возможность удерживания дуги в рамках определенной мощности, а также контролируемое выключение и включение всей сети;
сами приводы бывают гидравлическими и пружинными. Сугубо пружинные механизмы полностью построены на механических сочленениях, потому они конструктивно простые и надежные. Гидравлические приводы — являются дополненной гидравликой версией пружинного механизма.

Гидравлическая система более надежна благодаря гидравлической страховке, но при этом обременена рисками, связанными с ней же.

Достоинства и недостатки

Любой механизм или прибор обладает рядом преимуществ и недостатков.

В нашем случае к первым относят:

Многофункциональность – напряжений, с которыми не мог бы справиться прибор, попросту не существует.
Скорость – скорость реакции элегаза измеряется тысячными секунды, что позволяет произвести аварийное отключение в действительно короткие сроки.
Пожаробезопасность и устойчивость к вибрации.
Срок эксплуатации – корпус устройства надежно защищен, а контакты, защищаемые газовой средой, не подлежат износу в принципе.
Работоспособность в сетях высокого напряжения – те же вакуумные приборы этого не могут.

На этом лучшие особенности такого выключателя заканчиваются, потому перейдем к недостаткам:

Цена – сама элегазовая смесь стоит дорого, при этом и работы по созданию прибора являются достаточно затратными, потому этот выключатель достаточно дорогой.
Низкие температуры – самый большой минус этого аппарата. Прибор в принципе не способен работать при маленьких температурах, ведь они сильно влияют на физические свойства содержимого, нарушая работоспособность всей системы.
Дорогое обслуживание – работы по ремонту устройств данного типа достаточно редкое явление. Его конструктивные особенности помогают ему оставаться надежным почти всегда, но если ремонт необходим – он будет стоить очень дорого. Во-первых, производить такой ремонт можно только высокоточной техникой, которая сама по себе редкость, во-вторых, специалисты, умеющие обращаться с этой техникой, также просят высокую плату.
Дорогой монтаж – ситуация полностью аналогична обслуживанию. Монтаж крайне сложен в исполнении, потому работы по подготовке специальной платформы может производить только профессионал.

Подробнее ознакомиться с устройством и принципом действия элегазового выключателя вы можете на видео ниже:

Напоследок

Надеемся, что теперь для вас не осталось пробелов в теоретических принципах работы элегазовых выключателей высокого напряжения.

Назначение и принцип работы

Элегазовый выключатель — это разновидность высоковольтного выключателя, коммутационный аппарат, использующий элегаз в качестве среды гашения электронной дуги; предназначенный для оперативных подключений и отключений индивидуальных цепей или электрооборудования в энергосистеме.

Рисунок 1 – Схема элегазового выключателя

Элегазовые выключатели начали усиленно разрабатываться с 1980 г. и имеют большие перспективы при напряжениях 110…1150 кВ и токах отключения до 80 кА. В технически развитых странах элегазовые выключатели высокого и сверхвысокого напряжения (110-1150 кВ) практически вытеснили все другие типы аппаратов.

Элегазовые выключатели высокого напряжения выполняют работу за счет изоляции фаз друг от друга посредством элегаза. Когда срабатывает уведомление о том, что нужно отключить электрооборудование, контакты некоторых камер (если аппарат колонковый) размыкаются. Таким способом, встроенные контакты образуют дугу, которая помещена в газовую среду. Она разлагает газ на разные компоненты, но при этом и сама уменьшается из-за высокого давления в емкости.

В процессе использования элегазового выключателя выполняются циклы подключения и отключения коммутационного аппарата. При различных дейсвий с выключателем в режимных целях, в большинстве случаев, ток отключения располагается в границах обозначенных значений. Количество потенциально возможных операций зависимо от тока отключения устанавливает изготовитель. Для того, найти суммарное число операций отключения, существенно нужно пользоваться особой диаграммой взаимосвязи, которую можно найти в паспорте выключателя. Чем больше ток, тем меньшее количество возможных циклов включения/отключения элегазового выключателя. Выключатель специализирован для установки в ОРУ 110кВ, так как его номинальное рабочее напряжение – 126кВ. Выключатель делает работу в согласовании с заявленными производственным изготовителем при условиях:

установки на возвышенности над ярусом морского побережья не больше тысячи м-ов;
температуры окружающей среды от -350 С до +400 С;
установки в согласовании с необходимыми условиями завода-изготовителя;

Элегазовые выключатели различают

колонковые
баковые

3 Баковые выключатели

Элегазовые баковые выключатели – могут быть использованы на подстанциях ОРУ типа классов напряжения 35-220 кВ для осуществления коммутации переходных процессов в энергосистемах, т.е. претворения процедур подключения и отключения индивидуальных цепей при ручном либо автоматическом управлении. Они делаются в трёхполюсном либо однополюсном выполнении. Полюсы коммутационного аппарата, с одноразрывными дугогасительными устройствами и высоковольтными вводами, покрытой горячим цинком и поставлены на опорной раме. Управление данным аппаратом исполняется пружинным приводом. Выключатель в однополюсном выполнении (один пружинный привод на каждый полюс) имеет схему управления, которая дает возможность (с пульта управления) при поддержки электромагнитовоперировать 3 – мя полюсами единовременно либо всяким полюсом отдельно в зависимости от схемы блокировки, управления, сигнализации и релейной защиты.

Преимуществами баковых элегазовых выключателей со встроенными трансформаторами тока перед комплектными наборами «колонковый элегазовый выключатель плюс отдельно стоящий трансформатор тока» являются: повышенная сейсмостойкость, наименьшая площадь отчуждаемой местности территорий подстанции. Также наименьший объем запрашиваемых фундаментных трудовых функций при постройки подстанций, усиленная защищенность состава кадров подстанции (дугогасительные устройства расположены в заземленных металлических резервуарах), вероятность осуществления применения обогрева элегаза при использовании в областях с прохладным климатом.

Области применения

Устройства приводов для элегазовых выключателей подвергаются серьезным силовым нагрузкам, особенно в конструкциях для сверхмощных напряжений, в которых вес подвижной части превышает 100 кг, а движение контакта происходит до 25см, со скоростью 8 м/с, при нагрузке 80 кН.

Качественной работе привода уделяется особое внимание, так как большинство аварий, произошедших с ЭВ, связаны именно с механической частью устройств. • Хороший энергоресурс – запас прочности на большое количество циклов отключений и включений

• Хороший энергоресурс – запас прочности на большое количество циклов отключений и включений

• Возможность использования для коммутации сетей с любым напряжением, в том числе высоким, а также возможность быстрого аварийного отключения

Повышенная надежность и безопасность эксплуатации элегазовых выключателей, обеспечивает постепенное вытеснение этими моделями масляных аппаратов с перспективой полной их замены в основных высоковольтных сетях.

Пружинные приводы BLG применяются в составе выключателей следующих типов: HPL B

LTB E1 (с трехполюсным режимом привода) LTB E2 LTB E4

Среди основных преимуществ выключателей с элегазовым наполнением выделяются:

Широкий спектр применения на всевозможные напряжения выше 1000 В;
Сам процесс гашения дуги происходит в замкнутом изолированном пространстве поэтому нет выхлопа в атмосферу;
Небольшие габариты, соответственно и вес;
Быстродействие;
Взрывобезопасен, а также не вызывает не контролируемого горения, то есть пожара;
Высокая отключающая способность;
Надёжность отключения небольших индуктивных, а также емкостных переменных токов в момент перехода тока через нулевую отметку без появления перенапряжений и среза;
Низкий износ контактов, участвующих в дугогашении;
При работе не производит большого шума;
Пригоден как для наружной, так и для внутренней электроустановки;
Можно эксплуатировать в различных климатических условиях даже очень суровых для человека;
Возможно изготовление серийных устройств с идентичными унифицированными узлами.

Как и любое устройство элегазовые выключатели имеют свои недостатки:

Требуется очень высокая точность при изготовлении, что влечёт за собой высокую стоимость продукции.
Нельзя использовать некачественный или низкокачественный газ;
Нужны дополнительные устройства для перекачки, наполнения, а также очистки элегаза;
Относительная дороговизна самого элегаза, без которого устройство работает не эффективно.
