Защита электропроводки от перегрузок и коротких замыканий является критически важной задачей при электромонтаже в любом здании. Установка одного стандартного модуля в электрощит занимает около 15 минут, а стоимость качественного устройства начинается от 300 рублей. Понимание того, как работает автоматический выключатель, позволяет правильно подобрать номинал защиты и избежать пожароопасных ситуаций. Данный разбор поможет детально изучить механизмы срабатывания аппарата.
Назначение и история устройства
Автоматический выключатель представляет собой электротехнический аппарат, предназначенный для защиты цепей от токов короткого замыкания и перегрузок. Ранее в щитках использовались плавкие предохранители, которые требовали полной замены после каждого срабатывания. Появление автоматов упростило эксплуатацию, так как они позволяют восстановить подачу питания простым переводом рычага в рабочее положение. Высокая надежность и скорость реакции сделали их стандартом в современном строительстве.
Основные технические параметры
Характеристики прибора определяют его применимость для конкретных линий электросети. Номинальный ток указывает на максимальную нагрузку, которую устройство пропускает без отключения. Напряжение определяет совместимость с сетью (обычно 230В или 400В). Время срабатывания зависит от величины тока: при коротком замыкании оно составляет доли секунды, при перегрузке — несколько минут.
Кривые расцепления классифицируют автоматы по чувствительности к пусковым токам. Тип B используется для освещения и электроники, тип C — самый распространенный для бытовых розеток, тип D применяется для мощного промышленного оборудования с высокими пусковыми токами. Класс защиты корпуса обеспечивает безопасность при касании нетоковедущих частей.
| Характеристика | Значение (Тип B) | Значение (Тип C) | Значение (Тип D) | Что означает |
|---|---|---|---|---|
| Ток срабатывания | 3-5 x In | 5-10 x In | 10-20 x In | Порог мгновенного отключения |
| Время отклика | Очень быстрое | Среднее | Замедленное | Скорость разрыва цепи |
| Область применения | Освещение | Бытовые сети | Станки, моторы | Рекомендуемая нагрузка |
| Чувствительность | Высокая | Средняя | Низкая | Реакция на скачок тока |
| Пусковой ток | Низкий | Средний | Высокий | Допустимый стартовый всплеск |
Внутреннее устройство и детали

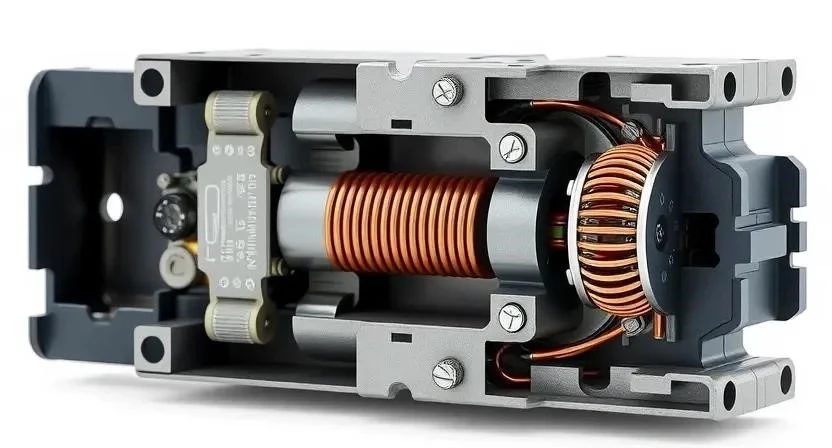

Корпус изделия изготавливается из негорючего термопластика, который изолирует внутренние части от внешней среды. Контактная группа обеспечивает соединение фазного провода с нагрузкой. Дугогасительная камера служит для быстрого quenching (гашения) электрической дуги, возникающей при размыкании контактов под нагрузкой. Рычаг управления позволяет вручную включать и выключать линию. Внутри расположены механизмы расцепления, которые переводят устройство в состояние «выключено» при аварии.
Принцип функционирования механизмов
Работа устройства базируется на двух независимых методах защиты. Тепловой расцепитель состоит из биметаллической пластины, которая изгибается при постепенном нагреве из-за перегрузки сети. Когда изгиб достигает критической точки, механизм освобождает защелку, и контакты размыкаются.
Электромагнитный расцепитель срабатывает мгновенно при коротком замыкании. В этом случае через соленоид проходит огромный ток, создающий мощное магнитное поле. Поршень резко ударяет по рычагу расцепителя, разрывая цепь за миллисекунды. Из личного опыта: однажды в старом доме тепловой расцепитель спас кабель от плавления, когда к одной линии было подключено три мощных обогревателя одновременно — автомат отключился через 5 минут работы, предотвратив пожар.
Сферы использования и подбор
Бытовые сети требуют разделения на группы для повышения надежности. На линии освещения обычно ставят автоматы на 6А или 10А, тогда как для розеток оптимальным считается номинал 16А. В промышленных объектах используются более мощные аппараты с соответствующим сечением кабеля. Превышение допустимой нагрузки ведет к постоянным срабатываниям защиты.
- Линии освещения (LED, люстры)
- Кухонные розетки для техники
- Стиральные и посудомоечные машины
- Кондиционеры и сплит-системы
- Электрические котлы отопления
- Электроплиты и варочные панели
- Гаражные ворота и автоматика
- Системы видеонаблюдения
Правила монтажа и подключения

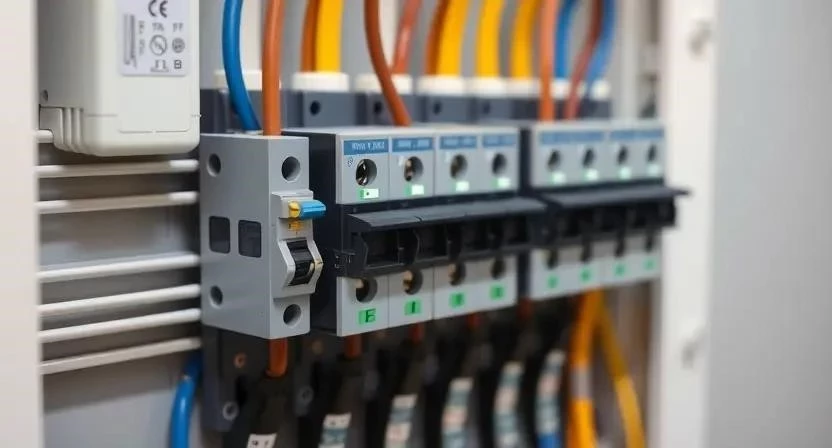

Установка производится на стандартную DIN-рейку внутри распределительного щита. Важнейшим этапом является плотная затяжка клемм, так как неплотный контакт ведет к окислению и нагреву, что может вызвать ложное срабатывание или оплавление корпуса. Для работы используются специализированные инструменты.
- Автоматический выключатель — 1 шт.
- DIN-рейка — по длине щита
- Кабель ВВГнг-LS — согласно проекту
- Наконечники НШВИ — по количеству жил
- Маркировочные бирки — по количеству линий
- Изолента или термоусадка — 1 шт.
- Крепежные винты — 4 шт.
Инструменты для монтажа: отвертка с изоляцией, стриппер для зачистки проводов, мультиметр, кримпер для наконечников.
- Отключение общего питания в щите (5 мин)
- Подготовка и фиксация DIN-рейки (2 мин)
- Установка модуля автомата на рейку (1 мин)
- Зачистка изоляции с концов кабеля (1 мин)
- Опрессовка жил наконечниками НШВИ (1 мин)
- Подключение фазного провода на вход (2 мин)
- Подключение провода нагрузки на выход (2 мин)
- Тщательная затяжка винтовых клемм (2 мин)
- Проверка надежности всех контактов (3 мин)
- Тестирование работы под нагрузкой (5 мин)
Из личного опыта: при монтаже в одном из объектов я заметил, что недотянутый винт на клемме начал искрить через неделю. После повторной затяжки проблема исчезла, что подтверждает критическую важность этого этапа.
Частые ошибки новичков включают установку автомата с номиналом выше, чем может выдержать кабель, или использование проводов без наконечников в винтовых зажимах. Соблюдение мер безопасности обязывает использовать только диэлектрический инструмент и работать при полностью обесточенной сети.
| Статья расходов | Кол-во | Расход на м2 | Цена за ед. | |
|---|---|---|---|---|
| Автомат 16А | 1 шт | — | 500 руб | 500 руб |
| Кабель 2.5 мм2 | 10 м | — | 100 руб | 1000 руб |
| Наконечники | 10 шт | — | 5 руб | 50 руб |
| Работа мастера | 1 усл | — | 1500 руб | 1500 руб |
| Всего | — | — | — | 3050 руб |
Преимущества и недостатки аппарата
Использование автоматики значительно повышает электробезопасность жилья. Основные плюсы заключаются в возможности многократного использования без замены элементов и высокой скорости реакции на короткое замыкание.
- Многократность использования после срабатывания
- Высокая скорость защиты от КЗ
- Компактные размеры для установки в щит
- Простота управления с помощью рычага
- Доступная стоимость единицы товара
- Возможность группировки линий
Однако существуют и минусы. Со временем механизмы изнашиваются, а неправильный подбор номинала под сечение кабеля может сделать защиту бесполезной.
Различия с другими типами защиты

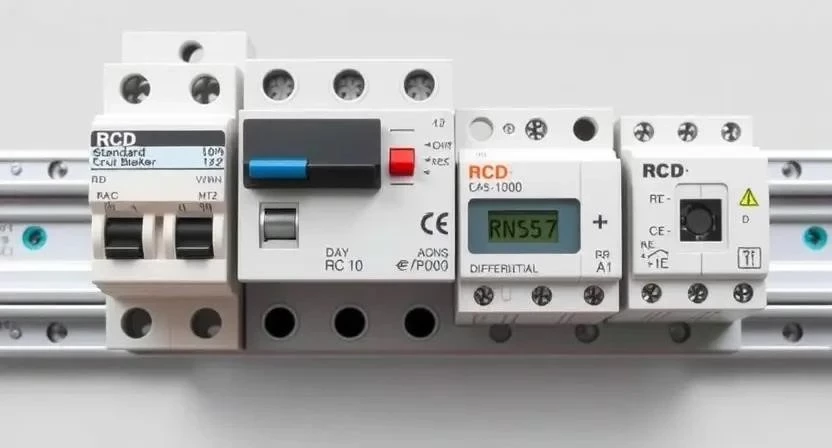

Автомат защищает только кабель, но не человека от удара током. Для защиты людей используется УЗО (устройство защитного отключения), которое реагирует на утечку тока. Дифференциальный автомат объединяет в себе функции и автомата, и УЗО.
| Функция | Автомат | УЗО | Дифавтомат |
|---|---|---|---|
| Защита от КЗ | Да | Нет | Да |
| Защита от перегрузки | Да | Нет | Да |
| Защита от утечки тока | Нет | Да | Да |
| Сложность монтажа | Низкая | Средняя | Средняя |
| Средняя цена | Низкая | Средняя | Высокая |
| Сечение кабеля | Рекомендуемый номинал | Макс. мощность (220В) | Применение |
|---|---|---|---|
| 1.5 мм2 | 10А | 2.2 кВт | Освещение |
| 2.5 мм2 | 16А | 3.5 кВт | Розетки |
| 4 мм2 | 25А | 5.5 кВт | Мощные приборы |
| 6 мм2 | 32А | 7 кВт | Электроплиты |
| 10 мм2 | 40А | 8.8 кВт | Вводной автомат |
Стоимость и рекомендации по выбору
Рынок разделен на три ценовых сегмента. Бюджетные бренды (например, IEK) подходят для временных построек, средний сегмент (EKF) оптимален для дач, а премиум-бренды (Schneider Electric, ABB) рекомендуются для постоянного проживания из-за высокого качества пластика и точности расцепителей.
| Бренд | Надежность | Гарантия | Ценовой сегмент |
|---|---|---|---|
| IEK | Средняя | 1 год | Бюджетный |
| EKF | Выше средней | 2 года | Средний |
| Schneider | Высокая | 5-10 лет | Премиум |
| ABB | Высокая | 5-10 лет | Премиум |
| Hager | Высокая | 5 лет | Премиум |
Опыт эксплуатации и мнения профи
Профессиональные электрики отмечают, что дешевые автоматы часто имеют разброс по току срабатывания, что делает их ненадежными. Пользователи премиальных серий подчеркивают долговечность рычага и четкость срабатывания даже спустя годы эксплуатации. Из личного опыта: однажды при замене бюджетного автомата на брендовый в щитке клиента, я обнаружил, что старый прибор вообще не срабатывал при имитации перегрузки, что создавало реальную угрозу пожара.
Часто задаваемые вопросы
Почему выбивает автомат?
Это происходит либо из-за перегрузки сети (слишком много включенных приборов), либо из-за короткого замыкания в одном из устройств или в самом кабеле.
Как часто нужно менять автоматы?
При правильном подборе и затяжке клемм они служат десятилетиями, но рекомендуется проверять затяжку винтов раз в 2-3 года.
Можно ли ставить автомат большего номинала, если часто выбивает?
Категорически нельзя. Это приведет к тому, что кабель начнет греться и расплавится раньше, чем сработает защита.
В чем разница между однополюсным и двухполюсным автоматом?
Однополюсный разрывает только фазу, двухполюсный разрывает и фазу, и ноль одновременно.
Что делать, если автомат стал греться?
Немедленно обесточить сеть и проверить затяжку клемм или заменить устройство, так как нагрев свидетельствует о плохом контакте.
Поможет ли автомат от скачков напряжения?
Нет, автомат защищает от тока, а не от напряжения. Для защиты от скачков вольт нужно ставить реле напряжения.
Можно ли использовать автомат типа D в квартире?
Не рекомендуется, так как он слишком медленно реагирует на перегрузки, что может быть опасно для бытовой проводки.
