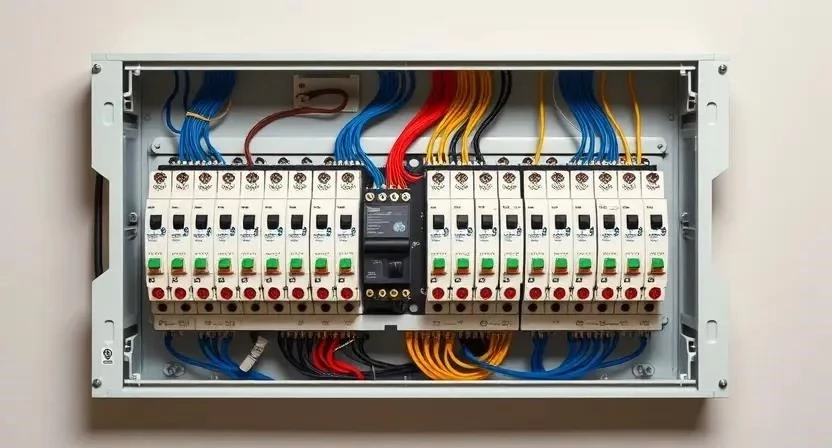

Сборка распределительного щита является финальным и самым ответственным этапом электромонтажа в доме. Работы занимают от 4 до 12 часов в зависимости от количества линий и требуют строгого соблюдения норм ПУЭ. Ошибки при сборке электрощита часто становятся следствием экономии на компонентах или отсутствия детального проекта. Правильный подход гарантирует безопасность всех жителей и долговечность всей электрической сети.
Базовые требования и подготовка к работе
Высокая сложность данной задачи обязывает монтажника обладать базовыми навыками в электрике и понимать принципы работы защитной автоматики. Основным документом, регламентирующим процесс, выступают Правила устройства электроустановок (ПУЭ), нарушение которых может привести к выходу оборудования из строя. Безопасность обеспечивается полным обесточиванием вводной линии перед началом любых манипуляций. Использование средств индивидуальной защиты и диэлектрического инструмента является обязательным условием.

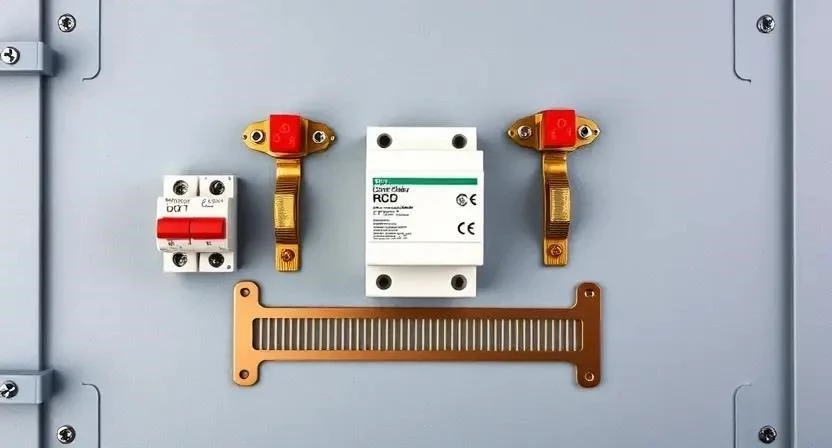

Комплектация электрощита
Для качественного монтажа требуется полный набор компонентов, подобранных с учетом расчетной мощности потребителей. Все детали должны иметь сертификаты соответствия и IP-защиту, подходящую для условий установки.
- Корпус распределительного щита;
- Автоматические выключатели различных номиналов;
- Устройства защитного отключения (УЗО);
- Дифференциальные автоматы;
- Нулевая шина (N);
- Шина заземления (PE);
- Провода перемычки (ПВ-3) соответствующего сечения;
- Наконечники НШВИ для многожильных проводов;
- Маркировочные бирки и кабельные стяжки;
- Дополнительные DIN-рейки.
Закупку материалов рекомендуется производить в специализированных магазинах электротехники, чтобы избежать приобретения подделок. Примерный расчет для стандартного объекта представлен ниже.
| Материал | Количество | Расход на м2/линию | Цена за ед. | |
|---|---|---|---|---|
| Корпус щита (24 модуля) | 1 шт. | 1 шт. на дом | 3500 руб. | 3500 руб. |
| Автомат однополюсный | 10 шт. | 1 шт. на линию | 450 руб. | 4500 руб. |
| УЗО (30мА) | 2 шт. | 1 шт. на группу | 1800 руб. | 3600 руб. |
| Шина нулевая/земля | 2 шт. | по 1 шт. | 600 руб. | 1200 руб. |
| Наконечники НШВИ | 1 упак. | ~10 шт. на линию | 500 руб. | 500 руб. |

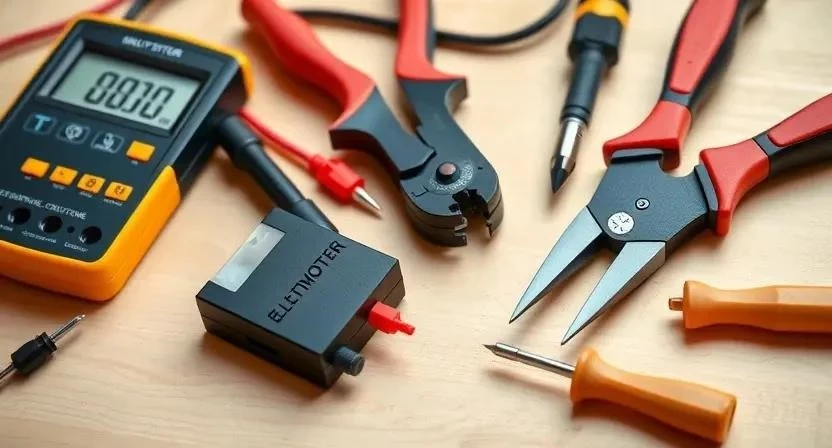

Инструментарий для монтажа
Качество соединений напрямую зависит от используемого оборудования. Применение бытовых пассатижей вместо специализированного кримпера часто приводит к плохому контакту и перегреву проводов. Большинство инструментов можно приобрести в один комплект или взять в аренду в строительных центрах.
| Инструмент | Назначение | Обязательно/Желательно | Примерная цена |
|---|---|---|---|
| Набор отверток (PH, PZ, SL) | Затяжка клемм автоматов | Обязательно | 1500 руб. |
| Стриппер | Снятие изоляции без повреждения жил | Обязательно | 1200 руб. |
| Кримпер (пресс-клещи) | Обжим наконечников НШВИ | Обязательно | 2200 руб. |
| Мультиметр | Проверка напряжения и прозвонка | Обязательно | 2500 руб. |
| Бокорезы/Пассатижи | Обрезка и правка проводов | Обязательно | 800 руб. |
Организация рабочего пространства
Место установки щита выбирается в легкодоступном месте, обычно в прихожей или техническом помещении. Важно обеспечить свободный доступ к дверце для быстрого отключения питания в экстренных ситуациях. Перед началом работ окружающие поверхности застилаются защитной пленкой, а строительный мусор выносится из зоны монтажа. Освещение должно быть достаточным, чтобы исключить ошибки при подключении фаз и нулей.
Установка и ввод кабелей
Корпус щита надежно фиксируется на стене с помощью дюбелей, соблюдая уровень по горизонтали. Кабели вводятся в щиток через специальные отверстия или кабельные вводы, которые предотвращают попадание пыли и насекомых внутрь. После ввода проверяется целостность изоляции каждого провода, чтобы исключить короткое замыкание при монтаже. Готовность к сборке подтверждается проверкой всех линий на отсутствие обрывов с помощью мультиметра.
Алгоритм сборки распределительного щита
Процесс монтажа требует строгого соблюдения последовательности действий для обеспечения электробезопасности.
- Проектирование схемы (1-2 часа): Определение номиналов автоматов и групп потребителей.
- Разметка внутреннего пространства (30-60 мин): Расстановка модулей на DIN-рейках.
- Установка DIN-реек и шин (30 мин): Фиксация опорных элементов и шин N и PE.
- Монтаж защитной автоматики (1 час): Установка УЗО и автоматов на рейки.
- Подключение ввода (30 мин): Подвод фазного и нулевого проводов к главному выключателю.
- Распределение фаз (1 час): Соединение вводного автомата с групповыми через гребенчатую шину.
- Подключение потребителей (2-3 часа): Подвод линий к соответствующим автоматам.
- Маркировка линий (30-60 мин): Подпись каждого автомата согласно схеме.
- Проверка затяжки контактов (30 мин): Повторный обжим и затяжка всех винтов.
- Тестирование под напряжением (1 час): Проверка работы УЗО и замер напряжения.
- Закрытие корпуса (15 мин): Установка декоративной панели.
Из личного опыта: Однажды я пропустил этап маркировки в большом щите на 36 модулей. В итоге при поиске одной неисправной розетки в кухне пришлось потратить три часа, прозванивая каждый провод вручную.
Технические особенности эксплуатации
Температурный режим внутри корпуса играет важную роль в долговечности автоматики. Между модулями следует оставлять небольшие зазоры для естественного охлаждения, особенно при использовании мощных нагрузок. Совместимость брендов автоматики должна проверяться заранее, так как гребенчатые шины одного производителя могут не подойти к клеммам другого. Влажность в помещении не должна превышать допустимых норм, иначе возможна коррозия контактов и окисление шин.
Критические промахи при монтаже
Несоблюдение технических правил ведет к аварийным ситуациям и преждевременному износу оборудования.
- Несоответствие номинала автомата сечению кабеля (риск перегрева изоляции).
- Отсутствие заземления или объединение нулевой шины с шиной PE.
- Плохой контакт в клеммах, приводящий к искрению и оплавлению пластика.
- Отсутствие УЗО в «влажных» зонах (ванная, кухня), что опасно для жизни.
- Путаница в маркировке, затрудняющая обслуживание сети.
Из личного опыта: В одном из объектов обнаружил автомат на 25А, установленный на кабель сечением 1.5 мм². Через неделю эксплуатации изоляция провода начала плавиться из-за перегрузки духовкой, так как автомат просто не срабатывал.
Финансовая составляющая проекта
Стоимость сборки складывается из цены комплектующих и оплаты услуг специалиста. Самостоятельный монтаж позволяет сэкономить на работе, но повышает риски при отсутствии опыта.
| Статья расходов | Своими руками | С мастером | Экономия/Разница |
|---|---|---|---|
| Материалы | 12 000 руб. | 12 000 руб. | 0 руб. |
| Работа по сборке | 0 руб. | 8 000 руб. | 8 000 руб. |
| Проектирование | 0 руб. | 2 000 руб. | 2 000 руб. |
| 12 000 руб. | 22 000 руб. | 10 000 руб. |
Для правильного подбора автоматики используйте таблицу соответствия номиналов и сечений.
| Сечение кабеля (мм²) | Номинал автомата (А) | Применение | Цена за ед. (пример) |
|---|---|---|---|
| 1.5 | 10 | Освещение | 400 руб. |
| 2.5 | 16 | Розетки | 450 руб. |
| 4.0 | 25 | Мощные приборы | 500 руб. |
| 6.0 | 32 | Электроплиты | 600 руб. |
| 10.0 | 40 | Ввод в дом | 800 руб. |
Регламент технического обслуживания
После завершения монтажа щит требует периодического ухода. Раз в полгода рекомендуется проверять затяжку винтовых контактов, так как из-за температурных расширений они могут ослабнуть. Работоспособность УЗО проверяется нажатием кнопки «Тест» один раз в месяц. Срок службы качественных компонентов составляет от 10 до 20 лет, однако при частых срабатываниях автоматику следует заменить.
Сравнение систем защиты и монтажа
Выбор между модульными системами и простыми DIN-рейками зависит от масштаба объекта. Модульные системы обеспечивают более структурированный подход.
- Компактные габариты корпуса;
- Быстрая замена вышедшего из строя модуля;
- Стандартизация всех элементов;
- Упрощенный процесс монтажа;
- Эффективный отвод тепла;
- Возможность легкого расширения сети;
- Четкая визуальная структура линий;
- Полная совместимость с разными брендами.
Также существуют разные подходы к организации защиты линий.
- Связка «Автомат + УЗО» (дешевле, проще заменить один элемент);
- Дифференциальный автомат (экономит место в щите);
- Реле напряжения (защита от скачков 220В);
- Противопожарные автоматы;
- Разделители фаз;
- Групповые УЗО на несколько линий;
- Предохранители в качестве дополнительной защиты.
Ответы на популярные вопросы
Можно ли ставить автоматы разных брендов?
Да, если они соответствуют стандарту DIN, но будьте осторожны с гребенчатыми шинами — они могут не подойти по размеру.
Зачем нужны наконечники НШВИ?
Они предотвращают разлохмачивание многожильного провода и обеспечивают плотный контакт с клеммой.
Как выбрать сечение ввода?
Оно рассчитывается исходя из суммарной мощности всех приборов с учетом коэффициента одновременности.
Что делать, если автомат постоянно выбивает?
Проверить линию на короткое замыкание или убедиться, что нагрузка не превышает номинал автомата.
Нужно ли ставить УЗО на все линии?
Обязательно в ванной, на кухне и для уличных розеток.
Чем отличается УЗО от дифавтомата?
УЗО защищает только от утечки тока, а дифавтомат — и от утечки, и от перегрузки/КЗ.
Как часто нужно подтягивать контакты?
Оптимально делать это раз в год или после сильных перепадов нагрузки.
Можно ли использовать одножильный провод в щите?
Не рекомендуется, так как он менее гибок и может создать избыточное напряжение на клемму.
Из личного опыта: Однажды я использовал автоматы разных брендов в одном ряду. Они отлично работали, но общая шина прилегала к одному из них с зазором в 1 мм, что потребовало ручной подгонки.
