Как отрезать трубу под углом

Обслуживание оборудования

Продолжительность срока эксплуатации оборудования зависит не только от неукоснительного соблюдения правил работы с ним, но и от правильного обслуживания и ухода. Соблюдая несложные операции можно намного облегчить свой труд и обезопасить свою деятельность:

• Приступая к работе с оборудованием в первый раз, необходимо внимательно изучить инструкцию по эксплуатации. Помните, что незнание простых правил, может привести к повреждению заготовки или самого устройства, а также к получению травмы. Работа с инструментом, имеющим незначительные повреждения, может привести к его быстрейшему износу.
• После покупки или длительного простоя оборудования необходимо внимательно осмотреть его на отсутствие внешних повреждений. Возможность правильного функционирования инструмента лучше проверить на тестовой заготовке.
• Обязательно регулярно производить тщательную смазку всех движущихся частей инструмента, особенно режущего ролика и винта подачи. Эта операция не только продлит жизнь инструмента, но и позволит облегчить труд оператора.
• Регулярная чистка всех элементов устройства по окончании работы должна производиться с применением специальной проволочной щёточки, покрытой чистящим средством.
• Перед работой нужно проверять соединение всех частей оборудования и качественную заточку режущего инструмента.
• Хранить оборудование необходимо в сухом и тёплом месте, желательно дома, так как попадание прямых солнечных лучей, перепады температуры и высокая влажность могут повредить составные части механизма.

Инструменты и материалы

Для того чтобы разрезать конструкцию под 45 градусов вам потребуется купить следующие инструменты и материалы:

• Бумага;
• Тара с водой;
• Строительный скотч;
• Обычный скотч;
• Керно;
• Ножницы;
• ПК и программа, позволяющая создать развертки конструкций;
• Токарный агрегат;
• Газопламенный инструмент;
• Инструмент для резки конструкций;
• Сварочный инструмент;
• Ножовка по металлическим поверхностям;
• Болгарка.

Выполнение работы

Что делать, если требуется разрезать трубу под 45 градусов? В первую очередь понадобится лист квадратной формы. Он складывается по диагонали. Затем в него помещается конструкция. Края диагоналей при этом должны соприкасаться. Меньшая сторона листа дает понять, где располагается линия в 45 градусов. Ее требуется прочертить мелом или керном.

Для этих целей можно также использовать малярный скотч. Лучше, если он будет узким. Метод хорош в тех случаях, когда конструкция отличается большой длиной и разделять ее нужно посередине. Малярный скотч накладывается под необходимым уклоном. Если он был наклеен неправильно, его можно запросто переклеить. Для качества работы рекомендуется наклеить скотч на трубу в 2-3 слоя.

Можно попробовать и более сложный метод, гарантирующий наиболее точные результаты. Для него потребуется ПК и установленная программа для выполнения разверток или чертежей. Для начала выполняется чертеж. В шаблоне указываются размеры окружности конструкции и уклон. Развертку можно сделать и без специальной программы, применив ОСТ 38-43-81. Затем шаблон распечатывается на принтере. Количество листов, используемых при этом, определяется исходя из надобности. Чертеж вырезается и проклеивается скотчем. Затем он подносится к конструкции, и по линиям расчерчиваются места для разреза.

После того, как расчерчена линия по любому из представленных выше способов, можно разрезать трубу под 45 градусов. Для этого рекомендуется использовать токарный инструмент. Он позволяет выполнить гладкий и точный срез. Если применяется газопламенный инструмент или сварки, для качественной работы обязателен опыт. В ином случае срез получится неровным. Если работа проводится с большим количеством конструкций, лучше воспользоваться болгаркой или инструментов для нарезки труб. Если никакого профессионального инструмента под рукой у вас нет, можно применить в дело ножовку по металлическим поверхностям.

Перед тем, как разрезать трубу под 45 градусов, рекомендуем вам просмотреть полезные информационные материалы: фото и видео.

Достаточно часто при выполнении различных строительных или ремонтных работ возникает необходимость в разрезании трубы. Это могут быть сантехнические работы, прокладка трубопроводов или монтаж систем отопления, но в любом случае знать, как ровно отрезать трубу необходимо. О некоторых особенностях выполнения этой задачи и пойдёт речь далее.

Прямой срез

Произвести ровный срез под углом 90º можно только после нанесения разметки. Воспользуйтесь листом бумаги или малярным скотчем. Последний предпочтительнее, ведь он крепится непосредственно к поверхности и не смещается.

Последовательность действий выглядит так:

1. Рулеткой отмеряют отрезок нужной длины, отмечают это место черточкой маркером.
2. Далее по полученной метке по окружности трубы наклеивают скотч. Чем ровнее вы наклеите липкую ленту, тем лучше – оптимально, чтобы широкие края сошлись как можно точнее. Это позволит произвести точный срез трубы по метке.
3. Следующим шагом трубу закрепляют в тиски или прижимают к ровной плоскости, чтобы она не сместилась во время работы, и получился ровный шов. Отметим, что один конец трубы нужно оставить в свободном положении, чтобы в процессе резки диск не зажимался стенками. Резку начинают сверху вниз.
4. Последнее, за чем нужно проследить, — как ровно отпилить трубу болгаркой. Для этого нужно вести диск как можно точнее по краю наклеенной липкой ленты.

В тех случаях, когда производится нарезка трубных изделий с большими сечениями, работу нужно выполнять небольшими секторами. Для этого трубу придется постоянно проворачивать вокруг оси по завершении очередного надреза.

Критерии выбора труборезов

Подбор трубореза основывается на следующих параметрах:

• виде привода устройства;
• типе режущего элемента;
• разновидности зажимного устройства.

Разновидности привода

В зависимости от типа привода современные труборезы могут быть:

• ручными. Труборез ручной является наиболее простым устройством и преимущественно используется при самостоятельной прокладке бытового трубопровода. Принцип работы трубореза заключается во вращении рукояти, которая приводит в действие режущий механизм (рисунок выше);
• электрическими. Труборез электрический приводится в действие двигателем, работающим от сети со стандартным напряжением. Электрическое оборудование позволяет получить более ровный срез. Единственным недостатком устройства является невозможность обрезки тонкостенных труб, которые при воздействии режущего элемента могут деформироваться;

Оборудование для резки труб с электродвигателем

пневматическими. Такие устройства работают за счет давления воздуха. Как правило, пневматические труборезы используются профессионалами для резки труб большого диаметра или изготовленных из прочных металлов (например, чугуна);

Профессиональное оборудование для резки труб

гидравлическими. Устройство работает за счет давления жидкости, расположенной в специальном поршне и не требует подключения к электросети. Мощность оборудования позволяет нарезать трубы разного диаметра и изготовленные из различных материалов.

Устройство, работающее за счет сжатия жидкости

Если требуется проложить трубопровод небольшой длины, например в квартире, то оптимально подойдет ручной инструмент. Если необходимо проложить коммуникации на загородном участке, то целесообразнее приобретать электрический или гидравлический (при отсутствии возможности подключения к электроэнергии) инструменты.

Типы режущих элементов

По разновидности режущего элемента все труборезы подразделяются на следующие виды:

роликовые. Резка труб производится при помощи подвижных роликов, которых в устройстве может быть установлено от 1 до 4 штук. Роликовый труборез с 1 роликом предназначается для резки труб, диаметр которых не более 50 мм. Труборезы с 3 – 4 роликами прекрасно справляются с резкой труб диаметром более 100 мм. Существенным минусом оборудования является образование шероховатости при резке и невозможность получения ровного среза. Роликовый труборез является универсальным инструментом, так как помогает в работе не только со стальными трубами, но и медными, металлопластиковыми трубами и так далее;

Устройство для резки труб малого диаметра

резцовые. Труборезы такого типа оснащаются режущими дисками, позволяющими получить максимально ровный срез. Диски изготавливаются из прочной стали. Резцовые труборезы предназначаются для резки труб с диаметром не более 100 мм, изготовленных из стали или пластика;

Оборудование, оснащенное режущим диском

цепные. Модели труборезов, оснащенные режущими цепями, оптимально подходят для труб различного диаметра и толщиной стенки до 30 мм. Цепной труборез позволяет получить ровный срез, не требующий дополнительной обработки. Устройства надежны и долговечны.

Устройство с режущей цепью

Вид режущего элемента подбирается в зависимости от размеров труб, подлежащих нарезке и необходимости получения ровного среза в максимально короткие сроки.

Виды зажимов

По принципу фиксации трубы для удобства резки все труборезы подразделяются на следующие виды:

хомутные. Фиксация труб производится при помощи встроенного хомута, который позволяет надежно закрепить трубу для выполнения операции. Такие устройства оптимально подходят для резки труб в ограниченном пространстве;

Оборудование с хомутом для зажима трубы

рычажные. Труба удерживается в процессе резки путем дополнительного воздействия на рычаг. Рычажные труборезы преимущественно используются для резки пластиковых труб;

Оборудование с рычагом для фиксации трубы

винтовые. Труба фиксируется в оборудовании посредством винтового механизма, который одновременно пододвигает механизм для резки трубы на оптимальное расстояние.

Оборудование с винтовым способом фиксации труб

Винтовые труборезы могут использоваться для нарезки труб из разных материалов и разного диаметра. Рычажные механизмы предназначаются для тонкостенных стальных труб, а хомутные труборезы – для прочных стальных труб с большой толщиной стенки .

Используемые инструменты

Несложная я на первый взгляд операция — резка труб на практике обнаруживает немало нюансов и подводных камней. Не так — то просто ровно отрезать тубы:

• Тонкостенные.
• Большого диаметра.
• Со скосом.

Очень важно выбрать подходящий для каждого конкретного случая метод резки и специальное оборудование. Его подразделяют на индивидуальное, бытовое и промышленное

Для индивидуального использования

Применяются в домовладениях, частном строительстве и мелком бизнесе. Имеют дело с малыми и средними диаметрами (до 250 мм), применяемых в системах

• Водоснабжения.
• Отопительных.
• Канализационных.
• Вентиляционных.

К такому инструменту относятся:

Резаки. Применяются, чтобы ровно отрезать полимерную трубу до 75 мм. Для проведения ровного и аккуратного разреза имеют зубчатый механизм. Заготовка сначала зажимается полочным зажимом, который надежно ее фиксирует и не дает уйти с линии реза.
Дисковый резак. Подходит для вентиляционных и канализационных полимерных труб диаметром до 200 мм. Лезвие не секаторного типа, а в виде диска, катящегося по поверхности заготовки. Разрез осуществляется за несколько оборотов. Не подходит для металлопластикового проката, поскольку может смять тонкий металлический вкладыш.
Гильотина. Плоский косой нож движется в направляющих и позволяет ровно отрезать необходимую длину за один проход. Выпускается как с электроприводом, обеспечивающим большую производительность, так и с ручным.
Ножовка по металлу. Классический слесарный инструмент позволяет ровно отрезать зажатую в тиски заготовку

При использовании важно вести пилу плавно, с постоянным усилием и без перекосов. Образующиеся после работы ножовкой заусенцы следует зачищать напильником.
Угловая шлифмашина, УШМ

В обиходе называется «болгаркой». Этому универсальному инструменту по зубам любые материалов и диаметры. Для того чтобы обрезать трубу болгаркой, используют специальные абразивные отрезные диски.
Электрический лобзик. Весьма популярный среди домашних мастеров инструмент может резать и трубы, но из- за увода гибкого лезвия в сторону о точности придется только мечтать
Сабельная пила. Инструмент пока не получил широкого распространения среди российских мастеров. Регулируемый упор пилы и ее мощное лезвие позволяют отрезать прокат даже на весу и вплотную к стене.

Как ровно отрезать трубу

Чтобы срез от инструмента общего назначения был ровным, следует использовать специальные приспособления для фиксации заготовки. Это могут быть шаблоны, тиски или стусла

Кроме того, очень важно правильно разметить будущий распил и во время работы следить за тем, чтобы линия реза не ушла в сторону

Для промышленного использования

Такое оборудование применяют на производствах, там, где объемы работ велики либо приходится разрезать трубы большого диаметра. Для того чтобы отрезать ровно, используют:

• Токарный станок. Пригоден для высокоточной нарезки заготовок, снятия фасок, выполнения уступов, переходов диаметров и прочих фасонных обработок. Позволяет токарный станок и нарезать резьбу, как внутреннюю, так и внешнюю. Длина детали ограничена вылетом бабки станка. Диаметр — вылетом кулачков патрона.
• Ленточные машинки. Применяются для того, чтобы отрезать трубу большого диаметра без извлечения ее из траншеи или коллекторного пункта. Работают и на деформированных изделиях.
• Дисковые отрезные станки. Высокоавтоматизированная установка с маятниковой пилой и механизмом подачи заготовок. Часто включается в состав производственной линии, применяется для высокопроизводительной нарезки проката на равные куски.
• Ручные дисковые установки. Мобильное оборудование применяется, чтобы отрезать прокат ровно прямо на месте монтажа. Снабжены многофункциональным зажимом, позволяющим надежно фиксировать изделия разных диаметров и ровно отрезать их, не повреждая краев. Поворотный рабочий стол позволяет резать ровно под произвольным углом. Наиболее продвинутые модели оснащены системой орбитальной сварки. Это позволяет не только отрезать, но и соединять отрезки.

ЧИТАТЬ ТАКЖЕ: Диаметр полипропиленовых труб таблица характеристики и применение

Станок для резки труб с ЧПУ

Резка профильной трубы

Вышеуказанные способы годятся и для работы с профильными трубами. Но здесь есть один нюанс, касающийся их резки под углом 45˚. Если делать разметку вручную, могут возникнуть погрешности, из-за которых в процессе сборки трубопровода его элементы просто не будут состыковываться. Чтобы исключить данную проблему, профессионалы рекомендуют сделать из отрезка такого же профиля, но с большим сечением, шаблон.

Для резки профильных труб можно применять те же инструменты, что и для обычных круглых

Изготовить такой шаблон совсем несложно:

1. Отмерьте с помощью угломера на небольшом сегменте трубы угол в 45˚.
2. Используя станок с болгаркой, произведите разрез, после чего края заготовки зашлифуйте.
3. Затем вставьте в готовый шаблон профильную трубу с меньшим диаметром описанной окружности.

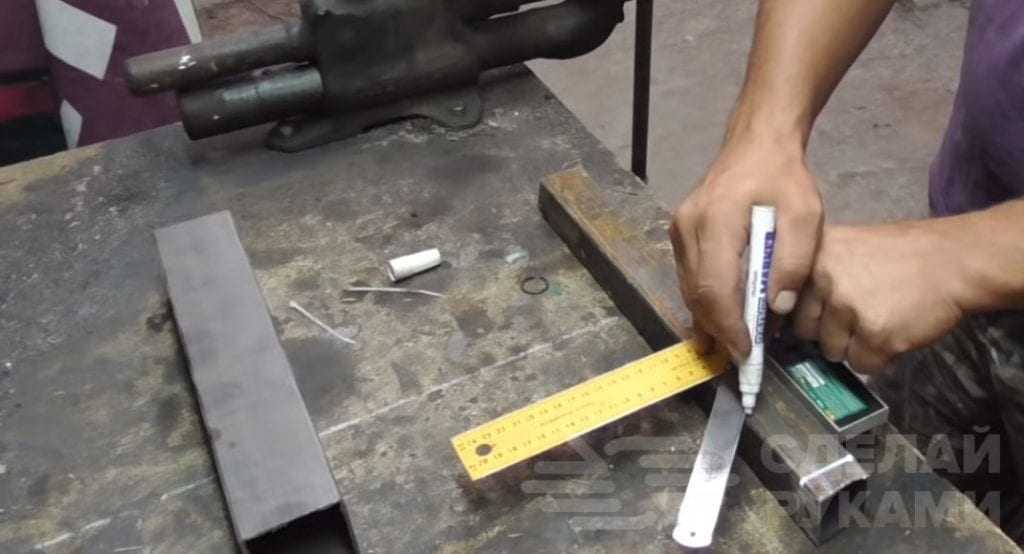

4. Ориентируясь на изготовленный своими руками угломер, сделайте разметку, используя чертилку.
5. По ней и делайте рез с помощью болгарки.
6. На завершающем этапе зашлифуйте края.

Как разрезать профильную трубу вдоль или поперек: методы разметки и резки

В бытовом домашнем хозяйстве профильные трубы находят широкое применение при изготовлении парников, теплиц, навесов для защиты автомобильной техники от атмосферных осадков и прочих конструкциях. При работе с данным материалом полезно знать, как разрезать профильную трубу вдоль по косильной лески или поперек с максимально точным углом.

Среди большого количества строительного режущего инструмента по металлу лидером по скорости, простоте выполнения реза и экономичности является углошлифовальная машинка (болгарка), которая часто присутствует в инструментальном комплекте любого домашнего мастера. Для разреза профильной стальной трубы с помощью болгарки потребуется обычный диск по металлу и строгое соблюдение правил техники безопасности — разрушение диска на сегменты при большой скорости вращения может привести к серьезным травмам.

Нюансы работы с прямоугольным сечением

Заготовки прямоугольного сечения намного проще резать вдоль и поперек с любыми углами, чем цилиндрические элементы, которые сложно удержать в неподвижном состоянии на ровной поверхности. Поперечное обрезание заготовок под любым углом не представляет особых сложностей – леска нужного углового уклона проводится на боковой грани и всегда совпадает с расчетной (круглые элементы требуют использования специальных лекал, просчитываемых на компьютере, для совмещения их граней под углом, отличным от прямого).

Толщина стенок металлопрофиля при использовании в бытовом хозяйстве редко превышает 5 мм — его легко резать при помощи углошлифовальной машинки любым диском по металлу.

Резка профильной трубы большого диаметра

Металлопрофиль большого диаметра имеет толстые стенки и большой вес, если для резки тонкостенных деталей (толщина стенки до 2 мм.) можно было использовать тонкие диски размером около 1 мм., то для прорезания толстостенного металла берут 2 мм. дисковые круги. Соответственно резать толстые стены удобнее диском большого диаметра при помощи мощной крупногабаритной строительной болгарки — бытовые устройства не обладают достаточной мощностью для быстрого проведения работ, а их маленькие диски быстро стачиваются.

При выполнении работ руководствуются следующими правилами:

• При прорезании тяжелых труб следует располагать их на ровной поверхности или низких опорах с таким расчетом, чтобы при резке последнего участка он не изменял своего положения или опускался вниз, препятствуя сжиманию режущего инструмента своими стенками.
• Если поверхность ровная, полностью производят разрез каждой грани, переворачивая деталь, при неровный опоре последние перемычки немного не дорезают, давая возможность заготовке отделиться под собственным весом, после чего выступающий участок зашлифовывают.
• При работе с болгаркой для резки тяжелых металлических элементов необходимо обязательное использование защитного кожуха — вероятность расслоения диска на отдельные элементы слишком высока.

Многие работают с неправильно выбранным направлением вращения на себя — это приводит к тому, что острая кромка металла постоянно задирается, инструмент труднее удержать в фиксированном положении, а отрезной диск быстрее стачивается. К тому же обратное направление вращения отрезного круга опасно с точки зрения техники безопасности.

Другие варианты

Неплохой вариант изготовления шаблона — использование для разметки короткого отрезка трубы большего диаметра, направляющая кромка которого предварительно обрезана под нужными углами. При разметке деталь одевают на обрезаемую трубу, после чего размечают ее поверхность маркером или чертилкой. Второй способ — жесткая фиксация шаблона на заготовке с помощью клиньев или струбцин с дальнейшей резкой диском по металлу с легким прижимом к боковой поверхности шаблонной детали.

Чтобы не резать металлические трубы или лист железа на глазок, некоторые домашние умельцы используют самодельные крепежные приспособления к болгарке, жестко закрепляя ее на вертикально установленном шпинделе. При перемещении инструмента сверху вниз происходит стабильный ровный разрез расположенной под диском детали, если на станине станка закрепить металлические направляющие, то при прикладывании к ним заготовки можно получить любой нужный угол разреза.

Как ровно отрезать металлическую трубу

Использование в производстве и монтаже металлоконструкций связано с необходимостью резки поперек, вдоль и под углом. И далеко не всегда под рукой есть специальное оборудование. Как ровно обрезать трубу с помощью подручных средств, мы опишем в этой статье.

Отпилить трубу или разрезать ее на части можно несколькими способами. Из доступных инструментов лучше всего с этой задачей справляется болгарка. Но самой большой проблемой остается необходимость правильно разметить линии реза. Они могут быть разными, чаще всего приходится выдерживать либо прямой угол относительно оси трубы, либо 45 градусов. Приемы несколько меняют в зависимости от того, какие изделия нужно разрезать:

трубы для прокладки водопровода, газовые и для разводки отопления;

профильные изделия для сборки ворот, козырьков, других металлоконструкций;

трубы большого диаметра — как правило, это редко нужно в домашних условиях, где самые широкие просвет только в канализации;

трубы из стали, чугуна, тонкостенные из цветных металлов и мягких сплавов.

Обе задачи решаются довольно просто даже без использования специального лекала угла трубы.

Режем трубу под углом 90 градусов

Для разметки разреза под прямым углом можно воспользоваться листом бумаги стандартного формата А4, широкой изолентой или строительным скотчем. Если обернуть достаточно широкий материал вокруг трубы так, чтобы его края точно совпали при наложении, то получится идеальная линия реза. Если скотч или лента плотно приклеились к металлу, можно идти прямо по краю.

Важно уметь правильно пользоваться шлифмашиной, держать ее с определенным усилием и соблюдать правила безопасности. Описанный прием самый простой, он пригоден и того, чтобы обрезать трубу большого диаметра

Режем трубу под углом 45 градусов

Чаще всего это приходится делать при монтаже водопровода и отопления и сборке рамных конструкций. Обрезать трубу под 45 градусов болгаркой можно по разметке, которую делают либо листом бумаги того же формата А4, либо используют обычный школьный (чертежный) равнобедренный угольник.

Используем лист бумаги или картона

С листом придется проделать несколько операций, чтобы получить нужный угол. Если вы не хотите запутаться в сгибах, просто сделайте его квадратным и сложите по диагонали — получится нужный угол. Точно так же можно сделать с любым листом, лишь бы его стороны были равны между собой. Способ удобен тем, что его можно применить и к трубе с большим диаметром, и к .

Разметка угольником

Если под рукой есть угольник, то необходимо сначала определить точную линию торца трубы, в том числе и профильной. Приложив инструмент и плавно перекладывая его по поверхности, получим линию реза по 45 градусов. Этот же прием используется и с угольником под 30 градусов.

Точный распил и обрезка труб зависит не только от грамотно выполненной разметки. Большое значение имеет и материал — металл разной толщины и твердости режется с разными усилиями и побочными эффектами. Чтобы правильно отрезать чугунную трубу, ее не следует пилить на всю глубину насквозь. Чугун — хрупкий металл, поэтому обычно делается несколько надпилов, а потом специалист одним точным ударом зубила отбивает по ним кусок.

Для работы с тонкостенными трубами придется очень точно выверять положение болгарки. При этом мастеру должен правильно подобрать . В промышленных условиях для выполнения тех же задач можно использовать специальные труборезы, газорезку и сварочные аппараты.

Безопасность при обрезке газовой трубы

При работе с газовыми трубами, подключенными к магистрали, важно соблюдать меры безопасности. Сначала перекрыть кран подачи газа, потом убедиться в том, что в трубе ничего нет

Для этого достаточно открыть конфорки плиты и зажечь газ — когда он кончится, пламя погаснет.

В бытовом домашнем хозяйстве профильные трубы находят широкое применение при изготовлении парников, теплиц, навесов для защиты автомобильной техники от атмосферных осадков и прочих конструкциях. При работе с данным материалом полезно знать, как разрезать профильную трубу вдоль по линии или поперек с максимально точным углом.

Среди большого количества строительного режущего инструмента по металлу лидером по скорости, простоте выполнения реза и экономичности является углошлифовальная машинка (болгарка), которая часто присутствует в инструментальном комплекте любого домашнего мастера. Для разреза профильной стальной трубы с помощью болгарки потребуется обычный диск по металлу и строгое соблюдение правил техники безопасности – разрушение диска на сегменты при большой скорости вращения может привести к серьезным травмам.

Особенности работы с болгаркой

Техника безопасности при работе на сверлильном станке

Современная УШМ позволяет заменить наждак, когда ведётся работа по металлу. Чтобы избежать проблем, при использовании инструмента полезно помнить несколько рекомендаций:

1. УШМ в процессе работы следует держать двумя руками. В случае обратного удара крепкая фиксация позволит минимизировать смещение. В противном случае увеличивается риск травмирования.
2. Работу следует осуществлять на ровной поверхности, уверенно поддерживая равновесие.
3. Шнур о тпитания располагать на противоположной стороне диска. Инструкция по эксплуатации болгарки выдвигает это требования во избежание короткого замыкания и ударной волны агрегата.
4. При завершении работы инструмент следует крепко держать в руках, пока полностью не остановиться диск.
5. Если отключилась подача электроэнергии, необходимо вынуть шнур инструмента из розетки. В противном случае болгарка может начать работать без наличия управления со стороны оператора.
6. Процесс работы сопровождается нагреванием дисков. После выключения инструмента их нельзя трогать до момента остывания.
