Создание проекта электрики является фундаментом безопасности и комфорта в любом жилом помещении. Проектирование разводки для небольшой квартиры обычно занимает от 2 до 5 дней, при этом ошибки на данном этапе могут привести к увеличению итоговой стоимости ремонта на 30% из-за необходимости переделок. Чтобы понять, как составить схему электропроводки для новичков: пошаговая инструкция поможет структурировать процесс и избежать критических просчетов. Грамотный план позволяет точно рассчитать количество материалов и время выполнения работ.
Основы проектирования электросети
Понимание базовых понятий электрики становится отправной точкой перед началом любых чертежей. Необходимо разобраться с такими терминами, как фаза, ноль и заземление, а также оценить общую сложность объекта в зависимости от площади и количества потребителей. Обязательным условием является изучение ПУЭ (Правила устройства электроустановок), где четко прописаны нормы безопасности и допустимые нагрузки на сеть. Игнорирование этих регламентов может привести к перегреву кабеля или короткому замыканию.
Подбор необходимых материалов

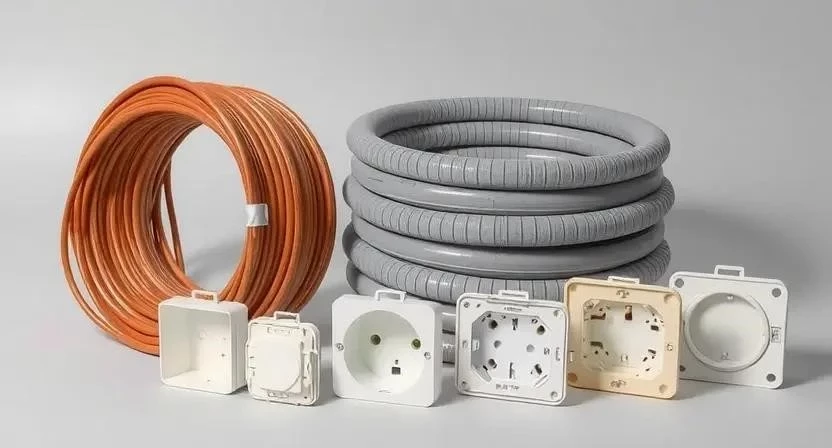

Для создания качественного чертежа и последующего монтажа потребуется определенный набор компонентов. Основной акцент делается на выборе кабеля с соответствующим сечением, который обеспечит стабильную работу всех приборов без перегрева.
- Медный кабель ВВГнг (не поддерживающий горение)
- Гофрированная труба (ПВХ или ПНД) для защиты проводов
- Подрозетники для фиксации точек вывода
- Распределительные коробки для соединений
- Автоматические выключатели для защиты линий
- УЗО (устройство защитного отключения)
- Электрощит подходящего размера
- Изоляционные материалы и клеммники
Количество материалов рассчитывается исходя из общей площади помещений и длины трасс прокладки кабеля.
| Материал | Средний расход на комнату | Примерная цена за ед. | |
|---|---|---|---|
| Кабель ВВГнг 3х2.5 | 50-100 м | 70 руб/м | 7000 руб |
| Кабель ВВГнг 3х1.5 | 40-80 м | 50 руб/м | 4000 руб |
| Гофра 20 мм | 80-120 м | 20 руб/м | 2400 руб |
| Подрозетники | 10-20 шт | 40 руб/шт | 800 руб |
| Автоматы/УЗО | 6-12 шт | 400 руб/шт | 4800 руб |

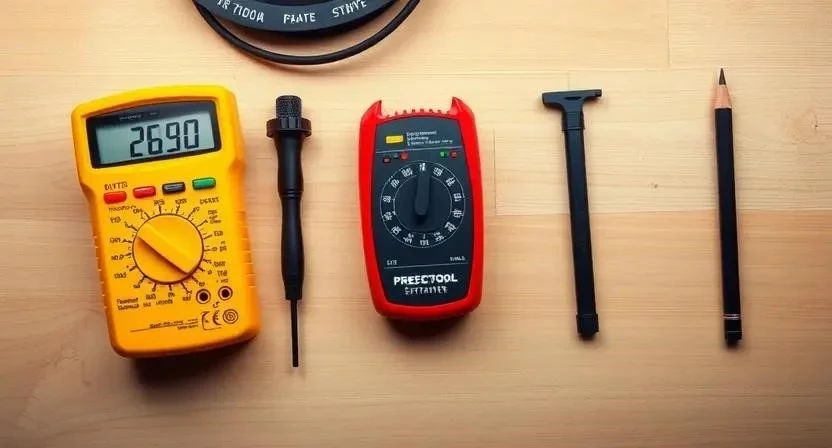

Инструментарий для планирования и монтажа
Процесс делится на два этапа: создание схемы и физическая реализация. Для первого потребуются средства разметки, для второго — специализированное электромонтажное оборудование.
- Линейка или рулетка для точных замеров
- Карандаш или маркер для разметки стен
- Графический редактор или миллиметровая бумага
- Перфоратор для штробления стен
- Стриппер для зачистки изоляции
- Мультиметр для проверки цепей
- Индикаторная отвертка
| Инструмент | Назначение | Статус | Примерная цена |
|---|---|---|---|
| Перфоратор | Создание штроб под кабель | Обязательно | 5000-12000 руб |
| Стриппер | Быстрое снятие изоляции | Желательно | 800-2000 руб |
| Мультиметр | Проверка напряжения и прозвонка | Обязательно | 1500-4000 руб |
| Рулетка | Замер расстояний | Обязательно | 300-700 руб |
| Штроборез | Чистый рез стен | Желательно | Аренда 500 руб/сут |
Организация пространства перед началом работ
Эффективное планирование невозможно без четкого понимания расстановки мебели. Сначала определяется расположение всех крупных объектов: диванов, шкафов, кухонного гарнитура и бытовой техники. Это позволяет избежать ситуации, когда розетка оказывается перекрытой спинкой кресла. Из помещения выносятся все лишние вещи, а поверхности пола и мебели защищаются пленкой. Замеряются все стены, дверные проемы и высоты потолков для точного нанесения точек на чертеж.
Разметка и подготовка поверхностей
Перенос схемы на стены требует предельной внимательности. Точки вывода кабеля обозначаются маркером, при этом важно соблюдать стандартные высоты (например, 30 см от пола для розеток или 90 см для выключателей). Перед началом штробления проводится проверка пересечений с трубами водоснабжения и отопления, чтобы избежать их повреждения. Все намеченные линии фиксируются на стенах, создавая визуальный маршрут прокладки кабеля. Из личного опыта: однажды я забыл учесть выступ плинтуса, из-за чего розетка в спальне оказалась слишком низко, и пришлось переносить подрозетник в последний момент.

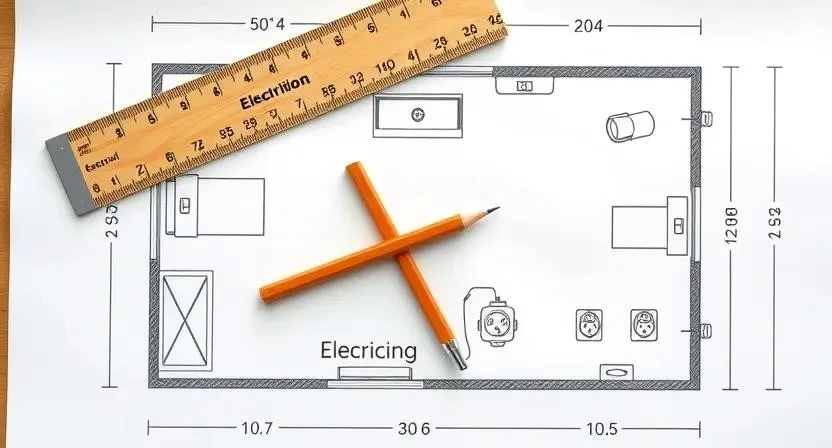

Пошаговый алгоритм составления схемы
Процесс создания плана электрики следует выполнять последовательно, чтобы не упустить важные детали.
- Составление списка электроприборов (1-2 часа). Выписываются все устройства, от лампочек до стиральной машины, с указанием их мощности.
- Распределение розеток по комнатам (2-3 часа). Определяются места подключения техники с учетом эргономики.
- Планирование освещения и выключателей (2 часа). Выбираются точки света и способы управления ими (одинарные, проходные выключатели).

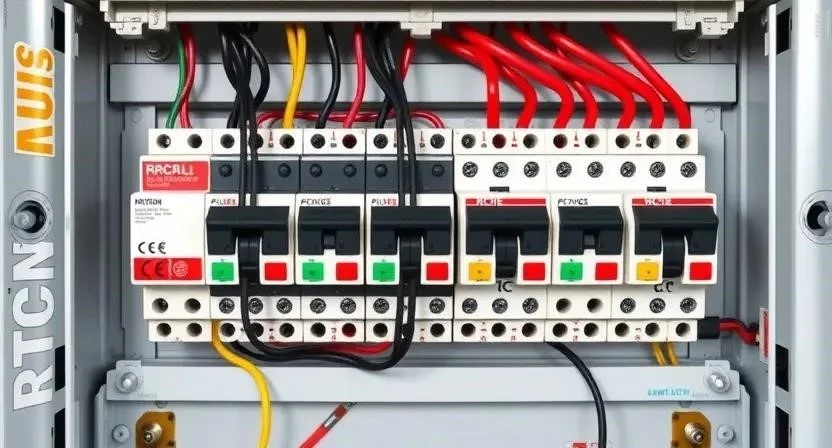

- Определение места установки электрощита (1 час). Выбирается доступное место, обычно в прихожей, вдали от влажных зон.
- Расчет мощности каждой линии (2-3 часа). Группируются потребители, чтобы нагрузка на один автомат не превышала допустимый предел.
- Выбор сечения кабеля под нагрузку (1 час). Для розеток обычно выбирается 2.5 мм², для освещения — 1.5 мм².
- Прорисовка трасс прокладки кабеля (3-4 часа). Линии ведутся строго вертикально или горизонтально, без диагоналей.
- Создание однолинейной схемы (2-3 часа). Рисуется упрощенный план от щитка до конечных потребителей.
- Маркировка проводов (1 час). Присваиваются номера линиям для удобства монтажа и обслуживания.
- Проверка схемы на соответствие нормам безопасности (1 час). Финальный аудит на наличие УЗО и правильность заземления.
| Мощность приборов (кВт) | Рекомендуемое сечение (мм²) | Номинал автомата (А) | Макс. нагрузка (кВт) |
|---|---|---|---|
| До 2.2 | 1.5 | 10 | 2.2 |
| До 3.5 | 2.5 | 16 | 3.5 |
| До 5.5 | 4.0 | 25 | 5.5 |
| До 7.0 | 6.0 | 32 | 7.0 |
| Свыше 7.0 | 10.0 | 40 | 8.8 |
Технические особенности и нюансы монтажа
При реализации схемы важно учитывать температурный режим: монтаж следует проводить при температуре не ниже +5°C для обеспечения правильной работы материалов. Особое внимание уделяется изгибам кабеля — слишком резкие повороты могут повредить внутреннюю жилу. В моей практике был случай, когда из-за чрезмерного сгиба кабеля в углу произошло частичное повреждение изоляции, что было выявлено только при прозвонке мультиметром. Все материалы должны быть совместимы по типу (например, использование ПВХ-гофры в помещениях). Правила заземления требуют обязательного подключения всех розеток к общей шине заземления в щитке.
Типичные ошибки при проектировании
Новички часто допускают просчеты, которые выявляются уже после отделки стен. Чтобы избежать этого, обратите внимание на следующие моменты:
- Недостаточное количество розеток, что ведет к использованию опасных удлинителей.
- Использование слишком тонкого сечения провода для мощных приборов (чайник, духовка).
- Отсутствие УЗО на «мокрых» линиях (ванная, кухня), что создает риск поражения током.
- Прокладка кабеля по диагонали, что затрудняет последующий монтаж картин или полок.
- Объединение освещения и розеток на один автомат, что приводит к полному обесточиванию комнаты при сгорании одной лампы.
- Отсутствие запаса кабеля в распределительных коробках.
Финансовый расчет проекта
Стоимость электрики складывается из затрат на материалы и оплаты труда. Самостоятельное проектирование позволяет сэкономить на услугах инженера, однако монтаж лучше доверить специалисту.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Проектирование схемы | 0 | 3000-7000 | 3000-7000 |
| Закупка материалов | 15000-25000 | 15000-25000 | 0 |
| Монтаж (работа) | 0 | 10000-20000 | 10000-20000 |
| Сборка щитка | 0 | 3000-5000 | 3000-5000 |
| 15000-25000 | 13000-27000 |
Личный опыт показывает, что оптимальный вариант — самостоятельно составить детальную схему, но нанять сертифицированного электрика для сборки щитка и подключения сети к общедомовому стояку.
Эксплуатация и обслуживание сети
После завершения всех работ необходимо провести тщательную проверку всех соединений на предмет надежности затяжки клемм. Каждый провод в электрощите должен иметь четкую маркировку, чтобы в случае аварии можно было мгновенно определить проблемную линию. Эксплуатация сети должна осуществляться без перегруза автоматов. Ревизию системы рекомендуется проводить раз в 3-5 лет, проверяя состояние контактов в распределительных коробках и работоспособность УЗО с помощью тестовой кнопки.
Варианты реализации проекта
Существует два основных подхода к созданию чертежа: ручной способ на бумаге и использование специализированного ПО (AutoCAD, Visio). Программы позволяют вносить правки без перерисовывания всего плана и точно рассчитывать длину кабеля. Также стоит выбрать тип проводки. Скрытая проводка в штробах эстетически привлекательна, но сложна в монтаже. Открытая проводка в кабель-каналах или ретро-стиле монтируется быстрее и легче в обслуживании, но портит внешний вид интерьера.
Ответы на часто задаваемые вопросы
Можно ли использовать алюминиевые провода?
Нет, согласно современным нормам ПУЭ, в жилых помещениях разрешен только медный кабель из-за его гибкости и высокой проводимости.
Какое сечение кабеля нужно для розеток?
Стандартом является медный кабель сечением 2.5 мм².
Где лучше всего расположить электрощит?
В сухом, доступном месте, обычно в прихожей или в техническом помещении, чтобы к нему был быстрый доступ.
Что такое однолинейная схема?
Это упрощенный чертеж, где каждая линия от автомата до группы потребителей представлена одной линией с указанием характеристик.
Нужно ли разделять свет и розетки на разные автоматы?
Да, это необходимо, чтобы при коротком замыкании в розетке в комнате остался свет.
Как рассчитать нагрузку на одну линию?
Суммируется мощность всех приборов, которые будут включены одновременно, и делится на напряжение 220В.
Обязательно ли делать заземление в квартире?
Да, заземление критически важно для защиты человека от поражения током при пробое изоляции прибора.
Сколько розеток считается нормой на комнату?
Четкого числа нет, но рекомендуется закладывать на 20-30% больше, чем планируется использовать сейчас.
