Неправильное проектирование инженерных систем приводит к увеличению сметы строительства на 20-30% из-за необходимости переделок. Ошибки в проектах инженерных сетей часто обнаруживаются только на этапе пусконаладки, когда исправление одного узла требует демонтажа готовой отделки и замены дорогостоящих материалов. Качественная документация позволяет сократить сроки монтажа на 15-20% и гарантирует безопасность эксплуатации здания.
Значимость профессионального проектирования
Существенная разница существует между простым наброском схем и полноценным техническим проектом. Работа по «наброскам» создает высокие риски пересечения трасс водоснабжения с электропроводкой, что приводит к аварийным ситуациям. Полноценный проект включает детальные расчеты нагрузок, гидравлику и спецификацию материалов. Отсутствие точных чертежей напрямую влияет на смету: закупка лишних труб или недостаток кабеля увеличивают итоговые затраты и тормозят процесс строительства.

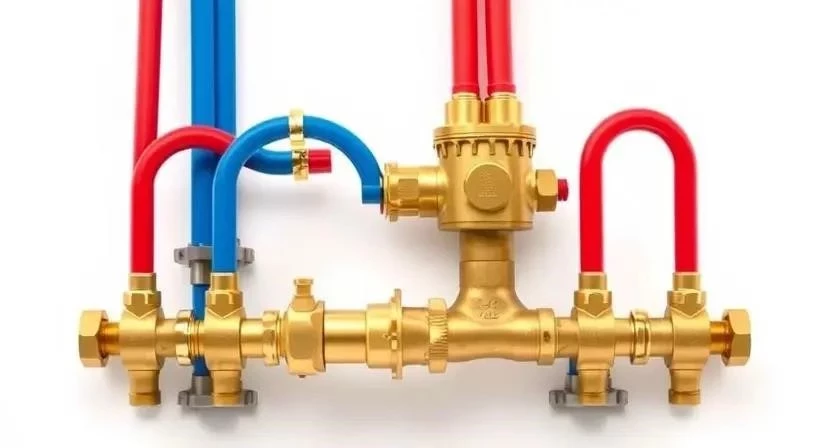

Проблемные зоны в системах водоснабжения
Неправильный расчет диаметров труб вызывает падение давления при одновременном использовании нескольких точек водоразбора. Игнорирование перепадов давления в многоэтажных или протяженных сетях приводит к нестабильной работе смесителей и бытовой техники. Отсутствие компенсации гидроударов сокращает срок службы соединений и арматуры. Ошибки в расположении точек разбора заставляют монтажников использовать лишние угольники, что создает дополнительные сопротивления потоку.
Для правильного подбора труб рекомендуется использовать следующие данные:
| Диаметр трубы (мм) | Расчетный расход воды (л/с) | Рекомендуемое применение | Максимальная длина участка (м) |
|---|---|---|---|
| 16 | 0.1 — 0.2 | Подводка к смесителю | 5 |
| 20 | 0.3 — 0.5 | Разводка по санузлу | 15 |
| 25 | 0.6 — 1.0 | Магистраль этажа | 30 |
| 32 | 1.1 — 1.8 | Ввод в дом | 50 |
| 40 | 1.9 — 2.5 | Главный стояк | 80 |
Недочеты при планировании канализации
Нарушение уклонов труб является самой частой причиной засоров: слишком малый уклон не обеспечивает смыв, а избыточный — приводит к вымыванию воды без твердых фракций. Неправильный выбор мест установки ревизий затрудняет обслуживание системы в будущем. Объединение стоков от разных приборов без учета их специфики вызывает обратные потоки. Отсутствие вентиляции стояков приводит к срыву гидрозатворов и появлению неприятных запахов в помещениях.
Основные правила проектирования стоков:
- Соблюдение уклона 2-3 см на метр для труб диаметром 110 мм.
- Соблюдение уклона 3 см на метр для труб диаметром 50 мм.
- Установка ревизионного люка на каждом повороте трассы более 45 градусов.
- Размещение вентиляционного вывода выше уровня кровли.
- Исключение использования углов 90 градусов в пользу двух по 45.
- Разделение бытовых и ливневых стоков.
- Минимизация длины горизонтальных участков до ближайшего стояка.

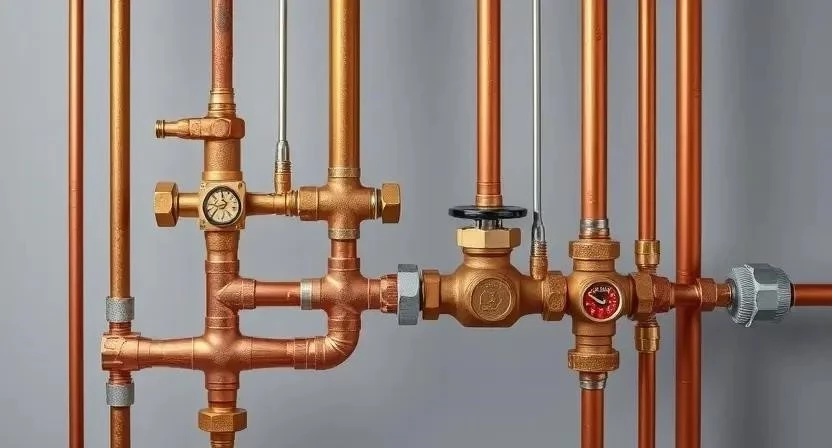

Ошибки в теплоснабжении
Часто встречается неверный расчет теплопотерь, из-за чего установленный котел оказывается либо слишком мощным (что ведет к тактованию), либо недостаточным для прогрева всех комнат. Ошибки в схеме разводки, например, выбор однотрубной системы там, где требуется равномерный прогрев, приводят к разности температур в радиаторах. Отсутствие балансировочных клапанов делает невозможным точную настройку температуры в разных зонах дома.
Пример из опыта: В одном из проектов был занижен расчет теплопотерь для северной стороны дома. В итоге даже при максимальной мощности котла в спальнях температура не поднималась выше +16°C. Пришлось устанавливать дополнительные электрические конвекторы, что увеличило ежемесячные расходы на электроэнергию.

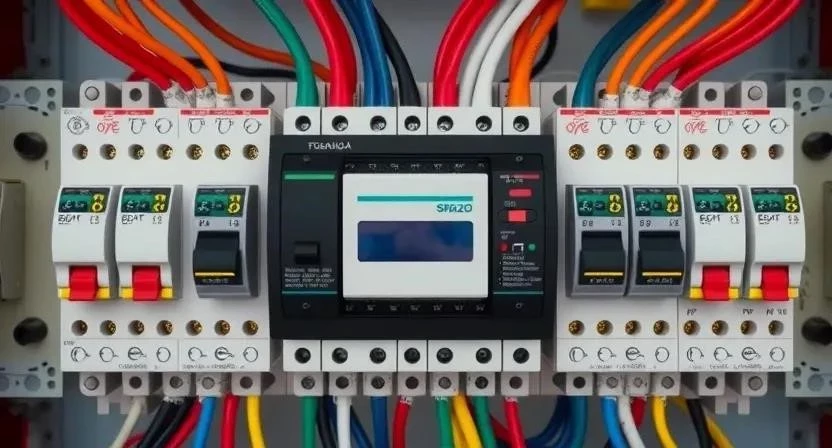

Риски в электропроектах
Критическими становятся ошибки в расчете нагрузок, когда на одну линию «вешают» несколько мощных приборов. Заниженное сечение кабеля приводит к его перегреву и возможному возгоранию изоляции. Неправильное распределение фаз в трехфазных сетях вызывает перекос напряжений, что может вывести из строя электронику. Отсутствие заземления или некорректный выбор автоматических выключателей делают систему опасной для жизни.
Список критических недочетов в электропроекте:
- Использование кабеля 1.5 мм² для розеточных групп.
- Отсутствие УЗО в «мокрых» зонах (ванная, кухня).
- Слишком большое количество точек освещения на одном автомате.
- Отсутствие разделения силовых и слаботочных линий.
- Неправильный расчет номинала вводного автомата.
- Игнорирование требований по глубине заложения кабеля в стяжке.
- Отсутствие маркировки кабелей в распределительном щите.
- Несоответствие сечения заземляющего проводника основным жилам.
Ошибки вентиляции и кондиционирования
Неверный расчет притока и вытяжки создает эффект «задыхающегося» помещения или избыточного сквозняка. Пересечение воздуховодов с другими сетями часто обнаруживается только в момент монтажа, что требует изменения трассировки. Неправильный выбор мест установки внешних блоков кондиционеров приводит к их быстрому износу или шуму, передающемуся в жилые комнаты. Игнорирование шумоизоляции воздуховодов делает работу системы слышимой во всем доме.
Факторы, которые должны быть учтены при выборе мест установки блоков:
- Расстояние до ближайшего теплоисточника.
- Наличие свободного пространства для обслуживания.
- Отсутствие прямого попадания солнечных лучей на внешний блок.
- Минимальная длина фреоновой магистрали.
- Возможность отвода конденсата самотеком.
- Отсутствие вибрационного воздействия на несущие стены.
- Доступность для очистки фильтров внутреннего блока.
Пример из опыта: При монтаже вентиляции в частном доме воздуховод пересекся с несущей балкой перекрытия. Поскольку в проекте не были указаны точные высоты всех сетей, пришлось переносить всю трассу вытяжки, что увеличило расход пластиковых труб на 12 метров.
Комплексные системные просчеты
Отсутствие координации между разделами проекта приводит к тому, что трубы водоснабжения проходят в том же месте, где заложен кабель питания. Несоответствие проекта фактическим размерам помещения заставляет монтажников импровизировать на объекте, что нарушает технологию. Игнорирование норм СНиП и ГОСТ делает здание непригодным для официального ввода в эксплуатацию и согласования.
| Типичная ошибка | Последствие | Способ исправления |
|---|---|---|
| Пересечение кабеля и трубы | Риск короткого замыкания при протечке | Перенос трассы или установка защитного кожуха |
| Неверный размер проема под узел ввода | Невозможность монтажа оборудования | Расширение проема с усилением перекрытия |
| Отсутствие уклона в проекте | Застой сточных вод | Перемонтаж труб с соблюдением норм |
| Неучтенный выступ стены | Смещение точек водоразбора | Корректировка разводки труб на месте |
| Ошибки в расчете сечения кабеля | Перегрев проводки | Полная замена кабеля на более толстый |
Последствия проектных промахов
Риски аварий становятся реальностью при эксплуатации систем с ошибками в расчетах. Увеличение стоимости материалов происходит из-за необходимости закупать новые комплектующие для замены бракованных решений. Необходимость демонтажа готовой отделки (плитки, гипсокартона) превращает исправление мелкой ошибки в дорогостоящий капитальный ремонт. Проблемы с согласованием проекта в надзорных органах могут привести к штрафам или запрету на эксплуатацию объекта.
Пример из опыта: Из-за ошибки в проекте точка вывода воды в ванной оказалась смещена на 15 см от оси сантехники. Обнаружили это после укладки дорогой керамогранитной плитки. Пришлось сбивать часть стены и пола, что стоило заказчику 40 000 рублей за материалы и работу.
Алгоритм проверки документации
Пошаговый аудит позволяет выявить недочеты до начала активной фазы работ. Заказчику следует проверить соответствие всех схем фактической планировке помещений. Важно убедиться в наличии всех необходимых расчетов: гидравлических, тепловых и электрических нагрузок. Проверка должна включать сверку спецификаций с рыночными предложениями по материалам.
Процесс аудита проекта:
- Сверка всех размеров проекта с фактическими замерами помещений (2-4 часа).
- Проверка пересечений разных инженерных сетей на планах (3-5 часов).
- Анализ соответствия диаметров труб расчетному расходу воды (2 часа).
- Проверка уклонов канализации и мест установки ревизий (2 часа).
- Сверка сечения кабелей с расчетной мощностью оборудования (3 часа).
| Параметр проверки | Соответствует (Да/Нет) | Комментарий |
|---|---|---|
| Соблюдены уклоны канализации | ||
| Рассчитаны теплопотери по комнатам | ||
| Указано сечение всех кабелей | ||
| Есть схема пересечения трасс | ||
| Предусмотрена вентиляция стояков |
Финансовая сторона вопроса
Экономика ошибок показывает, что стоимость качественного проекта составляет лишь малую часть от затрат на исправление одного серьезного промаха. Затраты на профессиональный аудит проекта окупаются за счет исключения переделок и оптимизации закупки материалов. Сравнение расходов демонстрирует, что работа по проверенному проекту обходится дешевле даже с учетом оплаты услуг проектировщика.
| Статья расходов | Стоимость с проектом (руб.) | Стоимость при ошибках (руб.) | Экономия/Потери |
|---|---|---|---|
| Разработка проекта | 30 000 | 0 | -30 000 |
| Материалы (без перерасхода) | 150 000 | 180 000 | -30 000 |
| Работа монтажников | 100 000 | 140 000 | -40 000 |
| Демонтаж и переделка | 0 | 60 000 | -60 000 |
| 280 000 | -100 000 |
Ответы на часто задаваемые вопросы
Можно ли менять проект в процессе монтажа?
Да, но любые изменения должны быть согласованы с проектировщиком и зафиксированы в исполнительной документации, чтобы не нарушить общую логику системы.
Кто несет ответственность за ошибки проектировщика?
Ответственность несет лицо или компания, с которыми заключен договор на проектирование, при условии, что монтаж выполнялся строго по чертежам.
Как проверить расчеты, если я не специалист?
Рекомендуется заказать независимый аудит проекта у стороннего эксперта или технического надзора.
Что делать, если монтажник говорит, что проект «неправильный»?
Необходимо запросить письменное обоснование ошибки со ссылкой на СНиП или ГОСТ и передать его проектировщику для корректировки.
Влияет ли проект на гарантию оборудования?
Да, многие производители котлов и систем кондиционирования отказывают в гарантии, если оборудование установлено с нарушением технических норм, указанных в проекте.
Нужен ли отдельный проект на электрику и водоснабжение?
Желательно иметь разделы по каждой системе, но они должны быть объединены в один общий координационный план.
Сколько времени занимает проверка проекта?
Тщательный аудит среднего частного дома занимает от 1 до 3 рабочих дней.
