Монтаж инженерных систем в срубе требует учета физических свойств древесины и ее взаимодействия с внешними факторами. Сложность работ возрастает из-за естественной усадки материала, что увеличивает общие сроки реализации проекта до нескольких месяцев. Правильно спланированные инженерные коммуникации в деревянном доме обеспечивают пожарную безопасность и долговечность жилья. Грамотный подход к проектированию исключает риск протечек и коротких замыканий.
Особенности подготовки к работам
Работа с деревом подразумевает обязательный учет его гигроскопичности и склонности к деформации. Сруб дает значительную усадку в первые годы эксплуатации, поэтому жесткое крепление труб или кабелей к стенам недопустимо. Мастер должен обладать подтвержденными навыками пайки полипропилена и монтажа электропроводки в негорючих оболочках. Общий временной интервал выполнения всех этапов обычно составляет от 3 до 6 недель в зависимости от площади объекта.
Перечень необходимых материалов
Для обеспечения безопасности используются только сертифицированные негорючие компоненты. Основной упор делается на защиту от огня и влаги.
- Кабель ВВГнг-LS (не поддерживающий горение, с низким дымовыделением)
- Гофрированная труба ПВХ или ПНД для защиты кабеля
- Трубы ПНД для ввода холодного водоснабжения в дом
- Полипропиленовые трубы для систем ГВС и отопления
- Теплоизоляция из вспененного полиэтилена
- Противопожарные проходки из минеральной ваты или спецматериалов
- Герметик огнестойкий для заделки отверстий
- Крепежные хомуты с виброгашением
- Распределительные коробки из негорючего пластика
Примерный расчет материалов для среднего дома:
| Материал | Количество | Расход на м2/пог.м | Цена за ед. | |
|---|---|---|---|---|
| Кабель ВВГнг-LS 3х2.5 | 200 м | зависит от точек | 110 руб. | 22 000 руб. |
| Гофра ПВХ | 150 м | 1.2 м на 1 м кабеля | 35 руб. | 5 250 руб. |
| Труба полипропилен | 100 м | по схеме разводки | 70 руб. | 7 000 руб. |
| Изоляция труб | 100 м | 1 м на 1 м трубы | 45 руб. | 4 500 руб. |
| Огнестойкий герметик | 5 туб | на 1 проходку 20г | 600 руб. | 3 000 руб. |
Инструментарий для монтажа
Качественный результат зависит от точности используемого оборудования. Для работы с деревом и полимерами потребуется следующий набор:
- Перфоратор с набором сверл по дереву и бетону
- Паяльник для полипропиленовых труб с разными насадками
- Штроборез для создания каналов под скрытую проводку
- Строительный уровень (пузырьковый или лазерный)
- Мультиметр для проверки целостности электрических цепей
- Стриппер для быстрой зачистки изоляции кабеля
- Рулетка, угольник и маркер
Профессиональный штроборез и дорогостоящий перфоратор целесообразно взять в аренду на период выполнения работ, чтобы снизить стартовые затраты.
Организация рабочего пространства
Свободный доступ к стенам и перекрытиям позволяет беспрепятственно перемещать материалы и оборудование. Полы и стены в зонах активных работ закрывают защитной полиэтиленовой пленкой, чтобы избежать механических повреждений древесины. Трассы прокладки всех коммуникаций наносятся прямо на поверхности с помощью маркера согласно утвержденному плану.
Подготовка поверхностей и отверстий
Места прохода труб и кабелей тщательно очищаются от опилок, пыли и остатков строительного мусора. Древесина в зонах проходок обязательно обрабатывается антисептиками и огнебиозащитой, что предотвращает гниение и снижает риск возгорания. Проверка уровней на этом этапе гарантирует правильный уклон канализационных стоков, исключая застой воды в системе.
Технология поэтапного монтажа
Реализация инженерных сетей проходит в строгой последовательности, где каждый последующий этап опирается на результаты предыдущего.
- Планирование и создание схемы (1-2 дня). Разработка детального чертежа всех сетей с учетом расположения мебели и сантехники.

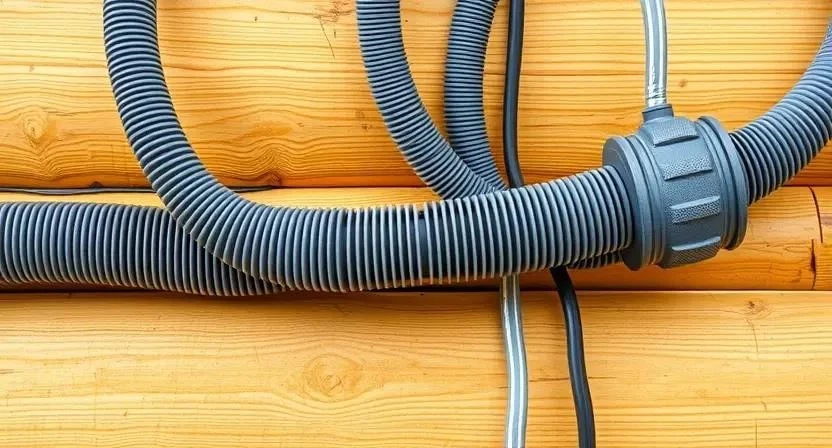

- Монтаж системы электроснабжения (3-5 дней). Выбор негорючего кабеля, прокладка его в гофре. В срубе используется либо открытая разводка в ретро-стиле, либо скрытая в штробах.

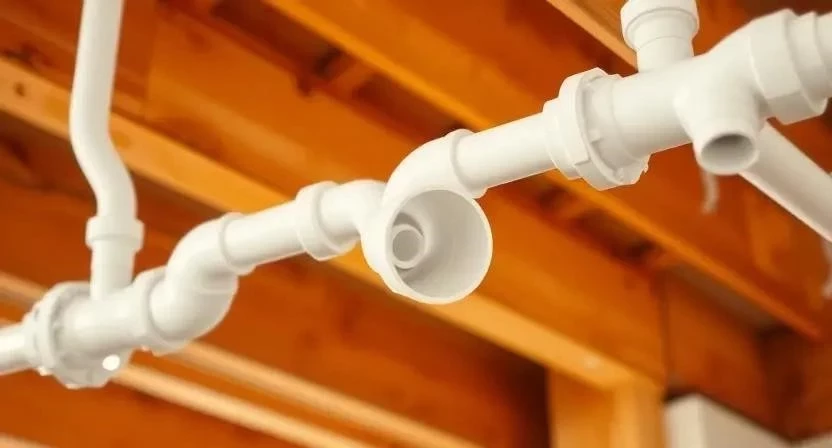

- Устройство водопровода и ГВС (2-4 дня). Прокладка труб из полипропилена или металлопластика.
- Монтаж внутренней канализации (2-3 дня). Установка стоков с соблюдением уклона 2-3 см на метр.

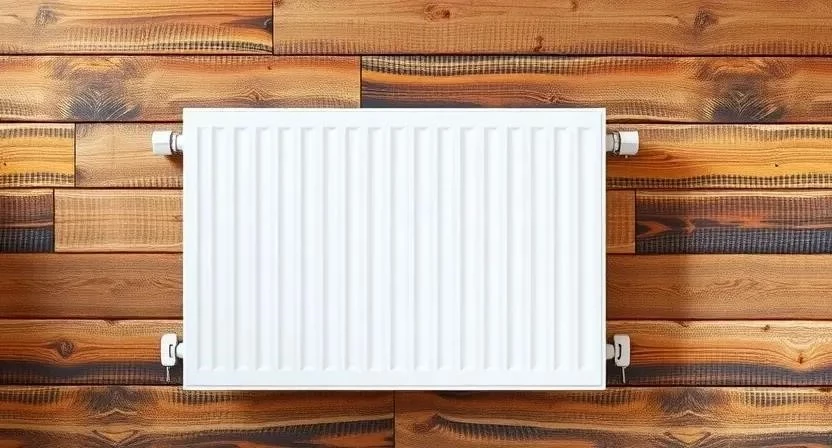

- Установка системы отопления (5-7 дней). Монтаж котла, разводка радиаторов и установка контуров теплого пола.
- Обустройство вентиляции (2-3 дня). Создание приточно-вытяжных шахт для удаления лишней влаги.
- Организация противопожарных отсечек (1-2 дня). Герметизация мест прохода труб через стены негорючими материалами.
- Тестирование систем (1 день). Опрессовка труб под давлением и проверка электрики мультиметром.
- Финишная отделка (2-3 дня). Заделка отверстий, установка розеток, выключателей и санфаянса.
При монтаже в срубе критически важно использовать скользящие крепления для труб. Из личного опыта: однажды я установил водопроводную трубу жестко, без учета усадки. Через год сруб просел, трубу перекосило, что привело к разрыву соединения и затоплению подпола. Теперь я всегда оставляю запас хода в вертикальных стояках.
Разводка электрики в срубе должна быть максимально защищенной. Пример из практики: использование кабеля ВВГнг-LS в ПВХ-гофре спасло дом клиента от пожара, когда в старой распределительной коробке произошло короткое замыкание — гофра локализовала искрение, дав время на срабатывание автомата.
Вентиляция в деревянном доме часто недооценивается. Случай из опыта: установка вытяжки в санузле без обратного клапана привела к тому, что зимой в помещение задувал ледяной воздух с улицы. Проблема была решена установкой качественного затвора.
Ошибки на этапе монтажа могут стать фатальными. Основные риски связаны с игнорированием специфики дерева: прокладка кабеля без гофры или отсутствие компенсаторов усадки на трубах.
Технические особенности и влияние среды
Перепады температуры и влажности вызывают постоянное расширение и сжатие древесных волокон. Время выдержки усадки сруба может варьироваться от 6 до 24 месяцев, в течение которых коммуникации должны оставаться подвижными. Полимерные материалы (ПНД, полипропилен) полностью совместимы с деревом, однако требуют обязательной теплоизоляции в неотапливаемых зонах для предотвращения конденсата.
Типичные промахи при установке
Новички часто допускают ошибки, которые проявляются спустя несколько сезонов эксплуатации дома:
- Прокладка электропроводки без защитной гофры или металлорукава.
- Отсутствие компенсаторов усадки на вертикальных участках труб.
- Игнорирование принудительной вентиляции в «мокрых» зонах.
- Использование горючей монтажной пены для заделки отверстий.
- Неправильный расчет уклона канализационных труб, ведущий к засорам.
Расчет финансовых затрат
Стоимость инженерных сетей складывается из затрат на материалы и оплату работы специалистов. Самостоятельный монтаж позволяет сэкономить, но требует наличия инструмента и знаний.
| Статья расходов | Материалы | Работа мастера | Экономия (своими руками) |
|---|---|---|---|
| Электрика | 30 000 руб. | 20 000 руб. | 20 000 руб. |
| Водопровод/Канализация | 40 000 руб. | 25 000 руб. | 25 000 руб. |
| Отопление | 80 000 руб. | 40 000 руб. | 40 000 руб. |
| Вентиляция | 20 000 руб. | 15 000 руб. | 15 000 руб. |
| 170 000 руб. | 100 000 руб. | 100 000 руб. |
Сравнение типов используемых труб:
| Тип трубы | Свойства | Применение | Ценовой сегмент |
|---|---|---|---|
| ПНД | Высокая прочность, морозостойкость | Ввод воды в дом | Низкий |
| Полипропилен | Термостойкость, легкость пайки | ГВС, ХВС, отопление | Средний |
| Металлопластик | Гибкость, простота монтажа | Разводка по комнатам | Средний |
| Медь | Долговечность, эстетика | Премиум-отопление | Высокий |
| ПВХ | Жесткость, гладкие стенки | Канализация | Низкий |
Эксплуатация и технический осмотр
После завершения работ вводится регламент регулярных проверок. Раз в полгода необходимо осматривать все доступные соединения труб на предмет протечек и проверять затяжку контактов в электрощите. Вентиляционные шахты очищаются от пыли и паутины ежегодно. Обслуживание котла и септика проводится строго по графику производителя для продления срока эксплуатации систем.
Сравнение методов реализации
Выбор между открытой и скрытой разводкой зависит от дизайна интерьера. Открытая прокладка упрощает доступ для ремонта и дешевле в исполнении, скрытая — выглядит эстетичнее, но сложнее в обслуживании. В вопросах отопления газовое оборудование является самым экономичным в эксплуатации, электрическое — самым простым в установке, а твердое топливо оптимально для автономных участков без газовой магистрали.
Ответы на популярные вопросы
Какие трубы лучше выбрать для деревянного дома?
Для ввода воды из скважины идеален ПНД, для внутренней разводки ГВС и ХВС — полипропилен из-за его надежности и доступности.
Как обеспечить безопасность электрики в дереве?
Используйте только кабель с маркировкой нг-LS, прокладывайте его в негорючей гофре и обязательно установите УЗО и заземление.
Как бороться с конденсатом на трубах?
Применяйте качественную теплоизоляцию из вспененного полиэтилена и обеспечьте принудительную вентиляцию в технических помещениях.
Сколько стоит обслуживание инженерных сетей?
Ежегодные затраты на сервис котла, чистку септика и проверку электрики составляют примерно 2-5% от первоначальной стоимости монтажа.
