Монтаж электропроводки в комнате своими руками

Монтаж электрики требует строгого соблюдения технических регламентов и норм безопасности. Прокладка кабеля по потолку и стенам в одной стандартной комнате обычно занимает от 2 до 5 рабочих дней. Стоимость материалов может существенно варьироваться в зависимости от выбранного сечения провода и типа защиты. Качественный монтаж электропроводки своими руками гарантирует долговечность сети и исключает риск короткого замыкания. Четкое следование инструкции позволяет избежать дорогостоящих переделок на этапе чистовой отделки.

Предварительный анализ сложности

Перед началом работ необходимо оценить объем предстоящих задач и имеющиеся навыки в области электромонтажа. Основная сложность заключается в правильном проектировании трасс, чтобы минимизировать расход кабеля и обеспечить удобный доступ к соединениям. Ошибка в расчетах может привести к нехватке материалов или необходимости штробить стены повторно. Однажды я решил проложить проводку после поклейки обоев, что привело к необходимости демонтировать дорогостоящее покрытие во всей комнате.

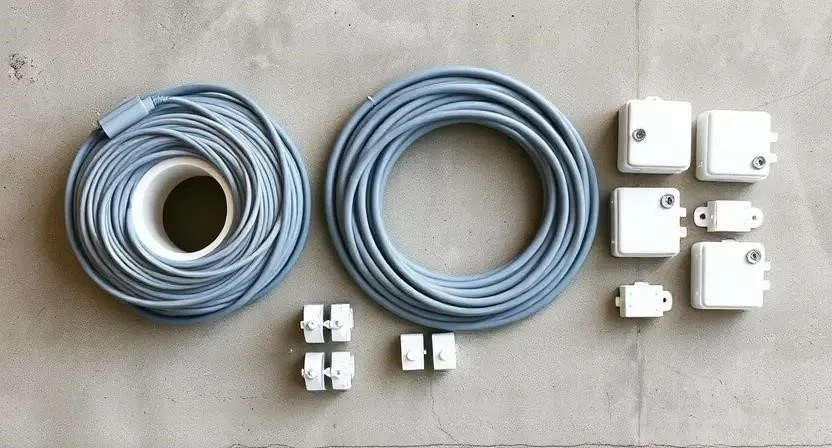

Комплектация объекта комплектующими

Выбор качественных материалов напрямую влияет на электробезопасность всего помещения. Основным вариантом для жилых зданий считается кабель ВВГнг-LS, который не поддерживает горение и имеет низкое дымовыделение. Для защиты линий используется гофрированная труба, предотвращающая механические повреждения. Расход материалов рассчитывается исходя из площади комнаты с добавлением 10-15% запаса на изгибы и подрезку.

• Кабель ВВГнг-LS (сечение 2.5 мм² для розеток, 1.5 мм² для освещения)
• Гофрированная труба (ПВХ или ПНД)
• Подрозетники для установки в стены
• Распределительные коробки
• Дюбель-хомуты для фиксации
• Клипсы кабельные
• Клеммники для соединений
• Изолента ПВХ

Техническое оснащение для электромонтажа

Для качественного выполнения работ потребуется специализированный набор инструментов. Перфоратор и штроборез значительно ускоряют процесс подготовки стен, минимизируя ручной труд. Стриппер позволяет аккуратно снимать изоляцию, не повреждая жилы провода. Индикатор напряжения обязателен для проверки отсутствия тока перед началом манипуляций. При необходимости профессиональный инструмент можно взять в аренду, что существенно сэкономит бюджет.

• Перфоратор — для сверления отверстий и штробления
• Штроборез — для создания ровных каналов в стенах

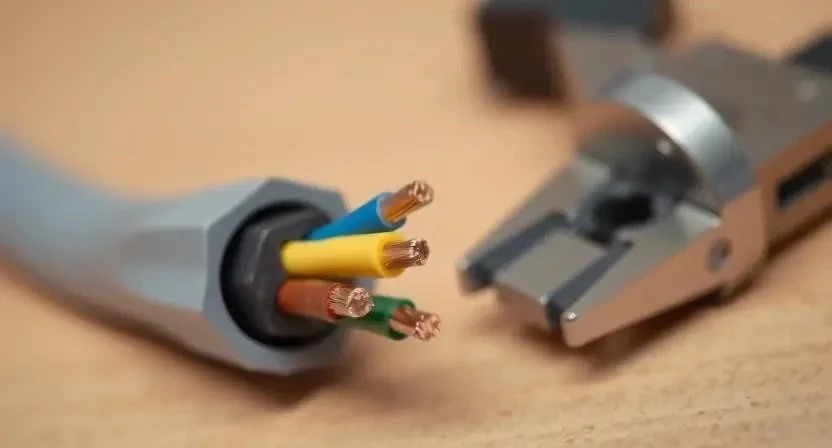

• Стриппер — для зачистки концов кабеля
• Индикатор напряжения — для контроля безопасности
• Уровень — для соблюдения вертикалей и горизонталей
• Строительный пылесос — для удаления строительного мусора
• Набор отверток — для монтажа клемм и розеток

Организация пространства перед работами

Помещение очищается от лишних предметов, чтобы обеспечить свободный доступ к стенам и потолку. Мебель сдвигается в центр комнаты и накрывается защитной пленкой для предотвращения оседания пыли. Пол застилается плотным картоном или полиэтиленом, особенно если установлено дорогое покрытие. Весь строительный мусор после штробления собирается в плотные мешки и оперативно выносится из жилой зоны.

Тщательная подготовка поверхностей

Разметка трасс прокладки выполняется с учетом норм ПУЭ, которые запрещают прокладку кабеля по диагонали. Сначала определяются точки расположения розеток, выключателей и распределительных коробок. С помощью уровня прочерчиваются строго вертикальные и горизонтальные линии. Перед сверлением стен проверяется отсутствие скрытых коммуникаций, таких как трубы водоснабжения или газовые магистрали. Поверхности очищаются от пыли, а при необходимости обрабатываются грунтом для лучшего сцепления с последующим штукатурным слоем.

Алгоритм монтажа кабельных трасс

Процесс электромонтажа разделен на четкие этапы, каждый из которых требует внимательности и соблюдения последовательности.

1. Составление схемы разводки (2 часа) — определение всех точек потребления и линий питания.
2. Разметка линий на стенах и потолке (3 часа) — перенос схемы на поверхности с помощью уровня.
3. Штробление стен под кабель (6 часов) — создание каналов с помощью штробореза.
4. Сверление отверстий под крепеж и коробки (4 часа) — подготовка посадочных мест.

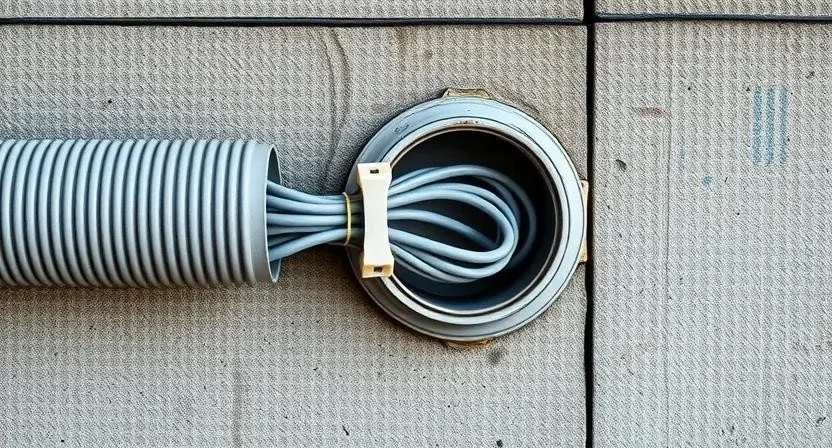

5. Установка распределительных коробок и подрозетников (3 часа) — фиксация элементов в стенах.

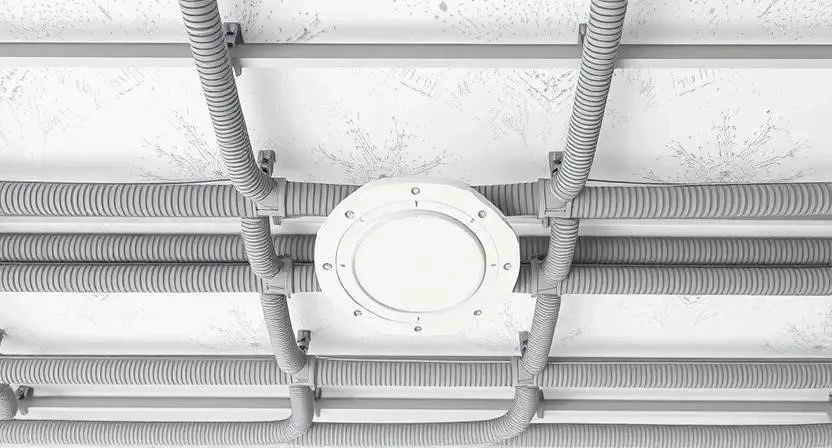

6. Монтаж гофрированной трубы или кабельных каналов (5 часов) — прокладка защитного слоя.
7. Затяжка кабеля в гофру (4 часа) — аккуратное протягивание проводов по трассе.
8. Фиксация кабеля клипсами или хомутами (3 часа) — закрепление линии с шагом 40-60 см.
9. Соединение проводов в коробках (6 часов) — монтаж клеммников и соединение жил.
10. Маркировка линий (2 часа) — обозначение назначения каждого провода.
11. Тестирование цепей на прозвон (2 часа) — проверка целостности жил.
12. Финальная проверка изоляции (2 часа) — контроль отсутствия повреждений оболочки.

Практика показала, что маркировка каждого конца кабеля сразу после затяжки в гофру экономит несколько часов при подключении в распределительной коробке. Все работы проводятся при полном отключении напряжения на вводном щитке для обеспечения электробезопасности.

Технические требования и особенности

Важно учитывать температурный режим помещения: монтаж рекомендуется проводить при температуре от +5 до +30 градусов и влажности не более 70%. Радиус изгиба кабеля не должен быть слишком малым, чтобы не повредить внутреннюю изоляцию жил. Соблюдение строгих вертикалей и горизонталей упрощает последующую отделку и исключает случайное повреждение провода при монтаже мебели. Совместимость материалов гофры и кабеля проверяется по сертификатам производителя. Штукатурный слой в штробах должен полностью высохнуть (от 24 до 72 часов) перед нанесением финишного слоя шпаклевки.

Распространенные просчеты новичков

Многие начинающие мастера допускают ошибки, которые могут привести к аварийным ситуациям в будущем.

1. Прокладка кабеля по диагонали, что нарушает нормы ПУЭ и затрудняет поиск провода.
2. Отсутствие заземления в сети, что создает риск поражения электрическим током.
3. Использование дешевого кабеля без индекса «нг», который может воспламениться при перегрузке.
4. Слишком редкий шаг крепления, из-за чего провода провисают в гофре.
5. Соединение проводов скруткой вместо использования сертифицированных клеммников.

Финансовые затраты на электромонтаж

Регламент эксплуатации электросети

После завершения монтажа необходимо соблюдать правила эксплуатации сети, избегая перегрузки линий мощными электроприборами. Рекомендуется проводить проверку соединений в распределительных коробках раз в несколько лет с помощью тепловизора или визуального осмотра. Срок службы качественного кабеля ВВГнг-LS при правильной прокладке составляет до 30 лет. Регулярная проверка заземления обеспечивает дополнительную защиту бытовой техники.

Способы альтернативной прокладки

Существуют и другие варианты разводки, если штробление стен невозможно или нежелательно. Открытая прокладка в пластиковых кабель-каналах применяется в помещениях с бетонными стенами высокой плотности или в технических зонах. Монтаж в гипсокартонных перегородках значительно упрощается за счет наличия пустот, где кабель фиксируется простыми клипсами. В некоторых случаях используются беспроводные решения для управления освещением, что позволяет сократить количество необходимых линий питания.

Разъяснения по частым вопросам

Ниже приведены ответы на наиболее популярные вопросы, возникающие при монтаже электропроводки.

Какое сечение провода выбрать? Для розеток используется кабель 2.5 мм², для освещения достаточно 1.5 мм². Это обеспечивает необходимую пропускную способность тока без перегрева жил.

Какую гофру лучше выбрать? ПВХ-гофра подходит для внутренних работ, ПНД-гофра более устойчива к механическим воздействиям и перепадам температур.

Можно ли прокладывать кабель по пенопласту? Да, но только в защитной гофре, чтобы избежать повреждения изоляции при монтаже отделочных панелей.

Скрутка или клеммники? Согласно ПУЭ, скрутка запрещена. Необходимо использовать самозажимные клеммники (например, Wago) или пайку с последующей изоляцией.
