Правильный подбор тока утечки для устройства защитного отключения определяет уровень безопасности всей электросети дома. Ошибка в расчетах может привести к поражению электрическим током или постоянным ложным срабатываниям системы. Процесс выбора занимает около 15-20 минут, но требует строгого соблюдения норм ПУЭ. Чтобы понять, как выбрать ток утечки УЗО, необходимо учитывать назначение каждой линии и тип подключаемых потребителей.
Основы электробезопасности перед выбором
Понимание принципов работы устройства начинается с разграничения понятий номинального и фактического тока. Номинальный отключающий ток — это максимальное значение, при котором устройство гарантированно разрывает цепь. Фактическая утечка может возникнуть из-за износа изоляции или особенностей работы электроники. Электробезопасность базируется на том, что ток, проходящий через тело человека, не должен превышать критических отметок. Подбор устройства требует анализа нагрузки и понимания того, как работает заземляющий контур.
Материалы и разновидности устройств

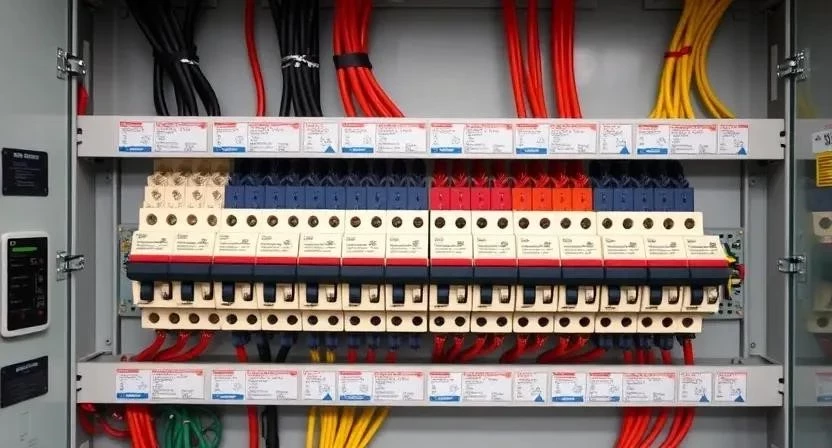

Для защиты сети используются разные типы УЗО в зависимости от количества полюсов и назначения. В электрощиток устанавливаются модели, подходящие под конкретную схему фаз и нуля.
- Однополюсные УЗО (для одной фазы);
- Двухполюсные УЗО (разрыв фазы и нуля);
- Четырехполюсные УЗО (для трехфазных сетей);
- Бренды премиум-сегмента (Schneider Electric, ABB);
- Бренды среднего сегмента (KEAZ, IEK);
- Устройства с током 10мА для влажных зон;
- Устройства с током 30мА для жилых комнат;
- Противопожарные УЗО на 100-300мА.
| Ток утечки | Зона применения | Цель установки |
|---|---|---|
| 10 мА | Ванная, душевая | Защита людей (высокая влажность) |
| 30 мА | Жилые комнаты, розетки | Защита людей (стандарт) |
| 100 мА | Ввод в дом, гараж | Противопожарная защита |
| 300 мА | Промышленные объекты | Предотвращение возгораний |
| 10 мА | Детские комнаты | Повышенная безопасность |

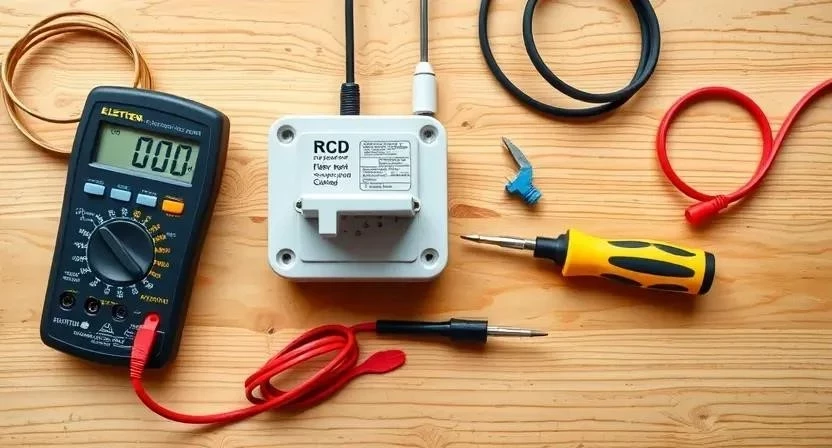

Инструментарий для электромонтажа
Качественный монтаж в щитке невозможен без специализированного оборудования. Некоторые позиции являются обязательными, другие — вспомогательными.
- Мультиметр (обязательно);
- Индикаторная отвертка (обязательно);
- Набор изолированных отверток (обязательно);
- Клещи для обжима наконечников (желательно);
- Стриппер для зачистки кабеля (желательно);
- Пассатижи с диэлектрическими ручками (обязательно);
- Фонарь налобный (желательно).
Организация рабочего пространства
Безопасность при работе с электросетью является приоритетом. Первым делом необходимо полностью отключить питание на вводном автомате. Убедитесь, что доступ к электрощиту свободен, а вокруг нет посторонних предметов или воды. Проверка отсутствия напряжения с помощью индикатора должна предшествовать любым манипуляциям с проводами.
Подготовка электропроводки и щитка
Ревизия существующей проводки позволяет выявить скрытые проблемы до установки нового оборудования. Важно проверить наличие исправного заземления, так как без него эффективность защиты снижается. Место установки в DIN-рейке должно быть очищено от пыли и строительного мусора. Проверяется сечение кабеля, чтобы оно соответствовало номинальному току выбранного устройства, исключая перегрев контактов.
Пошаговый алгоритм подбора и установки
Процесс монтажа и настройки требует последовательности действий для обеспечения корректной работы защиты.
- Определение назначения линии (розетки, свет, мокрые зоны) — 10 мин.
- Выбор тока утечки для защиты людей (30мА) для общих зон — 5 мин.
- Выбор тока утечки для особо опасных зон (10мА) для ванной — 5 мин.
- Подбор тока утечки для противопожарной защиты (100-300мА) на ввод — 5 мин.
- Расчет суммарной утечки в группе потребителей, чтобы избежать ложных срабатываний — 15 мин.
- Выбор номинального тока УЗО в амперах, исходя из максимальной нагрузки линии — 10 мин.
- Сопоставление выбранного УЗО с автоматическими выключателями по току — 10 мин.
- Монтаж устройства в DIN-рейку с фиксацией защелкой — 5 мин.
- Подключение фазного и нулевого проводов согласно схеме — 15 мин.
- Первичная проверка работоспособности нажатием кнопки Тест — 2 мин.
- Тестирование системы под реальной нагрузкой — 10 мин.
- Маркировка устройства в щитке для быстрой идентификации — 5 мин.
Из личного опыта: при установке УЗО в ванной комнате я заметил, что стандартные 30мА могут быть недостаточно чувствительны для очень влажных помещений с металлическим полом. Замена на 10мА обеспечила мгновенное срабатывание при малейшем касании корпуса прибора с утечкой.
Технические особенности и нюансы
Влажность воздуха напрямую влияет на проводимость, что может вызвать срабатывание защиты. В старых домах, где отсутствует заземление, УЗО работает только в момент фактического удара током через тело человека. Совместимость с современной электроникой также важна, так как импульсные блоки питания компьютеров создают небольшие естественные утечки. Однажды при монтаже в квартире с большим количеством ПК я столкнулся с тем, что одно УЗО на все комнаты постоянно выбивало. Решением стало разделение линий на несколько устройств.
Типичные ошибки при монтаже
Новички часто допускают промахи, которые делают защиту бесполезной или раздражающей.
- Установка УЗО с слишком малым током утечки, что приводит к ложным срабатываниям.
- Полное отсутствие заземления в сети.
- Перепутанная полярность при подключении фазы и нуля.
- Использование одного УЗО на весь дом вместо группового разделения.
- Подбор номинального тока УЗО ниже, чем у автоматического выключателя.
Финансовые расчеты и стоимость
Стоимость защиты зависит от выбранного бренда и технических характеристик устройства.
| Номинал тока утечки | Бюджетный сегмент | Средний сегмент | Премиум сегмент |
|---|---|---|---|
| 10 мА | 800 руб. | 1500 руб. | 3200 руб. |
| 30 мА | 600 руб. | 1200 руб. | 2800 руб. |
| 100 мА | 900 руб. | 1800 руб. | 4000 руб. |
| 300 мА | 1100 руб. | 2200 руб. | 5500 руб. |
| Монтаж (работа) | — | 1500 руб. | 3000 руб. |
| Параметр нагрузки | Ток автомата | Рекомендуемый номинал УЗО | Статус |
|---|---|---|---|
| Освещение | 10А | 25А | Безопасно |
| Розетки комнаты | 16А | 25А | Безопасно |
| Кухня (мощная) | 25А | 40А | Безопасно |
| Ввод в квартиру | 40А | 40А | Риск перегрева |
| Ввод в квартиру | 40А | 63А | Безопасно |
| Статья расходов | Своими руками | С мастером | Экономия |
|---|---|---|---|
| УЗО 30мА (1 шт) | 1200 руб. | 1200 руб. | 0 руб. |
| Работа по установке | 0 руб. | 1500 руб. | 1500 руб. |
| Тестирование сети | 0 руб. | 500 руб. | 500 руб. |
| Расходные материалы | 200 руб. | 200 руб. | 0 руб. |
| 1400 руб. | 3400 руб. | 2000 руб. |
Эксплуатация и обслуживание
После установки устройство требует периодического контроля. Рекомендуется раз в месяц нажимать кнопку Тест для проверки механизма срабатывания. Необходимо периодически проверять затяжку винтовых контактов, так как со временем они могут ослабнуть из-за температурных колебаний. Срок службы качественного устройства составляет от 10 до 15 лет. В моей практике был случай, когда ежемесячный тест помог обнаружить выход УЗО из строя спустя 4 года эксплуатации, что предотвратило возможный удар током.
Альтернативные технические решения
Вместо классического УЗО можно использовать дифференциальные автоматы (АВДТ), которые совмещают в себе функции защиты от утечки и защиту от короткого замыкания. Для защиты дорогой техники от скачков напряжения применяют реле напряжения. Главное отличие диф-автомата от УЗО заключается в компактности: он занимает меньше места в щитке, но стоит дороже.
Ответы на частые вопросы
Можно ли ставить УЗО на 10мА во всей квартире?
Нет, это приведет к постоянным ложным срабатываниям из-за суммарной утечки нескольких приборов.
Что делать, если УЗО постоянно выбивает?
Проверить изоляцию приборов, исключить подключение старой техники или увеличить номинал тока утечки (если это допустимо нормами).
Нужно ли заземление для работы УЗО?
УЗО работает и без заземления, но с ним оно срабатывает быстрее и эффективнее, предотвращая удар током до его появления.
Чем отличается тип A от типа AC?
Тип AC реагирует только на переменный ток, тип A — на переменный и пульсирующий постоянный (актуально для современной электроники).
Можно ли ставить УЗО после автомата?
Да, это стандартная схема, где автомат защищает кабель от перегрузки, а УЗО — человека от тока утечки.
Какой ток утечки выбрать для стиральной машины?
Оптимальным вариантом будет 30мА, но для максимальной безопасности в мокрых зонах рекомендуют 10мА.
Поможет ли УЗО при коротком замыкании?
Нет, УЗО защищает только от утечки тока. От короткого замыкания защищает автоматический выключатель.
