Схема подключения двигателя вентилятора кондиционера

Электродвигатель вентилятора кондиционера

Электродвигатель вентилятора кондиционера

Двигатель вентилятора в сплит-системе устанавливается и во внутреннем, и в наружном блоке. На фото представлены двигатель внутреннего блока кондиционера настенного, кассетного и канального типа, электродвигатель вентилятора внешнего блока, а также, моторчик жалюзи.

Корпус электродвигателя вентилятора внутреннего блока, как правило, выполнен из прочного пластика и неразборный, двигатель вентилятора наружного блока имеет металлический корпус и может быть разобран для проведения ремонтных работ.

Электродвигатели имеют несколько обмоток. Подавая питание на разные обмотки, получаем соответственно различные скорости вращения вентилятора. В недорогих моделях используются 3-х-скоростные двигатели вентилятора внутреннего блока. В премиальных моделях диапазон фиксированных скоростей существенно расширен. Скорость воздушного потока в кондиционерах DAIKIN может регулироваться автоматически, в зависимости от разницы между заданной и комнатной температурой. Это выполняется с помощью системы фазового регулирования и интегральной схемы Холла. Фазовое управление и управление скоростью вентилятора включает 9 ступеней: LLL, LL, SL (тихая работа), L, ML, M, MH, H и HH (эффективная работа).

В последнее время в основном применяются инверторные электродвигатели. Скорость вращения DC-inverter двигателя вентилятора плавно регулируется изменением амплитуды постоянного напряжения.

В различных блоках и у разных производителей электродвигатели отличаются габаритами, посадочными уплотнительными резинками, присоединительными разъемами и крепежными отверстиями. Поэтому на практике заменяемость двигателей, применяемых в кондиционерах различных марок, вызывает множество проблем.

Неисправности электродвигателя вентилятора кондиционера

К наиболее распространенным неисправностям электродвигателей относятся, во-первых, межвитковое замыкание или обрыв обмотки двигателя вентилятора. Во-вторых, это механическое заклинивание, вызванное образованием ржавчины или деформацией оси. Посторонний шум, небольшой люфт вала двигателя говорит об износе подшипников. Кроме того, отмечается отказ сенсоров — датчика температуры или датчика Холла.

В ходе диагностики электродвигателя обратите внимание не только на соответствие емкости пускового конденсатора номиналу, но и на целостность разъемов и надежность крепления проводов. Если кондиционер доработан зимним комплектом, то внесены изменения в схему управления электродвигателем внешнего блока

Проверьте работоспособность устройства зимнего пуска перед тем, как забраковать мотор вентилятора. Или отключите зимний комплект кондиционера на время диагностики электродвигателя

Если кондиционер доработан зимним комплектом, то внесены изменения в схему управления электродвигателем внешнего блока. Проверьте работоспособность устройства зимнего пуска перед тем, как забраковать мотор вентилятора. Или отключите зимний комплект кондиционера на время диагностики электродвигателя.

Во внешнем блоке, как правило, имеется схема контроля параметров питания. Поскольку ее отказ воспринимается как неисправность электродвигателя, в ходе диагностики проверяется и сама схема контроля параметров питания.

Схема электродвигателя

На схеме обозначены: M — основная обмотка; A1, A2, A3 — вспомогательная обмотка; C — конденсатор; P — высокотемпературная защита.

Проверьте мультиметром сопротивление обмоток электродвигателя. К примеру, для двигателя YDK65-6-9024 сопротивление обмотки при 20°C должно быть для M = 83,0 Ω; A1 = 23,4 Ω; A2 = 14,0 Ω; A3 = 63,5 Ω.

Электродвигатель вентилятора неисправен, если сопротивление основной обмотки стремится к нулю (короткое замыкание) или ∞ (разомкнута цепь управления). При замере не касайтесь токоподводящих кабелей электродвигателя. А также, не присоединяйте и не отсоединяйте разъемы электродвигателя при включенном питании.

При демонтаже-монтаже ставьте двигатель на твердые поверхности с соблюдением должных мер предосторожности, избегайте резких перемещений и ударов. Такие удары могут привести к неисправности кондиционера, которая может оставаться незамеченной на протяжении определенного интервала времени

Но при обнаружении данной неисправности в будущем, такая халатность автоматически ведет к аннулированию гарантии производителя.

Схема подключения электродвигателя

Схема подключения электродвигателя вентилятора кондиционера есть в инструкции по установке, а также, в сервис-мануале на оборудование. Этикетка с электрической схемой, как правило, приклеивается изнутри на крышку внешнего блока сплит-системы.

Источник

Схема бытовой сплит системы

Сплит система традиционно применяется в быту для кондиционирования воздуха. Правда, кроме этого варианта бытовых кондиционеров, используются также другие конструкции. Однако, как показывает практика, эксплуатирование другого типа климатического оборудования встречается ощутимо реже.

Конструкционные особенности кондиционера

Что же представляет собой, с конструкционной точки зрения, бытовая сплит система?

Собственно, это – оборудование для кондиционирования воздуха, состоящее из двух отдельных модулей (блоков):

  1. Блок под внутренний монтаж.
  2. Блок под внешний монтаж.

Под внутренним монтажом подразумевается установка одной части конструкции кондиционера (блок под внутренний монтаж) непосредственно внутри помещения, где требуется обработка окружающего воздуха.

Соответственно, под внешним монтажом подразумевается установка другой части конструкции кондиционера (блок под внешний монтаж), непосредственно за пределами помещения. Как правило, установка в этом случае производится на уличной стороне стены дома или помещений иного назначения.

Но сначала рекомендуем ознакомиться с тем, где можно поставить кондиционер в частном доме и квартире.

Классический пример сплит системы (установки кондиционирования воздуха бытового назначения), конструктивно состоящей из двух раздельных модулей – наружного и внутреннего

Связка внутреннего и наружного модулей

На следующем этапе пользователю необходимо связать оба модуля в единую рабочую систему.

Предусматривается связывание модулей по механической части трубопроводами для циркуляции хладагента, а также связывание по электрической части электрическим кабелем, соответственно. Этот процесс носит название прокладка трассы кондиционера.

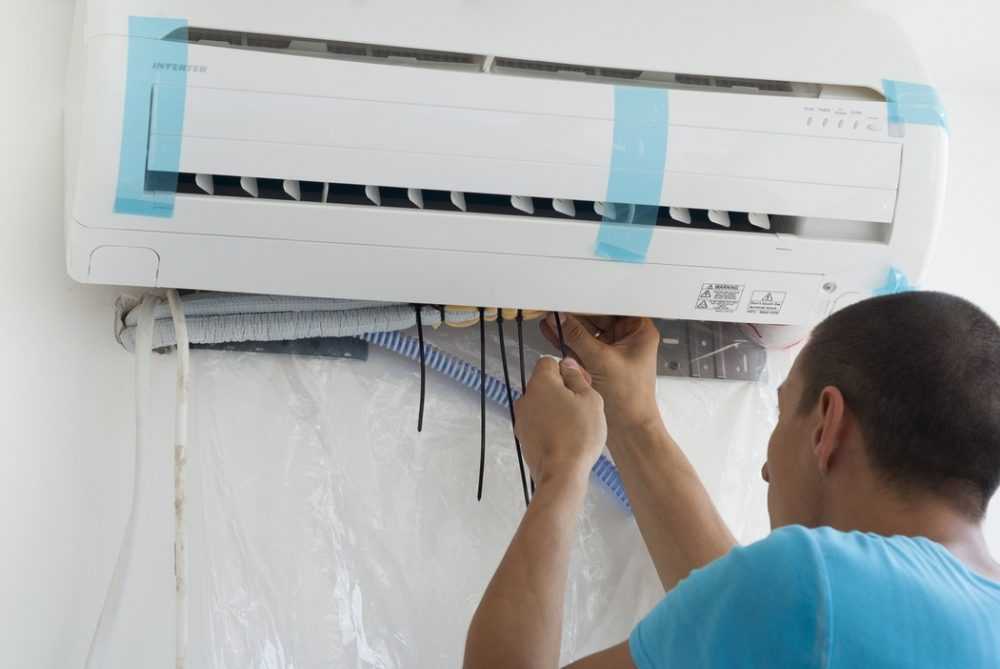

Процедура подключения на модулях (показан внутренний модуль сплит системы) трубопроводов циркуляции хладагента, а также электрических проводников

По сути, бытовой кондиционер содержит несколько функциональных электродвигателей, каждый из которых требует электропитания:

  • мотор компрессора;
  • мотор вентилятора наружного модуля;
  • мотор вентилятора внутреннего модуля.

Кроме того, система кондиционирования может дополнительно комплектоваться электродвигателями, работа которых приводит в движение жалюзи, направляющие исходящий воздушный поток в нужную сторону.

Жалюзи под регуляцию исходящего воздушного потока обычно входят в состав конструкции внутреннего блока бытовой установки кондиционирования.

Демонстрация полноценно собранной сплит системы с установкой внутреннего и наружного блоков, объединённых в единую структуру посредством технологических соединений

В зависимости от уровня мощности наружного модуля установки кондиционирования, могут использоваться два и более вентилятора конденсаторного охлаждения (устанавливаются в наружном модуле).

Правда, для бытового климатического оборудование такие варианты – редкость. А вот под использование в офисах конструкции сплит системы на два вентилятора встречаются довольно часто.

Подключение по отдельной линии

Такой вариант запитывания считается самым безопасным для бесперебойной, длительной и безопасной эксплуатации. Его рекомендуют:

  • для охладителей с высокой мощностью;
  • при монтаже на начальных стадиях ремонта помещения.

Линию укладывают в пластиковой гофрированной трубе в штробу и крепят пластмассовыми хомутами. Возможна укладка без трубы в штробу глубиной 20 мм. На завершающих стадиях ремонта или в отремонтированном помещении линия прокладывается в пластмассовом коробе. Он крепится к стене клеем или шурупами. В коробе кабель фиксируется пластмассовыми хомутами через 500 – 600 м.

Подписка на рассылку

Нам всем хочется сделать свое жилье максимально комфортным. Одним из показателей комфорта является температурный режим. Сохранить желаемую температуру воздуха в доме нам поможет кондиционер.

Схема подключения кондиционера интересует многих, так как они часто устанавливаются в домах и квартирах, а также в офисах, торговых и развлекательных комплексах и других учреждениях. Поэтому сегодня мы посвящаем нашу статью такой теме, как подключение кондиционера своими руками. В ней мы расскажем, как подключить кондиционер от розетки, а также рассмотрим подключение сплит-системы напрямую.

Как всегда, напоминаем о том, что работы, связанные с электромонтажом, следует проводить только с соблюдением правил техники безопасности. Также необходимо отметить, что подключение кондиционера к электросети необходимо производить в соответствии со схемой подключения (она имеется в паспорте электроприбора).

Как подключить кондиционер от розетки

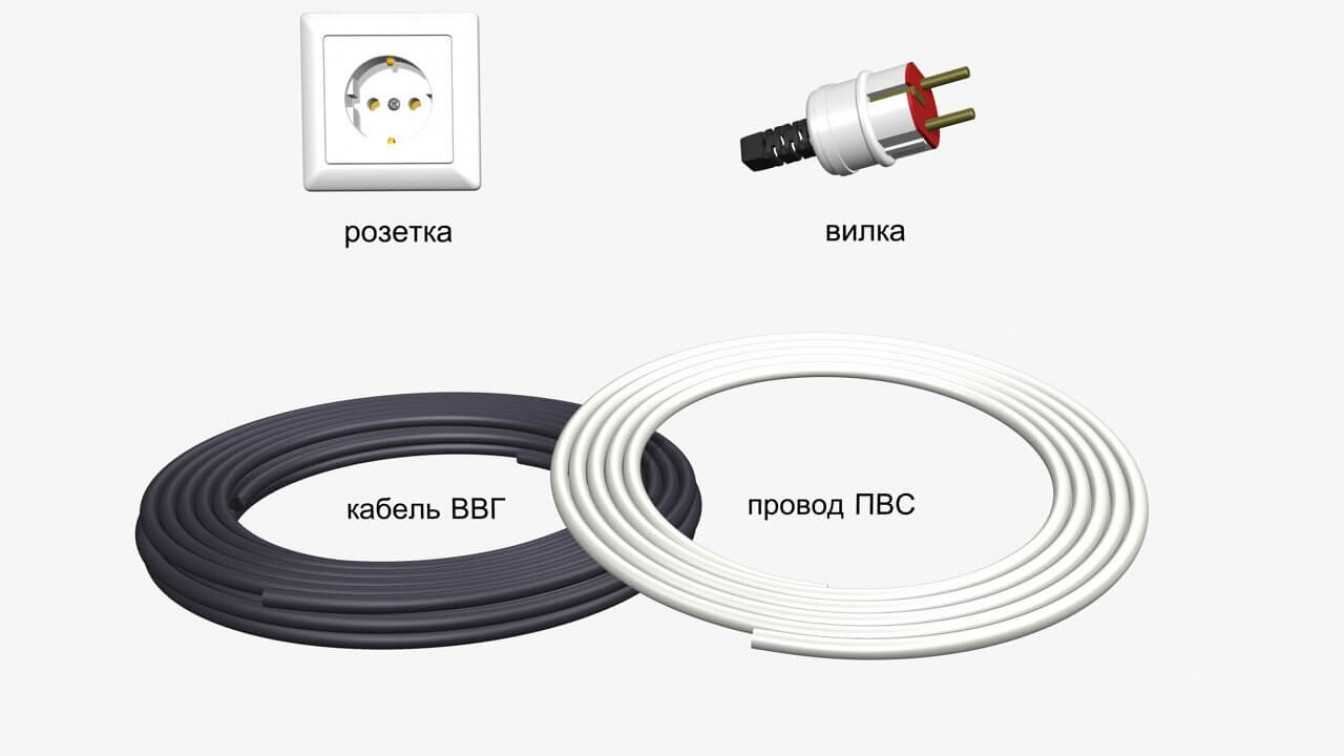

Для подключения стационарного или мобильного кондиционера от розетки нам понадобятся:

В заранее подготовленной штробе от щитка до монтажной коробки прокладываем кабель ВВГ так, чтобы конец кабеля в ней имел запас длины для повторного соединения.

Обращаем внимание, что установку розетки рекомендуется выполнять на удобной для эксплуатации высоте. После прокладки и фиксации кабеля выполняем в щитке его подключение в следующей последовательности:

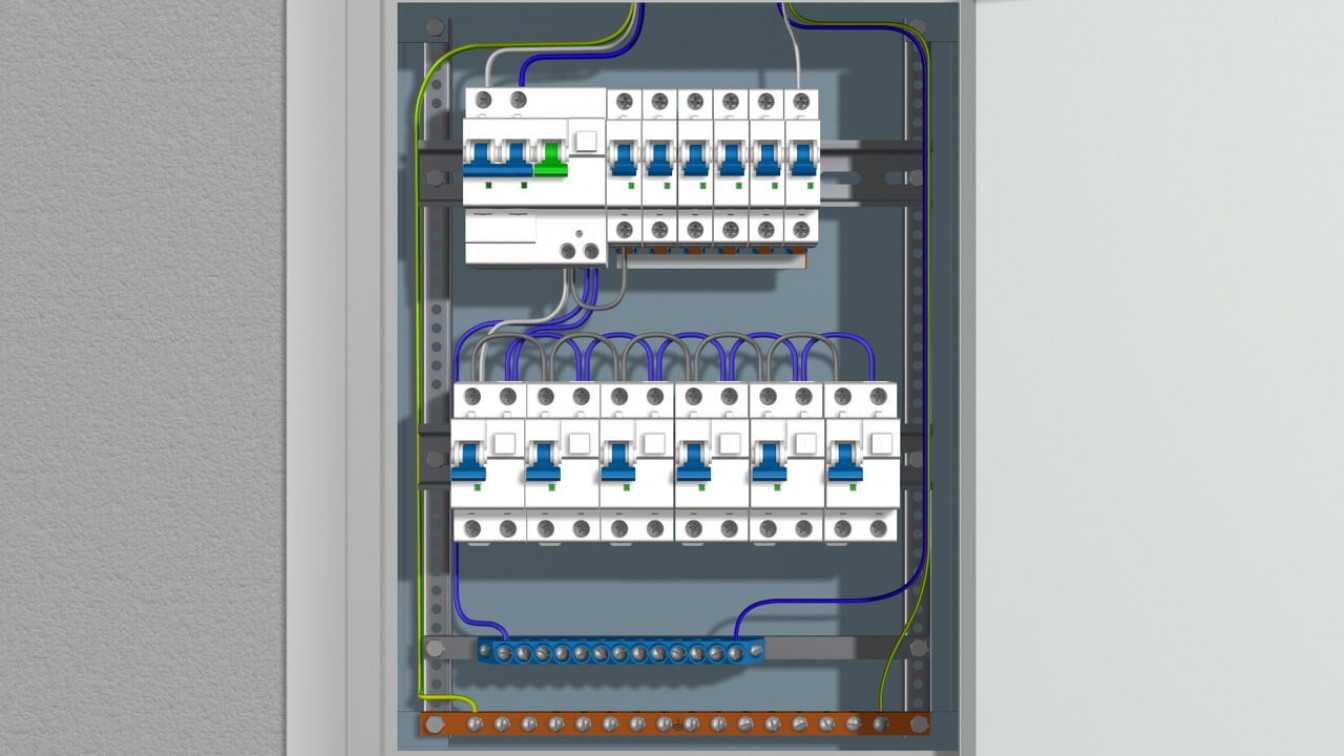

После прокладки и фиксации кабеля выполняем в щитке его подключение в следующей последовательности:

После прокладки кабелей выполняем отделочные работы и приступаем к монтажу электрофурнитуры. В монтажной коробке кабель зачищаем и производим подключение розетки:

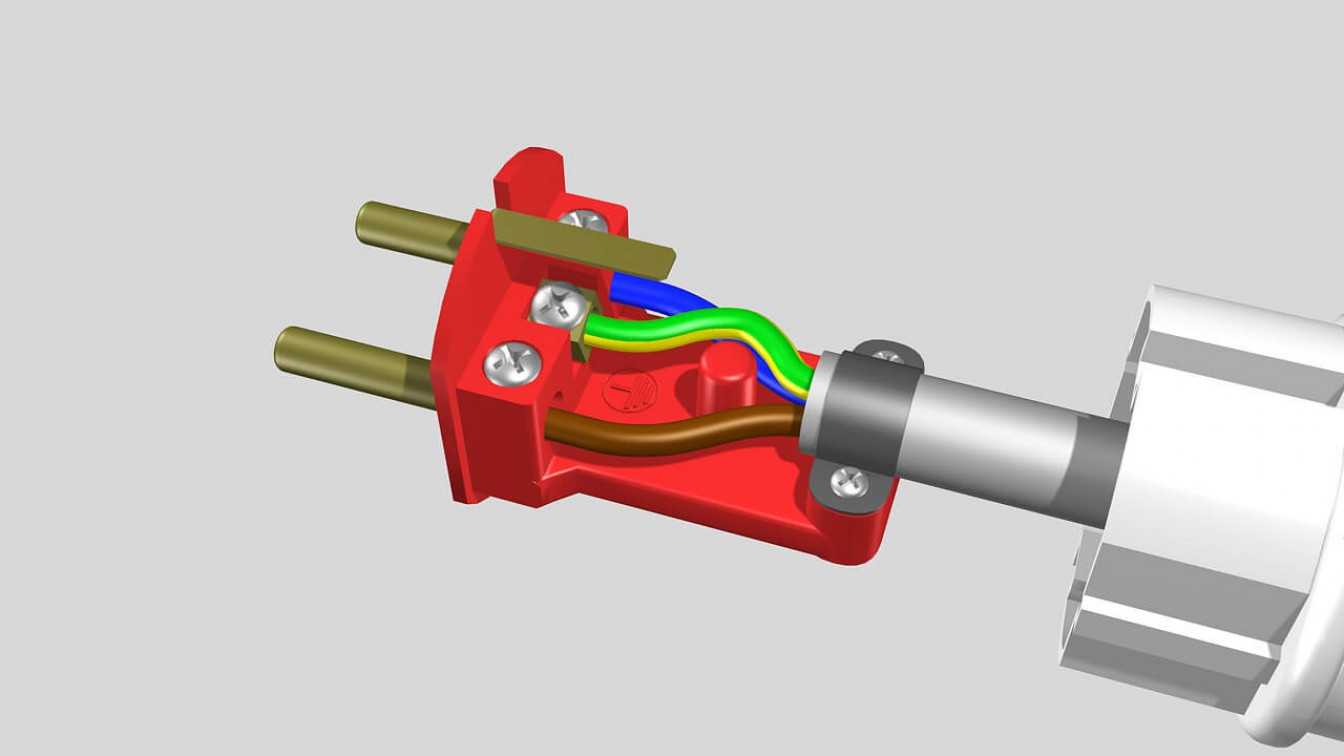

Если в комплекте с кондиционером нет соединительного провода, то берем провод ПВС, отмеряем необходимую длину и приступаем к установке вилки. Для этого раскручиваем ее, пропускаем провод в специальное отверстие в корпусе, зачищаем его, оконцовываем многопроволочные жилы и подключаем:

После выполнения подключения провод фиксируем специальной скобой и собираем вилку.

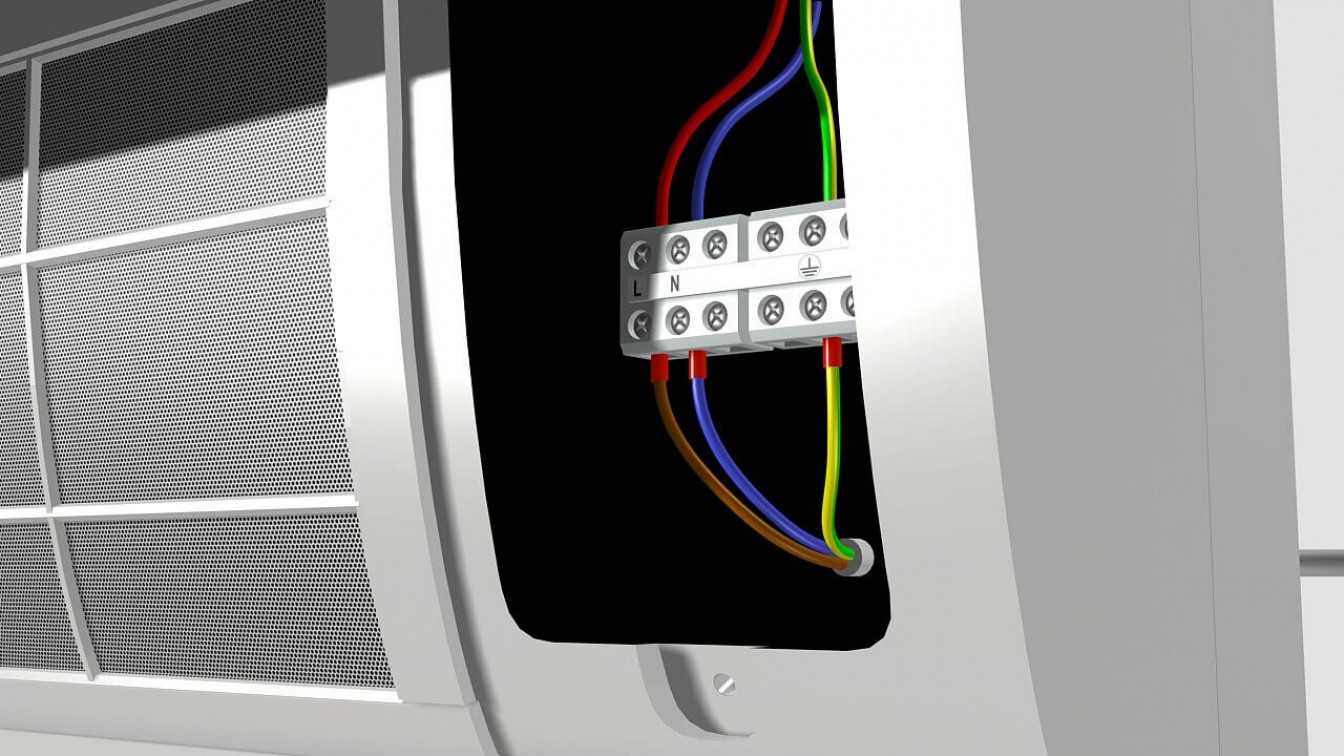

Расключив вилку, приступаем к подключению кондиционера. Для начала необходимо снять (поднять) панель, открутить винты, придерживающие крышку клеммной коробки кондиционера, и вынуть ее. Через специальное отверстие пропускаем второй конец провода, зачищаем его, оконцовываем многопроволочные жилы и подключаем к специальному клеммному блоку:

жилу с изоляцией коричневого цвета – к клемме «L»; жилу синего цвета – к клемме «N»; желто-зеленую жилу – к клемме со знаком или маркировкой «PE».

Далее закрываем крышку, фиксируем ее с помощью винтов и закрываем панель. После проведения работ по установке наружного и внутреннего блоков кондиционера подключаем его к розетке.

Прямое подключение кондиционера

Теперь рассмотрим, как подключить кондиционер к электросети напрямую. Для подключения кондиционера данным способом необходимо использовать такой же кабель, как и в предыдущем варианте подключения.

Прокладываем его в заранее подготовленной штробе к предполагаемому месту монтажа внутреннего блока кондиционера. При этом конец кабеля должен иметь запас длины для повторного соединения. После прокладки и фиксации кабеля производим в щитке его подключение аналогично предыдущему варианту.

После этого выполняются работы по прокладке коммуникаций для подключения наружного блока и отделочные работы. Далее производится установка и подключение наружного и внутреннего блоков кондиционера. Во время установки внутреннего блока снимаем лицевую панель, отвинчиваем винты, придерживающие крышку клеммной коробки, и вынимаем ее. Через специальное отверстие пропускаем конец кабеля, зачищаем и подключаем к специальному клеммному блоку:

жилу с изоляцией белого цвета – клемма «L»; жила синего цвета – клемма «N»; желто-зеленую жила – клемма со знаком или маркировкой «PE».

Закрываем крышку, прикручиваем винты, после чего закрываем панель.

Итак, мы выполнили подключение кондиционера к электросети. Вы также можете посмотреть наше видео, в котором подробно показано, как подключить кондиционер своими руками.

Общие рекомендации

Электросхема кондиционера для бытового обслуживания отличается от подключения трехфазного устройства, которое применяется в крупных офисах различного назначения, бизнес-центрах, супермаркетах.

Необходимо помнить, что электромонтаж выполняется  в соответствии с Правилами устройства установок и соответствующими нормативными актами.

К подключению блоков к электросети следует тщательно подготовиться.  Для этого следует:

  • внимательно ознакомиться со схемами и спецификациями на узлы и материалы прибора;
  • осмотреть существующую систему электроснабжения, в том числе расположение и поперечное сечение входящих кабелей;
  • протестировать намеченную трассу детектором на предмет отсутствия внутренней электропроводки и металлических элементов строительных конструкций;
  • проанализировать состав стен, на поверхности или внутри которых будут выполняться электрические работы.

Подключение системы кондиционирования  невозможно при наличии старой алюминиевой проводки  в доме и отсутствии заземления.

Непосредственная прокладка кабеля должна выполняться с учетом нижеприведенных требований:

  • распределительная коробка, выключатель, розетка под бытовой кондиционер располагаются в доступном месте;
  • розетка устанавливается на расстоянии не менее 50 см до пола и заземленных металлических элементов (батарей, труб водо- и теплоснабжения);
  • прокладка провода идет только по горизонтали и по вертикали;
  • при горизонтальной прокладке отступают:

— от карниза 5-10 см,

— от потолка – 15 см,

— от плинтуса – 15-20 см;

  • между вертикально протянутым проводом и углами, а также оконными и дверными проемами должно быть минимум 10 см;
  • прокладка параллельно газовым трубам осуществляется на расстоянии 1м от них;
  • от труб отопления электрический провод защищают изоляцией.

Кроме того, нужно соблюдать следующие правила подключения приборов к электросети:

  • категорически запрещено соединять провода скручиванием. Наращивание выполняется при помощи клеммных колодок или болтов;
  • не разрешается соединять провод из алюминия и меди в связи с их различной электропроводимостью (у медного кабеля этот показатель в полтора раза больше).

Внешняя проводка

Если выбран способ прокладки на поверхности стены, то фиксация кабелей выполняется через каждые 50-60 см пластмассовыми хомутами, которые в свою очередь укрепляют на стене шурупами. При использовании коробов, в которые укладывают провод, их крепят клеем либо шурупами.

Внутренняя проводка

Кабели, скрытые в стене, прокладывают в пластмассовых гофротрубах, предварительно сделав выемку (штроб) необходимой длины. Обычно гофротрубу закрепляют внутри стены хомутами. Если глубина штроба составляет  2 см и более, то допускается выполнять работы без гофротрубы.

Провода запрещено прокладывать пучками и на расстоянии друг от друга меньше 3 мм.

Honda Civic Hatchback 90 Синих Кони › Бортжурнал › Эл. схема управления кондиционером, управления двигателем их взаимная связь.

Приветствую всех зашедших и читающих!Эта запись продолжение начатой Компрессор кондиционера не включается…по холодуБукв много, осилит тот кому интересно или пробует ремонт системы кондиционера, а также присутствует электрическая схема обвязки блока управления двигателем.

Как всегда приходится копаться разбираться самому, вот какую информацию нарыл и обработал.Хотел разобраться с электрической схемой работы кондиционера и его цепей управления, а также что это за датчик температуры испарителя и зачем он нужен.По данному датчику и режимам работы информации не нашел существенной, но то что он играет важную роль в конечном результате включения муфты кондиционера это точно!

Под номером 1 (выделен красным цветом) — управляющий провод реле включения муфты кондиционера, управляюший сигнал выдает блок управления двигателем смотри сх№3-2

При включении кнопки АС напряжение (+12в) через датчик температуры (датчик температуры испарителя) и через замкнутый контакт датчика низкого давления (при наличии фреона достаточного давления) отправляетсяв блок мультиплексора (MULTIPLEX) смотри под номером 2 (выделено синим).

Под номером 2 (выделен синим) вход +12в с блока “кондиционер” смотри сх№1, также с мультиплексора смотри номер 3 (выделен желтым) отправляется в блок управления двигателем смотри сх№3-2.

И вот наступило окончание в формировании сигнала управления ( вклоткл) реле муфты кондиционера.С мультиплексора смотри номер 3 (выделен желтым) пришел сигнал в блок управления двигателем смотри сх№3-2 , блок управления увидел что в системе кондиционирования все в порядке формирует сигнал под номером 1 (выделен красным) на включение муфты кондиционера смотри сх№1 (выделен красным) и по внутренним алгоритмам поднимает ХХ примерно оборотов на 500 относительно обычного ХХ, чтобы после включения муфты (появилась нагрузка на двигатель) холостые стали как обычно 750-800 оборотов (вот отсюда повышенный расход при работе кондиционера).Влияние компрессора на работу двигателя.Компрессор забирает достаточно большую мощность у двигателя. По некоторым данным — до десяти л.с. или от от единиц до десятков процентов. Мощность двигателя расходуется на процесс сжатия и перекачки фреона по системе компрессором, на выработку генератором электроэнергии для поддержания в рабочем состоянии электромагнитной муфты компрессора и работы вентиляторов. Но есть и обратное влияние — двигателя на компрессор. Чем выше обороты двигателя, тем выше поднимется давление в секции высокого давления. Система рассчитана на подобное повышение и может среагировать кратковременным отключением муфты компрессора. При нажатии педали акселератора в пол компрессор также должен отключаться.

Это как бы все хорошо и стало понятно, как это работает и если что какие цепи проверять при устранении дефектов в системе кондиционирования, НО есть НО, вопрос при какой температуре этот датчик температуры испарителя дает запрет на включение муфты так и не нашел

В одной из статей прочитал вот это: “Очень важным датчиком является датчик температуры испарителя. Датчик температуры испарителя не допускает замерзания испарителя и в диапазоне около или чуть выше нуля (для разных систем — по-разному) отключает муфту компрессора.” — как я понял то при 0 градусов внутри салона автомобиля не включится? х.з …

ДАТЧИК ТЕМПЕРАТУРЫ ИСПАРИТЕЛЯДатчик температуры испарителя представляет собой термистор NTC (с отрицательным температурным коэффициентом), передающий в модуль ATC (автоматического управления температурой) сигнал температуры воздуха на выходе из испарителя. Датчик температуры испарителя установлен в правой стороне корпуса отопителя и входит в радиатор испарителя.Модуль ATC (автоматического управления температурой) использует входной сигнал от датчика температуры испарителя, чтобы управлять включением и выключением муфты компрессора A/C (кондиционирования воздуха) для предотвращения образования льда на испарителе.

Буду ждать тепла чтобы проверить включение муфты кондиционера, а перед этим заеду на диагностику для успокоения).psможет кто обладает дополнительной информацией, относительно почему не включается кондиционер по холоду и при какой температуре запрет, в комментах скидывайте ссылки буду читать и разбираться.

Перечень инструментов и материалов

В комплект поставки сплит-системы не входят следующие установочные материалы, их потребуется докупить самостоятельно:

  • кронштейн металлический подвески наружного модуля (можно сварить самому из стальных равнополочных уголков 35 х 3 мм);
  • четырехжильный медный кабель типа ВВГ сечением 1,5 или 2,5 мм² в зависимости от мощности охладителя;
  • трубки фреонопроводов медные диаметром 6.35 мм и 9.52 мм требуемой длины;
  • каучуковый теплоизоляционный рукав типа K-Flex по длине магистрали;
  • гофротруба дренажа (также подойдет металлопластик Ø16 мм);
  • лента обмоточная ПВС либо ПВХ;
  • пена полиуретановая – 1 баллон.

Помимо домашнего набора слесарных инструментов, установка кондиционера требует применения специальных приспособлений и оборудования:

  • перфоратор с длинным буром или коронным сверлом по бетону;
  • насос вакуумный;
  • коллектор с манометрами и шлангами;
  • приспособление ручной развальцовки медных труб и ножницы, не образующие металлической стружки.

Нередко в интернете встречаются инструкции, как устанавливать и запускать сплит-систему без вакуумного насоса, где воздух из трубопроводов и испарительного теплообменника выталкивается давлением фреона. Мы категорически не советуем следовать подобным рекомендациям и четко соблюдать технологию вакуумирования системы перед заполнением. Иначе компрессор может выйти из строя гораздо раньше положенного срока.

Основными узлами любого кондиционера являются:

  • Компрессор — сжимает фреон и поддерживает его движение по холодильному контуру.
  • Конденсатор — радиатор, расположенный во внешнем блоке. Название отражает процесс, происходящий при работе кондиционера — переход фреона из газообразной фазы в жидкую (конденсация).
  • Испаритель — радиатор, расположенный во внутреннем блоке. В испарителе фреон переходит из жидкой фазы в газообразную (испарение).
  • ТРВ (терморегулирующий вентиль) — понижает давление фреона перед испарителем.
  • Вентиляторы — создают поток воздуха, обдувающего испаритель и конденсатор. Они используются для более интенсивного теплообмена с окружающим воздухом.

Компрессор, конденсатор, ТРВ и испаритель соединены медными трубами и образуют холодильный контур, внутри которого циркулирует смесь фреона и небольшого количества компрессорного масла. В процессе работы кондиционера происходит следующий процесс:

  • В компрессор из испарителя поступает газообразный фреон под низким давлением в 3 — 5 атмосфер и температурой 10 — 20°С.
  • Компрессор сжимает фреон до давления 15 — 25 атмосфер, в результате чего фреон нагревается до 70 — 90°С и поступает в конденсатор.
  • Конденсатор обдувается воздухом, имеющим температуру ниже температуры фреона, в результате фреон остывает и переходит из газообразной фазы в жидкую с выделением дополнительного тепла. При этом воздух, проходящий через конденсатор, нагревается. На выходе из конденсатора фреон находится в жидком состоянии, под высоким давлением, температура фреона на 10 — 20°С выше температуры атмосферного воздуха.
  • Из конденсатора теплый фреон поступает в терморегулирующий вентиль (ТРВ), который в бытовых кондиционерах выполняется в виде капилляра (длинной тонкой медной трубки, свитой в спираль). В результате прохождения через капилляр давление фреона понижается до 3 — 5 атмосфер и фреон остывает, часть фреона может при этом испариться.
  • После ТРВ смесь жидкого и газообразного фреона с низким давлением и низкой температурой поступает в испаритель, который обдувается комнатным воздухом. В испарителе фреон полностью переходит в газообразное состояние, забирая у воздуха тепло, в результате воздух в комнате охлаждается. Далее газообразный фреон с низким давлением поступает на вход компрессора и весь цикл повторяется.

Этот процесс лежит в основе работы любого кондиционера и не зависит от его типа, модели или производителя. В «теплых» кондиционерах в холодильный контур дополнительно устанавливается четырехходовой клапан (на схеме не показан), который позволяет изменить направление движения фреона, меняя испаритель и конденсатор местами. В этом случае внутренний блок кондиционера нагревает воздух, а наружный блок охлаждает его.

Отметим, что одна из наиболее серьезных проблем при работе кондиционера возникает в том случае, если в испарителе фреон не успевает полностью перейти в газообразное состояние. Тогда на вход компрессора попадает жидкость, которая, в отличие от газа, несжимаема. В результате происходит гидроудар и компрессор выходит из строя. Причин, по которым фреон может не успевать испариться, может быть несколько. Самые распространенные — загрязненные фильтры (при этом ухудшается обдув испарителя и теплообмен) и работа кондиционера при низких температурах наружного воздуха (в этом случае в испаритель поступает переохлажденный фреон).

Инструкция по подключению мотора

А теперь детально разберем, как же правильно подключить мотор бытового кондиционера. Так, производителями бытовых кондиционеров предусмотрен максимально удобный вариант подключения техники к сети электропитания. Причём упрощенная схема подключения предусмотрена как в однофазной, так и трехфазной сети.

Напрямую подключение воздушного вентилятора наружного блока кондиционера выполнять нет необходимости. Достаточно подключить общий (основной) питающий и коммутационный кабель на специальный терминал. Но для начала рекомендуем разобраться, как выбрать и установить автомат на кондиционер.

Чтобы разобраться, как правильно подключить электрический двигатель от кондиционера к сети питания и понять тонкости подсоединения проводников на коммутационном терминале, рассмотрим электрическую схему одного из аппаратов.

Электрические схемы подключения бытовых установок кондиционирования имеют незначительнее различия. Любой производитель такого рода машин заинтересован в конкуренции даже в плане удобства (простоты) электрического соединения.

Этап #1 — подключение наружного блока

Сразу же стоит отметить важную деталь: электрическая схема коммутации модулей и подключения к питающей сети всегда присутствует на обратной стороне защитной терминальной крышки.

Во всяком случае, такой практики придерживаются известные фирмы-производители. Кроме того, схема электрической коммутации всегда есть в составе документации аппарата.

На представленной выше схеме соединений можно чётко видеть наличие двух электродвигателей, присутствующих в составе наружного (внешнего) модуля.

Это, соответственно, электродвигатель компрессора (CM) и мотор вентилятора конденсатора (FM). Схематично линии питания обоих электродвигателей коммутируются и выведены на терминал.

Этап #2 — подключение внутреннего блока

Модуль сплит системы, рассчитанный на установку внутри помещения, также имеет коммутационный терминал, через который осуществляется электрическая связь с наружным модулем. Через этот же терминал на внутренний модуль подаётся электропитание.

Обычно в простейшем исполнении на терминал внутреннего модуля подводится сигнальная пара проводников, а также:

  • фазный;
  • нулевой;
  • заземляющий.

Опять же, в зависимости от конструкционного исполнения системы кондиционирования конкретного бренда, конфигурация электрического соединения может выглядеть по-разному.

Поэтому всегда нужно внимательно знакомиться с технической документацией, прежде чем приступать к исполнению монтажных работ.

Этап #3 — соединение двух модулей системы

Итак, предположим, что оба модуля системы кондиционирования смонтированы внутри и снаружи здания – закреплены на стеновых панелях:

  • между модулями проложена магистраль прокачки хладагента, состоящая из двух медных труб разного сечения;
  • магистральные трубы заизолированы и закреплены;
  • конечные точки магистральных труб соответствующим образом подключены к модулям;
  • смонтированная магистраль проверена на герметичность с выдержкой по времени.

После исполнения такой последовательности операций с вновь установленным бытовым кондиционером, уже можно приступить к организации электрической связи между модулями с последующим подключением непосредственно к сети питания. Один из возможных вариантов соединения блоков демонстрирует схема ниже.

Собственно, как видно из представленной выше конфигурации объединения модулей друг с другом, особых сложностей в работе для пользователя не предвидится. Следует лишь соблюдать нумерацию (или обозначение) клемм, выполняя соединения между терминалами внутреннего и наружного блоков.

То есть, если на внешнем модуле электрический провод подсоединяется на клемму, обозначенную «1», на внутреннем модуле этот же проводник также подключается на клемму «1» и т.д.

Конечно же, исполнение электрических межблочных соединений, а также соединений с питающей сетью, нужно проделывать с учётом правильного подбора сечения проводников. Допустимые сечения обычно указываются в документации на аппарат в том же разделе, где представлена принципиальная электрическая схема.

Также рекомендуем ознакомиться с особенностями выбора места под установку розетки для кондиционера.

Инверторный тип двигателя

С развитием технологий коллекторный двигатель стал менее востребованным по нескольким причинам:

  • Максимальная производительность составляет 40 тыс. оборотов в минуту. Для кондиционера этого мало. К примеру, такое количество оборотов сопоставимо с работой центробежной соковыжималки.
  • Коллекторные двигатели не терпят агрессивную среду, что в городских условиях эксплуатации быстро приводит устройство к поломке.
  • Одним из самых больших минусов является шум во время работы кондиционера. Невозможно спокойно говорить, читать и вообще отдыхать рядом с ним. Более того, уровень шума таких устройств иногда превышает закон о тишине, что может обернуться административным штрафом.
  • При частой работе приходится постоянно чистить щётки.
  • Графит, используемый в качестве одного из материалов, постоянно ломается.

Сам по себе асинхронный двигатель обладает слабыми пусковыми характеристиками, из-за чего требуется большое количество электроэнергии для его полноценного запуска. Применение в кондиционерах нерационально.

Конструкторы пробовали решить проблему. Однако повышенная мощность асинхронного двигателя требовала усиленного охлаждения, что опять вело к большим затратам энергии. Регулировочную характеристику ухудшало повышение активного сопротивления ротора.

В зависимости от тепловой нагрузки в помещении автоматически регулируется скорость вращения мотора компрессора. Она переходит в форсированный режим до тех пор, пока не будет достигнута установленная пользователем температура.

Достигнув заданных значений, двигатель вентилятора кондиционера снижает скорость, при этом поддерживается нужная температура. Это позволяет экономить электроэнергию, так как не происходит постоянного включения и выключения компрессора.

Плюсы:

  • более продолжительный срок службы по сравнению с моторами других типов: 8-12 лет против 6-9 лет;
  • при правильной установке мощности кондиционера возможна значительная экономия электроэнергии без ущерба для комфорта;
  • благодаря работе на малых оборотах как на внутреннем, так и на внешнем блоке, уровень шума значительно снижен по сравнению с моделями кондиционеров других типов;
  • скорость вращения двигателя компрессора плавная, благодаря чему устройству проще поддерживать заданную температуру с минимальными отклонениями;
  • быстрая установка заданного режима: другим моделям требуется около получаса для начала поддержания выставленной температуры; инверторные двигатели сокращают этот процесс до 15 минут.

Положительных сторон у инверторного двигателя внутреннего блока кондиционера много, однако есть и минусы, которые следует учитывать:

  • длительный ремонт в случае поломки из-за частого отсутствия деталей на рынке; иногда ожидание нужной запчасти затягивается на несколько месяцев;
  • при длительной эксплуатации без выключения начинается повышенное потребление электроэнергии;
  • в связи со сложностью электронных устройств, используемых в начинке двигателя, он чувствителен к резким скачкам напряжения и может из-за них выйти из строя;
  • кондиционеры с инверторным типом двигателя стоят дороже других систем для охлаждения и нагрева воздуха.

PG двигатель

В сплит-системе двигатель находится как в наружном, так и во внутреннем блоке. Двигатель вентилятора наружного блока кондиционера делается из металла, а внутреннего – из прочного пластика.

ЧИТАТЬ ДАЛЕЕ: Схема подключения двухклавишного выключателя на две лампочки монтаж

Типы двигателей:

  • Много-обмоточный: разная скорость вращения вентилятора получается за счёт подачи энергии на различные обмотки.
  • DC-inverter – чаще всего применяется в инверторных двигателях. За счёт изменения амплитуды постоянного напряжения регулируется скорость вращения.
  • PG-motor – с помощью регулирующего элемента (симистор или тиристор) подаётся напряжение через обмотку, состоящую из двух частей. Разные скорости вращения вентилятора достигаются благодаря изменению амплитуды управляющего напряжения.

Вооружившись знаниями, пользователь сможет легко выбрать двигатель для кондиционера и вовремя обнаружить неполадки в системе.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Коммуникации
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
