Подключение кондиционера к электросети своими руками по схемам

Требования к установке кондиционеров

чтобы кондиционер приносил максимум пользу, необходимо соблюдать некоторые правила:

1. Выбирать именно ту модель, которая соответствует параметрам помещения (размеры, наличие техники и прочее).
2. Правильный монтаж.
3. Соблюдение правил эксплуатации и профилактики.

Кондиционер имеет два блока, на каждый из которых возложены определенные функции. Внешний – это конденсатор, а внутренний – испаритель. Они соединяются с помощью проводов, трубок, в которых функционирует фреон.

Очень важно выбрать правильное место для установки системы. При этом следует учитывать вес блока, свободный доступ к нему и прочее. Устанавливать кондиционер следует ближе к окну

Устанавливать кондиционер следует ближе к окну

Внешний блок должен быть расположен на прочной стене, которая сможет выдержать вес более 60 кг. Не следует производить монтаж на газобетоне. Внешний блок должен быть защищен от воздействия окружающей среды. Сделать это можно с помощью ограждений и навесов.

При установке внутреннего блока следует учесть:

1. Расстояние от внешнего до внутреннего блока должно быть минимальным. Это позволит обеспечить более высокую эффективность.
2. Испаритель не должен быть заслонен шторами, мебелью и др.
3. Между мебелью и внутренним блоком должно быть расстояние не менее 3 метров.
4. Нельзя устанавливать систему над батареями.
5. Обеспечить свободный доступ.
6. Расстояние от блока до потолка должно быть не менее 10 см.

Необходимо обеспечить герметичность и надежность крепления кондиционера. Если для соединения блоков применяется магистраль, то потребуется вакуумизация соединений.

Выбор места

Наличие двух и более блоков у климатического оборудования предусматривает выбор места для каждого из них. Перед началом монтажных работ понадобится сопроводительная документация.

Нужно ли разрешение на установку кондиционера

Конструктивно кондиционер представляет систему с внутренним и наружным блоком, который крепится на фасаде.

Многоэтажный дом, на основании ст. 246 ГК является общим имуществом с правом распоряжения у всех собственников. Монтаж оборудования без согласования является нарушением:

• устройство издает шум, гудит, нарушая спокойствие соседей;
• конденсат может испортить фасад здания или попасть на балкон снизу;
• габаритный блок перекрывает обзор или вид и окна;
• существуют риски растрескивания стен, замыкания проводки и возгорания.

На основании п. 1 ст. 25 ЖК монтаж сплит-системы рассматривается как реконструкция или переоборудование помещения. П. 3.5.8 Постановления № 170 сообщает о недопущении установки кондиционера без разрешения от управляющей компании и соседей. Согласие или отказ можно получить только после собрания жильцов дома.

Важно! Жители частных домов могут приступать к установке сразу после покупки устройства. Разрешение требуется в обязательном порядке, если:. Разрешение требуется в обязательном порядке, если:

Разрешение требуется в обязательном порядке, если:

• монтажные работы проводятся на лицевой части многоэтажки;
• пользователь живет в доме, представляющем ценность, с точки зрения истории и культуры;
• сплит-система расположена над пешеходными дорожками;
• на оконном проеме, где находится блок, нет специальных ограждений.

Важно! Управляющая компания не имеет права снимать кондиционеры. Ст. 330 УК рассматривает такие действия, как самоуправство. Демонтаж устройств проводится только по решению суда

Демонтаж устройств проводится только по решению суда.

Выбираем место для внутреннего блока

Монтаж внутреннего модуля кондиционера проводится своими руками так, чтобы потоки холодного воздуха не доставляли дискомфорт. Его допускается располагать над изголовьем дивана, сбоку и сзади от рабочего места. Строительными нормативами определен порядок расположения внутреннего блока:

• от конструкции до потолка — не меньше 15 см;
• от модуля до правой или левой стены — не меньше 30 см;
• от блока до пола — 280 см, но для квартир на первом этаже наружный блок монтируется на одном уровне или ниже внутреннего;
• от препятствия по движению воздухопотоков — не меньше 150 см;

Совет! В комнате с диваном и телевизором кондиционер лучше поставить над диваном.

Куда определить наружный блок?

Наружный модуль располагают около оконного проема или на открытой лоджии. Если балкон застеклен, блок размещают на ограждении с хорошей несущей способностью или на фасаде. Жителям 1-2 этажа нужно определить место для наружного модуля как можно дальше от прохожих. На 3 и более этаже допускается ставить устройство под окном или сбоку.

В частном доме наружный блок ставится на стене с высокой несущей способностью. На вентилируемых фасадах организовывают специальное крепление или помещают блок на цоколь.

Определение расстояния между блоками

Максимальная длина межмодульной трассы — 6 м, при превышении понадобится дополнительная закачка фреона. Если наружный и внутренний модуль размещены на расстоянии 1 м, трасса не должна превышать 5 м. Излишки системы формируют в кольцо и располагают за блоком.

Интересно знать! Производители указывают различную максимальную дистанцию между блоками. Для техники Daikin оно составляет 1,5-2,5 м, для Panasonic — 3 м.

Особенности установки

Мобильный кондиционер представляет собой моноблок, чаще всего похожий на тумбочку с колесами. Устанавливать его нужно на ровную поверхность. Но здесь есть небольшие нюансы.

Если установка закрытых мобильных кондиционеров будет производиться на полу, то холодная струя будет бить косо вверх. Вниз она будет растекаться, отразившись от потолка, поэтому расход электричества будет выше. Лучше поставить прибор на тумбочку или полку в углу помещения.

Открытые кондиционеры иначе называют офисными. Установка таких мобильных приборов должна производиться на полу, ближе к центру.

В квартирах офисные кондиционеры стоит устанавливать только в том случае, если в них имеется приточно-вытяжная вентиляция (ПВВ). Но жилых помещений, нуждающихся в таких модификациях, мало. Самому же устанавливать ПВВ, чтобы потом купить открытый кондиционер, будет дороже, чем установить полноценную сплит-систему, поэтому чаще всего в квартиры покупают приборы закрытого типа.

При выводе шланга могут возникнуть некоторые проблемы.

Воздуховод имеет не очень большую длину, наращивать ее нельзя, иначе не будет хватать мощности вентилятора, т. к. он рассчитан на конкретную протяженность. По этой причине мобильный кондиционер ставят чаще около окна или балкона.

Кондиционер устанавливается недалеко от окна

Воздуховод кондиционера выводится на улицу несколькими способами.

• Можно вывести трубу в открытое окно, но это не лучшее решение. При таком способе в помещение заходит теплый воздух с улицы. Из-за этого прибор работает не очень эффективно.
• Можно вырезать своеобразную «шторку» и вставить ее в окно. Патрубок выводится через нее. Чаще всего используется этот способ. Разберем его более подробно. Для того чтобы сделать «шторку» на оконную раму, вам понадобятся кусок оргстекла, малярный скотч, уплотнитель, строительный нож. Для начала нужно разработать схему монтажа. Желательно прибор установить недалеко от окна, чтобы шланг не сильно изгибался. Далее произведите замеры створки окна. По ним надо будет вырезать лист. Измерьте наружный диаметр шланга, вырежьте во вставке отверстие на 3–4 мм меньше внешнего диаметра воздуховода. С помощью резиновых уплотнителей загерметизируйте конструкцию. Далее следует открыть окно и оставить его в этом положении. По периметру рамы вмонтируйте вставку из оргстекла. После этого потребуется присоединить дренажного шланга к воздуховоду. Его следует вставить к вытяжному отверстию прибора. Другой конец шланга выводится на улицу.
• Тепло отводится через форточку. Это можно реализовать с помощью специальной заглушки с отводом, совпадающим по размеру с форточкой. В этом случае она заменяет собой стекло. Шланг мобильного кондиционера подсоединяется к отводу заглушки. При таком способе об отличной работе прибора можно не беспокоиться. Проблема в том, что форточки в пластиковых окнах имеются далеко не всегда.
• Шланг выводится через чуть приоткрытое окно. В этом случае для того, чтобы прибор работал эффективно, применяется специальный переходник — вставка. Он поставляется ко многим моделям кондиционеров.
• Вывод шланга можно осуществить через вытяжную вентиляцию
• Можно выводить воздуховод через дверь балкона. В этом случае пользуются вставками для дверей из пластика. Они также поставляются с большинством моделей кондиционеров. Вставка не нуждается в дополнительном утеплении или герметизации.
• Установка прибора непосредственно на балконе. Кто-то считает, что это позволяет улучшить качество воздуха, т. к. перерабатываются и потоки с улицы. Но специалисты не рекомендуют этот способ. Если балкон плотно закрыт, то прибор не сможет самостоятельно охлаждаться. Из-за этого перегреется компрессор, и кондиционер отключится. Если прибор будет установлен на открытой лоджии, то работать он будет на пределе возможностей, поэтому прослужит не так долго, как мог бы.
• Можно проделать в стене отверстие для отвода холодного воздуха. Не забудьте о заглушке для него. В холодное время года без нее не обойтись.

Если установка вашего мобильного кондиционера будет производиться последним способом, то могут возникнуть некоторые сложности. Проделывать отверстия в несущих стенах многоквартирного дома нежелательно. В съемной квартире вам также вряд ли разрешат подобные манипуляции со стенами. Однако если вы хотите установить прибор на даче или в собственном доме, то в этом случае вы добьетесь его наибольшей эффективности.

После того как вы выбрали, как установить мобильный кондиционер, остается лишь подключить его к электросети.

Настройка кондиционера

В большинстве случаев кондиционер используют в летний период для понижения температуры в помещении. Оптимальный температурный режим в летний период будет колебаться от 21 до 23 градусов. Выставить работу оборудования в таких пределах поможет дистанционный пульт управления.

Специалисты не советуют устанавливать более низкую температуру. Во-первых, это повлечет нежелательную нагрузку на компрессор и может спровоцировать поломку, во-вторых, может привести к простудным заболеваниям людей и животных находящихся в данном помещении, связанных с резким перепадом температуры.

Чистка кондиционера

Инструкция к кондиционеру предусматривает правильный уход. Особенно, если устройство активно и регулярно работает. Сплит-система должна периодически очищаться, чтобы не терять вакуум.

Рекомендуется чистить фильтры дважды в месяц

Чистка внутреннего блока.

1. Снимите крышку и достаньте фильтры. Помойте их в теплой воде с неагрессивным моющим средством.
2. Аккуратно снимите роторный вентилятор и протрите лопасти влажной тряпкой.
3. Аккуратно почистите теплообменник с помощью пылесоса. Для труднодоступных мест используйте тонкую кисточку.
4. После полного высыхания комплектующих установите их на место.

Если на корпусе есть ржавчина, необходимо вызвать специалиста. Возможна утечка фреона.

Чистка внешнего блока

1. Уберите ветки, листья и крупный мусор с решетки и лопастей вентилятора.
2. Снимите крышку. Почистите поверхности тряпкой или с помощью пылесоса. Следите, чтобы вода не попала на электрические части.
3. Радиаторные пластины помойте с помощью большого напора воды: душ, шланг, прибор для мойки машин.
4. Установите все части на место.

Внешний блок не нуждается в чистке так же часто, как внутренний

Однако важно убирать крупный мусор вовремя, чтобы устройство не перегревалось

Подключение по отдельной линии

Такой вариант запитывания считается самым безопасным для бесперебойной, длительной и безопасной эксплуатации. Его рекомендуют:

• для охладителей с высокой мощностью;
• при монтаже на начальных стадиях ремонта помещения.

Линию укладывают в пластиковой гофрированной трубе в штробу и крепят пластмассовыми хомутами. Возможна укладка без трубы в штробу глубиной 20 мм. На завершающих стадиях ремонта или в отремонтированном помещении линия прокладывается в пластмассовом коробе. Он крепится к стене клеем или шурупами. В коробе кабель фиксируется пластмассовыми хомутами через 500 – 600 м.

Инструмент, комплектующие для установки устройства

Оборудование для установки кондиционеров включает в себя целый ряд специализированной техники, позволяющей без труда оснастить блоки необходимыми комплектующими для полноценной работы. Так, может потребоваться трубогиб и труборез – устройства позволяют изменить конфигурацию трубы без сопутствующих повреждений и, не образовывая стружку, так как есть риск попадания её в фильтрующую систему. Манометрическая станция позволяет контролировать уровень давления хладагента. Монтаж и установка кондиционеров включает в себя необходимость контроля герметичности системы перед заправкой фреоном, для этого применяется вакуумметр.

Занимаясь монтажом самостоятельно, необходимо приобрести комплект для установки кондиционера. Сегодня есть готовые наборы, которые включают в себя все нужные детали и элементы для полноценного соединения блоков и настройки их работы без потери эффективности системы. Как правило, туда входят соединительные гайки разных размеров, теплоизоляционный материал и медные трубки, шланг, выполняющий функцию дренажа, а также два кронштейна для монтажа наружного блока. Длина труб и дренажа подбирается с учетом конфигурации помещения, то есть можно выбрать комплектацию, подходящую под индивидуальные требования жилья.

Все расходные материалы для установки кондиционеров выбираются с учетом модели техники. Не следует также экономить на качестве соединительных труб, теплоизоляции, крепежа и фреона, так как от этого напрямую зависит продолжительность работы системы кондиционирования и отсутствие необходимости в ремонте, что может повлечь за собой лишние расходы.

Установка и обслуживание кондиционеров при соблюдении регулярности поможет избежать таких последствий, нужно лишь периодически выполнять чистку системы и следить за уровнем в ней фреона.

Особенности монтажа

В комплекте с кондиционером обычно идёт монтажная пластина, необходимая для крепления внутреннего блока устройства. Схема установки кондиционера предполагает составление небольшого проекта, который определяет точное месторасположение и высоту монтажа внутреннего и наружного блоков, длину и путь прохождения соединительной трассы.

При этом важно соблюсти последовательность действий, для чего создана инструкция по установке кондиционера:

Первым делом монтируется панель на стену в определенном месте, а также на соответствующем уровне. Такие нюансы как раз и определяются на стадии проектирования. Монтажная панель устанавливается с помощью строительного уровня, что позволит получить строго горизонтальную линию. Места креплений помечаются ручкой/маркером, чтобы не потерять из виду точные межосевые расстояния.
Затем в стене нужно пробурить отверстие достаточного размера для прохождения сквозь него трасс. Если под рукой нет соответствующего оборудования, можно постараться вывести соединительные трубы через оконный проём, просверлив отверстия в раме.
Установка и ремонт кондиционеров напрямую связаны между собой: чем точнее и правильнее будут выполнены все работы, тем реже придется вызывать мастера для наладки и ремонта оборудования. Поэтому нужно учесть даже такие нюансы, как наклон отверстия для дренажа, что позволит без труда удалять скопившуюся влагу.
Установка наружного блока кондиционера требует особой внимательности из-за его большого веса. В соответствии с размером устройства к стене крепятся кронштейны

Важно, чтобы толщина металла этих элементов была достаточной, чтобы выдерживать такую нагрузку. Все работы, которые нужно выполнять на этажах выше второго, производятся только монтажниками-высотниками.

Далее осталось развальцевать трубы и закрепить концы трасс к каждому из блоков. Следует отметить, что при бурении отверстия в стене для прокладки труб минимальный диаметр составляет 5 см. В случае, если трассы будут проходить через оконную раму, то сверлится отдельное отверстие для каждой трубы. Таким образом, установка бытовых кондиционеров включает в себя несколько основных шагов и не требует значительных финансовых вложений, если уметь пользоваться инструментом.

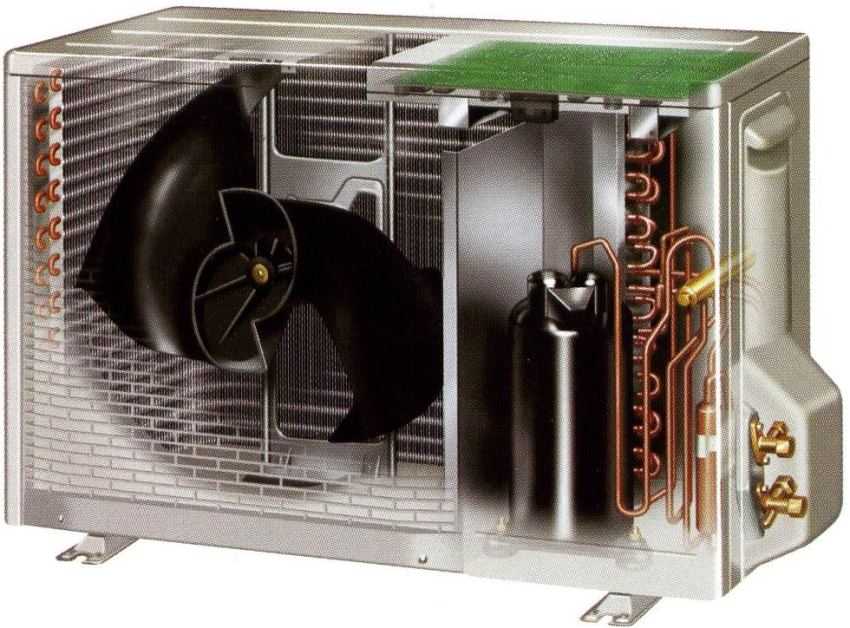

Обзор конструкции внешнего блока перед подключением кондиционера: схема и строение

При монтаже кондиционера своими руками нелишним будет ознакомиться с его строением. Это позволит избежать ошибок в процессе работы и лучше освоить технологию.

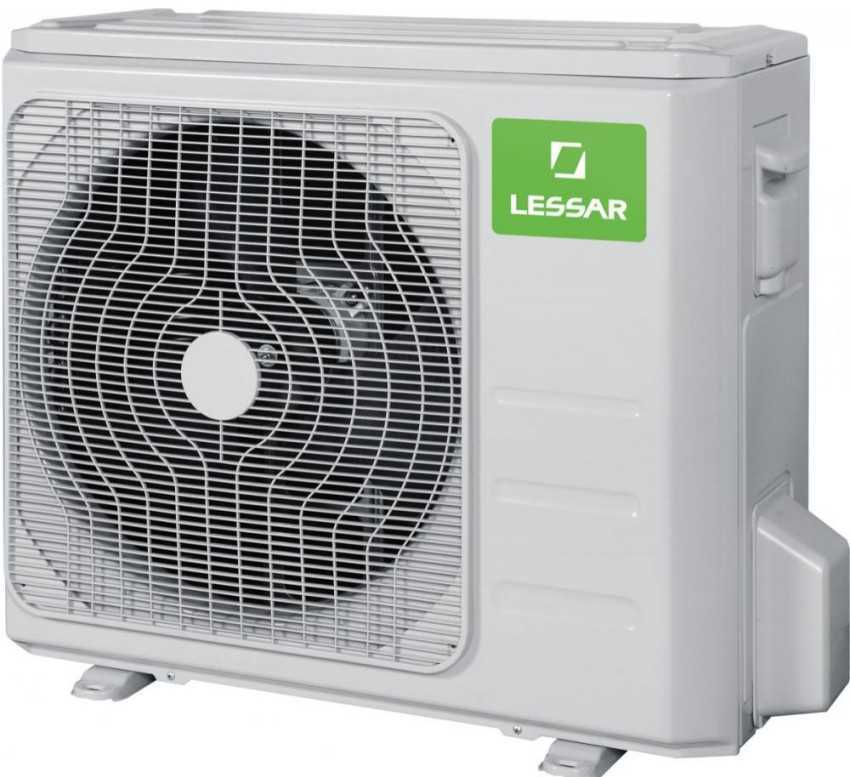

Конструкция внешнего блока состоит из следующих компонентов:

• вентилятора;
• компрессора;
• конденсатора;
• четырехходового клапана;
• фильтра;
• платы управления;

Чтобы установить кондиционер своими руками нужно ознакомиться с его строением.

• соединений штуцерного типа;
• защитной крышки с быстросъемной конструкцией.

Вентилятор формирует воздушные потоки, которые обдувают конденсатор. В нем фреон подвергается охлаждению, и происходит его конденсация. Воздух, который продувается через этот радиатор, наоборот, нагревается. Основная функция компрессора – сжимание фреона и поддержание его движения внутри холодильного контура.

Существует две разновидности компрессоров:

• спиральные;
• поршневые.

Поршневые компрессоры отличаются более низкой ценой, однако они менее надежны. В отличие от спиральных, они хуже реагируют на воздействие низких температур в холодное время года. При подключении инверторного кондиционера плата управления обычно располагается во внешнем блоке. Если же модель не инверторная, все компоненты электроники помещаются в той части сплит-системы, которая устанавливается внутри помещения. Делается это для того, чтобы защитить плату управления от влажности и температурных перепадов.

Конструкция внешнего блока включает в себя следующие агрегаты: компрессор, клапан, вентилятор.

Четырехходовые клапаны обычно присутствуют в реверсивных типах кондиционеров. Такие сплит-системы работают в двух режимах: «тепло» и «холод». Когда кондиционер настроен на обогрев, этот клапан меняет направление движения хладагента. В результате этого изменяется функционал блоков: внутренний начинает обогревать помещение, а внешний работает на охлаждение. Штуцерные соединения применяются для подключения медных трубок, которые соединяют внутренний и внешний блоки.

Фильтр фреоновой системы предотвращает попадание медной крошки и других частиц в компрессор. В процессе монтажа кондиционера своими руками образуется мелкий мусор. Фильтр задерживает частицы перед входом в компрессор.

На заметку! Если монтаж климатического оборудования выполнен с нарушением технологии, в систему может проникнуть большое количество мусора. В этом случае фильтр не справится с загрязнением.

Быстросъемная крышка предназначена для защиты клеммника, предназначенного для подключения проводов, и штуцерных соединений. В некоторых моделях она обеспечивает частичную защиту, перекрывая только клеммник.

Независимо от того, к какому конструкционному типу принадлежит сплит-система, ее наружный модуль всегда имеет одинаковые рабочие узлы.

Демонтаж кондиционера по шагам

Разборка с сохранением работоспособности демонтируемого кондиционера заключается в следующем:

• герметизация штуцеров трубопроводов;
• отключение и демонтаж с фасада внешнего блока;
• демонтаж в квартире внутреннего блока.

Ниже приведена инструкция по демонтажу настенного кондиционера.

Наружный блок

Чтобы снять наружный блок кондиционера, вначале отсоединяют трубки.

Демонтаж наружнего блока

Есть два способа:

• Откручивают накидные гайки, которые прижимают к фланцам штуцеров наружного блока развальцованные края трубок. А на место гаек навинчивают заранее заготовленные крышки. Достоинство — остаются целыми трубки. Недостаток — высок риск попадания в компрессор воздуха.
• Бокорезами обрезают медные трубки (от штуцера около 15 см). Загибают края и зажимают (зачеканивают) с помощью тисков. Недостаток — трубки на новом месте надо ставить новые. Достоинство — операция проходит быстро и вероятность попадания внутрь пыли с воздухом гораздо ниже.

Примечание. Зачеканить надо и другой обрезанный край трубки, чтобы защитить испаритель внутреннего блока.

Следующий шаг — отключают кабели (сигнальный и силовой), снимают крепления блока к раме на наружной стене и поднимают его в помещение.

Компрессор

Одной из ситуаций, когда необходимо снять наружный блок, может быть замена компрессора кондиционера. И в этом случае алгоритм демонтажа немного иной. Отличия следующие:

• Фреон необходимо полностью удалить из системы. Правильный способ — собрать его в баллон с помощью станции по откачке фреона. Неправильный, но простой — спустить его в атмосферу (если замена компрессора проходит в теплое время года и температура воздуха выше температуры кипения фреона при нормальном давлении).
• Зачеканивать трубки нет необходимости — после установки нового компрессора систему «откачивают» внешним вакуумным насосом.

Заменить самостоятельно компрессор кондиционера неспециалисту невозможно. Помимо вакуумного насоса и манометрической станции, необходимо иметь газовую горелку, чтобы отсоединить от системы всасывающий и выпускной патрубки старого компрессора, а затем подпаять к системе новый агрегат. И даже если взять в аренду оборудование, надо иметь навыки обращения с ним.

Снять блок самому можно, а для замены компрессора лучше пригласить профессионала.

Внутренний блок

Большинство бытовых сплит-систем имеют настенный внутренний блок (хотя есть и другие варианты размещения). Но за исключением канального кондиционера, остальные виды демонтируют по общему принципу.

Чтобы снять внутренний настенный блок, поступают следующим образом:

• снимают крышку корпуса;
• отсоединяют кабели и провода;
• обрезают и зачеканивают медные трубки, которые идут к испарителю внутреннего блока;
• обрезают дренажную трубу, сливают конденсат;
• «отщелкивают» защелки крепления корпуса к монтажной пластине;
• снимают блок и откручивают со стены пластину.

Где бурить отверстие под магистраль

С чего начинается работа? Первым делом, выбираете место для установки кондиционера и размечаете отверстие для прокладки межблочных коммуникаций.

Далее приступаете к бурению сквозного отверстия на улицу. Для этого используется бур длиной не менее 800мм и диаметром от 45мм.

Для мощных кондиционеров свыше 2,5квт может понадобиться сверло диаметром 80мм.

Во избежание образования пыли в комнате, при экономном варианте, вешается полиэтиленовый пакет под местом сверления.

Профессиональные монтажники уже давно используют для этого дела строительный пылесос.

Однако при мокром сверлении прочных бетонных стен, никакая защита и пылесосы вас не спасут.

Данное отверстие после прокладки сквозь него всех коммуникаций впоследствии запенивается.

Ошибка №1

Обратите внимание, что для нормального слива конденсата, необходимо бурить под небольшим углом в сторону улицы. В этом случае конденсат будет выводиться беспрепятственно, а вода не скопится и не заплесневеет в дренаже

В этом случае конденсат будет выводиться беспрепятственно, а вода не скопится и не заплесневеет в дренаже.

Ошибка №2

Некоторые сначала крепят монтажную пластину под блок, а уже затем бурят.

Это не правильно. Дело в том, что при сверлении в заранее намеченном месте, можно случайно попасть на арматуру.

В итоге отверстие придется переносить. Из-за чего и сам кондиционер внутри комнаты сместится на несколько сантиметров.

При выборе места под сквозное отверстие и расположении наружного блока сбоку от окна, необходимо бурить так, чтобы отверстие в итоге получилось почти по верхнему уровню наружного блока.

Это создаст максимальный уклон для магистральных труб, и поможет избежать попадание масла в испаритель.
