Водоснабжение из скважины

Схема размещения скважин

Естественно, что одна дренажная скважина на участок это мало. Тем более, их можно разделить на несколько типов:

• для понижения уровня грунтовых вод;
• для защиты фундаментов;
• для защиты корневой системы деревьев от чрезмерной влаги.

Для защиты зданий, дренаж располагают поблизости от фундаментов, по всему остальному участку – в местах наибольшего скопления влаги. Чтобы избежать чрезмерного высушивания земли, отверстия, расположенные в садах и огородах, делаются меньшими по глубине.

Обычно, число точек необходимое для участка, рассчитывается исходя из глубины скважин. Считается, что площадь, которую эффективно покрывает одна точка, равна площади окружности, радиус которой равен глубине этой точки.

Например, если есть дренаж с глубиной 6 м, тогда его рабочая площадь вычисляется по формуле площади окружности. Т.е. она равна 38м2.

Схема расположения скважин

Как работает гидроаккумуляторный узел

Цикл работы схемы водоснабжения с накопительным мембранным баком выглядит так:

1. Вода из скважины или колодца посредством насоса нагнетается внутрь эластичной гидрокамеры. Увеличиваясь в размерах, груша давит на воздух внутри бака – его объем уменьшается, а давление увеличивается.
2. По достижению давлением пороговой величины происходит срабатывание специального реле. Оно прерывает подачу электроэнергии, отключая питание насоса.
3. По мере отбора воды, реле вновь активирует работу насоса, когда достигается нижняя пороговая установка по давлению. Далее цикл повторяется.

В работе гидроаккумуляторного узла участвуют следующие элементы:

1. Насос (поверхностный или погружной). Поверхностные устройства монтируются возле точки водозабора, с отбором жидкости через всасывающую магистраль (шланг или стационарную трубу). Создаваемого поверхностной помпой давления 1,5-3 атм. хватает для работы посудомоечной или стиральной машины. Центробежные поверхностные насосы в состоянии поднимать воду с глубины до 8-9 м. Если зеркало водозабора находится дальше, то используются погружное (глубинное) водоподъемное оборудование.

1. Реле. Контролирует комфортный для людей и бытовой техники диапазон давления в системе – 1,4-2,8 атм. Реле давления бывают механическими или электронными. Бытовые схемы часто комплектуют недорогими механическими моделями отличающиеся простотой и надежностью. Там же, где важна точность срабатывания, применяют электронные приборы.
2. Манометр. Служит для визуального контроля давления. Обычно манометр устанавливают рядом с реле.
3. Запорная арматура. Краны или вентили используются для отсечек входящих/исходящих от насоса водопроводных линий, а также самого гидроаккумулятора во время проведения ремонтов или профилактик узла.

Что такое гидроаккумулятор и реле давления

Гидравлический аккумулятор представляет собой бак из металла, внутри которого помещена каучуковая мембрана. При заполнении резервуара водой мембрана растягивается и давит на водные массы, создавая в магистрали определенный напор. С другой стороны гидробака помещен ниппель, через который в него накачивают воздух.

При использовании мембранного бака в системе водоснабжения его готовят соответствующим образом, то есть создают напор воздуха изнутри, на 10% меньше порога срабатывания гидрореле. Для этого воздух накачивают велосипедным или автомобильным насосом через ниппель или спускают его, контролируя показания манометром.

Основное отличие выпускаемых промышленностью гидроаккумуляторов заключается в их объеме, для бытовых систем водоснабжения в основном используют гидробаки емкостью от 20 до 50 литров.

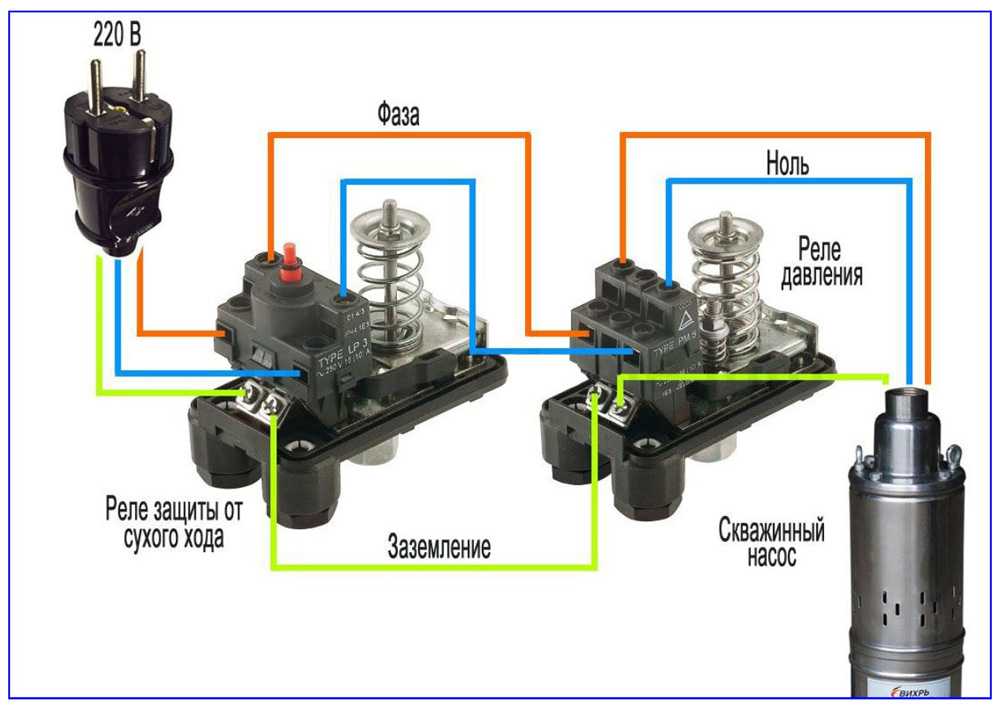

Рис. 2 Конструкция реле давления и сухого хода, схема их подключения

Реле давления (гидрореле) представляет собой прибор в закрытом корпусе, внутри которого размещена контактная пара. Она связана с герметичной резиновой мембраной, находящейся за резьбовым патрубком, которая через толкатель управляет замыканием и размыканием контактов.

Как только напор в магистрали повышается, мембрана вдавливается внутрь, сдвигает металлический толкатель в виде диска с двумя заостренными выступами по краям. Выступы в свою очередь давят на металлическую пластину, которая через связанный с ней пластмассовый элемент замыкает контакты.

На металлической пластине размещается винт с резьбой и пружиной, прижимное усилие которой регулируется гайкой. При ее вращении задают верхний порог срабатывания реле, то есть устанавливают давление, при котором контакты срабатывают и размыкают цепь электропитания насоса.

Также в гидрореле имеется вторая резьбовая шпилька с пружиной меньшего диаметра и регулировочной гайкой. С ее помощью задают разницу (дельту) между максимальным и минимальным давлением, регулируя таким образом нижний порог срабатывания реле.

Также внутри корпуса реле находятся находятся две пары клеммных колодок, к одной из которых подключают кабель цепи питания электронасоса.

Стоит отметить, что менее часто используемое в водоподающей линии реле защиты от сухого хода имеет абсолютно схожее с гидрореле конструктивное устройство, за исключением того, что в нем не требуется регулировка разницы между порогами срабатывания. Поэтому в его конструкции присутствует только одна большая пружина на резьбовой шпильке с гайкой, которая задает порог его включения-отключения.

Как настраивать и обслуживать гидроаккумулятор

Чтобы гидроаккумулятор работал нормально, он нуждается в правильной настройке. Оптимальной считается ситуация, когда давление в воздушной полости на 10% уступает нижнему порогу реле (порогу запуска насоса). Признаком того, что пороговая установка нуждается в корректировке, служит сокращение цикла заполнения гидробака водой.

Подкачку или стравливание воздуха осуществляют через соответствующий ниппель на корпусе гидропневмобака. Перед началом настройки из мембраны спускают воду и обесточивают насос. Процесс обезвоживания контролируют по манометру системы. Для подкачки воздуха внутрь пневматической полости используют компрессор со специальной насадкой либо автомобильный насос (ручной, электрический).

Обслуживание гидроаккумулятора включает в себя следующие периодические операции:

Проверку и восстановление нормативного давления (оно указано на баке). Согласно с рекомендациями производителей делать это нужно 2-3 раза в год. В противном случае, нагрузки на резиновую мембрану со стороны жидкости вырастут, и она выйдет из строя (порвется).
Определение участков утечки воздуха. Для этого места соединений обмазывают мыльным раствором, пузыри которого указывают на места пропусков

Особое внимание уделяется ниппелю и фланцу.
Ежемесячное тестирование нижнего и верхнего порога реле, корректируемые при необходимости.
Визуальный осмотр корпуса на предмет механических повреждений и следов коррозии.
Проверку целостности эластичной мембраны. При необходимости, ее заменяют.

Подбор оборудования

Выбор оборудование для обустройства вашей будущей скважины – один из важнейших этапов, так как именно от правильного выбора будет зависеть качество и срок ее работы

Наиболее важное оборудование, на выбор которого следует обратить внимание, это: насос, кессон, оголовок для скважины и гидроаккумулятор

Кессон или адаптер

Принцип обустройства с кессоном или адаптером

Кессон можно назвать основным элементом конструкции будущей скважины. Внешне он напоминает емкость похожую на бочку и применяется для защиты оборудования от грунтовых вод и замерзания

Внутри кессона можно расположить все необходимое компоненты для автоматического водоснабжения (реле давления, мембранный бак, манометр, различные фильтры очистки воды и пр.), таким образом освободить помещение дома от лишнего оборудования.

Изготавливается кессон из металла либо пластика. Главное условие, чтобы он не был подвержен коррозии. Размеры кессона обычно составляют: 1 метр в диаметре и 2 метра в высоту.

Кроме  кессона можно также использовать адаптер. Он более дешевый и имеет свои особенности. Давайте ниже рассмотрим, что выбрать кессон или адаптер и какие у каждого из них преимущества.

Кессон:

1. Все дополнительное оборудование можно разместить внутри кессона.
2. Лучше подходит для холодного климата.
3. Долговечно и надежно.
4. Быстрый доступ к насосу и другому оборудованию.

Адаптер:

1. Для его установки не нужно дополнительно рыть яму .
2. Быстрый монтаж.
3. Экономично.

Выбирать кессон или адаптер также следует из типа скважины

К примеру, если у вас скважина на песке, многие специалисты советует обратить внимание на адаптер, так как использование кессона не всегда выгодно из-за небольшого срока службы такой скважины

Насосные агрегаты

Одним из ключевых элементов всей системы является насос. Принципиально можно выделить три типа:

1. Поверхностный насос. Подходит только, если динамический уровень воды в скважине не будет опускаться ниже 7 метров от земли.
2. Погружной вибрационный насос. Бюджетное решение, редко используется именно для системы водоснабжения, так как обладает малой производительностью, кроме того может разрушать стенки скважины.
3. Центробежные скважинные насосы. Профильное оборудование для систем водоснабжения из скважины.

Скважинные насосы широко представлены на рынке большим обилием производителей, на любой вкус и кошелек. Подбор характеристик насоса происходит по параметрам скважины и непосредственно вашей системы водотеплоснабжения.

Гидроаккумулятор и реле

Ключевой функцией этого оборудования является поддержание постоянного давления в системе и накопление воды. Гидроаккумулятор и реле давления контролируют работу насоса, когда вода в баке заканчивается, в нем падает давление, что отлавливает реле и запускает насос, соответственно после наполнения бака, реле отключает насос. Кроме всего, гидроаккумулятор защищает водопроводное оборудование от гидроудара.

По внешнему виду гидроаккумулятор похож на бак, выполненный в овальной форме. Его объем в зависимости от целей может колебаться от 10 до 1000 литров. Если у вас небольшой загородный дом или дача, объема 100 литров будет вполне достаточно.

Гидроаккумулятор – аккумулирует, реле – управляет, манометр – отображает

Оголовок для скважины

Для обустройства скважины также устанавливается оголовок. Основным его предназначением является защита скважины от попадания в нее различного мусора и талых вод. Другими словами оголовок выполняет функцию герметизации.

Оголовок

Обустройство системы водоснабжения

Бурение скважины во всех случаях имеет своей конечной целью проведение водных коммуникаций в жилые помещения и разводку их внутри. Для достижения этого результата важна последовательность действий.

Правильный выбор места

Начать обустройство гидросистемы следует с выбора места для скважины, и если это не является проблемой, то вопрос о том, как проводить воду из скважины в дом, не поставит в тупик. Технически это решается просто с применением специальных инструментов. По-прежнему актуальной проблемой для бурения скважин под воду в частных целях являются грунтовые воды. Они влияют на выбор места обустройства скважины и ее конструкцию.

Универсальным решением принято считать обустройство кессона в подвальном помещении дома, но оно связано со сложностью и большой стоимостью работ. Как вариант, оборудование выносят в техническую комнату над пробуренной скважиной.

При планировании нового дома лучше предусмотреть именно этот вариант, так дальнейшая эксплуатация будет дешевле.

В действующих жилых строениях скважину бурят на расстоянии до 10 метров от них с учетом грунта и особенностей фундамента под дом.

Определение общей схемы

Как уже отмечалось, большинство частных домовладельцев практикуют две основные модели организации водоснабжения. Использование башенной схемы водоснабжения из скважины предпочтительно там, где предполагается экономия бюджета строительства.

Относительно простая конструкция такого устройства позволяет обеспечить жилье водой без дорогостоящего оборудования, за исключением насоса, без которого в принципе не обойтись в обоих случаях.

Центральное место в ней занимает бак (накопительная емкость), монтируемый на самой высокой отметке дома, чаще всего на чердаке. Принцип действия конструкции основан на заполнении бака, оснащенного сигнальным поплавком, при помощи насоса из скважины. Когда емкость заполнена, поплавок подает сигнал и выключает насос. Вода подается к потребителям самотеком, с различным уровнем давления, в том числе при уменьшении уровня воды в емкости.

Организация гидросистемы на основе схемы водоснабжения частного дома из скважин двухступенчатого типа подразумевает использование насосной станции. Ее расположение обусловлено техникой безопасности, внутри дома либо в изолированном крытом и утепленном помещении. Принцип ее действия основан на принудительной подаче под нужным давлением воды из скважины к потребителю, без расширительного бака. Станция занимает промежуточное положение в гидросистеме и обеспечивает стабильное давление. На входе в станцию стоит фильтр грубой очистки воды, забираемой из скважины, а на выходе – фильтр тонкой очистки.

Работа полностью автоматизирована за счет электрооборудования, а закачка воды в систему происходит в момент ослабления давления при открытых вентилях. Накачанная вода концентрируется в основном устройстве станции – гидроаккумуляторе. Следом происходит самовыравнивание давления в трубопроводах горячей и холодной воды.

Двухуровневые системы подачи воды стоят дорого, а их схемы могут дополнительно включать, кроме самой насосной станции, реле и датчики, например, датчик сухого хода.

Компоновка и расположение оборудования

Компоновка гидрооборудования, а также его расположение зависят от выбранной схемы. Как правило, погружной насос, страховочный трос, фильтр грубой очистки, электрокабель и труба для подачи воды размещаются непосредственно в скважине.

Если выбрана двухуровневая подач воды, в ней обычно размещают узел разветвителя труб либо монтируют насосную станцию. Станцию и фильтрационные устройства лучше размещать в техническом помещении дома.

Башенная система водоснабжения функционирует за счет накопительного бака, который помещают в чердачном помещении, а контрольное и фильтрационное оборудование допустимо размещать в специальной нише на первом этаже коттеджа. Бак устанавливается на лафет, опирающийся на несущие стены, либо подвешивается на кронштейны, закрепленные в одной из них.

Особенности прокладки труб

Для каждого региона существуют нормы промерзания почвы, на которые следует ориентироваться. Для прокладки магистрального водопровода, то есть той части его, что идет от скважины до дома, стоит использовать оцинкованные трубы либо аналоги из сшитого полиэтилена и металлопластика диаметром не менее 32 мм.

В тех случаях, когда нет возможности проложить магистраль на нужной глубине, используют альтернативные решения. Традиционно трубопровод для подачи воды из скважины изолируют стекловатой либо полиуретановой оберткой. Более дорогостоящий и затратный способ подразумевает обогрев саморегулируемым греющим электрокабелем.

Варианты обустройства

В настоящий момент широко распространены следующие 3 способа обустройства скважин – с кессоном, адаптером или оголовком. Выбор в пользу того или иного варианта осуществляется после бурения скважины и изучения пожеланий заказчика.

Использование кессона

Кессон – влагонепроницаемая камера, которая изготавливается из металла или прочного пластика. По виду емкость напоминает обыкновенную бочку. Объем обычно эквивалентен стандартизированному ЖБ-кольцу на 1 м. Изделие заглубляется в землю и используется для решения следующих задач:

• защита от воды и грязи;
• обеспечение нахождения оборудования круглый год при плюсовой температуре;
• предотвращение замерзания;
• обеспечение герметичности;
• круглогодичная скважинная эксплуатация.

Сперва вырывается котлован. Глубина – до 2 м. Затем внизу прорезается отверстие под обсадную трубу. Емкость опускается в яму и размещается по центру скважины. Обсадка обрезается и сваривается с днищем. В конце изделие засыпается грунтом. На поверхности виднеется лишь люк.

Эксплуатация адаптера

Обустройство скважины под воду предполагает выведение водопровода прямо через обсаженную колонну. Трубопровод прокладывается ниже глубины промерзания грунтовых масс. Сам элемент производится в виде трубного соединения безрезьбового типа. Один конец устройства жестко скрепляется с обсадкой, а другой – вкручивается в подведенную к погружному насосу трубу.

Применение оголовков

Элементы создаются либо из пластика, либо из металла. Приспособления состоят из крышек, соединительных фланцев и сделанных из резины колец. Монтаж не сопровождается сваркой.

Установка начинается с обрезки обсадной трубы. Потом опускается насос и ставится крышка. До ее уровня поднимается фланец и резиновое уплотнение. Крепление выполняется путем затяжки болтов.

Оборудование скважины насосной техникой

Типовая схема автономного водоснабжения из скважины

Как только источник для домика в деревне пробурен, обсадная труба установлена, самое время заняться монтажом водоснабжения из скважины. Для подачи жидкости в коттедж и все остальные вспомогательные помещения нужно использовать хороший насос. Его подбирают по таким параметрам источника:

• общая глубина;
• уровень зеркала воды в скважине;
• производительность источника;
• напор: суммарная протяженность вертикальных и горизонтальных участков трубопровода от точки забора воды к самой дальней сантехнической технике;
• мощность – снизить расход электроэнергии поможет частотный преобразователь.

Используют для питьевых скважин один из видов насосов:

• Поверхностный. Подает воду с глубины до 8-9 метров. Идеально подходит для источников, которые еще называют абиссинскими. Их бурят на верховодку. Но у такого сооружения нет большого дебита. Чаще производительность составляет около 0,3 м3/час.
• Погружной глубинный. Качает воду с различного уровня источника от 20 до 150 м. Имеет вид цилиндра, который помещают в обсадную колонну. Цена погружного агрегата всегда выше, чем поверхностного.

Дополнительно насосное оборудование рекомендуется укомплектовать гидроаккумулятором. Накопительный мембранный бак поддерживает в системе стабильное давление, исключает наличие воздуха в ней. При аварийном отключении электроэнергии на участке семья имеет запас воды на 1-3 часа в зависимости от объема гидроаккумулятора. Оптимальный объем бака — 50-150 литров для 3-4 проживающих в доме. Подробная схема водоснабжения частного дома от скважины с гидроаккумулятором:

• погружной глубинный насос;
• скважинный адаптер (приспособление выглядит, как ласточкин хвост);
• гидроаккумулятор;
• обратный клапан;
• трубопровод от бака к дому.

Все элементы собирают последовательно в одну систему, с использованием качественного герметика.

Установка помпы

Схема правильного расположения погружного насоса в скважине

Погружной глубинный насос монтируют таким образом:

• К выходному патрубку при помощи штуцера крепят водоподающую трубу. Ее длина должна достигать точки расположения скважинного адаптера.
• Параллельно на земле прокладывают электрический кабель насоса и страховочный трос. Желательно брать не стальной, а крепкий нейлоновый.
• Все три элемента (трос, труба, кабель) стягивают хомутами с шагом 1 м. Стоит избегать сильного натяжения или провисания каждого из составляющих крепежа.
• В обсадной колонне ниже уровня промерзания грунта делают техническое отверстие под вывод скважинного адаптера. Его заднюю часть стыкуют с водозаборным шлангом и вставляют в разъем. С наружной стороны обсадной колонны первую часть адаптера соединяют с передней и хорошо стягивают.
• К элементу подключают отрез трубы, который будет вести к гидроаккумулятору.

Монтаж гидробака

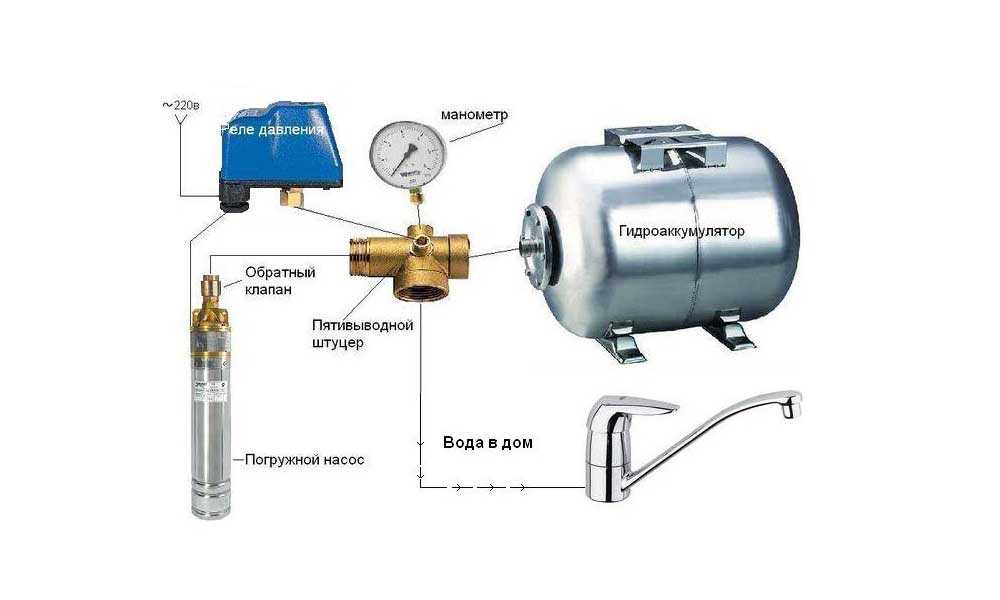

Наглядная схема подключения насоса и гидроаккумулятора

Накопительный резервуар ставят в кессоне, соединяя его с подающей воду трубой. На входе в бак и на выходе нужно поставить по одному обратному клапану. Их подключение предотвращает отток воды из системы.

Пошаговый принцип работы накопителя прост:

• При наполнении камеры резервуара мембранная перегородка приводит к изменению давления (его повышению).
• В этот момент насос срабатывает на выключение.
• Как только в доме открываются краны, жидкость покидает накопитель, и давление в нем падает.
• При снижении показателя атмосфер насос снова включается, пополняя запасы воды в баке.

Чтобы циклы включения/выключения нагнетательного оборудования были нормальными, регулируют показатели рабочего давления. Для этого самодельную станцию нужно доукомплектовать манометром с датчиком и реле. Нижний предел давления — 1,5 атм. Верхний — 3,5.

На выходе от гидробака тянут трубопровод от кессона к дому.

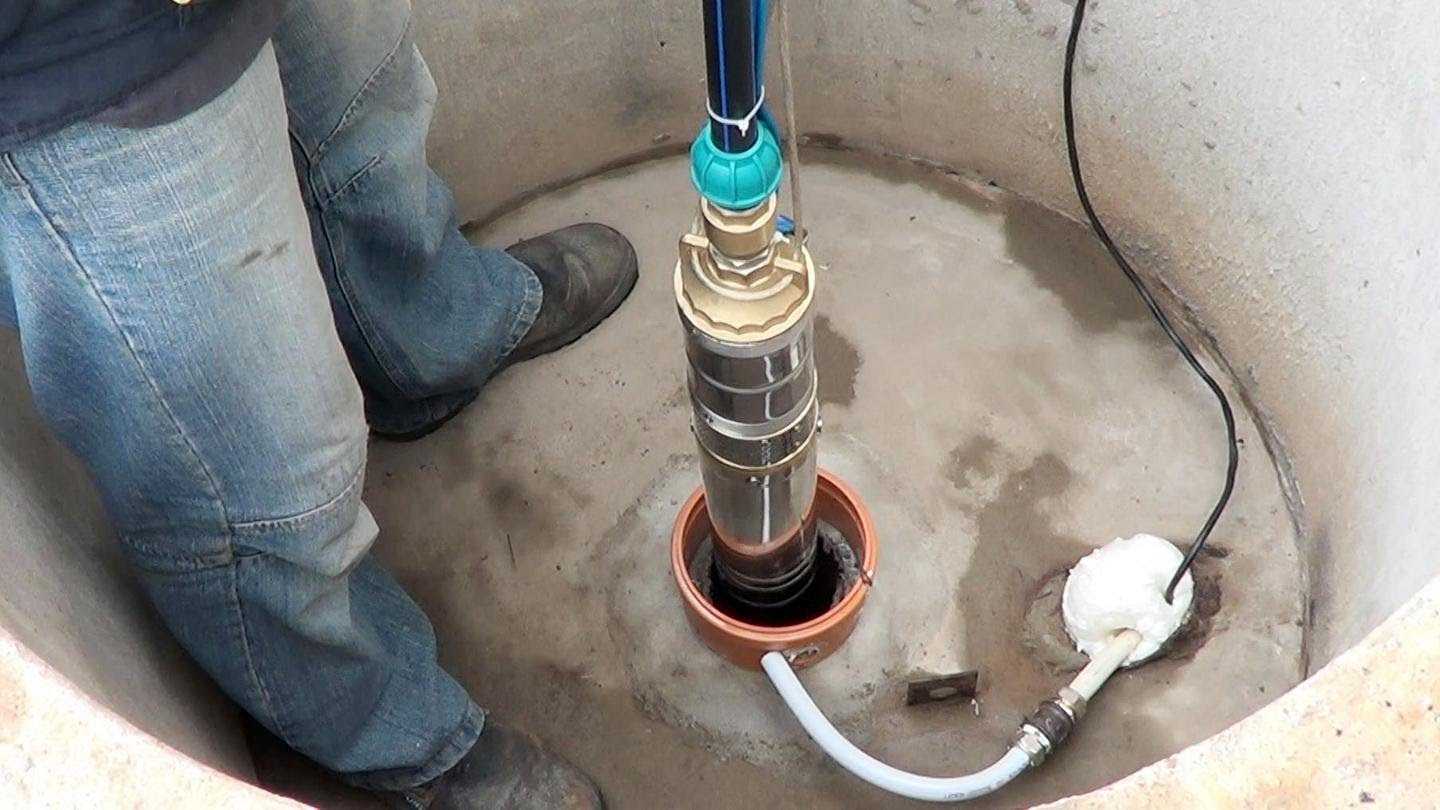

Монтаж насоса

Перед тем, как провести воду к дому от скважины, насос оборудуют обратным запорным клапаном. Такая схема предназначена для того, чтобы вода не сливалась обратно в источник, и для предотвращения гидравлических ударов, многократно усиливающихся на большой глубине при перепадах давления. Клапан подсоединяется к магистрали через обжимную муфту – американку.

Насос заводят в скважину при помощи троса или синтетического шнура, который крепится к проушинам на корпусе. К шнуру приматывается электрический кабель для подключения насоса. Насос не должен доставать до дна, иначе он потянет наверх ил. Перед тем, как достать насос из скважины (для ремонта, профилактики, или на зимнее хранение), его отключают от электросети.

Вода подается в дом по трубам, уложенным в грунт на глубине ниже точки промерзания, вся трасса утепляется. Проще всего утепление сделать скорлупой ППУ, дешевле – засыпать трассу слоем керамзита, который сверху гидроизолируется. Воду необходимо завести в дом через фундамент, поворот трубы в вертикальное положение лучше делать плавно, не под углом 90 – такой подход уменьшит возможность возникновения гидроударов.

Труба от скважины подключается к накопительному баку, от него вода разводится по точкам водоразбора и подводится к другому оборудованию – котлу, бойлеру, стиральной машине, и так далее. Перед началом эксплуатации домашнего водопровода он проверяется на работоспособность и герметичность.

В схеме, когда насос находится в скважине или подсоединен к колодцу на глубине, а оборудование находится в помещении, а не на улице, накопительный резервуар устанавливается ниже, чем реле давления.

Перед тем, как самостоятельно завести воду в дом и распределить потоки в сантехническом оборудовании, нужно убедиться, что она пригодна для питья. Для этого проводят анализ воды в местной СЭС.

Набор фильтров приобретается в зависимости от результатов анализов. Эти фильтры добавляются в схему независимо от ранее установленных фильтров грубой и тонкой очистки на концах водопровода.

Устройство водопровода из источника под домом

Сделать скважину внутри дома реально, но из-за некоторых сложностей, связанных с довольно крупными габаритами, обычной буровой установки. Из этого следует, что бурить шахту придется с использованием МГБУ, которую можно разобрать и пронести внутрь.

Можно сделать еще проще: пробурить скважину заранее, еще на этапе строительства коробки, а именно во время возведения фундамента. В такой ситуации вам поможет обычная буровая установка, и не понадобится переплачивать за бурение при помощи МГБУ, услуги которой обычно обходятся дороже.

Напомним, что главная цель скважины в доме — это сбережение финансов, так как если источник будет находиться в теплом подвале, то отпадает надобность в устройстве кессона, рытье траншеи, прокладке водопровода и его теплоизоляции. По самым скромным прикидкам устройство скважины под домом позволяет сэкономить не менее 30 тысяч рублей.

Могут возникнуть сложности в ходе обслуживания шахты и самого водопровода. Дело в том, что вряд ли для насосного оборудования, фильтров и гидроаккумулятора в вашем подвале будет много места, а это накладывает свои ограничения.

Последовательное соединение водозаборных точек

Этот способ известен как тройниковый. При устройстве последовательного соединения все точки, такие как мойка, душевая, умывальник, подключаются к системе последовательно, т. е. друг за другом на одну трубу. Данный метод существенно удешевляет стоимость водоснабжения, так как требуется гораздо меньшее количество расходных материалов. Существенным минусом последовательного соединения считается возможность понижения давления в системе, которое будет тем больше, чем дальше находится точка водоотведения от насоса.

Параллельное соединение водозаборных точек

Параллельное, оно же коллекторное, соединение – это такой способ устройства домашнего водопровода, при котором для каждой точки водозабора проводится отдельная линия. Данная система позволяет обеспечить одинаковое давление для всех потребителей, но и стоимость существенно возрастает.

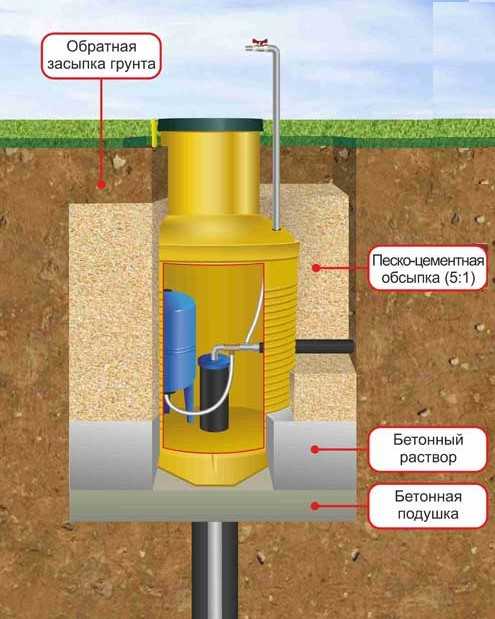

Обустройство кессона

Оборудование системы водоснабжения размещается чаще всего в кессоне. Это емкость или камера, позволяющая проводить обслуживание скважины, и защищающая насос, трубы и бак с мембраной от замерзания зимой. Ее параметры – 1,5×1,5×1.5 м. Предотвратить замерзание воды позволяет утепление конструкции и ее крышки. Материалом для емкости служит пластик, сталь или бетонные кольца. Кессоны продаются в готовом виде или изготавливаются своими руками. Они могут быть круглой или квадратной формы. Стальная конструкция популярна благодаря самому долгому сроку службы, пластиковая отличается демократичной ценой, а вариант из бетонных колец или кирпича доступен для изготовления своими руками. В процессе обустройства нельзя забывать про оборудование отверстия для трубопровода.

При монтаже кессона учитывается количество оборудования. Оно влияет на место расположения обсадной трубы. Если предусмотрена установка мембранного бака, то труба смещается к стенке. Горловина конструкции должна выступать на 10-15 см над землей. Это исключит подтапливание емкости талыми или дождевыми водами.

Монтаж кессона начинается с рытья котлована, его глубина зависит от уровня промерзания почвы. Для необходимой теплоизоляции, специалисты рекомендуют углубляться на полметра ниже этого показателя. После земельных работ, дно котлована выравнивается и устанавливается кессон. На его днище вырезано специальное отверстие под трубу скважины. Если конструкция металлическая, то понадобятся сварочные работы, если пластмассовая, то все стыки герметизируются с помощью силикона. В этом плане более удобен пластиковый кессон для скважины.

Монтаж кессона

Оборудование

Желательно, чтобы это значение было несколько выше необходимой потребности, для создания небольшого запаса.

Основным моментом при выборе будет являться пиковые значение потребности воды, а также мощность насосной станции. При этом, количество воды, которое будет находиться в гидравлическом аккумуляторе должно хватать, чтобы даже при максимальной нагрузке, насос включался не более 30 раз за одну минуту.

Обычно объем необходимого гидравлического аккумулятора определяется, исходя из количества потребителей (ванна, стиральная машина, и т.д.). Чем больше их будет, тем соответственно выше должно быть значение объема.

А в случае установки варианта меньшего по объему чем требуется, можно докупить еще один гидробак и установить его в дополнение к первому, их объем будет суммироваться.

Важно знать: материал мембраны должен соответствовать предполагаемой на него нагрузке

Чтобы более оптимально выбрать гидробак, желательно проводить расчет, обратившись к специалистам.

Устройство гидробака

Гидробак или гидроаккумулятор – это стальная ёмкость, внутри которой находится резиновая груша. Эта груша подсоединяется к водопроводу, по которому насос закачивает воду. В пространство между стенками стальной ёмкости и поверхностью резиновой груши накачивается воздух. Для этого можно использовать обычный автомобильный насос. При этом давление в этой ёмкости должно быть в строго установленных пределах.

Принцип работы гидроаккумулятора выглядит следующим образом:

1. Когда насосное оборудование начинает закачивать воду в резиновую ёмкость, её стенки растягивают. Это приводит к тому, что давление во второй ёмкости начинает нагнетаться за счёт расширения груши. Когда давление воздуха достигает установленного на реле максимума, контакты размыкаются и насос отключается.
2. В этом время также автоматически закрывается обратный клапан, который не даёт воде вытечь обратно из системы в источник.
3. Когда вы открываете кран, давление воздуха в стальной ёмкости давит на резиновую грушу, благодаря чему в системе поддерживается избыточное давление и вода течёт к потребителю. Кроме того такое давление не позволит жидкости вернуться назад в гидробак, если точка потребления находится выше отметки установки гидробака.
4. По мере того как вода вытекает из резиновой груши, давление воздуха во второй ёмкости начинает понижаться. Когда оно достигает установленного на реле минимума, срабатывает автоматика и замыкает цепь, вызывая запуск насосного оборудования, которое снова произведёт закачку воды в резиновую грушу до момента достижения максимального давления во второй ёмкости.
